● Norma: IEC60898-1
● Tipo de viaje: Termomagnético
● Corriente nominal: 1~63A
● Tensión nominal: 230/400V~240/415V
● Número de polos: 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Capacidad nominal de interrupción de cortocircuito: 6 kA
● Curva de activación: B, C, D
● Temperatura ambiente: -25...+40 ºC
● Conexión: Desde arriba y desde abajo
● Certificados: CB, CE, UKCA, Inmetro

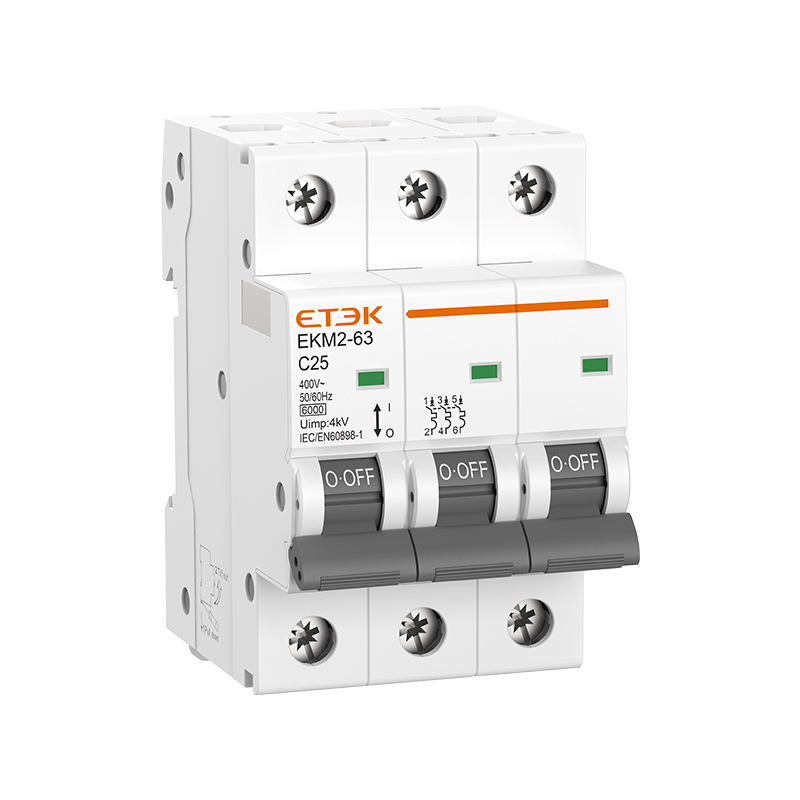

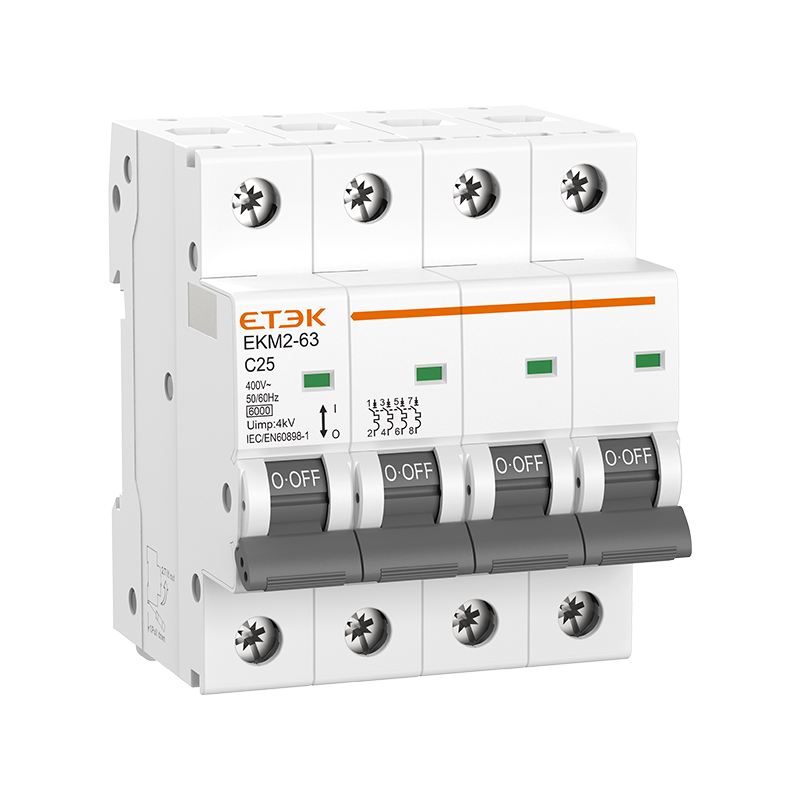

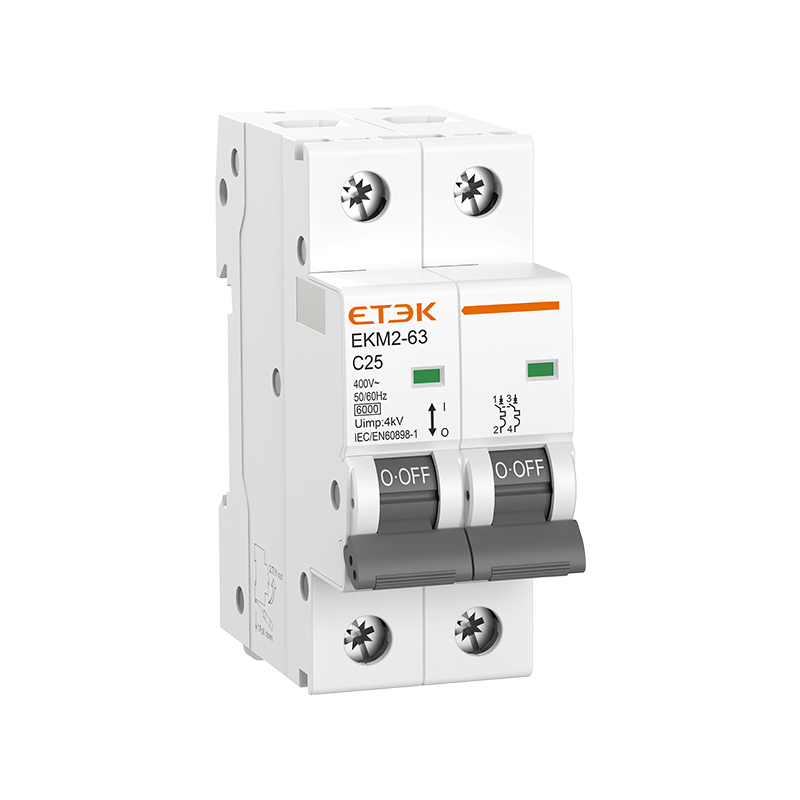

El interruptor automático EKM2-63 tiene una vida útil mucho mayor gracias a su mecanismo de funcionamiento con almacenamiento de energía; la carcasa y las piezas funcionales están fabricadas con plásticos importados con propiedades ignífugas, resistentes al calor y a prueba de impulsos; su mayor capacidad de limitación de corriente garantiza una gama de productos rentable.
| Estándar | IEC/EN60898-1 |
| Protección | Sobrecorriente y cortocircuito |
| Tipo de viaje | Termomagnético |
| Corriente nominal en | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
| Polos | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Tensión nominal Ue | 240/415V~ |
| Tensión de aislamiento Ui | 500V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de rotura nominal | 6.000A |
| Clase limitante de energía | 3 |
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4000 V |
| Tensión de prueba dieléctrica a frecuencia ind durante 1 min | 2kV |
| Característica de liberación térmica | (1.13-1.45) x En |
| Característica de liberación magnética | B:(3-5) x pulg, C:(5-10) x pulg, D:(10-20) x pulg |
| vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente (con promedio diario ≤ 35 ℃) | -5℃~+40℃, Máx. 95% de humedad |
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin |
| Tamaño máximo del terminal para el cable | 25 mm 2 |
| Par de apriete máximo | 2,5 Nm |
| Instalación | Montaje en riel DIN de 35 mm |
| Conexión | De arriba abajo |
