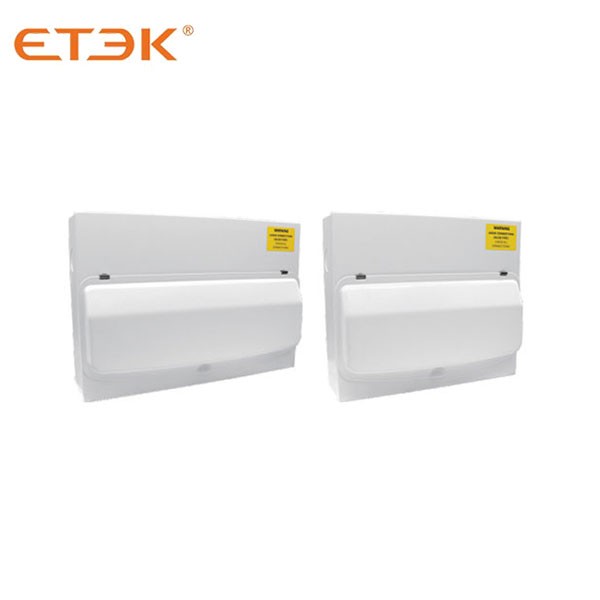

Caja de distribución MCB impermeable de plástico serie EKDB4 HA
Preguntar
La caja de distribución se utiliza para el sistema de distribución de energía de terminales.
La caja de distribución se completa con carril Din de 35 mm y terminal neutro (seleccionable)

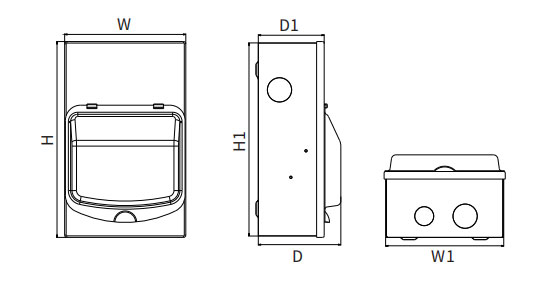

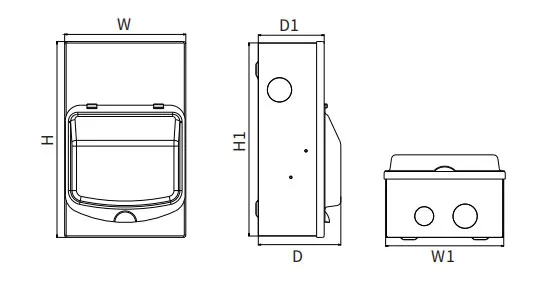

| Modelo Nro. | Maneras | Dimensión (mm) | ||||||
| Modelo | Código | yo | Yo | D | D1 | W1 | H1 | |
| EKDB6S6(T) | 612120/612221 | 6 | 258.6 | 160 | 109 | 87 | 156 | 255 |
| EKDB6S10(T) | 612121/612222 | 10 | 258.6 | 232 | 109 | 87 | 228 | 255 |
| EKDB6S14(T) | 612122/612223 | 14 | 258.6 | 304 | 109 | 87 | 300 | 255 |
| EKDB6S18(T) | 612123/612224 | 18 | 258.6 | 376 | 109 | 87 | 372 | 255 |
| EKDB6S24(T) | 612124/612225 | 24 | 258.6 | 484 | 109 | 87 | 480 | 255 |

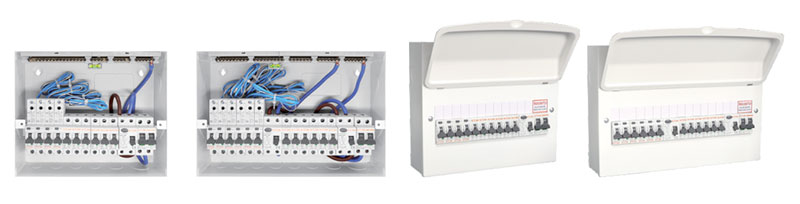

| N° de referencia | Tamaño de la caja | Descripción | Caminos libres | MCB Seleccionado por el usuario | RCBO Seleccionado por el usuario |
| EKDB6S6-ES | 6 MANERAS | Caja DB con aislador 1x2P 100A | 4 | Interruptor magnetotérmico 1 polo 6KA, tipo B o tipo C, Corriente nominal: 6A, 10A, 16A, 20A, 25 A,32A,40A | Interruptor diferencial 1P+N 6KA, tipo B o tipo C, Entrada: 30 mA Corriente nominal: 6A, 10A, 16A, 20A, 25 A,32A,40A |
| EKDB6S6-RCD | 6 MANERAS | Caja DB con 1x2P 80A RCD | 4 | ||
| EKDB6S10-IS-RCD | 10 MANERAS | Caja DB con aislador 1x2P 100A + RCD 1x2P 80A | 6 | ||
| EKDB6S10-IS | 10 MANERAS | Caja DB con aislador 1x2P 100A | 8 | ||
| EKDB6S10-RCD | 10 MANERAS | Caja DB con 1x2P 80A RCD | 8 | ||
| EKDB6S14-IS-RCD | 14 MANERAS | Caja DB con aislador 1x2P 100A + RCD 1x2P 80A | 10 | ||
| EKDB6S14-IS-RCD2 | 14 MANERAS | Caja DB con aislador 1x2P 100A + RCD 2x2P 80A | 4+4 | ||
| EKDB6S18-IS-RCD | 18 MANERAS | Caja DB con aislador 1x2P 100A + RCD 1x2P 80A | 14 | ||
| EKDB6S18-IS-RCD2 | 18 MANERAS | Caja DB con aislador 1x2P 100A + RCD 2x2P 80A | 6+6 | ||
| EKDB6S24-IS-RCD2 | 24 MANERAS | Caja DB con aislador 1x2P 100A + RCD 2x2P 80A | 9+9 |
