Tensión nominal de funcionamiento de hasta 400 V.
Corriente nominal de hasta 125 A
Opciones de voltaje de bobina CA/CC disponibles
Montaje en carril DIN de 35 mm
Funcionamiento silencioso
Adecuado para iluminación, calefacción, ventilación, bombas y cargas domésticas.
Configuraciones de múltiples polos y contactos
Conforme a las normas IEC/EN 61095 e IEC 60947-4-1.

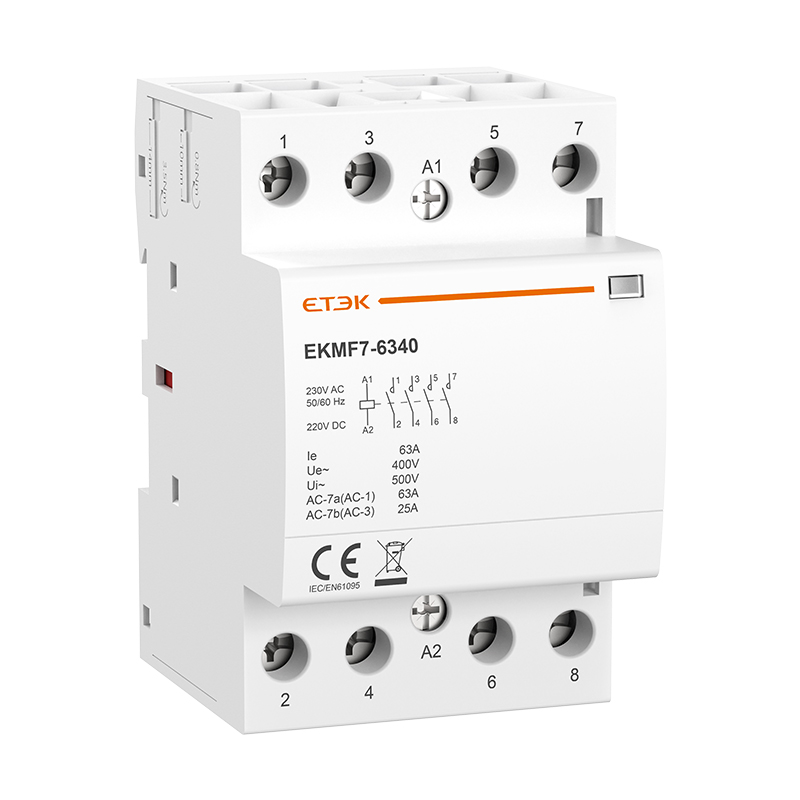

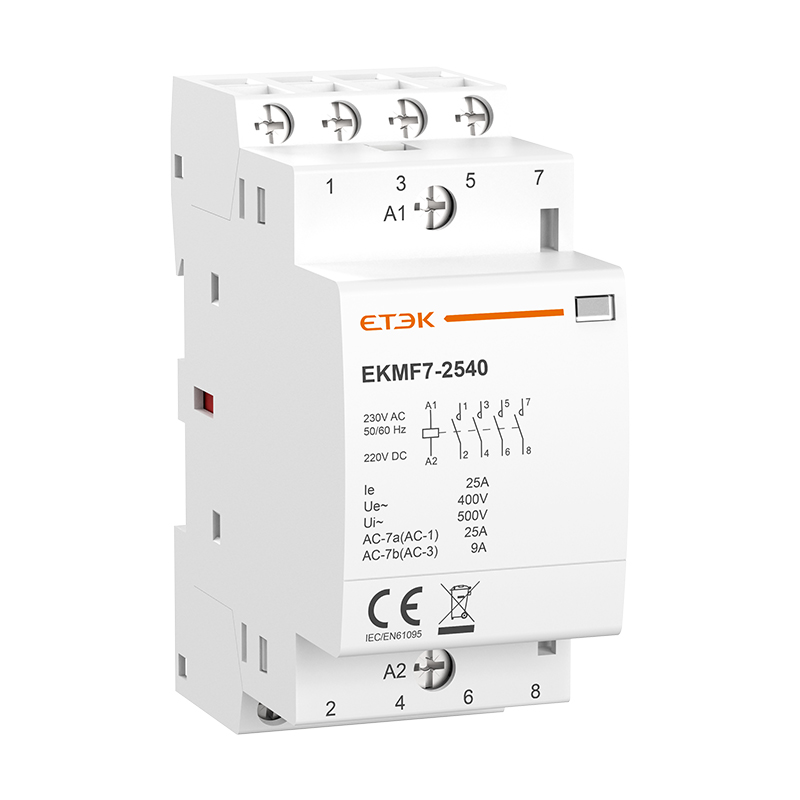

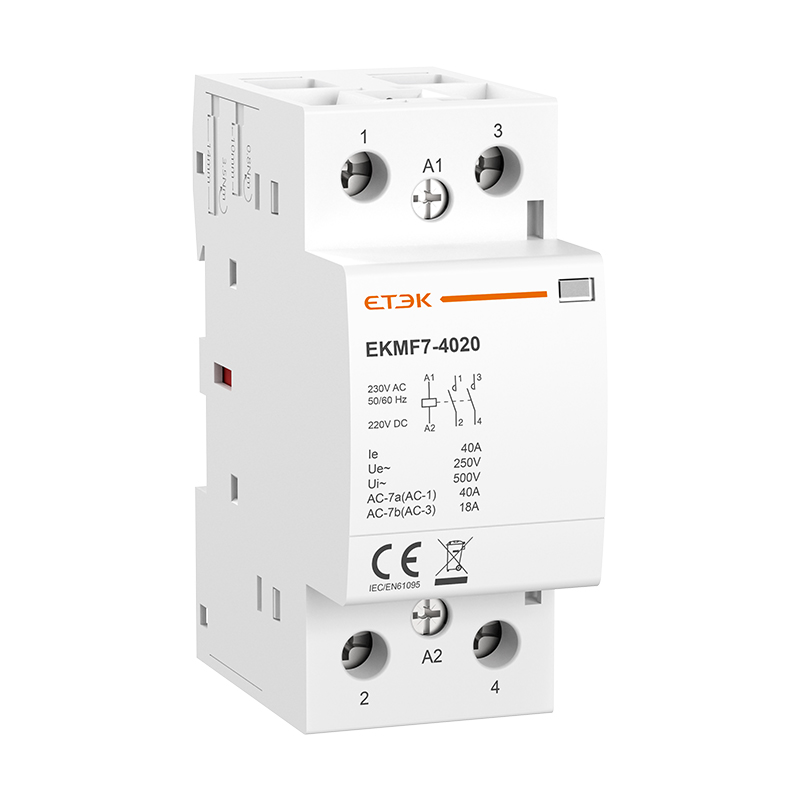

El contactor modular AC/DC EKMF7 es un dispositivo de conmutación para montaje en riel DIN diseñado para aplicaciones de control eléctrico en edificios y hogares. Con una capacidad nominal de hasta 400 V y 125 A, es adecuado para iluminación, calefacción, ventilación, bombas y cargas similares. Gracias a su diseño modular compacto, múltiples configuraciones de polos y contactos, y funcionamiento silencioso, el EKMF7 ofrece una solución fiable y eficiente para los sistemas de control eléctrico modernos.
Conmutación silenciosa y fiable
El EKMF7 está diseñado para un funcionamiento con bajo nivel de ruido , lo que lo convierte en una excelente opción para edificios residenciales, oficinas, hoteles, instalaciones comerciales y cuadros de distribución donde se prefiere un rendimiento de conmutación más silencioso.
Amplia gama de aplicaciones
Este contactor modular es adecuado para la conmutación y el control de: sistemas de iluminación, circuitos de calefacción eléctrica, equipos de ventilación, sistemas de bombeo, motores y cargas eléctricas domésticas.
Diseño compacto para riel DIN
Gracias a su carcasa modular y su montaje en carril DIN de 35 mm , el EKMF7 ayuda a ahorrar espacio en el panel y simplifica la instalación en sistemas de distribución eléctrica.
Larga vida útil
El producto ofrece hasta 1.000.000 de operaciones mecánicas y 100.000 operaciones eléctricas , lo que garantiza un uso fiable a largo plazo.
Configuración flexible
La serie EKMF7 está disponible en múltiples valores de corriente, desde 16 A hasta 125 A, y admite diferentes configuraciones de contactos auxiliares, como normalmente abiertos (NO) y normalmente cerrados (NC) , lo que permite una selección flexible para diferentes requisitos de control.
¿Para qué se utiliza el contactor modular EKMF7?
El contactor modular EKMF7 se utiliza para conmutar y controlar cargas eléctricas como iluminación, calefacción, ventilación, bombas, motores y electrodomésticos en sistemas residenciales, comerciales e industriales.
¿El EKMF7 es un contactor modular de bajo nivel de ruido?
Sí. El EKMF7 está diseñado para un funcionamiento con bajo nivel de ruido , lo que lo hace adecuado para aplicaciones donde es importante una conmutación silenciosa, como edificios residenciales, oficinas e instalaciones comerciales.
¿Cuál es la corriente nominal máxima del EKMF7?
La serie EKMF7 está disponible en varias potencias, con opciones de corriente de hasta 125 A.
¿Qué método de instalación utiliza el EKMF7?
El EKMF7 está diseñado para su montaje en riel DIN de 35 mm , lo que permite una fácil instalación en cuadros de distribución y paneles de control.
¿Qué normas cumple el EKMF7?
El EKMF7 cumple con las normas IEC/EN 61095 e IEC 60947-4-1 .
¿El EKMF7 es adecuado para aplicaciones de iluminación y climatización?
Sí. El EKMF7 es muy adecuado para el control de iluminación, sistemas de calefacción, equipos de ventilación y aplicaciones de bombeo .
¿Cuál es la vida útil del EKMF7?
El EKMF7 ofrece hasta 1.000.000 de ciclos mecánicos y 100.000 ciclos eléctricos , dependiendo de las condiciones de funcionamiento.
| Tensión nominal de funcionamiento (Ue) | 12,2P | 250 V CA | |
| 3P, 4P | 400 VCA | ||
| Número de contactos principales | 1P(1NO,1NC),2P(2NO,2NC,1NO+1NC) | ||
| 3P(3NO,3NC),4P(4NO,4NC,2NO+2NC,3NO+1NC) | |||
Corriente térmica convencional lth (A) | 16~125A | ||
| Frecuencia | 50/60 Hz | ||
| Tensión de aislamiento nominal (Ui) | 500 V CA | ||
| Voltaje de la bobina | 12V, 24V, 48V, 110V, 230V CA/CC | ||
| Categoría de utilización | AC-1, AC-3, AC-7a, AC-7b | ||
| Tensión nominal de resistencia al impulso (Uimp) | 2,5 kV (4 kV para 12/24/48 VCA) | ||
| Vida mecánica | 1.000.000 de ciclos | ||
| vida eléctrica | 100.000 ciclos | ||
| Número máximo de operaciones de conmutación al día | 100 | ||
| Grado de contaminación | 2 | ||
| Grado de protección (IEC 60529) | IP20 | ||
| Temperatura de funcionamiento | -5℃~+60°C | ||
| Temperatura de almacenamiento | -40℃~+70°C | ||
| Montaje | Carril DIN de 35 mm | ||
