● Norma: IEC61095, IEC60947-4-1
● Corriente nominal: 16~100A
● Tensión nominal de funcionamiento: 250 V, 1P (1 NA, 1 NC), 2P (2 NA, 2 NC, 1 NA + 1 NC)
400V, 3P(3NO,3NC),4P(4NO,4NC,2NO+2NC,3NO+1NC)
● Tensión de aislamiento nominal (Ui): 500 V
● Voltaje de la bobina: 24V/110V/230V
● Categoría de utilización: AC-7a (AC-1), AC-7b(AC-3)
● Método de control: Automático
● Montaje: Carril DIN de 35 mm
El contactor modular es un tipo de dispositivo de conmutación que se utiliza para controlar cargas de baja capacidad sin generar zumbidos durante su funcionamiento. Se puede montar en riel DIN. Es de tamaño compacto y se puede utilizar en armarios y gabinetes eléctricos pequeños.
Los contactores modulares ETEK EKMF ofrecen versiones manuales y automáticas con una amplia gama de capacidades, desde 16 A hasta 100 A. Ampliamente utilizados en edificios para la conmutación y el control de iluminación, calefacción, ventilación, motores y bombas, estos contactores modulares llevan la reducción de ruido a un nuevo nivel.
| Tensión nominal de funcionamiento (Ue) | 1P (1NO,1NC), 2P (2NO,2NC,1NO+1NC) | 250 V CA |
| 3P (3NO,3NC), 4P (4NO,4NC,2NO+2NC,3NO+1NC) | 400 V CA | |
| Frecuencia | 50/60 Hz | |
| vida eléctrica | 100000 | |
| Número máximo de operaciones de conmutación al día | 100 | |
| Tensión de aislamiento (Ui) | 500 V CA | |
| Grado de contaminación | 2 | |
| Tensión nominal de resistencia al impulso (Uimp) | 2,5 kV (4 kV a 12/24/48 VCA) | |
| Grado de protección | IP20 | |
| (IEC 60529) | IP40 | |
| Temperatura de funcionamiento | -5℃~+60℃ (1) | |
| Temperatura de almacenamiento | -40℃~+70℃ | |
| Tropicalización (IEC 60068-1) | Tratamiento 2 (humedad relativa del 95% a 55℃) | |
| Cumplimiento de ELSV (Voltaje de Seguridad Extra Bajo) para versiones de 12/24/48 VCA | ||
| El control del producto cumple con los requisitos SELV (tensión extra baja de seguridad). | ||
| Nota: En el caso de montaje de contactores en una carcasa cuya temperatura interior se encuentre en el rango de 50 ℃ a 60 ℃, es necesario utilizar un espaciador entre cada contactor. | ||
| Calificación (en) | Tensión de control (VAC) (50/60 Hz) | Consumo | Potencia máxima | |||
| AC-7a | AC-7b | Tenencia | Irrupción | |||
| 1P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 2P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 240 | 3,0 VA | 11,5 VA | 1,3 W | |
| 230 | 2,8 VA | 11,5 VA | 1,2 W | |||
| 32A | 12A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 40A | 18A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 63A | 25A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 100A | - | 230 | 4,1 VA | 31VA | 2,1 W | |
| 3P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48 VA | 2,1 W | |
| 4P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 240 | 4,8 VA | 33VA | 1,6 W | |
| 230 | 4,1 VA | 31VA | 1,6 W | |||
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48 VA | 2,1 W | |
| 100A | - | 230 | 13VA | 106 VA | 4,2 W | |
 |

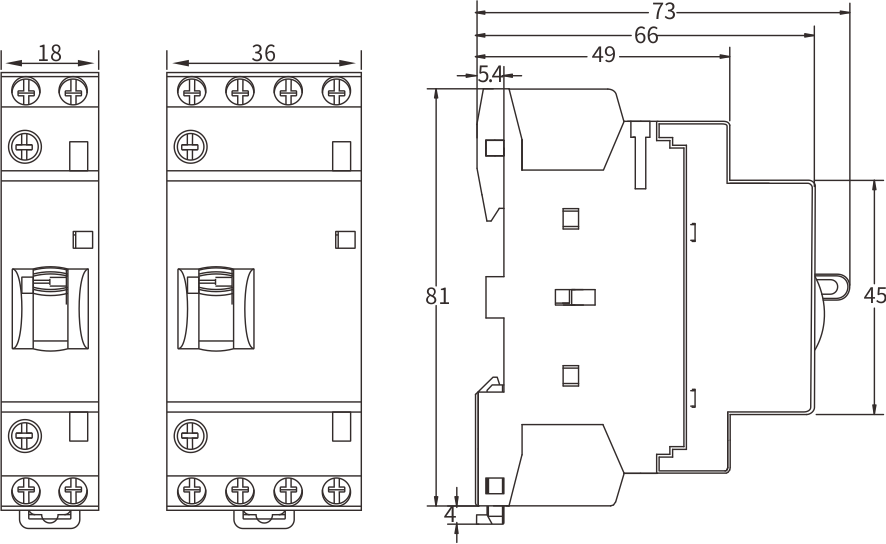

Contactor de control manual EKMF 16/25A |
 |

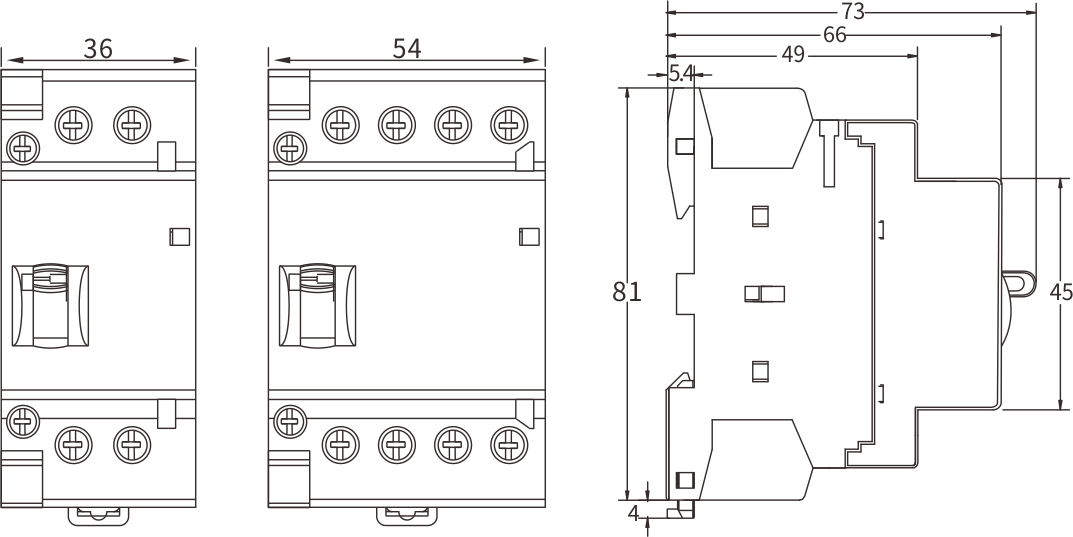

| Contactor de control manual EKMF 40/63A |
 |
| EACT |
|
No.of Poles
|
Model
|
Rating (In)
|
Coil voltage (VAC) | Circuit Diagram | |
| AC-7a | AC-7b | ||||
| 1P |
EKMF-1610M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2010M
|
20A | 7A | |||
|
EKMF-2510M
|
25A | 9A | |||
|
EKMF-1601M
|
16A | 6A |  |
||
|
EKMF-2001M
|
20A | 7A | |||
|
EKMF-2501M
|
25A | 9A | |||
| 2P |
EKMF-1620M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020M
|
20A | 7A | |||
|
EKMF-2520M
|
25A | 9A | |||
|
EKMF-1611M
|
16A | 6A |  |
||
|
EKMF-2011M
|
20A | 7A | |||
|
EKMF-2511M
|
25A | 9A | |||
|
EKMF-1602M
|
16A | 6A |  |
||
|
EKMF-2002M
|
20A | 7A | |||
|
EKMF-2502M
|
25A | 9A | |||
|
EKMF-3220M
|
32A | 12A |  |
||
|
EKMF-4020M
|
40A | 18A | |||
|

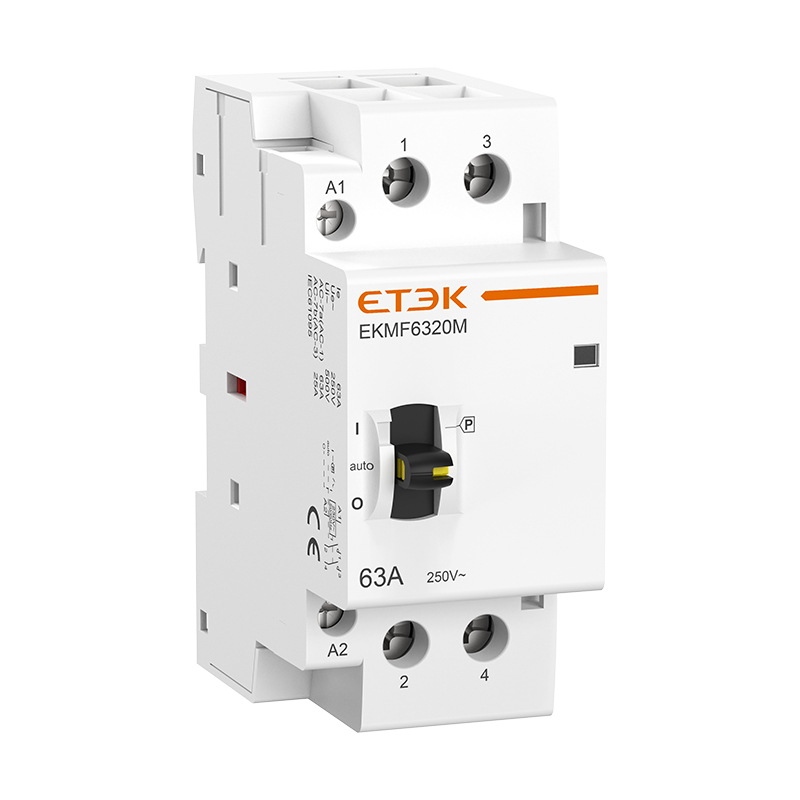

EKMF-6320M
|
63A | 25A | |||
|
EKMF-3211M
|
32A | 12A |  |
||
|
EKMF-4011M
|
40A | 18A | |||
|
EKMF-6311M
|
63A | 25A | |||
|
EKMF-3202M
|
32A | 12A |  |
||
|
EKMF-4002M
|
40A | 18A | |||
|
EKMF-6302M
|
63A | 25A | |||
| 3P |
EKMF-1630M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030M
|
20A | 7A | |||
|
EKMF-2530M
|
25A | 9A | |||
|
EKMF-1603M
|
16A | 6A |  |
||
|
EKMF-2003M
|
20A | 7A | |||
|
EKMF-2503M
|
25A | 9A | |||
|
EKMF-3230M
|
32A | 12A |  |
||
|
EKMF-4030M
|
40A | 18A | |||
|
EKMF-6330M
|
63A | 25A | |||
|
EKMF-3203M
|
32A | 12A |  |
||
|
EKMF-4003M
|
40A | 18A | |||
|
EKMF-6303M
|
63A | 25A | |||
| 4P |
EKMF-1640M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040M
|
20A | 7A | |||
|

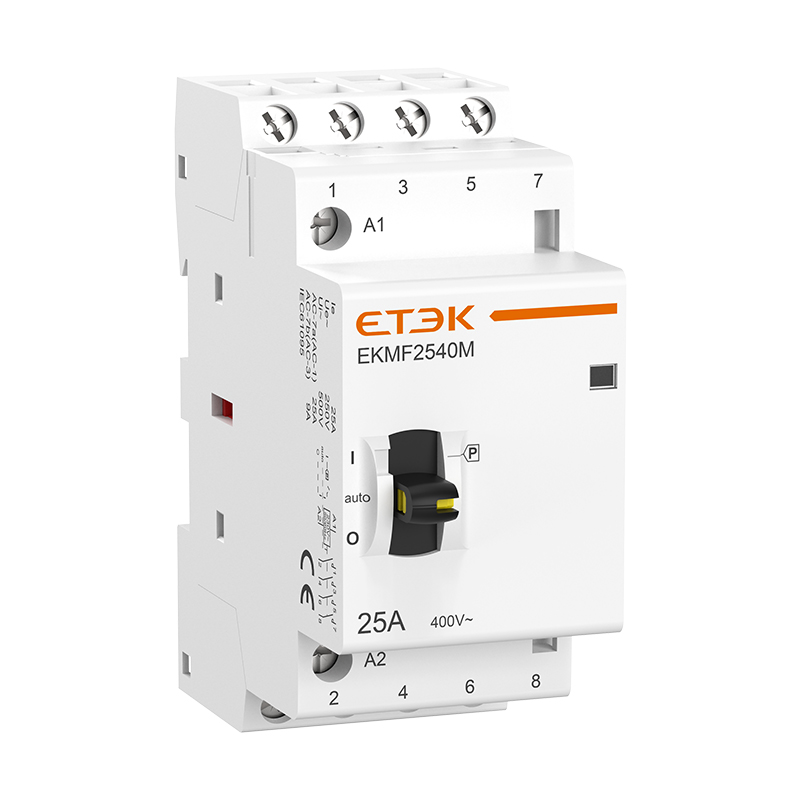

EKMF-2540M
|
25A | 9A | |||
|
EKMF-1604M
|
16A | 6A |  |
||
|
EKMF-2004M
|
20A | 7A | |||
|
EKMF-2504M
|
25A | 9A | |||
|

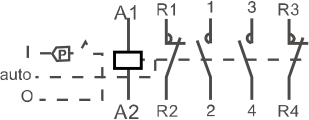

EKMF-1622M
|
16A | 6A |  |
||
|
EKMF-2022M
|
20A | 7A | |||
|
EKMF-2522M
|
25A | 9A | |||
|

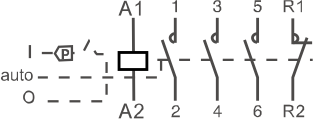

EKMF-1631M
|
16A | 6A |  |
||
|
EKMF-2031M
|
20A | 7A | |||
|
EKMF-2531M
|
25A | 9A | |||
|
EKMF-3240M
|
32A | 12A |  |
||
|
EKMF-4040M
|
40A | 18A | |||
|

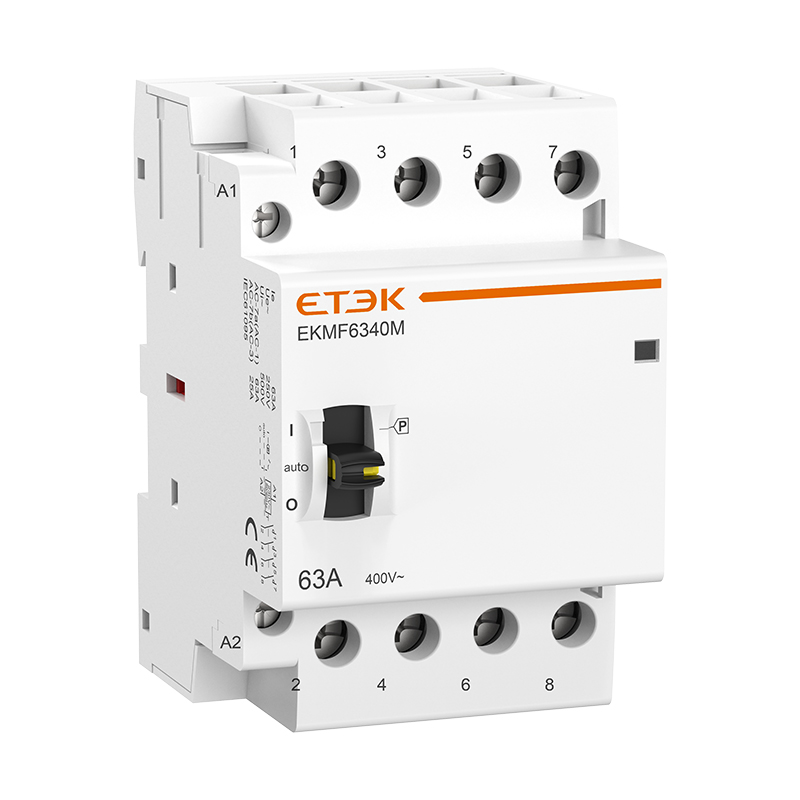

EKMF-6340M
|
63A | 25A | |||
|
EKMF-3204M
|
32A | 12A |  |
||
|
EKMF-4004M
|
40A | 18A | |||
|
EKMF-6304M
|
63A | 25A | |||
|

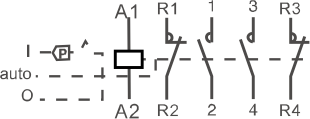

EKMF-3222M
|
32A | 12A |  |
||
|
EKMF-4022M
|
40A | 18A | |||
|
EKMF-6322M
|
63A | 25A | |||
|

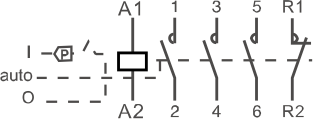

EKMF-3231M
|
32A | 12A |  |
||
|
EKMF-4031M
|
40A | 18A | |||
|
EKMF-6331M
|
63A | 25A | |||
