El contactor modular es un tipo de dispositivo de conmutación que se utiliza para controlar cargas de pequeña capacidad sin producir ningún zumbido durante su funcionamiento. Se puede montar en carril DIN. Es de tamaño compacto y se puede utilizar en armarios y armarios eléctricos pequeños.
Los diseños de contactores modulares ETEK EKMF ofrecen versiones manuales y automáticas con una amplia gama de clasificaciones de 16A a 100A. Ampliamente utilizados en edificios para conmutar y controlar la iluminación, la calefacción, la ventilación, el motor y las bombas, los contactores modulares llevan la reducción del ruido a un nuevo nivel.
Características eléctricas |
||
| Tensión nominal (Ue) | 1P, 2P | 250 V CA |
| 3P, 4P | 400 V CA | |
| Frecuencia | 50/60Hz | |
| Resistencia (OC) | ||
| Vida eléctrica | 100000 | |
| Número máximo de operaciones de conmutación por día | 100 | |
| Características adicionales | ||
| Tensión de aislamiento (Ui) | 500 V CA | |
| Grado de contaminación | 2 | |
| Impulso nominal de tensión soportada (Uimp) | 2,5 kV (4 kV a 12/24/48 VCA) | |
| Grado de protección (IEC 60529) | IP20 | |
| IP40 | ||
| Temperatura de funcionamiento | -5℃~+60℃ (1) | |
| Temperatura de almacenamiento | -40℃~+70℃ | |
| Tropicalización (IEC 60068-1) | Tratamiento 2 (humedad relativa 95 % a 55 ℃) | |
| Conformidad con ELSV (voltaje de seguridad extra bajo) para versiones de 12/24/48 VCA | ||
| El control del producto cumple con los requisitos SELV (voltaje extra bajo de seguridad) | ||
| Nota: En el caso de montaje del contactor en un gabinete para el cual la temperatura interior está en el rango entre 50 ℃ y 60 ℃, es necesario usar un espaciador entre cada contactor. | ||
| Escribe | Clasificación | Longitud de disparo | Circuito | Par de apriete | cables de cobre | ||
| Rígido | Flexible o férula | ||||||
  |
  |
||||||
| EKMF | PZ1:4MM | 16~100A | 9 mm | Control | 0.8Nm | 1,5~2,5 mm2 2 × 1,5 mm2 |
1,5~2,5 mm2 2 × 2,5 mm2 |
| 16~25A | Energía | 1,5 ~ 6 mm2 | 1~4mm2 | ||||
| PZ2:6MM | 40A-63A | 14 mm | 3,5 Nm | 6~25mm2 | 6~16mm2 | ||
| 100A | 6×3,5 mm2 | 6~35mm2 | |||||
Consumo |
||||||
| Calificación (En) | Tensión de control (VCA) (50/60 Hz) | Consumo | máx. energía | |||
| AC-7a | AC-7b | Tenencia | Irrupción | |||
| 1P | 16A | 6A | 230 | 2.8VA | 11,5 VA | 1.2W |
| 20A | 7A | 230 | 2.8VA | 11,5VA | 1.2W | |
| 25A | 9A | 230 | 2.8VA | 11,5VA | 1.2W | |
| 2P | 16A | 6A | 230 | 2.8VA | 11,5VA | 1.2W |
| 20A | 7A | 230 | 2.8VA | 11,5 VA | 1.2W | |
| 25A | 9A | 240 | 3.0VA | 11,5 VA | 1.3W | |
| 230 | 2.8VA | 11,5 VA | 1.2W | |||
| 32A | 12A | 230 | 4,1 VA | 31 VA | 1.6W | |
| 40A | 18A | 230 | 4,1 VA | 31 VA | 1.6W | |
| 63A | 25A | 230 | 4,1 VA | 31 VA | 1.6W | |
| 100A | - | 230 | 4,1VA | 31 VA | 2.1W | |
| 3P | 16A | 6A | 230 | 4,1VA | 31 VA | 1.6W |
| 20A | 7A | 230 | 4,1VA | 31 VA | 1.6W | |
| 25A | 9A | 230 | 4,1VA | 31 VA | 1.6W | |
| 32A | 12A | 230 | 7VA | 48VA | 2.1W | |
| 40A | 18A | 230 | 7VA | 48 VA | 2.1W | |
| 63A | 25A | 230 | 7VA | 48VA | 2.1W | |
| 4P | 16A | 6A | 230 | 4,1VA | 31 VA | 1.6W |
| 20A | 7A | 230 | 4,1VA | 31 VA | 1.6W | |
| 25A | 9A | 240 | 4,8VA | 33VA | 1.6W | |
| 230 | 4,1VA | 31 VA | 1.6W | |||
| 32A | 12A | 230 | 7VA | 48VA | 2.1W | |
| 40A | 18A | 230 | 7VA | 48VA | 2.1W | |
| 63A | 25A | 230 | 7VA | 48VA | 2.1W | |
| 100A | - | 230 | 13VA | 106 VA | 4.2W | |
Dimensiones generales y de instalación (mm) |
 |

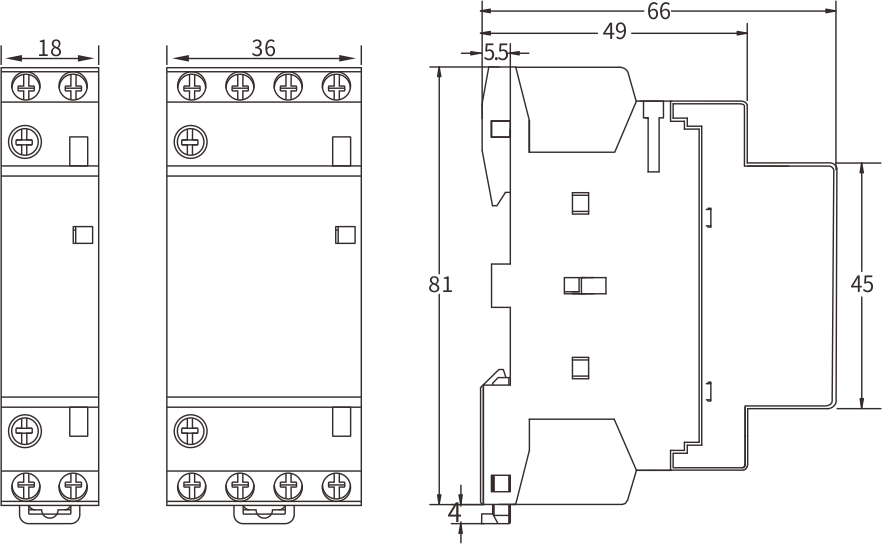

| EKMF-16/20/25A |
 |

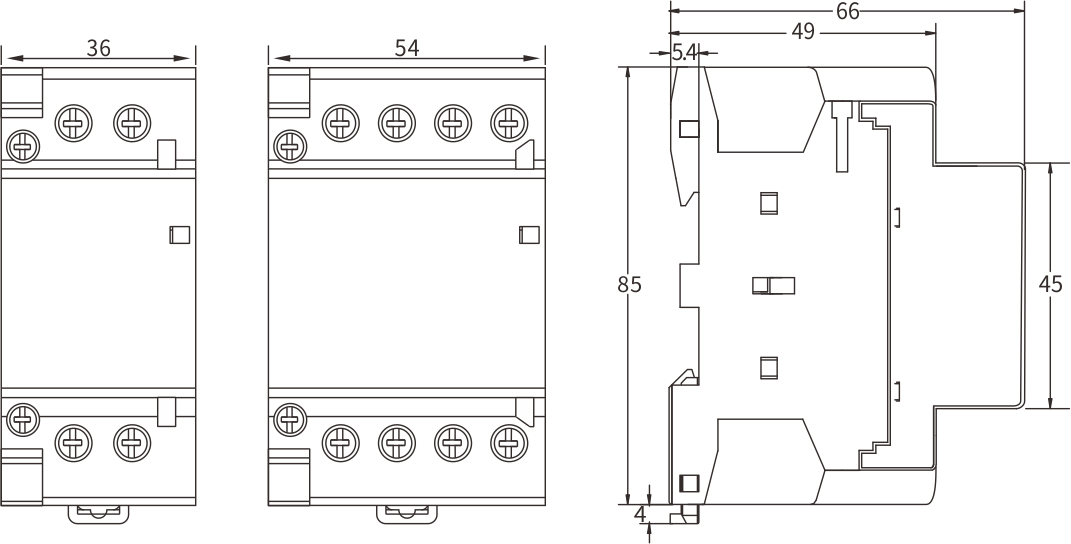

| EKMF-32/40/63A |
 |
|

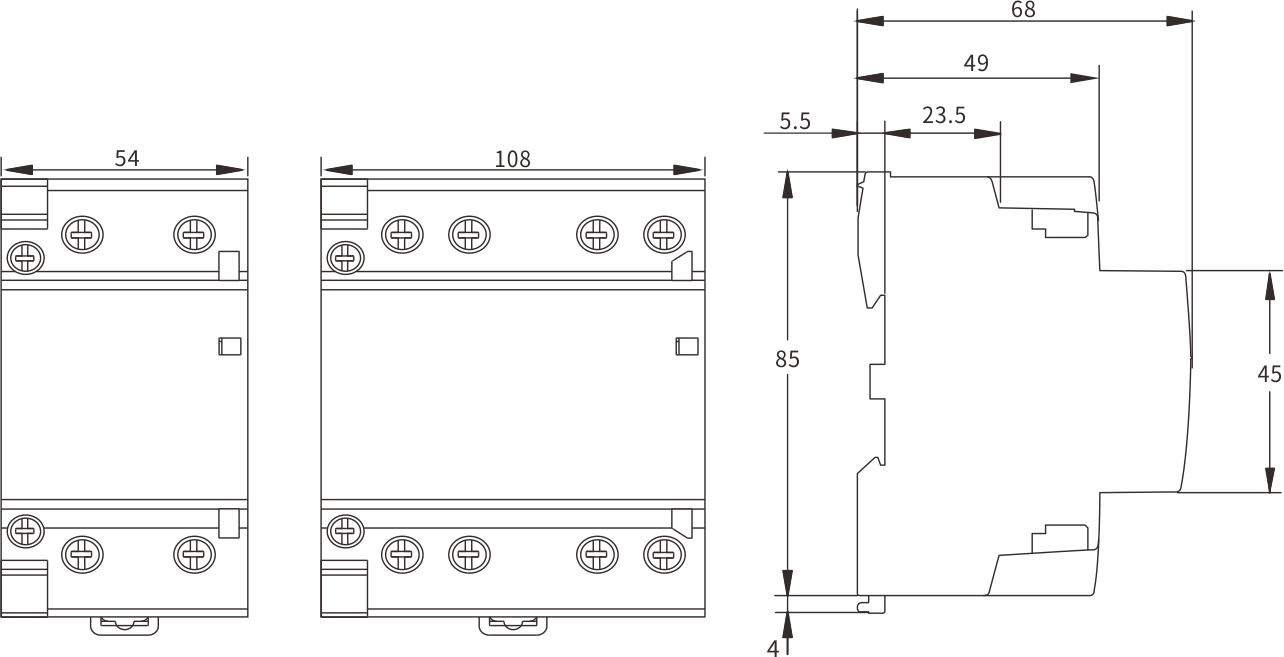

EKMF-80/100/125A
|
 |
| EACT |
Lista de referencia de tipo automático EKMF |
|||||
|
Nº de polos
|
Modo
|
Calificación (En)
|
Tensión nominal Ue (VAC)(50Hz)
|
Diagrama de circuito
|
|
|
AC-7a
|
AC-7b
|
||||
| 1P |
EKMF-1610
|
16A
|
6A |
24
110
230
|
 |
|
EKMF-2010
|
20A | 7A | |||
|
EKMF-2510
|
25A | 9A | |||
|
EKMF-1601
|
16A | 6A |  |
||
|
EKMF-2001
|
20A | 7A | |||
| EKMF-2501 | 25A | 9A | |||
|
EKMF-3210
|
32A | 12A |  |
||
|
EKMF-4010
|
40A | 18A | |||
|
EKMF-6310
|
63A | 25A | |||
|
EKMF-3201
|
32A | 12A |  |
||
|
EKMF-4001
|
40A | 18A | |||
|
EKMF-6301
|
63A | 25A | |||
| 2P |
EKMF-1620
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020
|
20A | 7A | |||
|
EKMF-2520
|
25A | 9A | |||
|
EKMF-1611
|
16A | 6A |  |
||
|
EKMF-2011
|
20A | 7A | |||
|
EKMF-2511
|
25A | 9A | |||
|
EKMF-1602
|
16A | 6A |  |
||
|
EKMF-2002
|
20A | 7A | |||
|
EKMF-2502
|
25A | 9A | |||
|
EKMF-3220
|
32A
|
12A |  |
||
|

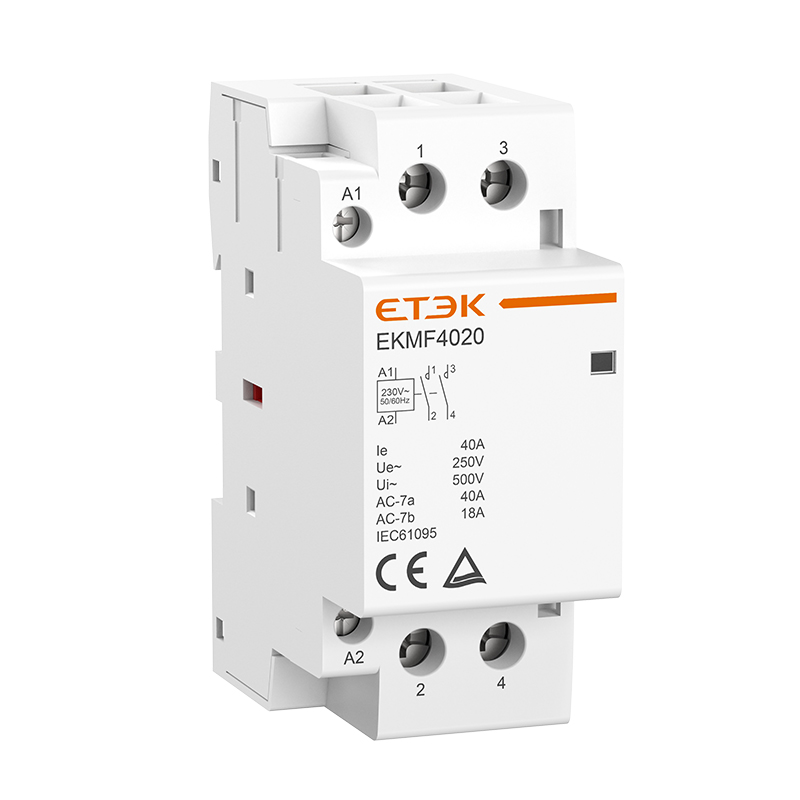

EKMF-4020
|
40A | 18A | |||
|
EKMF-6320
|
63A | 25A | |||
|
EKMF-3211
|
32A | 12A |  |
||
|
EKMF-4011
|
40A | 18A | |||
|
EKMF-6311
|
63A | 25A | |||
|
EKMF-3202
|
32A | 12A |  |
||
|
EKMF-4002
|
40A | 18A | |||
|
EKMF-6302
|
63A | 25A | |||
|
EKMF-8020
|
80A | 32A |  |
||
|
EKMF-10020
|
100A | 40A | |||
|
EKMF-12520
|
125A | 50A | |||
|
EKMF-8011
|
80A | 32A |  |
||
|
EKMF-10011
|
100A | 40A | |||
|
EKMF-12511
|
125A | 50A | |||
|
EKMF-8002
|
80A | 32A |  |
||
|
EKMF-10002
|
100A | 40A | |||
|
EKMF-12502
|
125A | 50A | |||
| 3P |
EKMF-1630
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030
|
20A | 7A | |||
|
EKMF-2530
|
25A | 9A | |||
|
EKMF-1603
|
16A | 6A |  |
||
|
EKMF-2003
|
20A | 7A | |||
|
EKMF-2503
|
25A | 9A | |||
|
EKMF-3230
|
32A | 12A |  |
||
|
EKMF-4030
|
40A | 18A | |||
|
EKMF-6330
|
63A | 25A | |||
|
EKMF-3203
|
32A | 12A |  |
||
|
EKMF-4003
|
40A | 18A | |||
|
EKMF-6303
|
63A | 25A | |||
4P |
EKMF-1640
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040
|
20A | 7A | |||
|

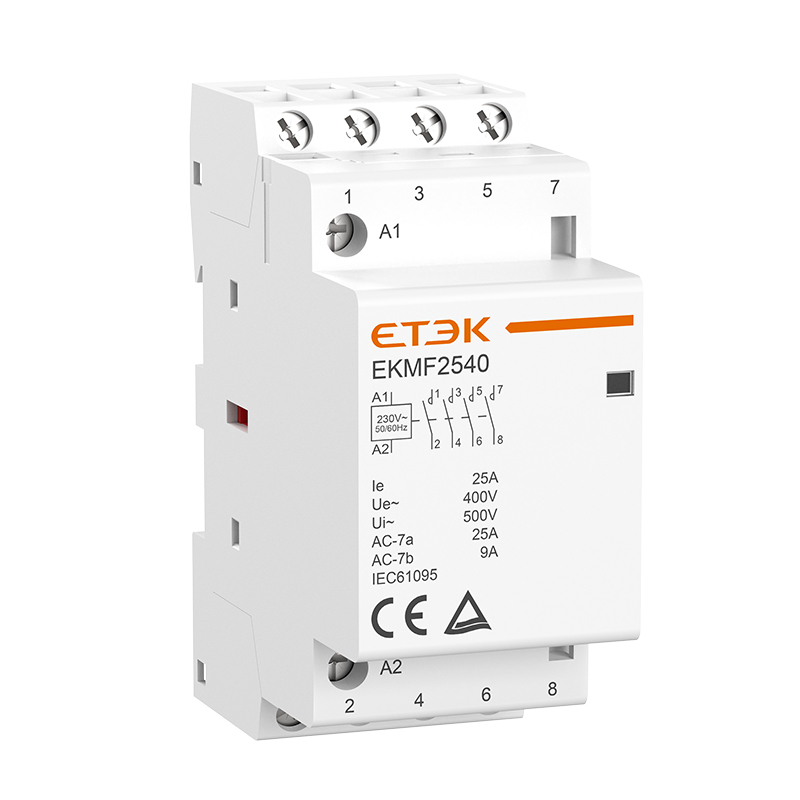

EKMF-2540
|
25A | 9A | |||
|
EKMF-1604
|
16A | 6A |  |
||
|
EKMF-2004
|
20A | 7A | |||
|
EKMF-2504
|
25A | 9A | |||
|
EKMF-1622
|
16A | 6A |  |
||
|
EKMF-2022
|
20A | 7A | |||
|
EKMF-2522
|
25A | 9A | |||
|
EKMF-1631
|
16A | 6A |  |
||
|
EKMF-2031
|
20A | 7A | |||
|
EKMF-2531
|
25A | 9A | |||
|
EKMF-3240
|
32A | 12A |  |
||
|
EKMF-4040
|
40A | 18A | |||
|
EKMF-6340
|
63A | 25A | |||
|
EKMF-3204
|
32A | 12A |  |
||
|
EKMF-4004
|
40A | 18A | |||
|
EKMF-6304
|
63A | 25A | |||
|
EKMF-3222
|
32A | 12A |  |
||
|
EKMF-4022
|
40A | 18A | |||
|
EKMF-6322
|
63A | 25A | |||
|
EKMF-3231
|
32A | 12A |  |
||
|
EKMF-4031
|
40A | 18A | |||
|
EKMF-6331
|
63A | 25A | |||
|

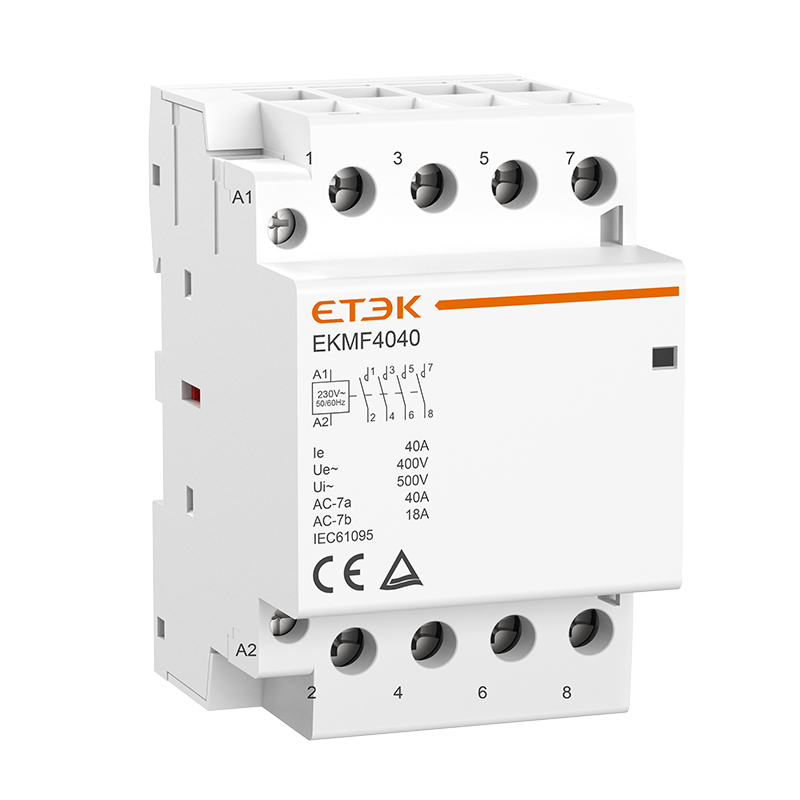

EKMF-8040
|
80A | 32A |  |
||
|
EKMF-10040
|
100A | 40A | |||
|
EKMF-12540
|
125A | 50A | |||
|
EKMF-8004
|
80A | 32A |  |
||
|
EKMF-10004
|
100A | 40A | |||
|
EKMF-12504
|
125A | 50A | |||
|
EKMF-8022
|
80A | 32A |  |
||
|
EKMF-10022
|
100A | 40A | |||
|
EKMF-12522
|
125A | 50A | |||
|
EKMF-8031
|
80A | 32A |  |
||
|
EKMF-10031
|
100A | 40A | |||
|
EKMF-12531
|
125A | 50A | |||
