● Norma: IEC61009-1, IEC60898-1
● Tipo: CA, A
● Corriente nominal: 6~40A
● Tensión nominal: 230/240~
● Número de polos: 2P(1P+N)
● Corriente residual nominal de funcionamiento (IΔn): 30, 100 y 300 mA
● Capacidad nominal de interrupción de cortocircuito: 6 kA
● Curva de activación: B, C
● Temperatura ambiente: -25...+55 ºC
● Conexión: Desde arriba

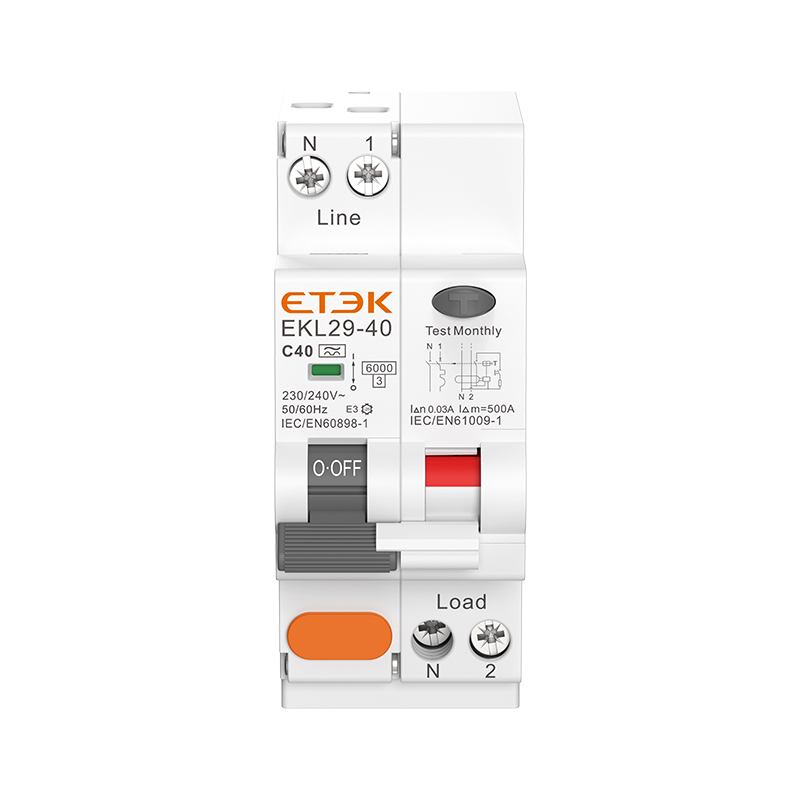

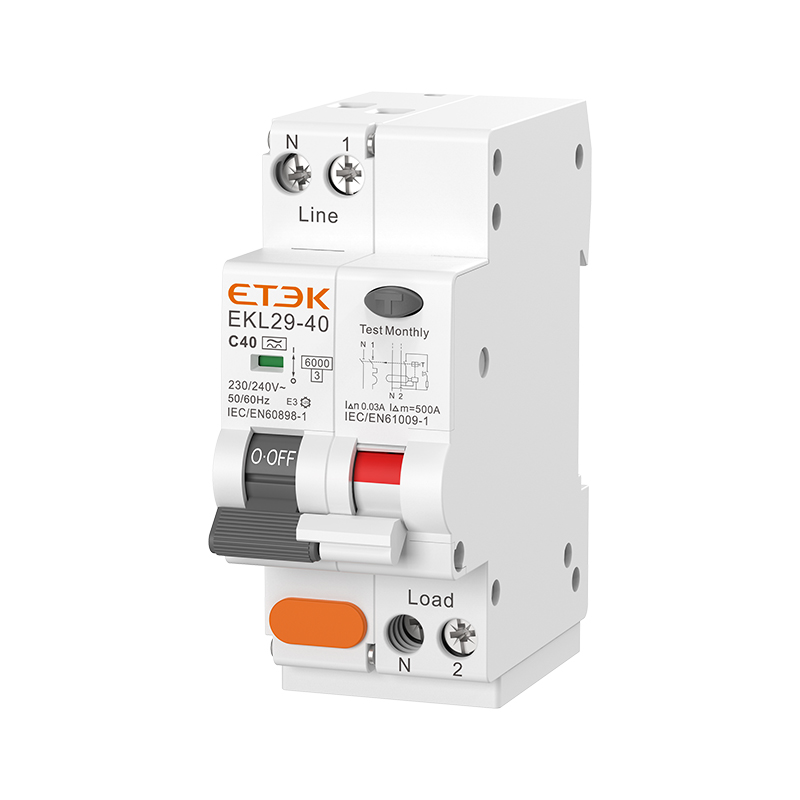

El interruptor diferencial electrónico EKL29-40 RCBO cuenta con protección contra sobrecorriente. Está diseñado para proteger las instalaciones monofásicas de distribución final en edificios comerciales e industriales, con una capacidad máxima de 40 A.
Diseño modular, fácil de instalar.
Sensibilidad de disparo de 30 mA a 300 mA para cubrir todas las necesidades de protección contra fugas a tierra.
| Estándar | IEC/EN61009-1, IEC/EN60898-1 |
| Protección | Fallo a tierra, sobrecorriente y cortocircuito, sobretensión (seleccionable) |
| Tipo de viaje | Fallo a tierra: electrónico |
| Sobrecarga y cortocircuito: Termomagnético | |
| Tipo de protección (fuga eléctrica) | CA, A |
| Número de postes | 1P+N 2 módulos, línea N con desconexión |
| Tensión nominal (Ue) | 230/240V~ |
| Frecuencia nominal | 50/60 Hz |
| Corrientes nominales (pulg.) | 6,10,16,20,25,32,40A |
| Corrientes de sensibilidad nominales I△n | 30, 100, 300 mA |
| Tiempo residual de inactividad bajo I△n | ≤ 0,1 s |
| Capacidad residual nominal de apertura y cierre (I△m) | 500A (In≤50A) |
| Capacidad de rotura nominal | 6.000A |
| Clase de limitación de energía | 3 |
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4000 V |
| Tensión de prueba dieléctrica a frecuencia inductante durante 1 minuto | 2kV |
| Característica de liberación térmica | (1.13-1.45) x En |
| Característica de liberación magnética | B:(3-5) x In, C:(5-10) x In |
| vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Indicador de falla a tierra | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente | De -25℃ a +55℃, humedad máxima del 95%. |
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin |
| Tamaño máximo del terminal para el cable | 16 mm 2 |
| Par de apriete máximo | 2,5 Nm |
| Instalación | Montaje en riel DIN de 35 mm |
| Conexión | Desde arriba |
