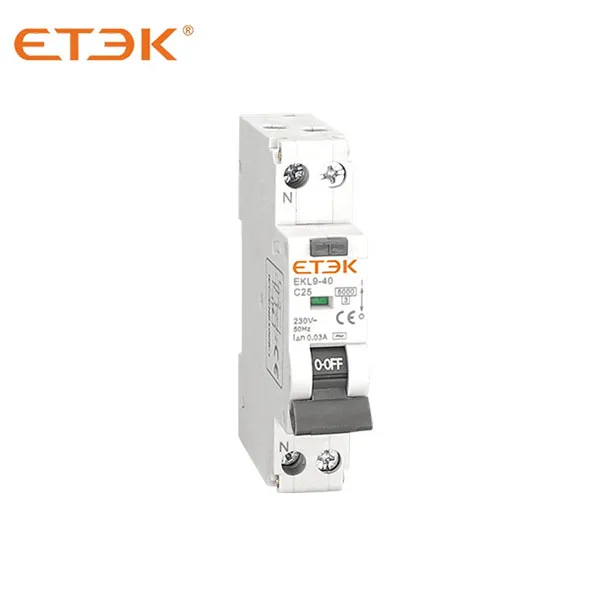

● Norma: IEC61009-1
● Tipo: CA, A
● Corriente nominal: 6~40A
● Tensión nominal: 230/240~
● Número de postes: Dos postes
● Corriente residual nominal de funcionamiento (IAn): 10, 30, 100, 300 mA
● Capacidad nominal de interrupción de cortocircuito: 6 kA
● Curva de activación: B, C
● Temperatura ambiente: -25...+40 ºC
● Conexión: Desde arriba y desde abajo
● Certificados: CE, CB

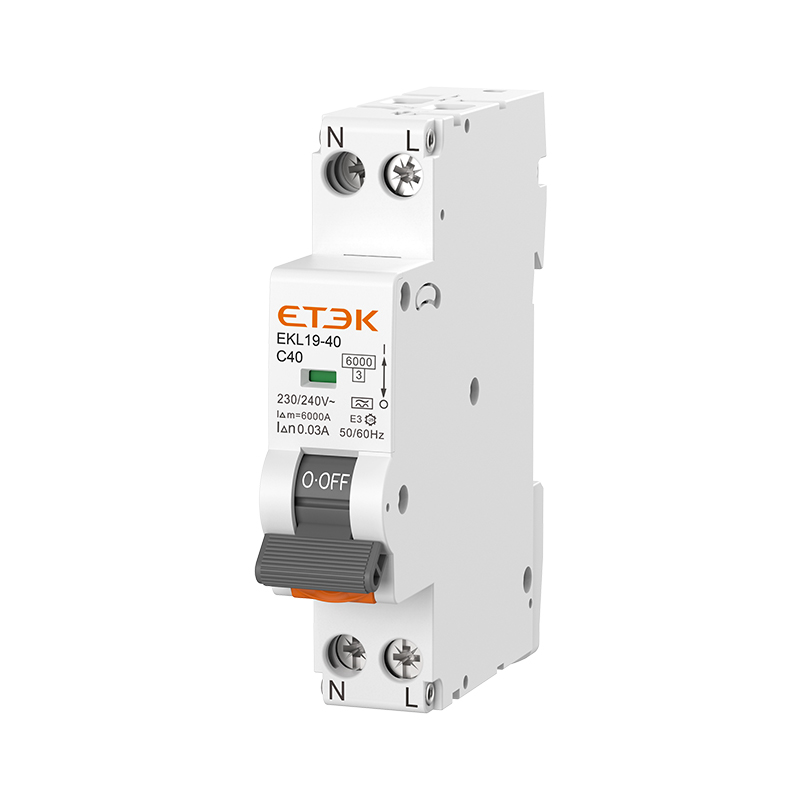

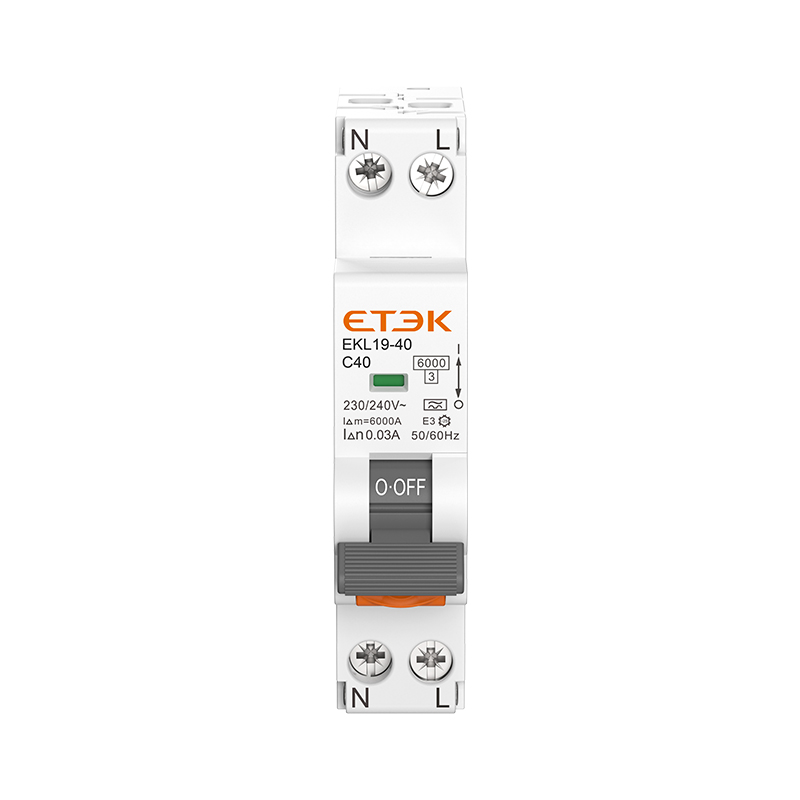

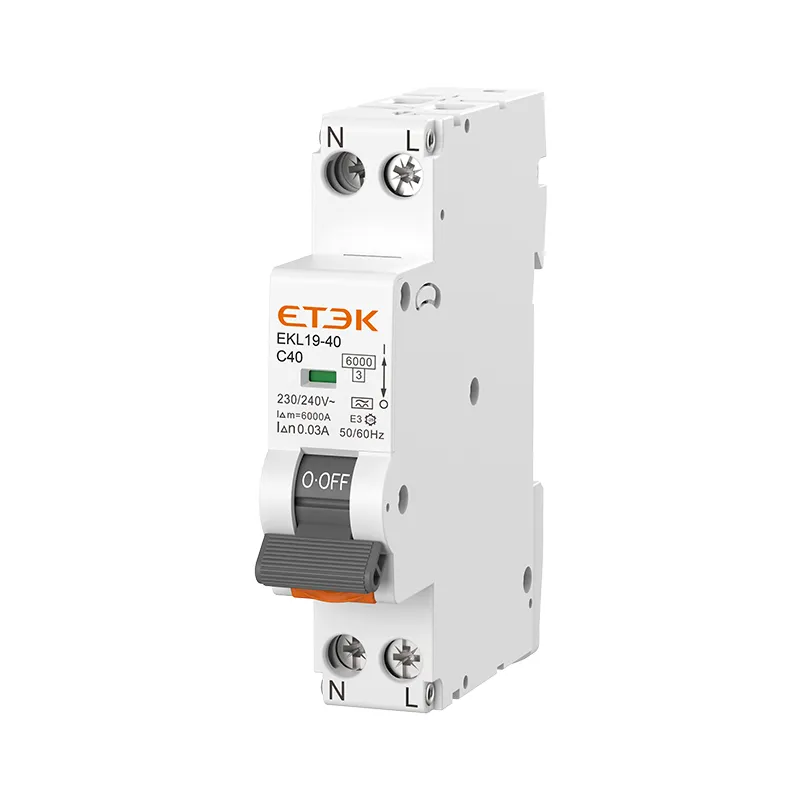

El RCBO Tipo A EKL19-40 es un interruptor diferencial con protección magnetotérmica integrada (disyuntor electrónico combinable) diseñado para instalaciones residenciales y similares. Proporciona protección contra fugas a tierra, sobrecargas y cortocircuitos, garantizando asimismo la función de seccionamiento para el circuito protegido.

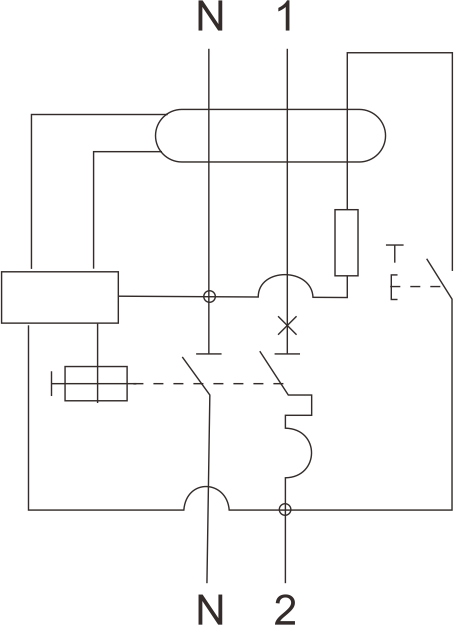

Al ser un RCBO dependiente de la tensión de red, el modelo EKL19-40 incorpora un circuito de disparo electrónico interno alimentado por la tensión de alimentación. El producto cuenta con certificación de tipo bidireccional, lo que permite la alimentación indistinta tanto por los bornes superiores como por los inferiores, según los requisitos de la instalación.
El circuito electrónico integra un dispositivo de filtrado diseñado para mitigar los disparos intempestivos provocados por sobretensiones y corrientes transitorias, optimizando así la estabilidad durante el servicio normal.
Características Principales
Protección diferencial Tipo A (sensible a corrientes alternas y continuas pulsantes)
Protección integral: fugas a tierra, sobrecargas y cortocircuitos
Función de seccionamiento (corte plenamente visible/seguro)
Funcionamiento electrónico dependiente de la tensión de red
Conexión bidireccional: admite alimentación por arriba o por abajo
Inmunidad a disparos intempestivos gracias a su diseño con filtrado de transitorios
Conexión versátil: compatible con cableado directo y peines de conexión tipo pin o tenedor (horquilla)
Bornes de seguridad protegidos contra contactos accidentales (IP20 / protección para los dedos)
Carcasa ignífuga y de alta resistencia al impacto
Corriente nominal de hasta 40A
| Estándar | IEC/EN61009-1 | ||
|
Protección
|
Fallo a tierra, sobrecorriente y cortocircuito
|
||
|
Tipo de viaje
|
Fallo a tierra: electrónico
|
||
|
Sobrecarga y cortocircuito: Termomagnético
|
|||
|
Número de postes
|
1P+N,1 Módulo, línea N con desconexión
|
||
| Tipo | CA, A | ||
| Corriente nominal en | 6,10,16,20,25,32,40A | ||
|
Corrientes de sensibilidad nominales I△n
|
10, 30, 100, 300 mA | ||
| Tiempo residual de inactividad bajo I△n | ≤0,1 s | ||
| Capacidad residual de fabricación y rotura (I△m) | 500A (In≤50A) | ||
| Tensión nominal Ue | 240V~ | ||
| Frecuencia nominal | 50/60 Hz | ||
| Capacidad de rotura nominal | 6 kA | ||
| Clase limitante de energía | 3 | ||
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4000 V | ||
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 minuto | 2kV | ||
|
Característica de liberación térmica
|
(1.13-1.45) x En
|
||
| Característica de liberación magnética |
B:(3-5) x In, C:(5-10) x In
|
||
| vida eléctrica | 4.000 ciclos | ||
| Vida mecánica | 10.000 ciclos | ||
| Indicador de posición de contacto | Sí | ||
| Grado de protección | IP20 | ||
| Temperatura ambiente | -25℃~+40℃, Máx. 95% de humedad | ||
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin | ||
|
Tamaño máximo del terminal para el cable
|
16 mm 2 | ||
| Par de apriete máximo | 2,5 Nm | ||
|

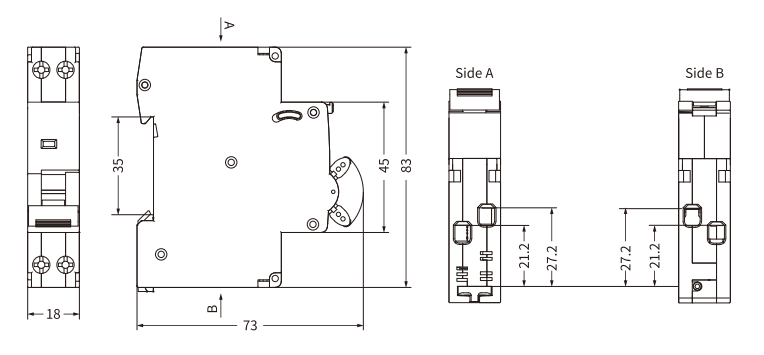

Instalación
|
Montaje en riel DIN de 35 mm
|
||
| Conexión |
De arriba abajo
|
||
