● Norma: IEC61009-1, IEC62423
● Tipo de corriente residual: B
● Corriente nominal: 16, 20, 25, 32, 40 A
● Tensión nominal: 230/240~
● Número de polos: 2P(1P+N)
● Corriente residual nominal de funcionamiento (IAn): 30 mA
● Capacidad nominal de interrupción de cortocircuito: 6 kA
● Curva de activación: B, C
● Temperatura ambiente: -25...+55 ℃
● Temperatura de almacenamiento: -25...+70 ℃
● Método de entrada: Bidireccional
● Certificados: CE, UKCA

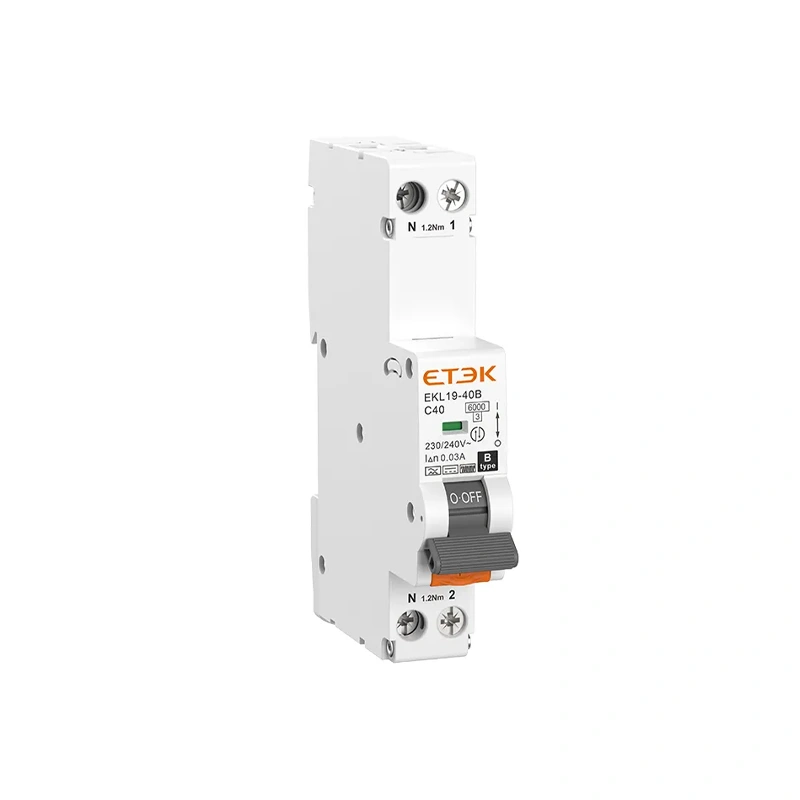

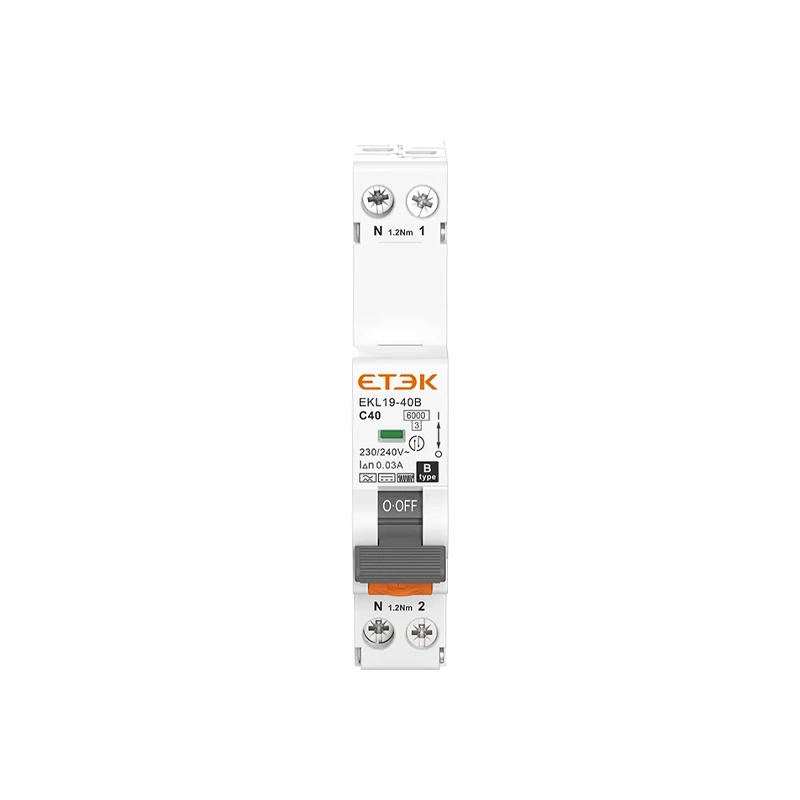

El EKL19-40B es un interruptor diferencial tipo B de un solo módulo con protección contra sobrecorriente (RCBO), presentado por ETEK Electric. Este avanzado dispositivo de protección de circuitos gestiona eficazmente las sobrecorrientes, los cortocircuitos y las fugas a tierra, y está diseñado específicamente para detectar formas de onda complejas y corrientes residuales de CC. Su diseño compacto de un solo módulo lo hace ideal para instalaciones eléctricas modernas donde el espacio es limitado.
El EKL19-40B funciona a una tensión nominal de 230/240 V y admite una corriente máxima de hasta 40 A. Presenta una sensibilidad de corriente residual de 30 mA y una capacidad de cortocircuito de 6 kA. Además, ofrece características de curva B y C, lo que lo convierte en una solución ideal para proteger equipos electrónicos sensibles como cargadores de vehículos eléctricos, paneles solares y bombas de calor.

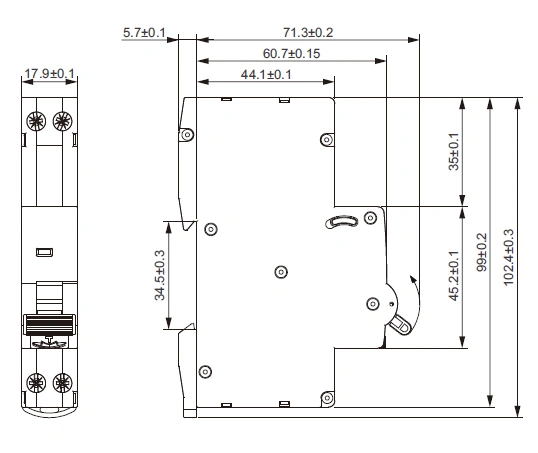

Diseño compacto: Su estructura de un solo módulo (18 mm) ahorra espacio en el cuadro de distribución, lo que la hace ideal para instalaciones modernas que optimizan el espacio o para reformas.
Capacidad de cableado bidireccional: Permite conectar los conductores tanto desde los terminales superiores como desde los inferiores, lo que proporciona flexibilidad de instalación en diversas configuraciones de paneles, manteniendo al mismo tiempo características eléctricas uniformes.
Protección integral: Ofrece protección contra sobrecargas, cortocircuitos y corrientes residuales para garantizar la seguridad del circuito.
Detección de corriente residual de CC: Diseñada específicamente para formas de onda complejas y corrientes residuales de CC, ideal para cargadores de vehículos eléctricos, sistemas solares fotovoltaicos y bombas de calor.
Alto rendimiento: capacidad de cortocircuito de 6 kA con opciones de curva B o C para satisfacer diversas necesidades de aplicación.
Estándar:
IEC 61009-1: Interruptores automáticos de corriente residual con protección integral contra sobrecorriente para usos domésticos y similares (RCBO) - Parte 1: Reglas generales
IEC62423: Interruptores automáticos de corriente residual tipo B con protección integral contra sobrecorriente para usos domésticos y similares (RCBO)
Estaciones de carga para vehículos eléctricos (VE)
Sistemas solares fotovoltaicos (FV)
Bombas de calor
Equipos de soldadura industrial
Sistemas UPS
El EKL19-40B es una solución fiable y eficiente para proteger equipos electrónicos sensibles en entornos residenciales, comerciales e industriales.
Estándar | IEC/EN 61009-1, IEC/EN 62423 |
Protección | Fallo a tierra, sobrecorriente y cortocircuito |
Tipo de viaje | Falla a tierra: electrónica |
Sobrecarga y cortocircuito: Termomagnético | |
Tipo de corriente residual | B: corriente alterna residual, corriente continua pulsante y suave, alta frecuencia (≤1 kHz) |
Número de postes | 1P+N (18 mm, con neutro conmutado) |
Tensión de aislamiento (Ui) | 500V |
Tensión nominal (Ue) | 230/240V~ |
Corrientes nominales (pulg.) | 6,8,10,13,16,20,25,32,40A |
Corrientes de sensibilidad nominal (IΔn) | 30 mA |
Tiempo de apagado de corriente residual bajo (IΔn) | ≤0,1 s |
Capacidad residual nominal de cierre y apertura (IΔm) | 500A (In≤50A) |
Frecuencia nominal | 50/60 Hz |
Capacidad nominal de cortocircuito (Icn) | 6 kA |
Clase limitante de energía | 3 |
Tensión nominal de resistencia al impulso (Uimp (1,2/50 μs) | 4kV |
Tensión de prueba dieléctrica | 960±15°C (Carcasa), 650±10°C (Asa) |
Características de disparo térmico | 1.13 En No tropezar en una hora |
1,45 En tropiezos en el plazo de una hora | |
Características de disparo instantáneo | B: 3 a 5 pulgadas; C: 5 a 10 pulgadas |
vida eléctrica | 4.000 ciclos |
Vida mecánica | 10.000 ciclos |
Indicación de la posición del contacto | verde APAGADO/ rojo ENCENDIDO |
Grado de protección | IP20 |
Temperatura ambiente | -25°C ~ +55°C |
Temperatura de almacenamiento | -30°C ~ +70°C |
Tipo de conexión de terminal | Barra colectora de tipo cable/pin |
Tamaño máximo del terminal para el cable | 16 mm 2 |
Par de apriete máximo | 2,0 Nm |
Instalación | Montaje en riel DIN de 35 mm |
Método de entrada | Bidireccional |
