● Norma: IEC61008-1
● Tipo: CA, A, G, S
● Corriente nominal: 16, 25, 32, 40, 63 A
● Tensión nominal: 230/400V~240/415V
● Polos: 2P(1P+N), 4P(3P+N), Polo N a la derecha
● Sensibilidad nominal I△n: 10, 30, 100, 300 mA
● Capacidad nominal de interrupción de cortocircuito: 4,5/6 kA
● Temperatura ambiente: -25...+40 ºC
● Conexión: Desde arriba y desde abajo
● Mecanismo de funcionamiento: Estructura de plástico
● Marketing: Asia Central, Sudamérica

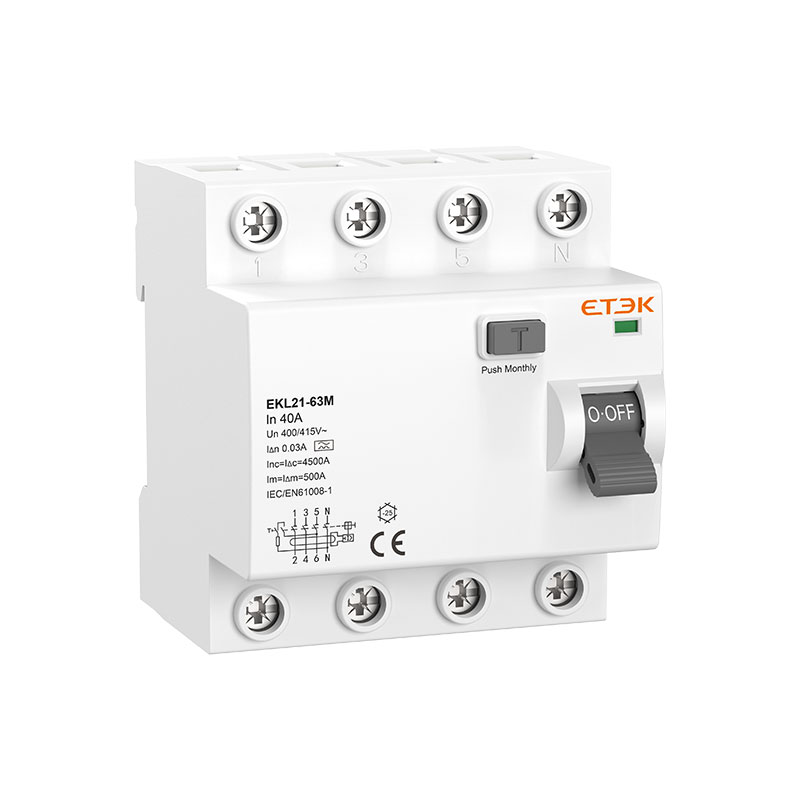

El interruptor diferencial EKL21-63M es una solución de protección de circuitos rentable, diseñada específicamente para los mercados de Asia Central y Sudamérica. Es apto para circuitos residenciales y comerciales, y admite tensiones nominales de 240 V (1P+N) y 415 V (3P+N), con una corriente nominal de hasta 63 A. En caso de riesgo de descarga eléctrica o si la corriente de falla a tierra supera el umbral de seguridad, este interruptor diferencial puede desconectar rápidamente el suministro eléctrico para garantizar una seguridad excepcional. Puede utilizarse junto con el interruptor automático miniatura EKM2-63M de ETEK Electric para lograr una protección integral del circuito.
Estándar | IEC/EN61008-1 | ||
Protección | falla a tierra | ||
Tipo de viaje | Electromagnético | ||
Tipo de protección (fuga eléctrica) | CA, A, G, S | ||
Número de postes | 2P(1P+N), 4P(3P+N) | ||
| Corriente nominal en | 16,25,32,40,63A | ||
Corrientes de sensibilidad nominales I△n | 10, 30, 100, 300 mA | ||
Tiempo residual de inactividad bajo I△n | ≤0,1 s | ||
Capacidad residual nominal de cierre y apertura (I△m) | 500A (In≤50A), 10In (In>50A) | ||
| Tensión nominal Ue | 1P+N: 230/240V~, 3P+N: 400/415V~ | ||
| Frecuencia nominal | 50/60 Hz | ||
Capacidad de rotura nominal | 4500A, 6000A | ||
Fusible SCPD | 4,5 kA/6 kA | ||
| Tensión nominal de resistencia al impulso (1,5/50) Uimp | 4000 V | ||
| Tensión de prueba dieléctrica a frecuencia ind durante 1 minuto | 2,5 kV | ||
| vida eléctrica | 2.000 ciclos | ||
| Vida mecánica | 4.000 ciclos | ||
| Indicador de posición de contacto | Sí | ||
| Grado de protección | IP20 | ||
| Temperatura ambiente | De -25℃ a +55℃, humedad máxima del 95%. | ||
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin | ||
Tamaño máximo del terminal para el cable | 16 mm 2 | ||
Par de apriete máximo | 2N·m | ||
Instalación | Montaje en riel DIN de 35 mm | ||
| Conexión | De arriba abajo | ||
| Mecanismo de funcionamiento | Estructura plástica | ||
