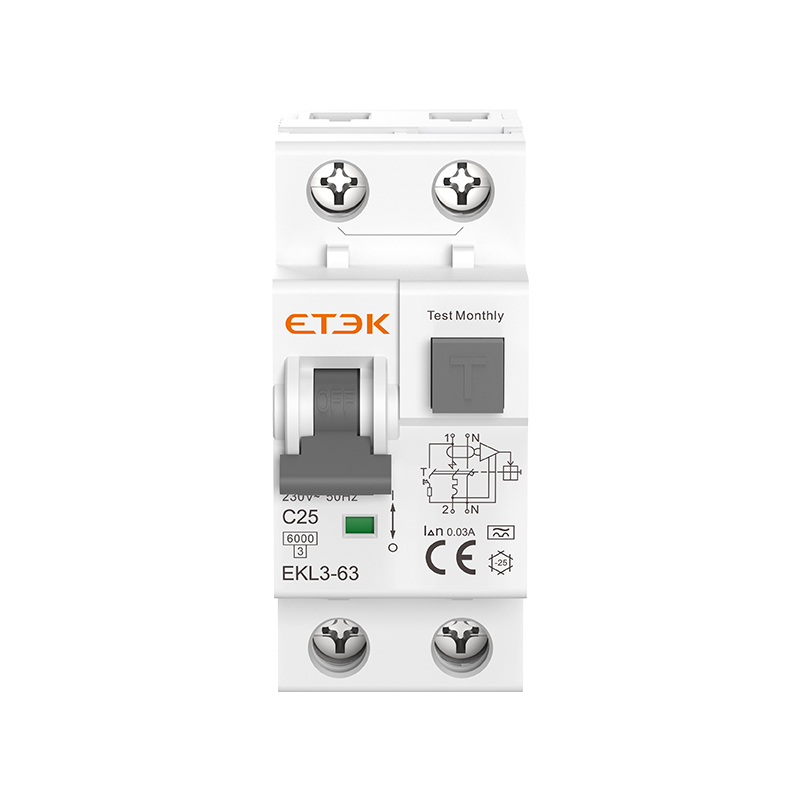

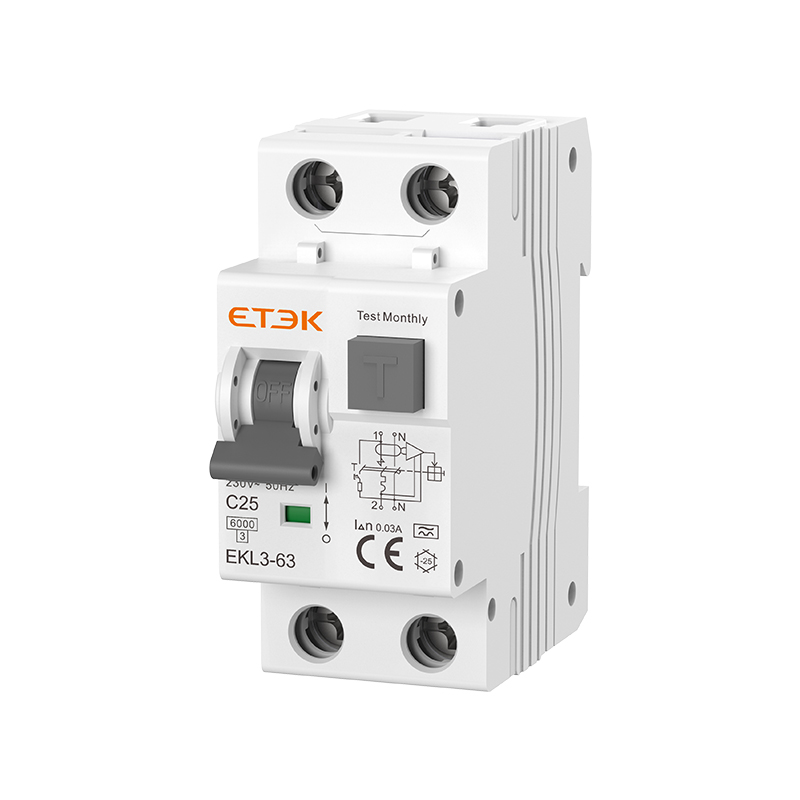

Disyuntor diferencial electrónico con protección contra sobrecorriente (RCBO) EKL3-63

El EKL3-63 es un interruptor diferencial de alto rendimiento diseñado para cumplir con los exigentes requisitos de los sistemas eléctricos industriales y comerciales. Proporciona una protección superior contra una variedad de fallas eléctricas, lo que garantiza la seguridad del personal y el equipo. Con su capacidad de 63 A, es ideal para aplicaciones con altas demandas de potencia.

● Norma: IEC61009-1
● Tipo: CA, A
● Corriente nominal: 6~63 A
● Tensión nominal: 230/240~
● Número de polos: Dos polos
● Corriente de funcionamiento residual nominal (IAn): 10, 30, 100, 300 mA
● Capacidad nominal de ruptura de cortocircuito: 6 kA, 10 kA
● Curva de disparo: B, C
● Temperatura ambiente del aire: -25...+40 ºC
● Conexión: desde arriba y desde abajo
● Certificados: CE, CB

Descripción general del producto

El disyuntor de protección EKL3-63 "Fase + neutro + fuga" se aplica al circuito residencial monofásico de 50 Hz o 60 Hz, voltaje nominal de 230 V, para proteger contra fugas, sobrecarga eléctrica civil y cortocircuito. El producto cuenta con muchas ventajas, como tamaño pequeño, alta capacidad de corte, corte de línea cero, línea activa al mismo tiempo y protección contra fugas en caso de cableado inverso de línea activa. Este producto cumple con las normas IEC61009, con tecnología internacional avanzada.

Parámetros técnicos

Datos técnicos

Estándar	IEC/EN61009-1
Protección	Falla a tierra, sobrecorriente y cortocircuito, sobretensión (seleccionable)
Tipo de viaje	Falla a tierra: Electrónica
	Sobrecarga y cortocircuito: Termomagnético
Tipo de protección (fuga eléctrica)	Aire acondicionado, A
Número de polos	Módulo 1P+N 2, línea N con desconectador
Corriente nominal In	6,10,16,20,25,32,40,50,63A
Tensión nominal Ue	230/240 V~
Frecuencia nominal	50/60 Hz
Corrientes de sensibilidad nominal I△n	10, 30, 100, 300 mA
Tiempo de inactividad de la corriente residual según I△n	≤0,1 s
Capacidad residual nominal de cierre y corte (I△m)	500 A (In≤50 A), 10 In (In>50 A)
Capacidad de ruptura nominal	EKL3-63: 6 kA, EKL3-63H: 10 kA
Clase limitante de energía	3
Tensión nominal soportada al impulso (1,2/50) Uimp	4.000 V
Tensión de prueba dieléctrica a frecuencia ind. durante 1 min	2 kV
Característica de liberación térmica	(1,13-1,45) x pulg.
Característica de liberación magnética	B:(3-5) x In, C:(5-10) x In
Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicador de posición de contacto	Sí
Indicador de falla a tierra	Sí
Grado de protección	IP20
Temperatura ambiente	-25℃ a +55℃, humedad máxima del 95 %
Tipo de conexión de terminal	Cable/Barra colectora tipo clavija/Barra colectora tipo horquilla
Tamaño máximo de terminal para cable	25 mm ²
Par de apriete máximo	2,5 Nm
Instalación	Montaje en carril DIN de 35 mm
Conexión	De arriba a abajo

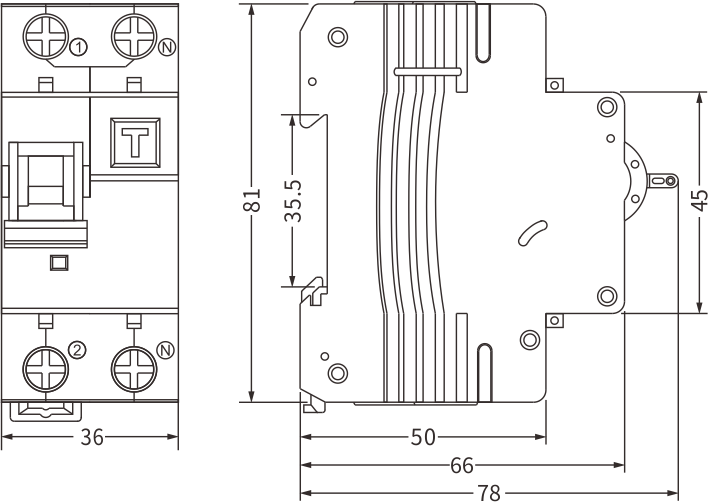

Dimensiones

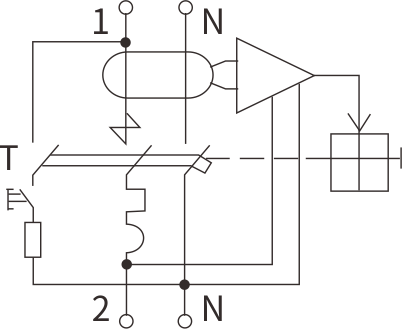

Diagrama de circuito

Tamaño de la instalación

Formulario de selección de productos

Polacos	Corriente nominal (A）	Curva B
		Sensibilidad
		10mA	30mA	100mA	300mA
		Type AC
1P+N	6A	EKL3-63-1NB0610	EKL3-63-1NB0630	EKL3-63-1NB06100	EKL3-63-1NB06300
	10A	EKL3-63-1NB1010	EKL3-63-1NB1030	EKL3-63-1NB10100	EKL3-63-1NB10300
	16A	EKL3-63-1NB1610	EKL3-63-1NB1630	EKL3-63-1NB16100	EKL3-63-1NB16300
	20A	EKL3-63-1NB2010	EKL3-63-1NB2030	EKL3-63-1NB20100	EKL3-63-1NB20300
	25A	EKL3-63-1NB2510	EKL3-63-1NB2530	EKL3-63-1NB25100	EKL3-63-1NB25300
	32A	EKL3-63-1NB3210	EKL3-63-1NB3230	EKL3-63-1NB32100	EKL3-63-1NB32300
	40A	EKL3-63-1NB4010	EKL3-63-1NB4030	EKL3-63-1NB40100	EKL3-63-1NB40300
	50A	EKL3-63-1NB5010	EKL3-63-1NB5030	EKL3-63-1NB50100	EKL3-63-1NB50300
	63A	EKL3-63-1NB6310	EKL3-63-1NB6330	EKL3-63-1NB63100	EKL3-63-1NB63300
		Type A
	6A	EKL3-63-1NB0610A	EKL3-63-1NB0630A	EKL3-63-1NB06100A	EKL3-63-1NB06300A
	8A	EKL3-63-1NB0810A	EKL3-63-1NB0830A	EKL3-63-1NB08100A	EKL3-63-1NB08300A
	10A	EKL3-63-1NB1010A	EKL3-63-1NB1030A	EKL3-63-1NB10100A	EKL3-63-1NB10300A
	13A	EKL3-63-1NB1310A	EKL3-63-1NB1330A	EKL3-63-1NB13100A	EKL3-63-1NB13300A
	16A	EKL3-63-1NB1610A	EKL3-63-1NB1630A	EKL3-63-1NB16100A	EKL3-63-1NB16300A
	20A	EKL3-63-1NB2010A	EKL3-63-1NB2030A	EKL3-63-1NB20100A	EKL3-63-1NB20300A
	25A	EKL3-63-1NB2510A	EKL3-63-1NB2530A	EKL3-63-1NB25100A	EKL3-63-1NB25300A
	32A	EKL3-63-1NB3210A	EKL3-63-1NB3230A	EKL3-63-1NB32100A	EKL3-63-1NB32300A
	40A	EKL3-63-1NB4010A	EKL3-63-1NB4030A	EKL3-63-1NB40100A	EKL3-63-1NB40300A
	50A	EKL3-63-1NB5010A	EKL3-63-1NB5030A	EKL3-63-1NB50100A	EKL3-63-1NB50300A
	63A	EKL3-63-1NB6310A	EKL3-63-1NB6330A	EKL3-63-1NB63100A	EKL3-63-1NB63300A
	Corriente nominal (A）	Curva C
		Sensibilidad
		10mA	30mA	100mA	300mA
		Type AC
	6A	EKL3-63-1NC0610	EKL3-63-1NC0630	EKL3-63-1NC06100	EKL3-63-1NC06300
	10A	EKL3-63-1NC1010	EKL3-63-1NC1030	EKL3-63-1NC10100	EKL3-63-1NC10300
	16A	EKL3-63-1NC1610	EKL3-63-1NC1630	EKL3-63-1NC16100	EKL3-63-1NC16300
	20A	EKL3-63-1NC2010	EKL3-63-1NC2030	EKL3-63-1NC20100	EKL3-63-1NC20300
	25A	EKL3-63-1NC2510	EKL3-63-1NC2530	EKL3-63-1NC25100	EKL3-63-1NC25300
	32A	EKL3-63-1NC3210	EKL3-63-1NC3230	EKL3-63-1NC32100	EKL3-63-1NC32300
	40A	EKL3-63-1NC4010	EKL3-63-1NC4030	EKL3-63-1NC40100	EKL3-63-1NC40300
	50A	EKL3-63-1NC5010	EKL3-63-1NC5030	EKL3-63-1NC50100	EKL3-63-1NC50300
	63A	EKL3-63-1NC6310	EKL3-63-1NC6330	EKL3-63-1NC63100	EKL3-63-1NC63300
		Type A
	6A	EKL3-63-1NC0610A	EKL3-63-1NC0630A	EKL3-63-1NC06100A	EKL3-63-1NC06300A
	10A	EKL3-63-1NC1010A	EKL3-63-1NC1030A	EKL3-63-1NC10100A	EKL3-63-1NC10300A
	16A	EKL3-63-1NC1610A	EKL3-63-1NC1630A	EKL3-63-1NC16100A	EKL3-63-1NC16300A
	20A	EKL3-63-1NC2010A	EKL3-63-1NC2030A	EKL3-63-1NC20100A	EKL3-63-1NC20300A
	25A	EKL3-63-1NC2510A	EKL3-63-1NC2530A	EKL3-63-1NC25100A	EKL3-63-1NC25300A
	32A	EKL3-63-1NC3210A	EKL3-63-1NC3230A	EKL3-63-1NC32100A	EKL3-63-1NC32300A
	40A	EKL3-63-1NC4010A	EKL3-63-1NC4030A	EKL3-63-1NC40100A	EKL3-63-1NC40300A
	50A	EKL3-63-1NC5010A	EKL3-63-1NC5030A	EKL3-63-1NC50100A	EKL3-63-1NC50300A
	63A	EKL3-63-1NC6310A	EKL3-63-1NC6330A	EKL3-63-1NC63100A	EKL3-63-1NC63300A
