● Norma: IEC61009-1
● Tipo: CA, A
● Corriente nominal: 6~40A
● Tensión nominal: 230/240~
● Número de polos: 2P (1P+N)
● Corriente residual nominal de funcionamiento (IAn): 30, 100, 300 mA
● Capacidad nominal de interrupción de cortocircuito: 6 kA
● Curva de activación: B, C
● Temperatura ambiente: -25...+55 ºC
● Conexión: Desde arriba y desde abajo
● Certificados: CE, CB, UKCA, S

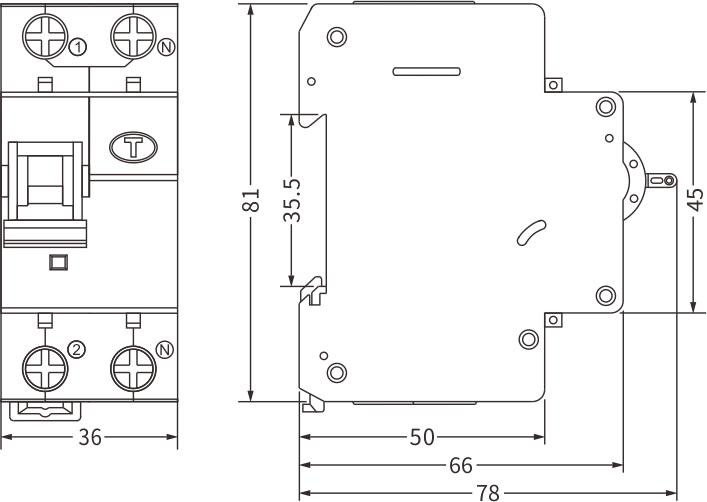

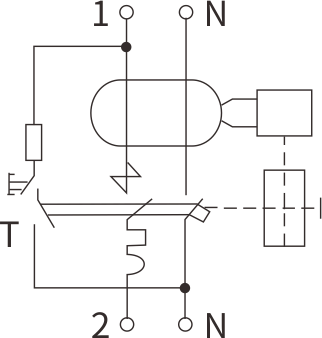

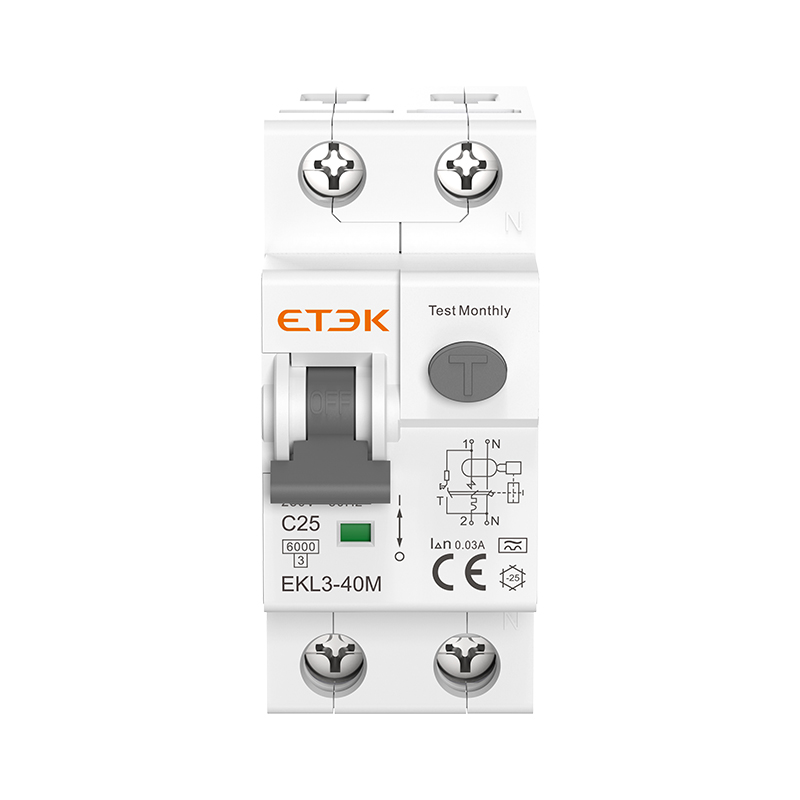

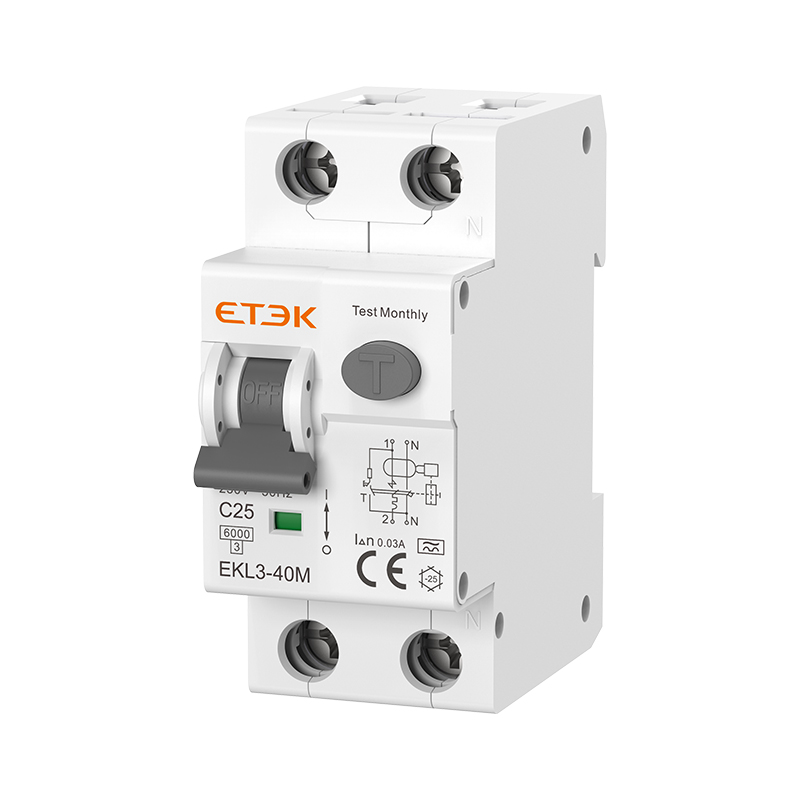

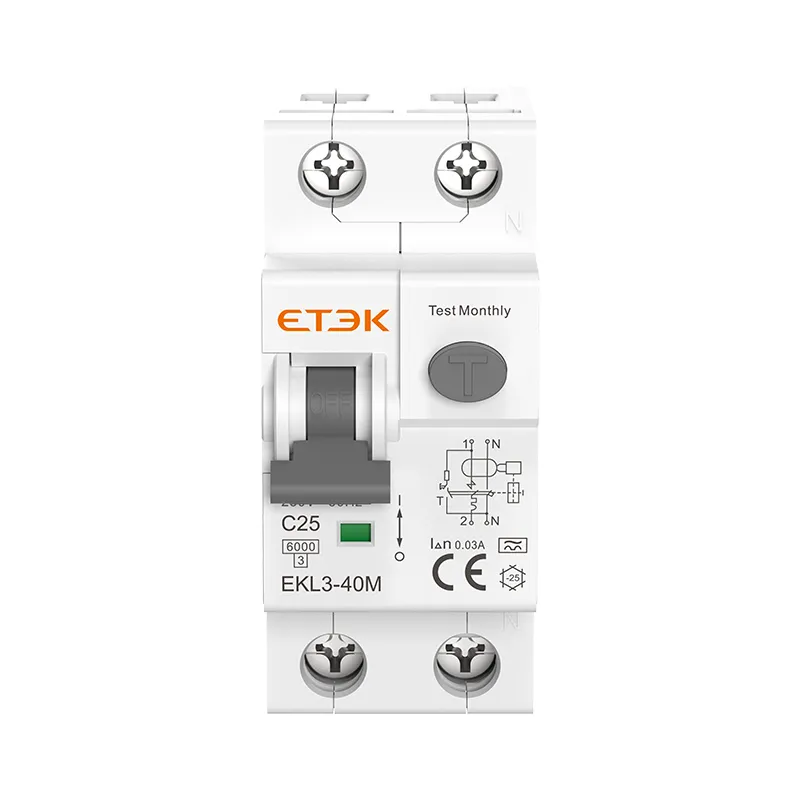

El interruptor automático de protección magnética EKL3-40M, que protege contra fugas, sobrecargas eléctricas y cortocircuitos, se aplica a circuitos residenciales monofásicos de 50 Hz o 60 Hz con una tensión nominal de 230 V. Este producto ofrece numerosas ventajas, como su tamaño compacto, alta capacidad de interrupción, desconexión simultánea de la línea neutra y la línea activa, y protección contra fugas en caso de inversión de polaridad en la línea activa. Cumple con la norma IEC61009-1 y utiliza tecnología internacional avanzada.
|
Estándar |
IEC/EN61009-1 |
||
|
Protección |
Fallo a tierra, sobrecorriente y cortocircuito, sobretensión (seleccionable) |
||
|
Tipo de viaje |
Falla a tierra: Electromagnética |
||
|
Sobrecarga y cortocircuito: Termomagnético |
|||
|
Tipo de protección (fuga eléctrica) |
CA, A | ||
|
Número de postes |
1P+N 2 módulos, línea N con desconexión |
||
| Corriente nominal en | 6,10,16,20,25,32,40A | ||
| Tensión nominal Ue | 230/240V~ | ||
| Frecuencia nominal | 50/60 Hz | ||
|
Corrientes de sensibilidad nominales I△n |
30, 100, 300 mA | ||
|
Tiempo residual de inactividad bajo I△n |
≤0,1 s | ||
|
Capacidad residual nominal de cierre y apertura (I△m) |
500A (In≤50A) |
||
| Capacidad de rotura nominal | 6.000A | ||
| Clase limitante de energía | 3 | ||
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4000 V | ||
| Tensión de prueba dieléctrica a frecuencia ind durante 1 minuto | 2kV | ||
|
Característica de liberación térmica |
(1.13-1.45) x En |
||
|
Característica de liberación magnética |
B:(3-5) x In, C:(5-10) x In |
||
| vida eléctrica | 4.000 ciclos | ||
| Vida mecánica | 10.000 ciclos | ||
| Indicador de posición de contacto | Sí | ||
|
Indicador de falla a tierra |
Sí | ||
|
Grado de protección |
IP20 | ||
| Temperatura ambiente |
De -25℃ a +55℃, humedad máxima del 95%. |
||
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin/horquilla | ||
|
Tamaño máximo del terminal para el cable |
25 mm 2 | ||
|
Par de apriete máximo |
2,5 Nm | ||
|
Instalación |
Montaje en riel DIN de 35 mm |
||
| Conexión |
De arriba abajo |
||
| Poles | Rated Current（A） | B Curve | ||
| Sensitivity | ||||
| 30mA | 100mA | 300mA | ||
| Type A | ||||
| 1P+N | 6A | EKL3-40M-1NB0630 | EKL3-40M-1NB06100 | EKL3-40M-1NB06300 |
| 8A | EKL3-40M-1NB0830 | EKL3-40M-1NB08100 | EKL3-40M-1NB08300 | |
| 10A | EKL3-40M-1NB1030 | EKL3-40M-1NB10100 | EKL3-40M-1NB10300 | |
| 13A | EKL3-40M-1NB1330 | EKL3-40M-1NB13100 | EKL3-40M-1NB13300 | |
| 16A | EKL3-40M-1NB1630 | EKL3-40M-1NB16100 | EKL3-40M-1NB16300 | |
| 20A | EKL3-40M-1NB2030 | EKL3-40M-1NB20100 | EKL3-40M-1NB20300 | |
| 25A | EKL3-40M-1NB2530 | EKL3-40M-1NB25100 | EKL3-40M-1NB25300 | |
| 32A | EKL3-40M-1NB3230 | EKL3-40M-1NB32100 | EKL3-40M-1NB32300 | |
| 40A | EKL3-40M-1NB4030 | EKL3-40M-1NB40100 | EKL3-40M-1NB40300 | |
| Rated Current（A） | C Curve | |||
| Sensitivity | ||||
| 30mA | 100mA | 300mA | ||
| Type A | ||||
| 6A | EKL3-40M-1NC0630 | EKL3-40M-1NC06100 | EKL3-40M-1NC06300 | |
| 8A | EKL3-40M-1NC0830 | EKL3-40M-1NC08100 | EKL3-40M-1NC08300 | |
| 10A | EKL3-40M-1NC1030 | EKL3-40M-1NC10100 | EKL3-40M-1NC10300 | |
| 13A | EKL3-40M-1NC1330 | EKL3-40M-1NC13100 | EKL3-40M-1NC13300 | |
| 16A | EKL3-40M-1NC1630 | EKL3-40M-1NC16100 | EKL3-40M-1NC16300 | |
| 20A | EKL3-40M-1NC2030 | EKL3-40M-1NC20100 | EKL3-40M-1NC20300 | |
| 25A | EKL3-40M-1NC2530 | EKL3-40M-1NC25100 | EKL3-40M-1NC25300 | |
| 32A | EKL3-40M-1NC3230 | EKL3-40M-1NC32100 | EKL3-40M-1NC32300 | |
| 40A | EKL3-40M-1NC4030 | EKL3-40M-1NC40100 | EKL3-40M-1NC40300 | |
