● Norma: IEC61008-1
● Tipo: CA, A
● Corriente nominal: 80~125A
● Tensión nominal: 230/400V~240/415V

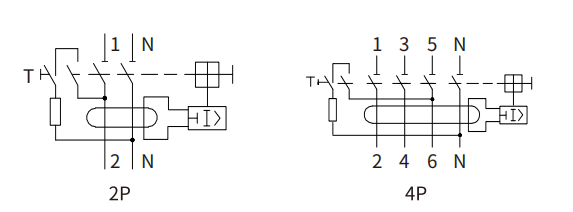

● Polos: 2P(1P+N), 4P(3P+N), Polo N a la derecha
● Sensibilidad nominal I△n: 30 mA, 100 mA, 300 mA
● Capacidad nominal de interrupción de cortocircuito: 10 kA
● Temperatura ambiente: -25...+55 ºC
● Conexión: Desde arriba y desde abajo
● Certificados: CB, CE

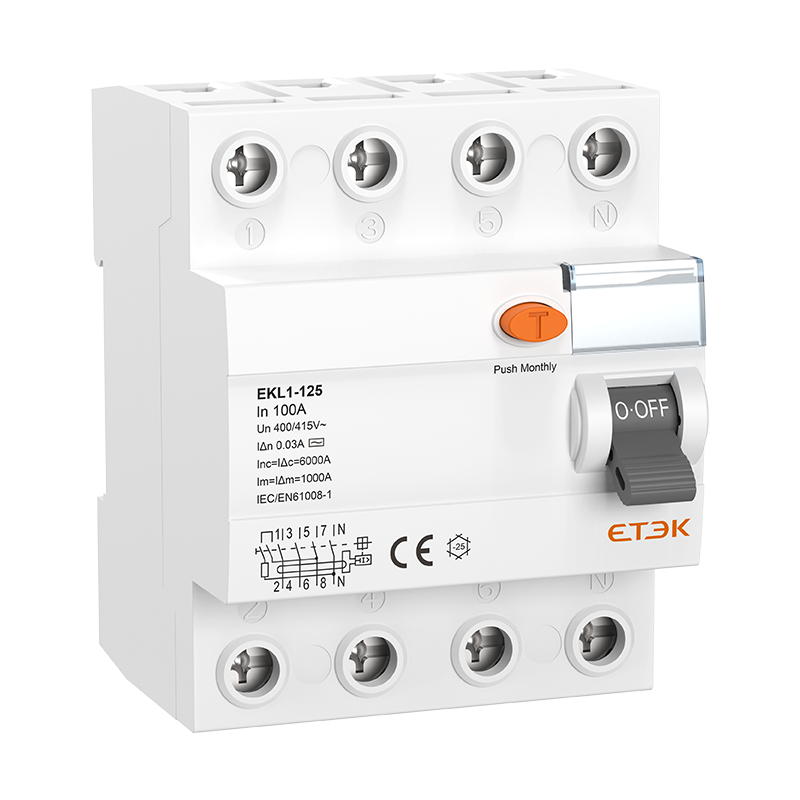

El EKL1-125, que resuelve el problema de las altas especificaciones de corriente de los interruptores diferenciales, es un complemento importante para los productos de protección contra fugas con una corriente de trabajo inferior o igual a 63 A. Esta mejora no solo optimiza el rendimiento de los equipos de protección contra fugas, sino que también amplía su rango de aplicación, permitiéndoles satisfacer mejor las necesidades de seguridad de diversos equipos y sistemas eléctricos. Al incorporar soporte para altas corrientes, el interruptor diferencial EKL1-125 puede gestionar con mayor eficacia entornos de alta corriente, garantizando una protección fiable contra fugas incluso cuando la corriente supera las especificaciones convencionales. Esto no solo mejora la seguridad de los sistemas eléctricos, sino que también ofrece a los usuarios más opciones y flexibilidad, permitiendo que los equipos de protección contra fugas cumplan su función en diversas aplicaciones industriales y civiles.
Elija el EKL1-125 para una protección contra corrientes residuales eficiente e inquebrantable que cumple y supera los requisitos de los sistemas eléctricos modernos de alta potencia. Confíe en ETEK Electric para obtener la fiabilidad, el rendimiento y la seguridad que exigen sus instalaciones eléctricas industriales.
|

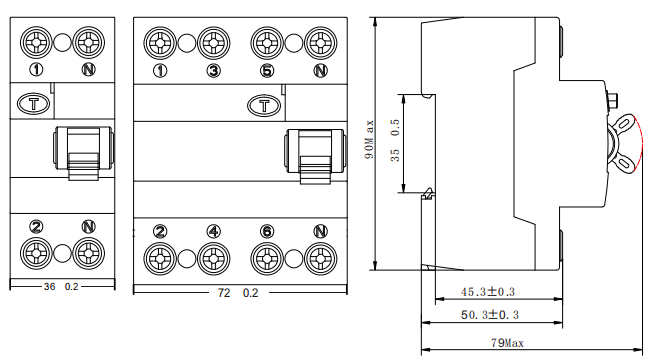

Estándar |
IEC/EN61008-1 |
||
|
Protección |
falla a tierra |
||
|
Tipo de viaje |
Electromagnético |
||
|
Tipo de protección (fuga eléctrica) |
CA, A, G, S |
||
|
Número de postes |
2P(1P+N), 4P(3P+N), Polo N a la derecha |
||
| Corriente nominal en | 80, 100, 125A | ||
|
Corrientes de sensibilidad nominales I△n |
30, 100, 300 mA |
||
|
Tiempo residual de inactividad bajo I△n |
≤0,1 s |
||
|
Capacidad residual nominal de apertura y cierre (I△m) |
10 pulgadas (In > 50 A) |
||
| Tensión nominal Ue |
1P+N: 230/240V~, 3P+N: 400/415V~ |
||
| Frecuencia nominal | 50/60 Hz | ||
|
Capacidad de rotura nominal |
EKL1-125: 6000 A, EKL1-125H: 10 000 A | ||
|
Fusible SCPD |
EKL1-125=6kA, EKL1-125H=10kA | ||
| Tensión nominal de resistencia al impulso (1,5/50) Uimp | 4000 V | ||
| Tensión de prueba dieléctrica a frecuencia ind durante 1 minuto | 2kV | ||
| vida eléctrica | 2.000 ciclos | ||
| Vida mecánica | 4.000 ciclos | ||
| Indicador de posición de contacto | Sí | ||
| Grado de protección | IP20 | ||
| Temperatura ambiente |
De -25℃ a +55℃, humedad máxima del 95%. |
||
| Tipo de conexión de terminal |
Barra colectora de tipo cable/pin/horquilla |
||
|
Tamaño máximo del terminal para el cable |
50 mm 2 | ||
|
Par de apriete máximo |
2,5 Nm | ||
|
Instalación |
Montaje en riel DIN de 35 mm |
||
| Conexión |
De arriba abajo |
||
| Breaking Capacity=6kA | |||||
| AC Type | Poles | Rated Current(A) | Sensitivity | ||
| 30mA | 100mA | 300mA | |||
| 1P+N | 80A | EKL1-125-1N8030 | EKL1-125-1N80100 | EKL1-125-1N80300 | |
| 100A | EKL1-125-1N10030 | EKL1-125-1N100100 | EKL1-125-1N100300 | ||
| 125A | EKL1-125-1N12530 | EKL1-125-1N125100 | EKL1-125-1N125300 | ||
| 3P+N | 80A | EKL1-125-3N8030 | EKL1-125-3N80100 | EKL1-125-3N80300 | |
| 100A | EKL1-125-3N10030 | EKL1-125-3N100100 | EKL1-125-3N100300 | ||
| 125A | EKL1-125-3N12530 | EKL1-125-3N125100 | EKL1-125-3N125300 | ||
| A Type | 1P+N | 80A | EKL1-125-1N8030A | EKL1-125-1N80100A | EKL1-125-1N80300A |
| 100A | EKL1-125-1N10030A | EKL1-125-1N100100A | EKL1-125-1N100300A | ||
| 125A | EKL1-125-1N12530A | EKL1-125-1N125100A | EKL1-125-1N125300A | ||
| 3P+N | 80A | EKL1-125-3N8030A | EKL1-125-3N80100A | EKL1-125-3N80300A | |
| 100A | EKL1-125-3N10030A | EKL1-125-3N100100A | EKL1-125-3N100300A | ||
| 125A | EKL1-125-3N12530A | EKL1-125-3N125100A | EKL1-125-3N125300A | ||
| Breaking Capacity=10kA | |||||
| AC Type | Poles | Rated Current(A) | Sensitivity | ||
| 30mA | 100mA | 300mA | |||
| 1P+N | 80A | EKL1-125H-1N8030 | EKL1-125H-1N80100 | EKL1-125H-1N80300 | |
| 100A | EKL1-125H-1N10030 | EKL1-125H-1N100100 | EKL1-125H-1N100300 | ||
| 125A | EKL1-125H-1N12530 | EKL1-125H-1N125100 | EKL1-125H-1N125300 | ||
| 3P+N | 80A | EKL1-125H-3N8030 | EKL1-125H-3N80100 | EKL1-125H-3N80300 | |
| 100A | EKL1-125H-3N10030 | EKL1-125H-3N100100 | EKL1-125H-3N100300 | ||
| 125A | EKL1-125H-3N12530 | EKL1-125H-3N125100 | EKL1-125H-3N125300 | ||
| A Type | 1P+N | 80A | EKL1-125H-1N8030A | EKL1-125H-1N80100A | EKL1-125H-1N80300A |
| 100A | EKL1-125H-1N10030A | EKL1-125H-1N100100A | EKL1-125H-1N100300A | ||
| 125A | EKL1-125H-1N12530A | EKL1-125H-1N125100A | EKL1-125H-1N125300A | ||
| 3P+N | 80A | EKL1-125H-3N8030A | EKL1-125H-3N80100A | EKL1-125H-3N80300A | |
| 100A | EKL1-125H-3N10030A | EKL1-125H-3N100100A | EKL1-125H-3N100300A | ||
| 125A | EKL1-125H-3N12530A | EKL1-125H-3N125100A | EKL1-125H-3N125300A | ||
