● Norma: IEC61008-1
● Tipo: CA, A
● Corriente nominal: 16~100A
● Tensión nominal: 230/400V~240/415V

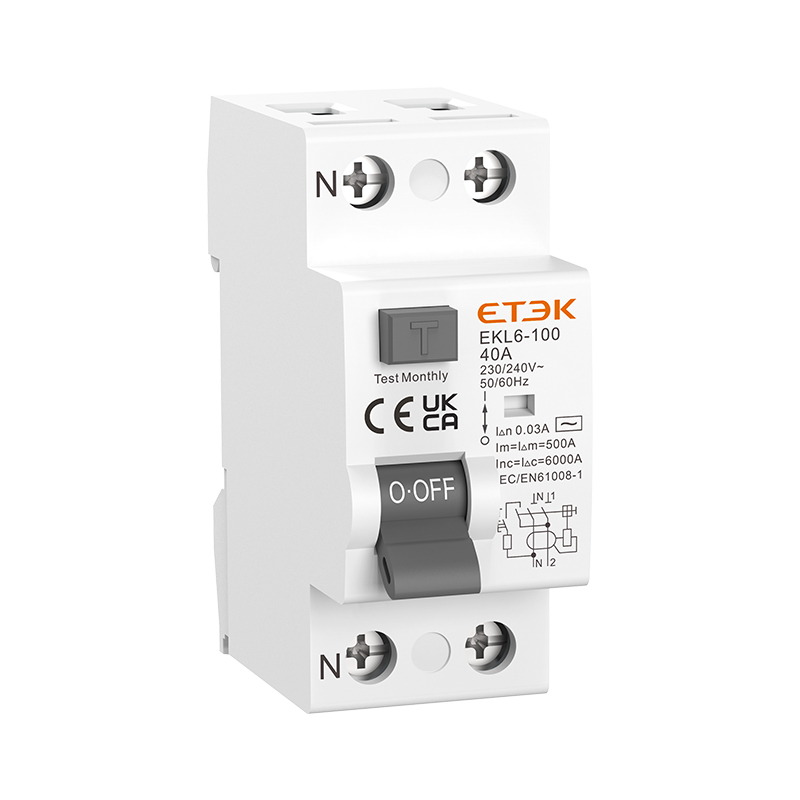

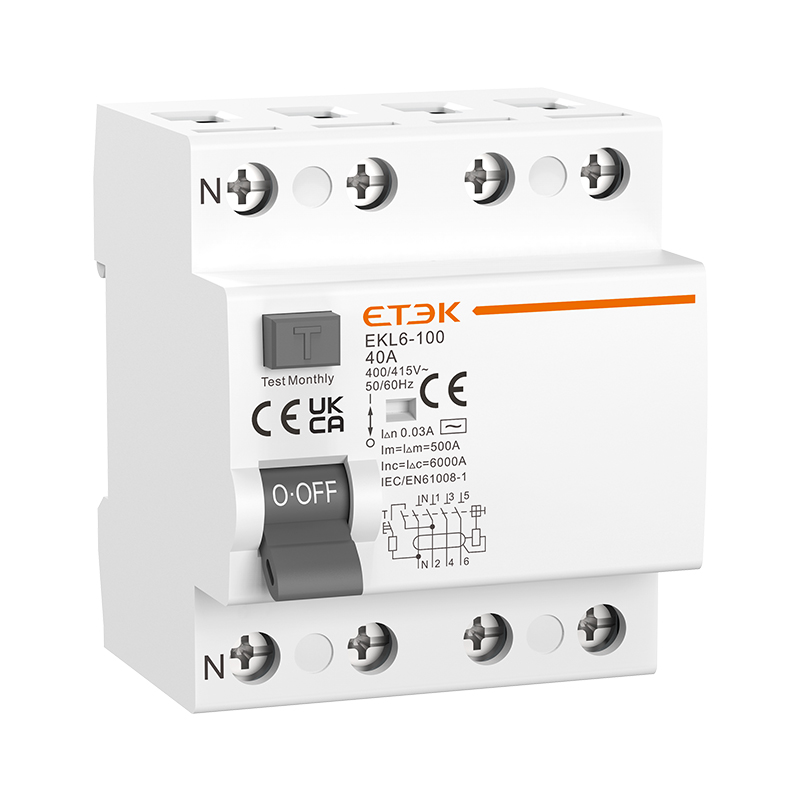

● Polos: 2P(1P+N), 4P(3P+N), Polo N a la izquierda
● Sensibilidad nominal I△n: 30 mA, 100 mA, 300 mA
● Temperatura ambiente: -25...+40 ºC
● Conexión: Desde arriba y desde abajo
● Certificados: CE, CB, TUV, UKCA
El EKL6-100 es un interruptor diferencial magnético de alta capacidad diseñado para aplicaciones industriales y comerciales. Es capaz de manejar corrientes de hasta 100 A, proporcionando una protección fiable contra fugas eléctricas y garantizando la seguridad del personal y los equipos en entornos de alta tensión. Conforme a la norma IEC 61008-1, el EKL6-100 combina tecnología avanzada con una construcción robusta para ofrecer un rendimiento excepcional.
Alta capacidad de corriente: soporta corrientes de hasta 100 A, lo que la hace adecuada para aplicaciones de alta exigencia.
Mecanismo de disparo electromagnético: Garantiza una desconexión rápida y fiable en caso de fuga de corriente.
Configuraciones 1P+N y 3P+N: Disponibles en ambas configuraciones para adaptarse a diferentes sistemas de cableado y aplicaciones.
Cumplimiento con la norma IEC 61008-1: Cumple con las normas internacionales de seguridad para interruptores de circuito por corriente residual, lo que garantiza un rendimiento fiable.
Mayor seguridad: Proporciona una protección eficaz contra descargas eléctricas y posibles riesgos de incendio causados por fugas de corriente.
Construcción robusta y durabilidad: Fabricado con materiales de alta calidad para soportar condiciones de funcionamiento adversas y garantizar una larga vida útil.
Fácil instalación y funcionamiento: Diseñado para una instalación sencilla y un funcionamiento intuitivo con indicadores claros de encendido/apagado.
Maquinaria y equipos industriales
Plantas e instalaciones de fabricación
Edificios comerciales con altas demandas de energía
Centros de datos y salas de servidores
estaciones de carga para vehículos eléctricos
Sistemas de distribución de energía
El interruptor diferencial electromagnético EKL6-100 de ETEK Electric es una muestra de nuestro compromiso con las soluciones de seguridad eléctrica robustas y fiables. Elija el EKL6-100 para obtener una protección superior y total tranquilidad en sus sistemas eléctricos de alta corriente.
|
Estándar |
IEC/EN61008-1 |
||
|
Protección |
falla a tierra |
||
|
Tipo de viaje |
Electromagnético |
||
|
Tipo de protección (fuga eléctrica) |
CA, A |
||
|
Número de postes |
2P(1P+N), 4P(3P+N), Polo N a la izquierda |
||
| Corriente nominal en | 16,25,32,40,63,80,100A | ||
|
Corrientes de sensibilidad nominales I△n |
10, 30, 100, 300 mA (10 mA solo para In = 16-25 A) |
||
|
Tiempo residual de inactividad bajo I△n |
≤0,1 s |
||
|
Capacidad residual nominal de cierre y apertura (I△m) |
500A (In≤50A), 10In (In>50A) |
||
| Tensión nominal Ue |
1P+N: 230/240V~, 3P+N: 400/415V~ |
||
| Frecuencia nominal | 50/60 Hz | ||
| Capacidad de rotura nominal | EKL6-100: 6000 A, EKL6-100H: 10 000 A | ||
| Tensión nominal de resistencia al impulso (1,5/50) Uimp | 4000 V | ||
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 minuto | 2kV | ||
| vida eléctrica | 2.000 ciclos | ||
| Vida mecánica | 4.000 ciclos | ||
| Indicador de posición de contacto | Sí | ||
|
Indicador de falla a tierra
|
Sí
|
||
| Grado de protección | IP20 | ||
| Temperatura ambiente |
-25℃ a 40℃, humedad máxima del 95%. |
||
| Tipo de conexión de terminal |
Barra colectora de tipo cable/pin/horquilla |
||
|
Tamaño máximo del terminal para el cable |
35 mm 2 | ||
|
Par de apriete máximo |
2,5 Nm | ||
|
Instalación |
Montaje en riel DIN de 35 mm |
||
| Conexión |
De arriba abajo |
||
| AC Type | |||||
| Breaking capacity | Poles | Rated Current(A) | Sensitivity | ||
| 30mA | 100mA | 300mA | |||
| 6KA | 1P+N | 16A | EKL6-100-1N1630 | EKL6-100-1N16100 | EKL6-100-1N16300 |
| 25A | EKL6-100-1N2530 | EKL6-100-1N25100 | EKL6-100-1N25300 | ||
| 32A | EKL6-100-1N3230 | EKL6-100-1N32100 | EKL6-100-1N32300 | ||
| 40A | EKL6-100-1N4030 | EKL6-100-1N40100 | EKL6-100-1N40300 | ||
| 63A | EKL6-100-1N6330 | EKL6-100-1N63100 | EKL6-100-1N63300 | ||
| 80A | EKL6-100-1N8030 | EKL6-100-1N80100 | EKL6-100-1N80300 | ||
| 100A | EKL6-100-1N10030 | EKL6-100-1N100100 | EKL6-100-1N100300 | ||
| 3P+N | 16A | EKL6-100-3N1630 | EKL6-100-3N16100 | EKL6-100-1N16300 | |
| 25A | EKL6-100-3N2530 | EKL6-100-3N25100 | EKL6-100-1N25300 | ||
| 32A | EKL6-100-3N3230 | EKL6-100-3N32100 | EKL6-100-1N32300 | ||
| 40A | EKL6-100-3N4030 | EKL6-100-3N40100 | EKL6-100-1N40300 | ||
| 63A | EKL6-100-3N6330 | EKL6-100-3N63100 | EKL6-100-1N63300 | ||
| 80A | EKL6-100-3N8030 | EKL6-100-3N80100 | EKL6-100-1N80300 | ||
| 100A | EKL6-100-3N10030 | EKL6-100-3N100100 | EKL6-100-1N100300 | ||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630 | EKL6-100H-1N16100 | EKL6-100H-1N16300 |
| 25A | EKL6-100H-1N2530 | EKL6-100H-1N25100 | EKL6-100H-1N25300 | ||
| 32A | EKL6-100H-1N3230 | EKL6-100H-1N32100 | EKL6-100H-1N32300 | ||
| 40A | EKL6-100H-1N4030 | EKL6-100H-1N40100 | EKL6-100H-1N40300 | ||
| 63A | EKL6-100H-1N6330 | EKL6-100H-1N63100 | EKL6-100H-1N63300 | ||
| 80A | EKL6-100H-1N8030 | EKL6-100H-1N80100 | EKL6-100H-1N80300 | ||
| 100A | EKL6-100H-1N10030 | EKL6-100H-1N100100 | EKL6-100H-1N100300 | ||
| 3P+N | 16A | EKL6-100H-3N1630 | EKL6-100H-3N16100 | EKL6-100H-3N16300 | |
| 25A | EKL6-100H-3N2530 | EKL6-100H-3N25100 | EKL6-100H-3N25300 | ||
| 32A | EKL6-100H-3N3230 | EKL6-100H-3N32100 | EKL6-100H-3N32300 | ||
| 40A | EKL6-100H-3N4030 | EKL6-100H-3N40100 | EKL6-100H-3N40300 | ||
| 63A | EKL6-100H-3N6330 | EKL6-100H-3N63100 | EKL6-100H-3N63300 | ||
| 80A | EKL6-100H-3N8030 | EKL6-100H-3N80100 | EKL6-100H-3N80300 | ||
| 100A | EKL6-100H-3N10030 | EKL6-100H-3N100100 | EKL6-100H-3N100300 | ||
| A Type | |||||
| Breaking capacity | Poles | Rated Current(A) | Sensitivity | ||
| 30mA | 100mA | 300mA | |||
| 6KA | 1P+N | 16A | EKL6-100-1N1630A | EKL6-100-1N16100A | EKL6-100-1N16300A |
| 25A | EKL6-100-1N2530A | EKL6-100-1N25100A | EKL6-100-1N25300A | ||
| 32A | EKL6-100-1N3230A | EKL6-100-1N32100A | EKL6-100-1N32300A | ||
| 40A | EKL6-100-1N4030A | EKL6-100-1N40100A | EKL6-100-1N40300A | ||
| 63A | EKL6-100-1N6330A | EKL6-100-1N63100A | EKL6-100-1N63300A | ||
| 80A | EKL6-100-1N8030A | EKL6-100-1N80100A | EKL6-100-1N80300A | ||
| 100A | EKL6-100-1N10030A | EKL6-100-1N100100A | EKL6-100-1N100300A | ||
| 3P+N | 16A | EKL6-100-3N1630A | EKL6-100-3N16100A | EKL6-100-3N16300A | |
| 25A | EKL6-100-3N2530A | EKL6-100-3N25100A | EKL6-100-3N25300A | ||
| 32A | EKL6-100-3N3230A | EKL6-100-3N32100A | EKL6-100-3N32300A | ||
| 40A | EKL6-100-3N4030A | EKL6-100-3N40100A | EKL6-100-3N40300A | ||
| 63A | EKL6-100-3N6330A | EKL6-100-3N63100A | EKL6-100-3N63300A | ||
| 80A | EKL6-100-3N8030A | EKL6-100-3N80100A | EKL6-100-3N80300A | ||
| 100A | EKL6-100-3N10030A | EKL6-100-3N100100A | EKL6-100-3N100300A | ||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630A | EKL6-100H-1N16100A | EKL6-100H-1N16300A |
| 25A | EKL6-100H-1N2530A | EKL6-100H-1N25100A | EKL6-100H-1N25300A | ||
| 32A | EKL6-100H-1N3230A | EKL6-100H-1N32100A | EKL6-100H-1N32300A | ||
| 40A | EKL6-100H-1N4030A | EKL6-100H-1N40100A | EKL6-100H-1N40300A | ||
| 63A | EKL6-100H-1N6330A | EKL6-100H-1N63100A | EKL6-100H-1N63300A | ||
| 80A | EKL6-100H-1N8030A | EKL6-100H-1N80100A | EKL6-100H-1N80300A | ||
| 100A | EKL6-100H-1N10030A | EKL6-100H-1N100100A | EKL6-100H-1N100300A | ||
| 3P+N | 16A | EKL6-100H-3N1630A | EKL6-100H-3N16100A | EKL6-100H-3N16300A | |
| 25A | EKL6-100H-3N2530A | EKL6-100H-3N25100A | EKL6-100H-3N25300A | ||
| 32A | EKL6-100H-3N3230A | EKL6-100H-3N32100A | EKL6-100H-3N32300A | ||
| 40A | EKL6-100H-3N4030A | EKL6-100H-3N40100A | EKL6-100H-3N40300A | ||
| 63A | EKL6-100H-3N6330A | EKL6-100H-3N63100A | EKL6-100H-3N63300A | ||
| 80A | EKL6-100H-3N8030A | EKL6-100H-3N80100A | EKL6-100H-3N80300A | ||
| 100A | EKL6-100H-3N10030A | EKL6-100H-3N100100A | EKL6-100H-3N100300A | ||
