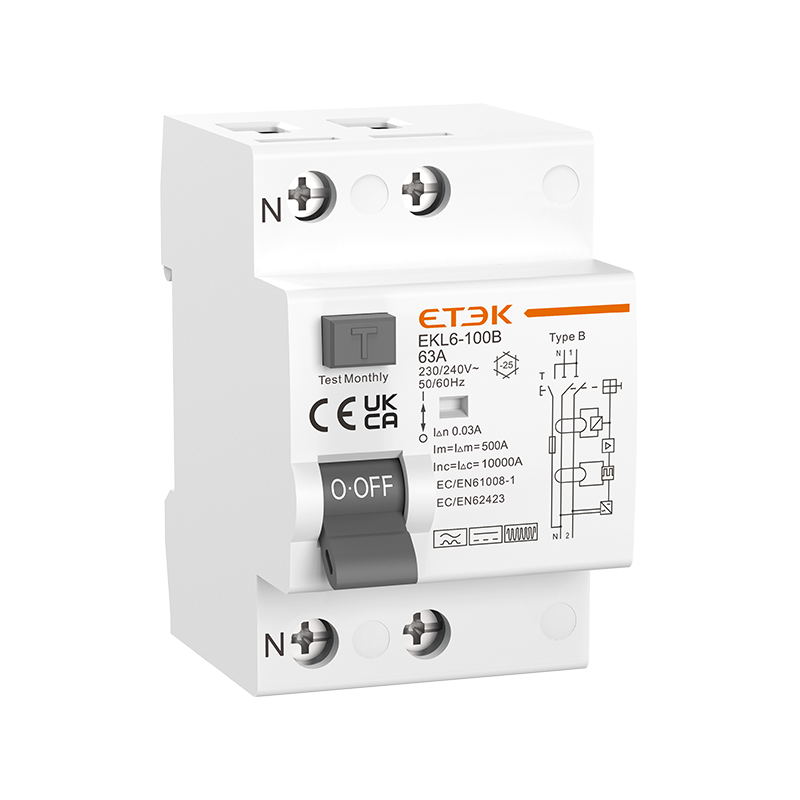

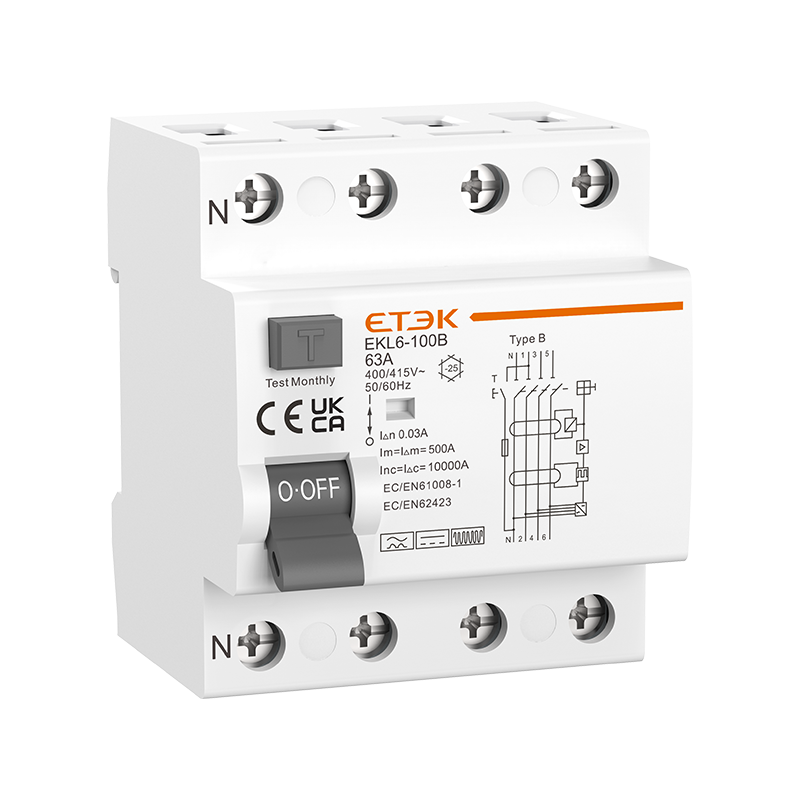

Interruptor diferencial tipo B (RCCB) – 100 A, para vehículos eléctricos y fotovoltaicos.

El interruptor diferencial tipo B EKL6-100B es un dispositivo de corriente residual de vanguardia diseñado para satisfacer las crecientes exigencias de seguridad de las instalaciones eléctricas modernas. Con una capacidad de 100 A y la capacidad de detectar una amplia gama de corrientes de fuga, este robusto interruptor diferencial es ideal para aplicaciones de alta potencia en entornos industriales, sistemas de energía renovable e infraestructura de carga de vehículos eléctricos. El EKL6-100B garantiza una mayor seguridad y fiabilidad, protegiendo tanto al personal como a los equipos de los riesgos asociados a las fugas eléctricas.

Características principales:

• Protección integral contra fugas: Proporciona protección avanzada contra corrientes de fuga de CA, CC pulsante y CC continua para una máxima seguridad en entornos eléctricos complejos.

• Alta capacidad de corriente: su clasificación de 100 A la hace adecuada para aplicaciones de alta potencia y entornos industriales exigentes.

• Amplio rango de frecuencias: Ofrece una protección eficaz para sistemas con frecuencias de hasta 1000 Hz, ideal para instalaciones con inversores y variadores de frecuencia.

• Detección de fugas de alta sensibilidad: Detecta y responde incluso a las corrientes de fuga a tierra más pequeñas, garantizando la máxima seguridad para el personal y los equipos.

• Robusto y fiable: Fabricado con materiales duraderos y de alta calidad para soportar duras condiciones industriales y garantizar un rendimiento de larga duración.

• Fácil instalación y monitorización: Diseñado para un montaje sencillo en riel DIN e incorpora indicadores de estado claros para facilitar la monitorización y la resolución de problemas.

• Certificación global: Cumple con los estándares internacionales de seguridad para interruptores diferenciales tipo B, lo que garantiza una protección fiable y el cumplimiento de la normativa.

Aplicaciones:

• Estaciones de carga e infraestructura para vehículos eléctricos (VE).

• Sistemas de energía solar y otras instalaciones de energías renovables

• Maquinaria industrial y sistemas de automatización

• Centros de datos e infraestructura de TI

• Equipos de soldadura e instalaciones para el trabajo del metal

• Instalaciones médicas con equipos electrónicos sensibles

El interruptor diferencial (RCD) tipo B EKL6-100B de ETEK Electric es la solución ideal para aplicaciones de alta potencia que requieren seguridad eléctrica avanzada. Al elegir el EKL6-100B, garantiza el máximo nivel de protección para sus equipos y personal, asegurando un sistema eléctrico más seguro y confiable.

Preguntas frecuentes – Interruptor diferencial tipo B ETEK EKL6-100B

P1: ¿El interruptor diferencial EKL6-100B admite alimentación inversa (conexión de alimentación inferior)?

R: Sí. El interruptor diferencial ETEK EKL6-100B tipo B admite alimentación inversa .

La fuente de alimentación (red eléctrica) puede conectarse a:

• Terminales superiores: 1, 3, 5, N o

• Terminales inferiores: 2, 4, 6, N

No existe ninguna diferencia funcional ni de seguridad entre la conexión de alimentación superior o inferior.

P2: ¿Afectará el cableado inverso al rendimiento de protección de este interruptor diferencial?

R: No. El cableado inverso no afectará el rendimiento de la protección .

El EKL6-100B funciona mediante un mecanismo de disparo electromagnético , lo que significa:

• La detección de corriente residual sigue siendo precisa.

• Las características de activación permanecen sin cambios.

• Las funciones de seguridad y protección se mantienen en su totalidad.

P3: ¿Es segura la alimentación inversa para un interruptor diferencial tipo B con electrónica interna?

R: Sí. Aunque los interruptores diferenciales tipo B incluyen componentes electrónicos internos para la detección de corriente residual, el mecanismo de disparo en sí es electromagnético .
Por lo tanto, la alimentación inversa no perjudica la detección, la activación ni el rendimiento de seguridad .

P4: ¿Hay que tomar precauciones especiales al usar la alimentación inversa?

A: Cuando utilice la alimentación inversa, asegúrese de lo siguiente:

• Todos los conductores de fase y el neutro están conectados de forma correcta y consistente.

• El par de apriete de los terminales cumple con las instrucciones de instalación.

• La instalación cumple con las normas y reglamentos eléctricos locales aplicables.

Datos técnicos

Estándar		IEC61008-1, IEC62423
Protección		falla a tierra
Tipo de viaje		Electromagnético
Tipo de corriente residual		B: corriente alterna residual, corriente continua pulsante y suave, alta frecuencia (≤1 kHz)
Número de postes		2P(1P+N), 4P(3P+N), Polo N a la izquierda
Corriente nominal en		2P: 16,25,32,40,63A, (80,100A (3 módulos))
		4P: 16, 25, 32, 40, 63 A, 80, 100 A
Tensión nominal Ue		2P(1P+N): 110/230/240V, 4P(3P+N): 240/400/415V
Tensión de aislamiento Ui		500V
Frecuencia nominal		50/60 Hz
Corriente residual nominal de funcionamiento (I△n)		30, 100, 300 mA
Capacidad residual nominal de apertura y cierre (I△m)		500A (In≤50A), 10In (In>50A)
Corriente de cortocircuito Inc = I△c		10.000A
Fusible SCPD		10.000A
Tiempo residual de inactividad bajo I△n		≤0,1 s
Tensión nominal de resistencia al impulso (1,5/50) Uimp		4000 V
Tensión de prueba dieléctrica a frecuencia ind durante 1 minuto		2,5 kV
vida eléctrica		2.000 ciclos
Vida mecánica		4.000 ciclos
Indicador de posición de contacto		verde APAGADO / rojo ENCENDIDO
Indicador de falla a tierra		Blanco: Normal, Rojo: Fallo de fuga
Grado de protección		IP20
Temperatura ambiente		-25℃~+40℃, Máx. 95% de humedad
Tipo de conexión de terminal		Barra colectora de tipo cable/pin/horquilla
Tamaño máximo del terminal para el cable		35 mm 2
Par de apriete máximo		2,5 Nm
Instalación		Montaje en riel DIN de 35 mm
Método de entrada		Bidireccional

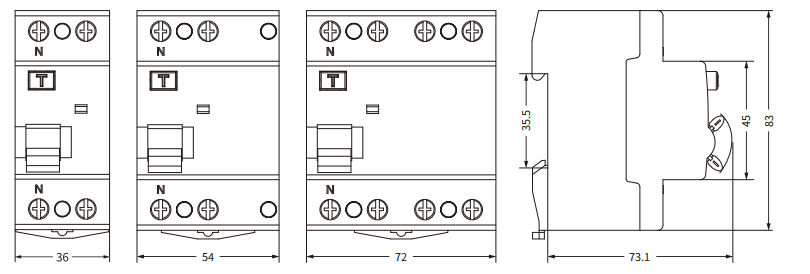

Dimensiones

Formulario de selección de productos
