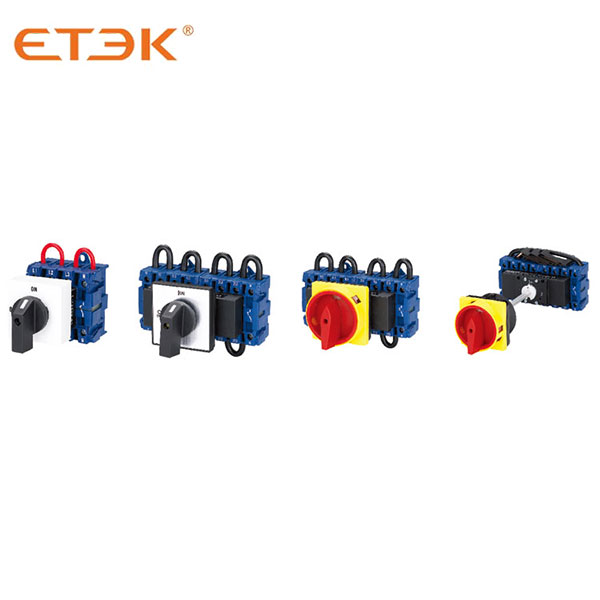

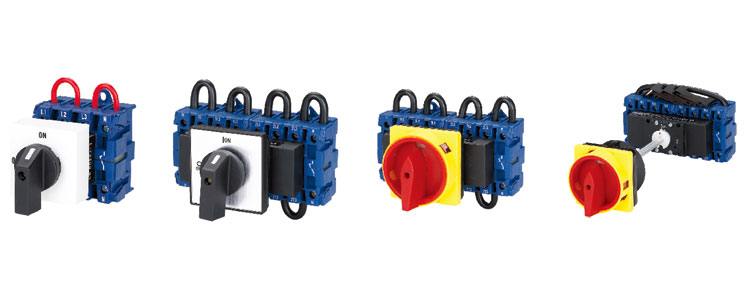

Interruptor de leva rotativo tipo DC PV EKIS30

Introducción

● Interruptores de aislamiento serie EKIS30 aplicados a circuitos de CA 50 Hz con voltaje de trabajo de hasta 440 V y corriente de trabajo nominal de hasta 100 A.
● EKIS30 es adecuado para controlar: aire acondicionado, bombas de agua y equipos de ventilación, y motores de CA con pequeña potencia.
● Los interruptores rotativos de la serie EKIS30 tienen 7 clasificaciones de corriente: 20 A, 25 A, 32 A, 40 A, 63 A, 80 A y 100 A.
● La serie EKIS30 tiene terminales de protección para los dedos, lo que ofrece una ventaja adicional.
● Los interruptores de la serie EKIS30 tienen una distancia de aislamiento mayor y una respuesta de desconexión rápida. Y son una buena opción para circuitos de CC. EKIS30 tiene un contacto adicional que nos permite instalar el contacto por separado.
● Los interruptores rotativos de la serie EKIS cumplen con: IEC60947-3.

Condiciones de trabajo

● La temperatura ambiente no debe superar los 40 ℃ y la temperatura promedio, medida durante un período de 24 horas, no debe superar los 35 ℃.
● La temperatura ambiente no debe ser inferior a -25 ℃
● No debe instalarse a más de 2000 m sobre el nivel del mar.
● La humedad no debe superar el 50% cuando la temperatura ambiente es de 40 ℃ y se permite una humedad mayor para temperaturas más bajas.

Condiciones de instalación

● Se requiere un ambiente limpio
● Por favor, siga nuestro manual

Clasificación

● Clasificados por utilización
(1) CA-23A
(2) AC-3

● Clasificado por nivel de protección
(1) Sin caja de plástico: IP20
(2) Con caja de plástico: IP65

Interruptor de aislamiento EKIS30 PV TIPO CC

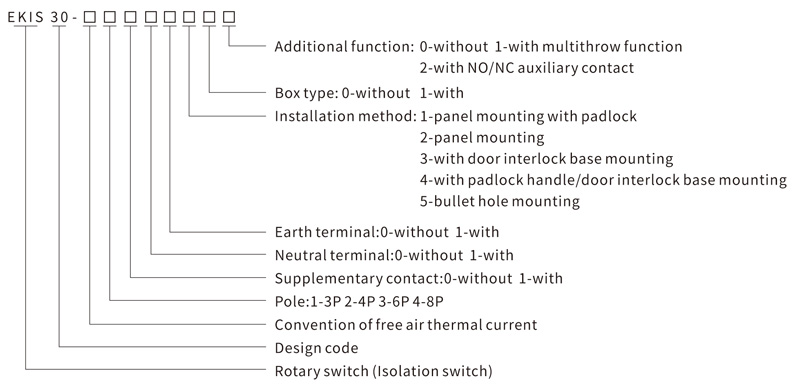

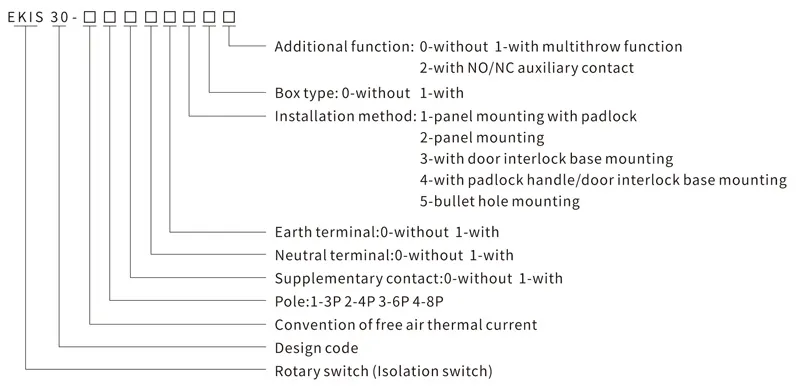

Designación

Longitud de pelado

Dimensiones

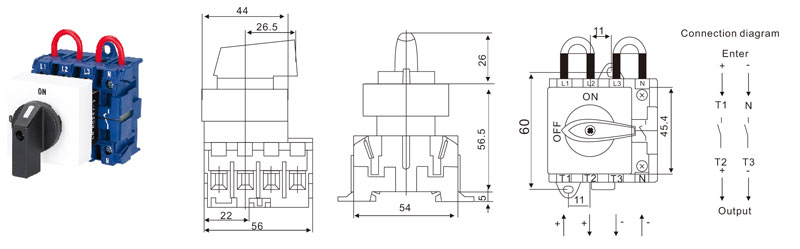

4 polos CC

Descripción	Corriente de trabajo	Voltaje de trabajo (CC)	Voltaje máximo de carga fotovoltaica (CC)	Tensión de aislamiento	Diámetro del cable de conexión (mm)
EKIS30-20	16A	450 V	520 V	690 V	φ2,5
EKIS30-32	25A	450 V	520 V	690 V	φ4
EKIS30-40	32A	450 V	520 V	690 V	φ4,5
EKIS30-20	12A	500 V	575 V	690 V	φ2,5
EKIS30-32	20A	500 V	575 V	690 V	φ4

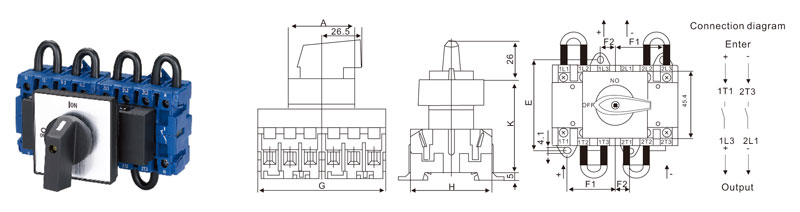

6 polos CC

Descripción	A	mi	F1	F2	GRAMO	yo	K
EKIS30-20/32	44	60	32	10	84	54	64
EKIS30-40	105.4	70	37.5	12.5	100	64	62,5

Categoría de uso: DC-22A

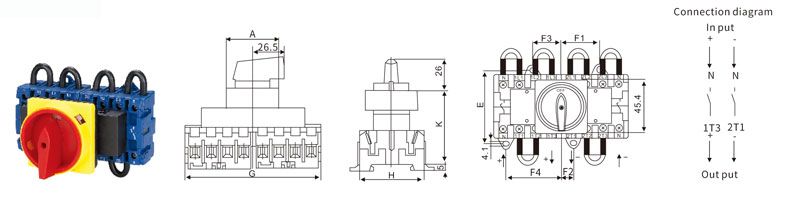

8 polos CC

Descripción	A	mi	F1	F2	F3	F4	GRAMO	yo	K
EKIS30-20/32	44	60	32	10	24	46	111	54	64
EKIS30-40	105.4	70	37.5	12.5	28.5	53.5	132	64	62,5

Categoría de uso: DC-22A

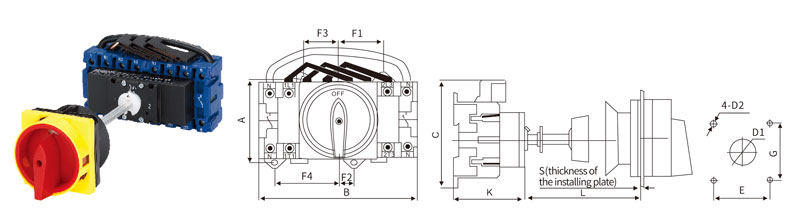

8 polos CC

Descripción	Dimensiones (mm)										Instalación (mm)
	A	B	do	K	F1	F2	F3	F4	yo	S	mi	GRAMO	D1	D2
EKIS30-20	60	111	78	50,5	32	10	24	46	32 ~ 150	1~5	48	48	22	4.5
EKIS30-25	60	111	78	50,5	32	10	24	46	32 ~ 150	1~5	48	48	22	4.5
EKIS30-32	60	111	78	50,5	32	10	24	46	32 ~ 150	1~5	48	48	22	4.5
EKIS30-40	70	132	90	61	37.5	12.5	28.5	53.5	32 ~ 150	1~5	48	48	22	4.5
EKIS30-63	70	132	90	61	37.5	12.5	28.5	54.5	32 ~ 150	1~5	48	48	22	4.5

Categoría de uso: DC-22A
