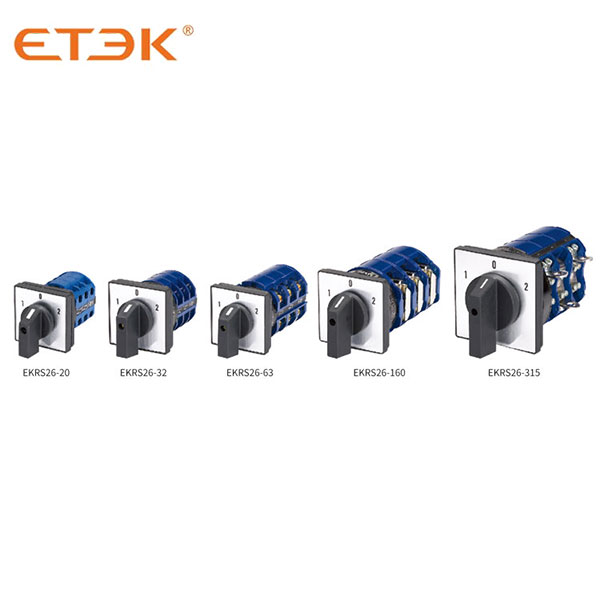

EKRS26 Rotary Switch
EKRS26 Rotary Switch
EKRS26 Rotary Switch
EKRS26

Interruptor de leva rotativo

El interruptor rotativo EKRS26 se aplica principalmente a circuitos de CA de 440 V o menos, de 50 Hz, o a circuitos de CC de 240 V o menos. Se utiliza para la apertura, el cierre y la conmutación de circuitos mediante operación manual poco frecuente. Sus aplicaciones típicas incluyen: interruptor de control para motores trifásicos, interruptor de control para cuadros eléctricos, interruptor de control para instrumentos y conmutador para maquinaria y máquinas de soldar.

Consultar ahora PDF

Interruptor de leva rotativo

Consultar ahora PDF

Descripción general del producto

Introducción

El interruptor rotativo de la serie EKRS se aplica principalmente a circuitos de CA de 440 V o inferiores, de 50 Hz, o a circuitos de CC de 240 V o inferiores. Se utiliza para la apertura, el cierre y la conmutación de circuitos, incluso con poca frecuencia de operación manual. Sus aplicaciones típicas incluyen: interruptor de control para motores trifásicos, interruptor de control para cuadros eléctricos, interruptor de control para instrumentos y conmutador para maquinaria y máquinas de soldar.

● La serie cumple con las normas IEC 60947-3 e IEC 60947-5-1.
● La serie EKRS26 tiene 8 valores nominales de corriente: 10A, 20A, 25A, 32A, 63A, 125A, 160A y 315A.
● Los interruptores rotativos de la serie EKRS26 fueron diseñados para múltiples funciones y una amplia variedad de aplicaciones.
● Los modelos EKRS26-10, EKRS26-20, EKRS26-25 y EKRS26-32F cuentan con terminales de protección contra el contacto con los dedos.
● Ambos son aplicables en circuitos donde se requiere un control físico.
● Podemos equipar cajas protectoras para 20A, 25A, 32A y 63A.

Condiciones de trabajo

● La temperatura ambiente no supera los 40 ℃ y la temperatura media, medida durante un período de 24 horas, no supera los 35 ℃.
● La temperatura ambiente no debe ser inferior a -25℃
● No debe instalarse a más de 2000 m sobre el nivel del mar.
● La humedad no debe superar el 50% cuando la temperatura ambiente es de 40℃ y se permite una mayor humedad para temperaturas más bajas.

Condiciones de instalación

● Se requiere un entorno limpio
● Por favor, siga nuestro manual.

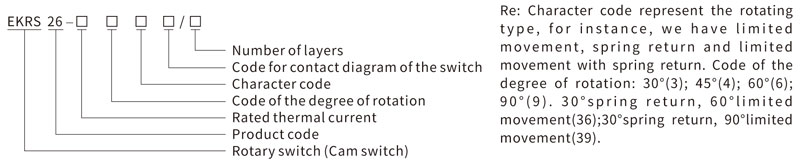

Designación

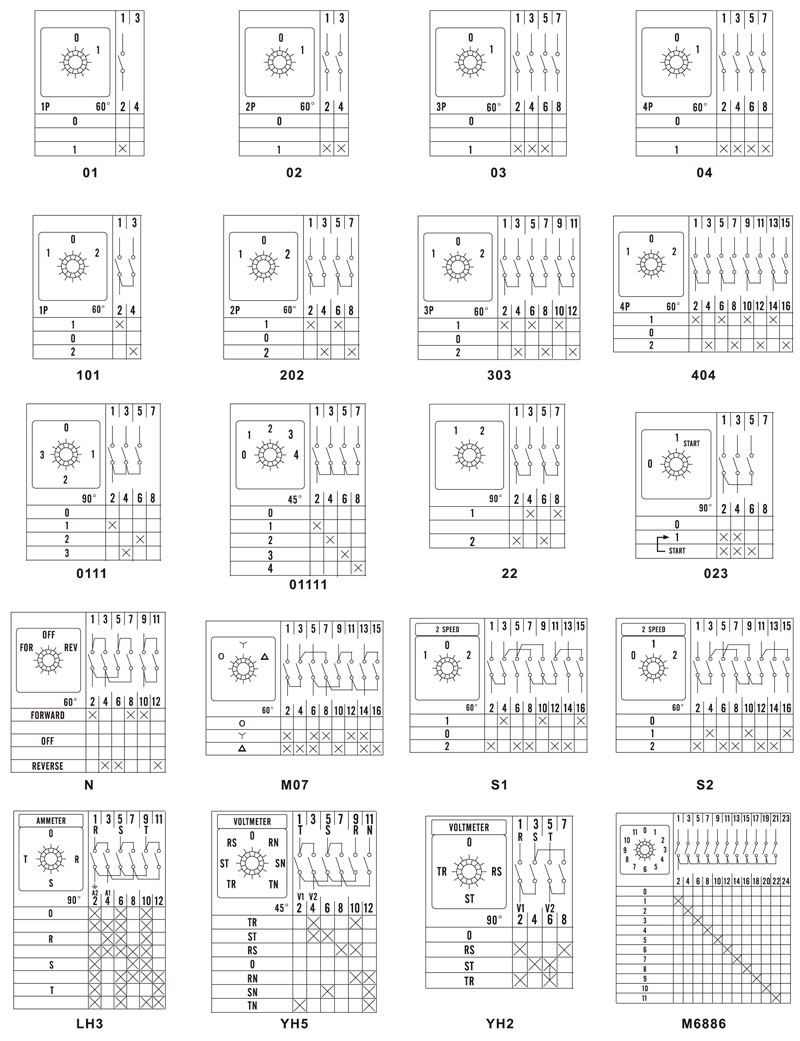

Utilizar como interruptores de control

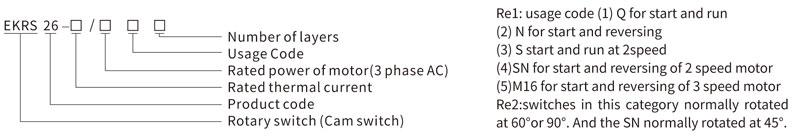

Utilizar como interruptores de motor

Utilizar como interruptor de control para un circuito principal.

1. Clasificados por utilización

● Interruptor de conmutación
● Interruptor del motor
● Interruptor de control

2. Clasificado por operación

Movimiento limitado
● Regreso en primavera
● Movimiento limitado con retorno por resorte

3. Clasificado por sistema de contacto

● Los interruptores con movimiento limitado podrían tener un máximo de 12 capas (para 32 A o menos). Y para 63 A o más podrían tener un máximo de 8 capas.
● Los interruptores con retorno por resorte podrían tener un máximo de 3 capas.
● Los interruptores de motor podrían tener un máximo de 6 capas.

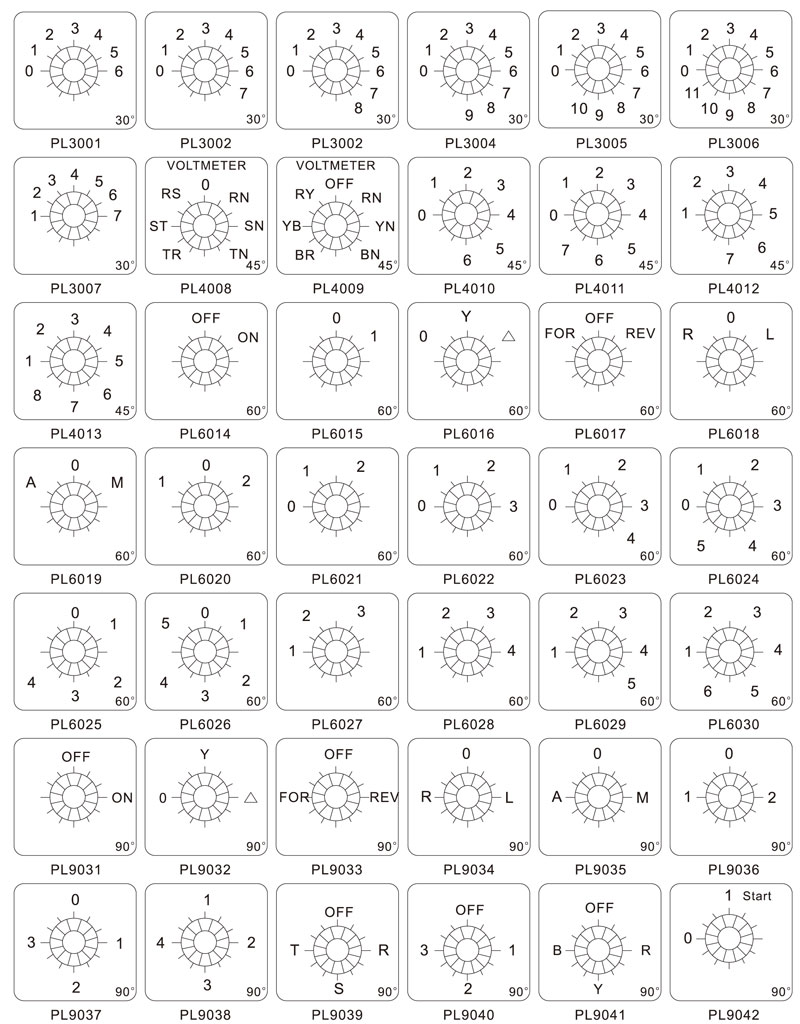

4. Diagrama de funcionamiento y posición del mango
Operación
ángulo
Personaje
código
Posición del mango
Rotación de 30° Rotación de 45° Rotación de 60° Rotación de 90°
Primavera
regreso
A 0° ← 30° 0° ← 45° 0° ← 60° 0° ← 90°
B 30° → 0° ← 30° 45° → 0° ← 45° 60° → 0° ← 60° 90° → 0° ← 90°
incógnita 60° → 30° → 0° ← 30° ← 60° 90° → 45° → 0° ← 45° ← 90°
Y 90° → 60° → 30° → 0° ← 30° ← 60° ← 90°
Limitado
movimiento
do 0° 30° 0° 45° 0° 60°
D 30° 0° 30° 45° 0° 45° 60° 0° 60°
mi 30° 0° 30° 60° 45° 0° 45° 90° 60° 0° 60° 120°
F 60° 30° 0° 30° 60° 90° 45° 0° 45° 90° 60° 0° 60° 120°
GRAMO 60° 30° 0° 30° 60° 90° 90° 45° 0° 45° 90° 135° 120° 60° 0° 60° 120° 180°
H 90° 60° 30° 0° 30° 60° 90° 135° 90° 45° 0° 45° 90° 135°
I 90° 60° 30° 0° 30° 60° 90° 120° 135° 90° 45° 0° 45° 90° 135° 180°
J 120° 90° 60° 30° 0° 30° 60° 90° 120°
K 20° 90° 60° 30° 0° 30° 60° 90° 120° 150°
L 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
METRO 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° 180°
norte 45° 45° 30° 30°
PAG 90° 0° 90°
T 0° 90°
V 90° 0°
Limitado
movimiento
con primavera
devolver
R 30° 0° ← 30° 270° 0° 90° 180°
Q 30° → 0° 60° 135° 90° 45° 0° ← 45°
S 135° 90° 45° 0° ← 45°
W 30° → 90° 0° ← 30° 90° → 45° 0° 45° ← 90°

Vida mecánica

Vida útil mecánica sin carga: 0,1 × 10⁶ veces, frecuencia de funcionamiento: 120 veces/h.
Vida útil mecánica con carga: 0,03×10⁶ veces, frecuencia de funcionamiento: 120 veces/h.

Parámetros técnicos

Datos técnicos

Descripción EKRS
26-10
EKRS
26-20
EKRS
26-25
EKRS
26-32
EKRS
2626-63
EKRS
26-125
EKRS
26-160
EKRS
26-315
Tensión de aislamiento nominal Interfaz de usuario V 660 660 660 660 660 660 660 660
Corriente térmica nominal Yo A 10 20 25 32 63 125 160 315
Tensión nominal de funcionamiento Ue V 240 440 240 440 240 440 240 440 240 440 240 440 240 440 240 440
Corriente nominal de trabajo Ie
AC-21A, AC-22A A 10 10 20 20 25 25 32 32 63 63 100 100 150 150 315 315
AC-23A A 7.5 7.5 15 15 22 22 30 30 57 57 90 90 135 135 265 265
AC-2 A 7.5 7.5 15 15 22 22 30 30 57 57 90 90 135 135 265 265
AC-3 A 5.5 5.5 11 11 15 15 22 22 36 36 75 75 95 95 110 110
AC-4 A 1,75 1,75 3.5 3.5 6.5 6.5 11 11 15 15 30 30 55 55 95 95
AC-15 A 2.5 1.5 5 4 8 5 14 6
AC-13 A 0,4 0,5
Fuerza
AC-23A KW 1.8 3 3.7/
2.5
7.5/
3.7
5.5
/3
11/
5.5
7.5
/4
1.5/
7.5
15
/10
30/
18.5
30/
15
45/
22
37/
22
75/
37
75/
37
132
/55
CA-2 kW KW 2.5 3.7 4 7.5 5.5 11 7.5 15 18.5 30 30 45 37 55 55 95
CA-3 kW KW 1.5 2.2

3/
2.2

5,5/3 4/3

7.5
/3.7

5.5
/4

11/
5.5

11
/6

18.5
/11
15/
7.5
30
/13
22
/11
37/
18.5
27
/22
55
/30
CA-4 kW KW 0,37 0,55

0,55/
0,75

1.5/
1.5

1.5
/1.1

3/
2.2

2.7
/1.5

5.5
/3

5.5
/2.4

7.5
/4
6/3 12/
5.5
10
/4
15/
7.5
15/
7.5
25
/11

Re1: Neutral
Re2: El poder bajo:
AC-23A, AC-3 y AC-4 son trifásicos de tres polos, y el denominador representa la potencia en monofásico de dos polos.

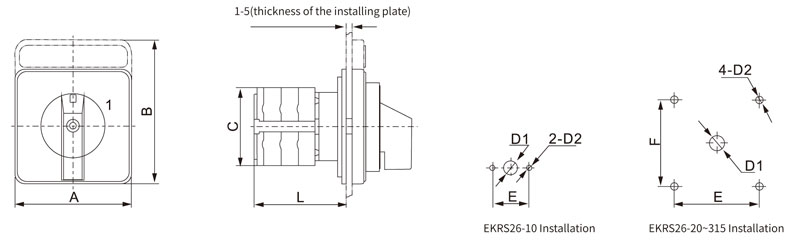

Dimensiones

Diagrama general del panel

Dimensiones e instalación

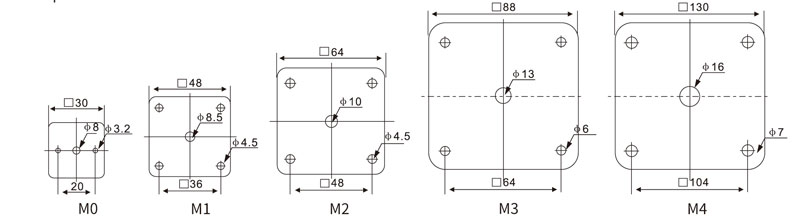

Placa de escudo cuadrada y placa de escudo rectangular

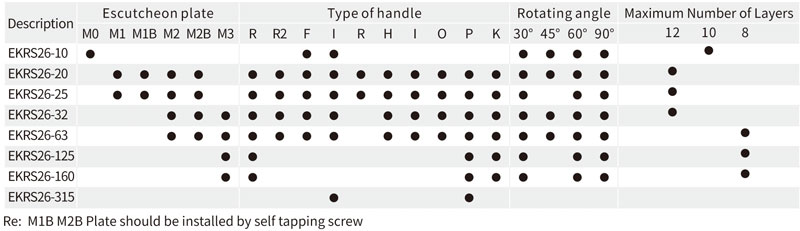

Formulario de selección de productos

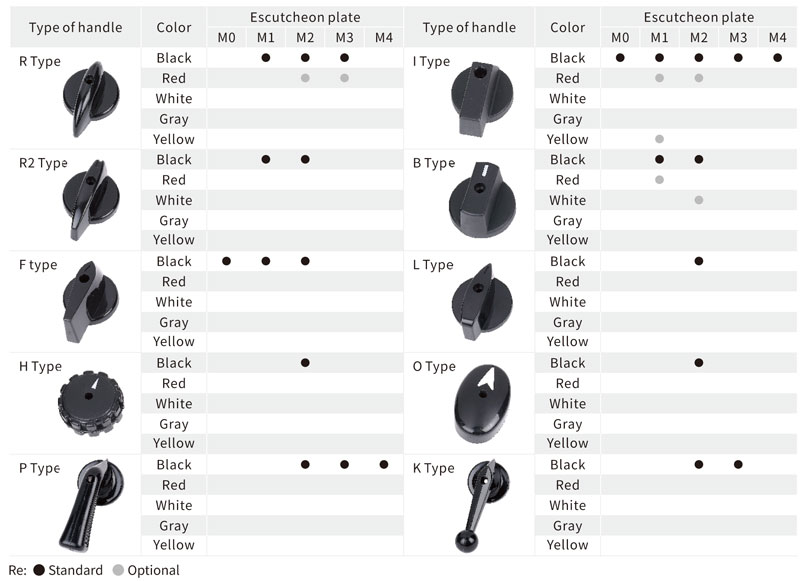

Escutcheon plate Type pf Handle





Description Escutcheon plate Dimensions(mm) Installation(mm)
A B C L E F D1 D2
EKRS26-10 M0 square 30 30 28 22+8n 20   φ8 φ3.2
EKRS26-20 M1 square 48 48 43 22+9.6n 36 36 φ8.5 φ4.5
M1 rectangular 48 60 43 22+9.6n 36 36 φ8.5 φ4.5
M2 square     64 64 43 25+9.6n 48 48 φ10 φ10 φ4.5 φ4.5
M2 rectangular 64 80 34 25+9.6n 48 48
EKRS26-25 M1 square 48 48 45.2 23+12.8n 36 36 φ8.5 φ4.5
M1 rectangular 48 60 45.2 23+12.8n 36 36 φ8.5 φ4.5
M2 square     64 64 45.2 26.5+12.8n 48 48 φ10 φ10 φ4.5 φ4.5
M2 rectangular 64 88 45.2 26.5+12.8n 48 48
EKRS26-32 M2 square 64 64 58 29.2+12.8n 48 48 φ10 φ4.5
M2 rectangular 64 80 58 29.2+12.8n 48 48 φ10 φ4.5
M3 square 88 88 58 29.2+12.8n 68 68 φ13 φ6
EKRS26-63 M2 square 64 64 66 29.2+21.5n 48 48 φ10 φ4.5
M2 rectangular  64 80 66 29.2+21.5n 48 48 φ10 φ13 φ4.5
M3 square 88 88 66 29.2+21.5n 68 68   φ6
EKRS26-125 M3 square 88 88 84 35+26.5n 68 68 φ13 φ6
EKRS26-160 M3 square 88 88 88 35+32.5n 68 68 φ13 φ6
EKRS26-315 M4 square 130 130 126 39.5+38.5n 104 104 φ16 φ7

Re: n for number of layers

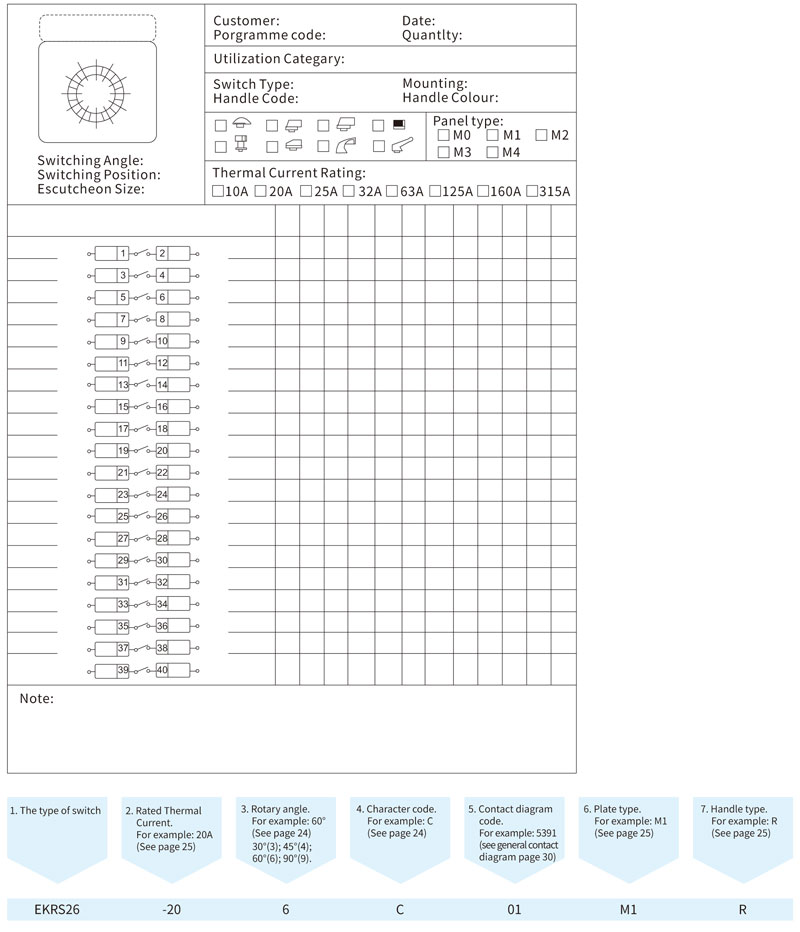

Customized Programme Form (CPF)

Due to the flexibility selection of EKRS series contact ratings and number of contacts etc, their combination number is almost limitless, to ensure that a right switch is chosen for the application, so -we prepare the following Customized programme Form for our customers order special switches. Only EKRS26 series.
