Caja para estación de pulsadores ∅22 mm IP65

Las cajas para pulsadores EKCB están diseñadas para pulsadores, interruptores y luces piloto de 22 mm de diámetro. Estas cajas protegen los pulsadores de daños y desgaste, preservando así la integridad de los contactos eléctricos sensibles.

● Tipo: de 1 a 5 agujeros
● Materiales ABS no ignífugos
● Grado de protección IP65 según EN60529
● Colores: Caja gris; cubierta amarilla o blanca.
● Rango de temperatura: -40℃ a +100℃

Consultar ahora PDF

Descripción general del producto

Tipo: Disponibles de 1 a 5 orificios, con alturas de 60 mm y 73 mm.
Materiales ABS no ignífugos. (Se puede personalizar con material autoextinguible).
Grado de protección IP65 según EN60529.
Colores: Caja gris; cubierta amarilla o blanca.
Entrada de cable roscada con conducto de membrana: prensaestopas PG13.5 o M20.
Rango de temperatura: -40℃ a +100℃

Parámetros técnicos

Datos técnicos

Tipo	Color de la cubierta	Modelo	Descripción
1 agujero	Blanco	EKCB-A1W	Caja para pulsador IP65, 1 orificio, plástico, blanco, orificio de 22 mm, altura 60 mm
1 agujero	Amarillo	EKCB-A1Y	Caja para pulsador IP65, 1 orificio, plástico, amarillo, orificio de 22 mm, altura 60 mm

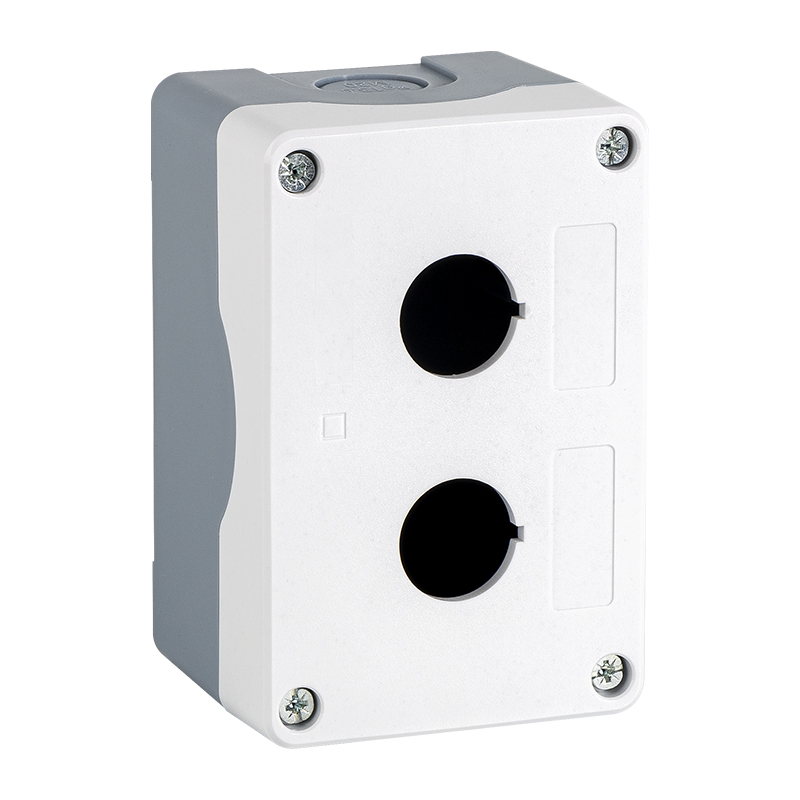

2 agujeros	Blanco	EKCB-A2W	Caja para pulsador IP65, 2 orificios, plástico, blanco, orificio de 22 mm, altura 60 mm
2 agujeros	Amarillo	EKCB-A2Y	Caja para pulsador IP65, 2 orificios, plástico, amarillo, orificio de 22 mm, altura 60 mm
3 agujeros	Blanco	EKCB-A3W	Caja para pulsador IP65, 3 orificios, plástico, blanco, orificio de 22 mm, altura 60 mm
3 agujeros	Amarillo	EKCB-A3Y	Caja para pulsador IP65, 3 orificios, plástico, amarillo, orificio de 22 mm, altura 60 mm
4 agujeros	Blanco	EKCB-A4W	Caja para pulsador IP65, 4 orificios, plástico, blanco, orificio de 22 mm, altura 60 mm
4 agujeros	Amarillo	EKCB-A4Y	Caja para pulsador IP65, 4 orificios, plástico, amarillo, orificio de 22 mm, altura 60 mm
5 hoyos	Blanco	EKCB-A5W	Caja para pulsador IP65, 5 orificios, plástico, blanco, orificio de 22 mm, altura 60 mm
5 hoyos	Amarillo	EKCB-A5Y	Caja para pulsador IP65, 5 orificios, plástico, amarillo, orificio de 22 mm, altura 60 mm
1 agujero	Blanco	EKCB-B1W	Caja para pulsador IP65, 1 orificio, plástico, blanco, orificio de 22 mm, altura 73 mm.
1 agujero	Amarillo	EKCB-B1Y	Caja para pulsador IP65, 1 orificio, plástico, amarillo, orificio de 22 mm, altura 73 mm.
2 agujeros	Blanco	EKCB-B2W	Caja para pulsador IP65, 2 orificios, plástico, blanco, orificio de 22 mm, altura 73 mm.
2 agujeros	Amarillo	EKCB-B2Y	Caja para pulsador IP65, 2 orificios, plástico, amarillo, orificio de 22 mm, altura 73 mm.
3 agujeros	Blanco	EKCB-B3W	Caja para pulsador IP65, 3 orificios, plástico, blanco, orificio de 22 mm, altura 73 mm.

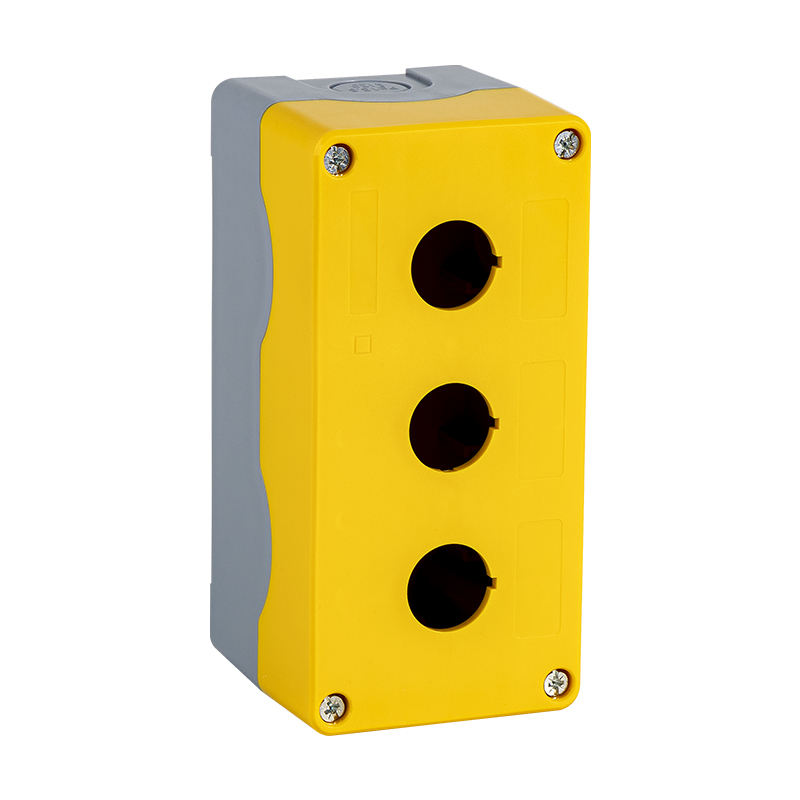

3 agujeros	Amarillo	EKCB-B3Y	Caja para pulsador IP65, 3 orificios, plástico, amarillo, orificio de 22 mm, altura 73 mm.
4 agujeros	Blanco	EKCB-B4W	Caja para pulsador IP65, 4 orificios, plástico, blanco, orificio de 22 mm, altura 73 mm.
4 agujeros	Amarillo	EKCB-B4Y	Caja para pulsador IP65, 4 orificios, plástico, amarillo, orificio de 22 mm, altura 73 mm.
5 hoyos	Blanco	EKCB-B5W	Caja para pulsador IP65, 5 orificios, plástico, blanco, orificio de 22 mm, altura 73 mm.
5 hoyos	Amarillo	EKCB-B5Y	Caja para pulsador IP65, 5 orificios, plástico, amarillo, orificio de 22 mm, altura 73 mm.

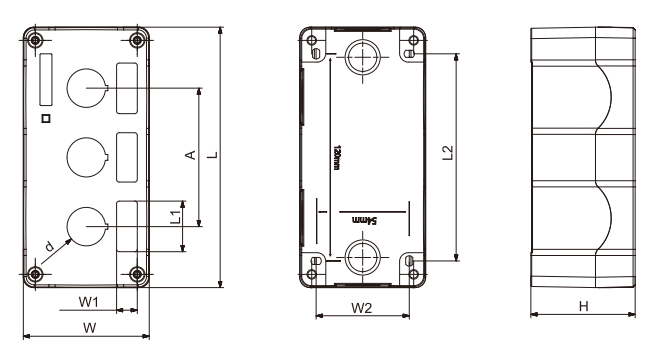

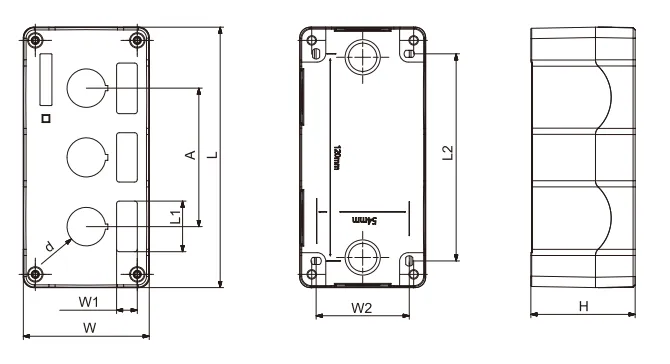

Dimensiones

Modelo	L	W	H	L1	W1	L2	W2	A	d
EKCB-A1	73	73	60	29	12	40	54	/	Φ 22
EKCB-A2	111	73	60	29	12	80	54	40	Φ 22
EKCB-A3	151	73	60	29	12	120	54	80	Φ 22
EKCB-A4	191	73	60	29	12	160	54	120	Φ 22
EKCB-A5	231	73	60	29	12	200	54	160	Φ 22
EKCB-B1	73	73	73	29	12	40	54	/	Φ 22
EKCB-B2	111	73	73	29	12	80	54	40	Φ 22
EKCB-B3	151	73	73	29	12	120	54	80	Φ 22
EKCB-B4	191	73	73	29	12	160	54	120	Φ 22
EKCB-B5	231	73	73	29	12	200	54	160	Φ 22
