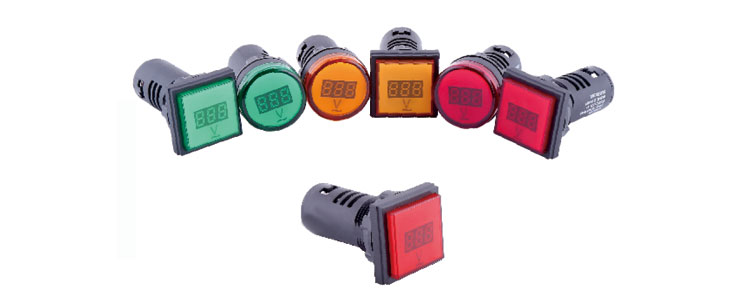

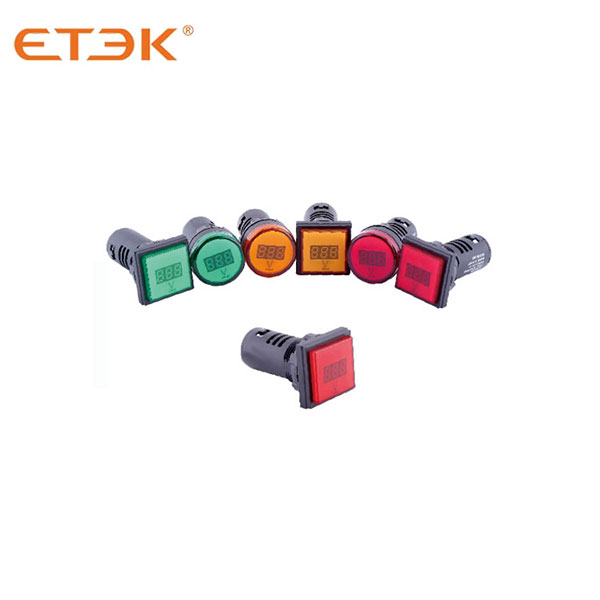

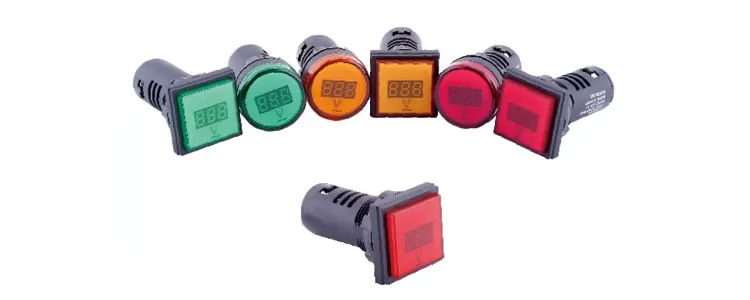

Voltímetro digital con pantalla LED para instalación en panel de 22 mm

Modo y explicación

Datos técnicos

Resumen

Los productos de la serie EKLV22 son voltímetros digitales de dos hilos y tres vías para corriente alterna y continua.
● Los productos utilizan una pantalla digital de tubo LED de larga duración de 2,5 pulgadas con una carcasa cuadrada compacta, de fácil instalación.
● Rango de medición del producto: CA 80V-500V, CC 5-120V, frecuencia 50/60Hz.
● Los productos utilizan un sistema de dos cables, la CA se conecta directamente a la línea neutra y a la línea de fuego,
● Los dispositivos de CC tienen función de protección contra conexión de polaridad inversa.

Condiciones de funcionamiento

● Temperatura ambiente: -10 ~ +55℃
● Presión de trabajo: 80-106 kPa
● Humedad relativa del aire: 10-80% (sin condensación)
● Sol: no hay sol

Parámetro técnico

● Tensión de funcionamiento: CA 80-500V, CC 8-150V
● Frecuencia de funcionamiento: 50/60 Hz
● Corriente de trabajo: ≤20 mA
● Precisión de medición: 1.0
● Frecuencia de medición: <200 MS/tiempo
● Tamaño del orificio de montaje: φ22 mm

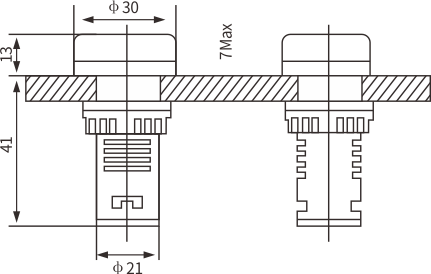

Dimensiones

Lista de referencias de tipos
Estilo	Nombre	Tipo	Color	Voltaje	Dimensiones del contorno
	Medidor de voltaje LED φ22	EKLV22-RAV	Blanco	CA 80-500 V
			Verde
			Rojo
			Amarillo
			Azul
	Medidor de voltaje LED φ22	EKLV22-SAV	Blanco	CA 80-500 V
			Verde
			Rojo
			Amarillo
			Azul
	Medidor de voltaje LED φ22	EKLV22-RDV	Blanco	DC5-120V
			Verde
			Rojo
			Amarillo
			Azul
	Medidor de voltaje LED φ22	EKLV22-SDV	Blanco	DC5-120V
			Verde
			Rojo
			Amarillo
			Azul

Formulario de selección de productos
