● Aplicaciones compatibles: Tuya, Smart life
● Método de comunicación: WiFi, ZIGBEE, RS485
● Función: Control remoto, encendido y apagado temporizado, recierre automático
● Corriente nominal: 6~63A
● Polos: 1P+N
● Tensión nominal de funcionamiento: 230/240 V~
● Tipo de protección: CA, A
● Corrientes de sensibilidad nominal IΔn: 10, 30, 100, 300 mA
● Capacidad de ruptura nominal: 6 kA
● Curva de viaje: B,C
● Temperatura ambiente: -25℃ a +40℃

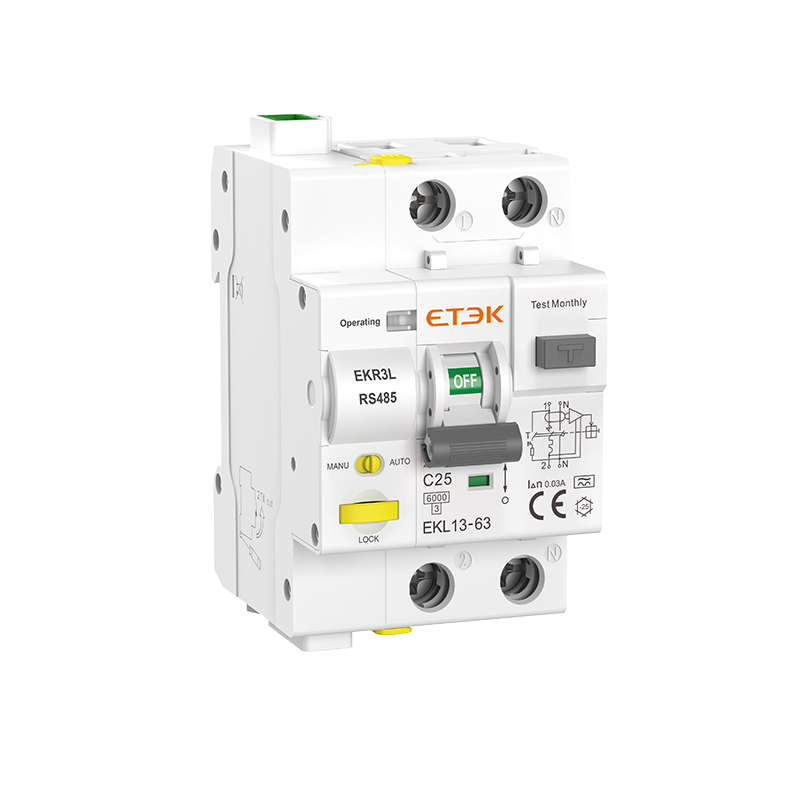

El interruptor diferencial inteligente EKR3L ofrece protección contra sobrecargas, cortocircuitos y fugas, como los interruptores automáticos tradicionales, además de la posibilidad de controlarlo y monitorizarlo de forma remota mediante la aplicación Tuya o la plataforma RS485. También incorpora una función de reconexión automática para mejorar la fiabilidad del suministro eléctrico.
El interruptor diferencial inteligente EKR3L combina las características de protección tradicionales con la tecnología moderna para hogares inteligentes, brindando a los usuarios mayor seguridad, comodidad y control sobre sus sistemas eléctricos. Es especialmente útil para la gestión remota de circuitos eléctricos y puede integrarse en sistemas más amplios de automatización de edificios o hogares inteligentes.
Protección tradicional:
Protección contra sobrecarga
Protección contra cortocircuitos
Protección contra fugas (corriente residual)
Capacidades inteligentes:
Control remoto a través de la aplicación Tuya o la plataforma RS485.
Opciones de comunicación Wi-Fi, ZigBee, RS485 o por contacto seco.
Aplicaciones compatibles: Tuya, Smart Life
Funciones avanzadas:
Control remoto de apertura y cierre
Tareas de temporización (programación de encendido/apagado)
Monitorización del estado del interruptor en tiempo real
Función de recierre automático integrada opcional
Modo automático, modo manual:
El modo automático permite el control remoto (aplicación Tuya, RS485).
Modo manual, solo admite operación manual local
Candado mecánico:
Al extraer el seguro mecánico, el interruptor queda bloqueado, impidiendo que se encienda. Para restablecer el funcionamiento del dispositivo, presione el seguro mecánico hacia abajo.
Aplicaciones:
Sistemas domésticos inteligentes que pueden integrarse en la solución general de automatización del hogar.
Edificios comerciales que permiten una gestión energética centralizada.
Instalaciones industriales que permiten la monitorización y el control remoto de circuitos individuales.
Lugares donde el consumo de electricidad requiere un control regular, como la iluminación de vallas publicitarias y la iluminación de áreas públicas.
| Tipo de protección (fuga eléctrica) | A, CA | ||
| Polos | 1P+N, línea N con desconexión | ||

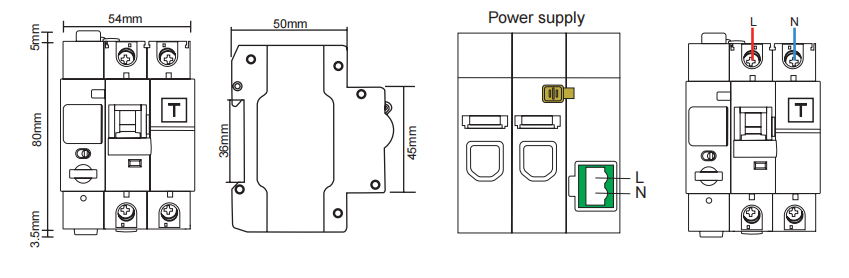

| Terminal de suministro | LN (Es recomendable tomar la energía de la línea de entrada) | ||
| Tensión de alimentación | 220/230 V | ||
| Consumo de energía en modo de espera | <3W | ||
| Indicador de estado | CONDUJO | ||
| Tensión de funcionamiento | 230/240 V | ||
| Frecuencia nominal | 50/60 Hz | ||
| Corriente nominal de funcionamiento | 10, 16, 25, 32, 40, 50, 63A | ||
| Corrientes de sensibilidad nominal IΔn | 10, 30, 100, 300 mA | ||
| Tiempo de desconexión de corriente nominal bajo IΔn | ≤0,1S | ||
| Capacidad residual nominal de apertura y cierre IΔm | 500A (In ≤ 50A), 10In (In > 50A) | ||
| Capacidad de rotura nominal | 6 kA, 10 kA | ||
| Clase de limitación de energía | 3 | ||
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4kV | ||
| Tensión de prueba dieléctrica a frecuencia inductante durante 1 minuto | 2kV | ||
| Curva de viaje | B: (3-5) x pulg, C: (5-10) x pulg | ||
| Tiempo de viaje | < 0,2 s | ||
| vida eléctrica | 4000 ciclos | ||
| Vida mecánica | 10000 ciclos | ||
| Método de comunicación | WiFi (Tuya), 2,4 GHz | ||
| ZigBee (Tuya) | |||
| Contacto seco | |||
| RS485, Velocidad de transmisión: 2400/ 4800/ 9600 (predeterminada) | |||
| Seguridad Operacional | Candado mecánico, garantiza la seguridad durante el mantenimiento en el sitio. | ||
| Monitoreo de datos físicos | Estado del interruptor, estado de funcionamiento del dispositivo | ||
| Descripción de la función | Protección contra sobrecarga | ||
| Protección contra cortocircuitos | |||
| Protección contra fugas | |||
| Múltiples tiempos | |||
| Mando a distancia | |||
| Cierre automático | |||
| Cierre automático | Horarios de cierre | 3 veces (WiFi-Tuya) | 5 veces (RS485) |
| Hora de cierre | Primera vez: 10 segundos; | Primera vez: 60 segundos; | |
| Segunda vez: 60 segundos; | Segunda vez: 90 segundos; | ||
| Tercer intento: 300 segundos; | La tercera vez: 1800 segundos; | ||
| Cuarta vez: 2700 segundos; | |||
| Quinta vez: 3600 segundos; | |||
| Restablecer la hora de cierre | No se producirán más disparos ni reinicios manuales dentro de los 15 minutos posteriores al cierre exitoso. | No se producirá ningún disparo ni reinicio manual en los 60 segundos posteriores al cierre correcto. Rango de ajuste de tiempo: 5-600 segundos. | |
| Grado de protección | IP20 | ||
| Temperatura ambiente | -25℃ a +55℃ (La capacidad de corriente se reduce significativamente a 70℃) | ||
| Temperatura de almacenamiento | -25℃ a +70℃ | ||
| Tamaño máximo del terminal de alimentación para el cable | 2,5 mm² | ||
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin/horquilla | ||
| Tamaño máximo del terminal superior/inferior para cable | 25 mm² | ||
| Altitud | ≤2000 m | ||
| Montaje | Montaje en riel DIN de 35 mm | ||
| Conexión | Desde arriba | ||
