● Aplicaciones compatibles: Tuya, Smart life
● Funciones: Control remoto, Encendido y apagado temporizado, Medición (1P, 2P)
● Corriente nominal: 16~100A
● Polos: 1, 2, 3, 4P
● Tensión nominal de funcionamiento: 220/230 VCA (1,2P), 380/400 VCA (3,4P)
● Capacidad de ruptura nominal: 6 kA
● Curva de viaje: B, C, D
● Método de comunicación: WiFi, ZIGBEE, RS485
● Temperatura ambiente: -25℃ a +40℃

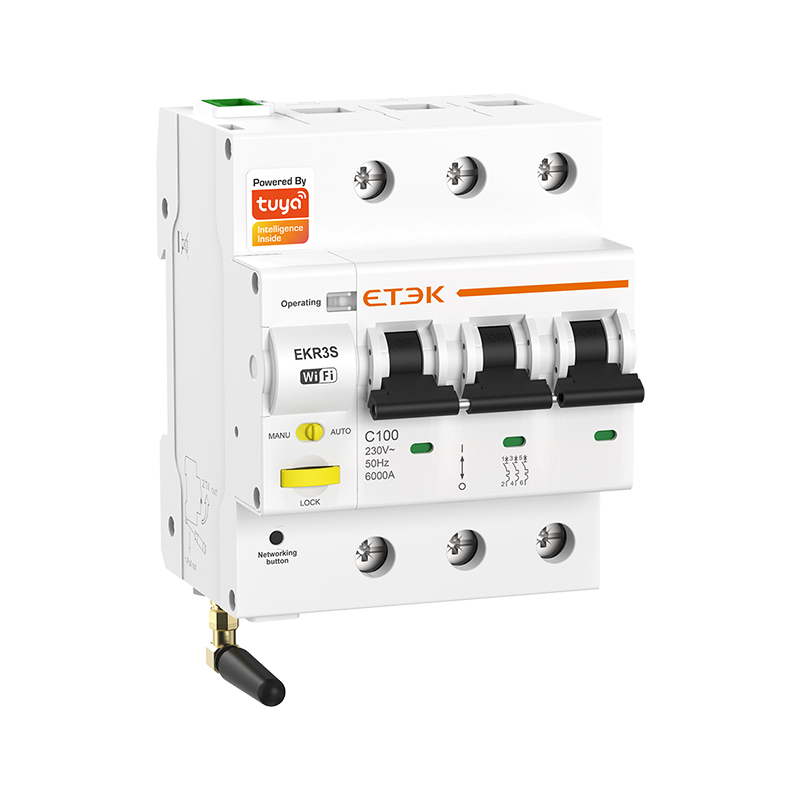

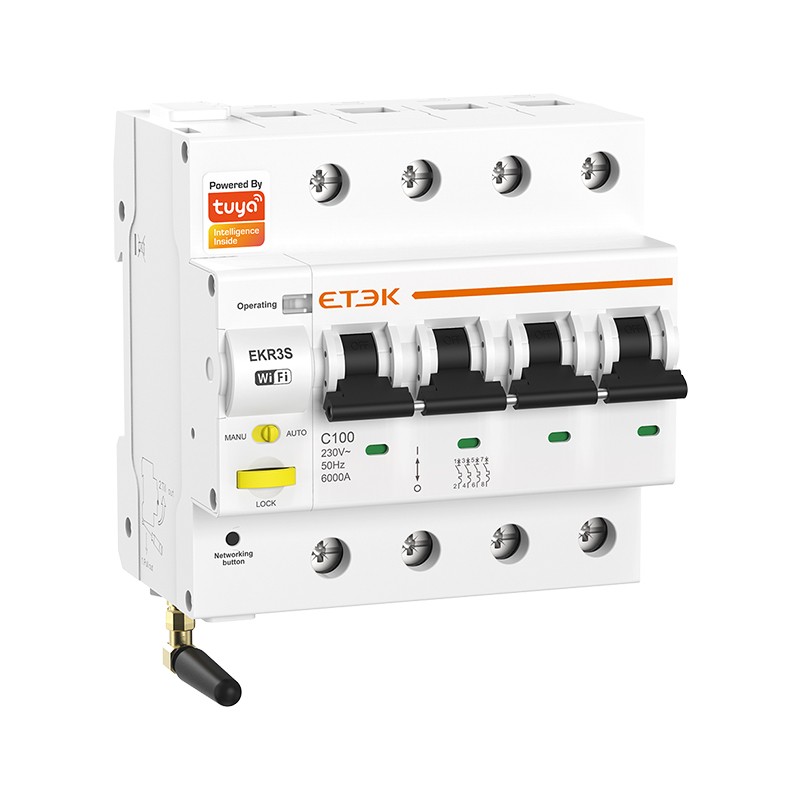

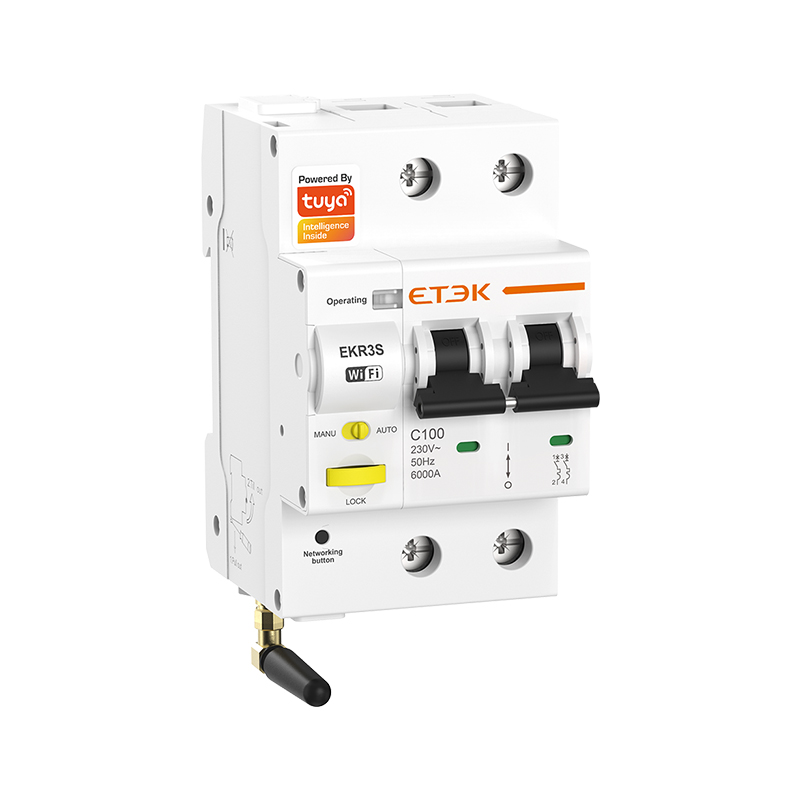

El interruptor automático inteligente EKR3S ofrece protección contra sobrecargas y cortocircuitos para circuitos de hasta 100 A, y también puede monitorizar diversos parámetros eléctricos en tiempo real, con capacidades de control remoto a través de la aplicación Tuya o la plataforma RS485.
El interruptor automático inteligente EKR3S es una opción ideal para sistemas de automatización industrial y del hogar inteligente, ya que ofrece protección de circuitos, control remoto y capacidades de monitorización para mejorar la eficiencia de la gestión energética, aumentar la seguridad eléctrica y proporcionar a los usuarios más opciones de control.
Protección tradicional : protección contra sobrecarga, protección contra cortocircuitos.
Funcionalidades inteligentes: Control remoto a través de la aplicación Tuya o la plataforma RS485, opciones de comunicación Wi-Fi, ZigBee, RS485 o contacto seco. Aplicaciones compatibles: Tuya, Smart Life.
Funciones avanzadas: Control remoto de apertura y cierre, Tareas de temporización (programación de encendido/apagado), Monitorización del estado del interruptor en tiempo real, Medición de electricidad (solo 1P y 2P).
Modo automático y manual: El modo automático permite el control remoto (aplicación Tuya, RS485); el modo manual solo admite el funcionamiento manual local.
Candado mecánico: Al extraer el candado mecánico, el interruptor se bloquea, impidiendo que se encienda. Para restablecer el funcionamiento del dispositivo, presione el candado mecánico hacia abajo.
Sistemas domésticos inteligentes que pueden integrarse en la solución general de automatización del hogar.
Edificios comerciales que permiten una gestión energética centralizada.
Instalaciones industriales que permiten la monitorización y el control remoto de circuitos individuales.
Lugares donde el consumo de electricidad requiere un control regular, como la iluminación de vallas publicitarias y la iluminación de áreas públicas.
| EK | R3S | - | 0 | - | 2P | do | 63 |
| Código de empresa | Código de serie | Método de comunicación: | Polos: | Curva de viaje: | Corriente nominal: | ||
| 0: WiFi (Tuya) | 1P, 2P, 3P, 4P | B, C, D | 10, 16, 25, 32, 40, 50, 63, 80, 100A | ||||
| 1: Contacto seco | |||||||
| 2: ZigBee (Tuya) | |||||||
| 5: RS485 |
| Estándar | CEI/EN 60898-1, CEI/EN 60947-2 | |
| Polos | 1P, 2P ((con medición) | 3P, 4P (sin medición) |
| Terminal de suministro | LN | |
| (Es recomendable tomar la energía de la línea de entrada) | ||
| Tensión de alimentación | 220/230 V | |
| Consumo de energía en modo de espera | <5W | |
| Indicador de estado | CONDUJO | |
| Tensión de funcionamiento | 230/240V (1P, 2P), 380/400V (3P, 4P) | |
| Frecuencia nominal | 50/60 Hz | |
| Corriente nominal de funcionamiento | 10, 16, 25, 32, 40, 50, 63, 80, 100A | |
| Capacidad de rotura nominal | 6 kA | |
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4kV | |
| Tensión de prueba dieléctrica a frecuencia inductante durante 1 minuto | 2kV | |
| Curva de viaje | B: (3-5) x pulg, C: (5-10) x pulg, D: (10-20) x pulg | |
| Tiempo de viaje | ≤1S | |
| vida eléctrica | 4000 ciclos | |
| Vida mecánica | 10000 ciclos | |
| Método de comunicación | WiFi (Tuya), 2,4 GHz | |
| ZigBee (Tuya) | ||
| Contacto seco | ||
| RS485, Velocidad de transmisión: 2400/ 4800/ 9600 (predeterminada) | ||
| Seguridad Operacional | Candado mecánico, garantiza la seguridad durante el mantenimiento en el lugar. | |
| Monitoreo de datos físicos | Voltaje en tiempo real, corriente en tiempo real, potencia en tiempo real, temperatura, estado del interruptor, estado de funcionamiento del dispositivo | |
| Descripción de la función | Protección contra sobrecarga | |
| Protección contra cortocircuitos | ||
| Protección contra sobretemperatura | ||
| Múltiples tiempos | ||
| Mando a distancia | ||
| Medición de electricidad | ||
| Configuración característica | Tiempo de acción por sobretensión/subtensión | |
| Valor de sobretensión/subtensión | ||
| Valor de sobrecorriente | ||
| valor de desequilibrio de voltaje | ||
| Valor de sobrepotencia | ||
| valor de pérdida de fase | ||
| Valor de sobretemperatura | ||
| Grado de protección | IP20 | |
| Temperatura ambiente | -5℃ a +40℃ | |
| (La capacidad de corriente se reduce significativamente a 70℃) | ||
| Temperatura de almacenamiento | -25℃ a +70℃ | |

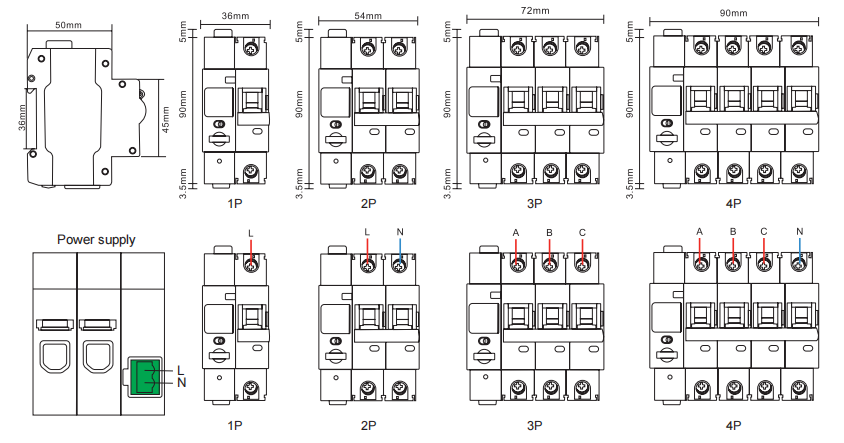

| Tamaño máximo del terminal de alimentación para el cable | 2,5 mm² | |
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin | |
| Tamaño máximo del terminal superior/inferior para cable | 50 mm² | |
| Altitud | ≤2000 m | |
| Montaje | Montaje en riel DIN de 35 mm | |
| Conexión | Desde arriba | |
