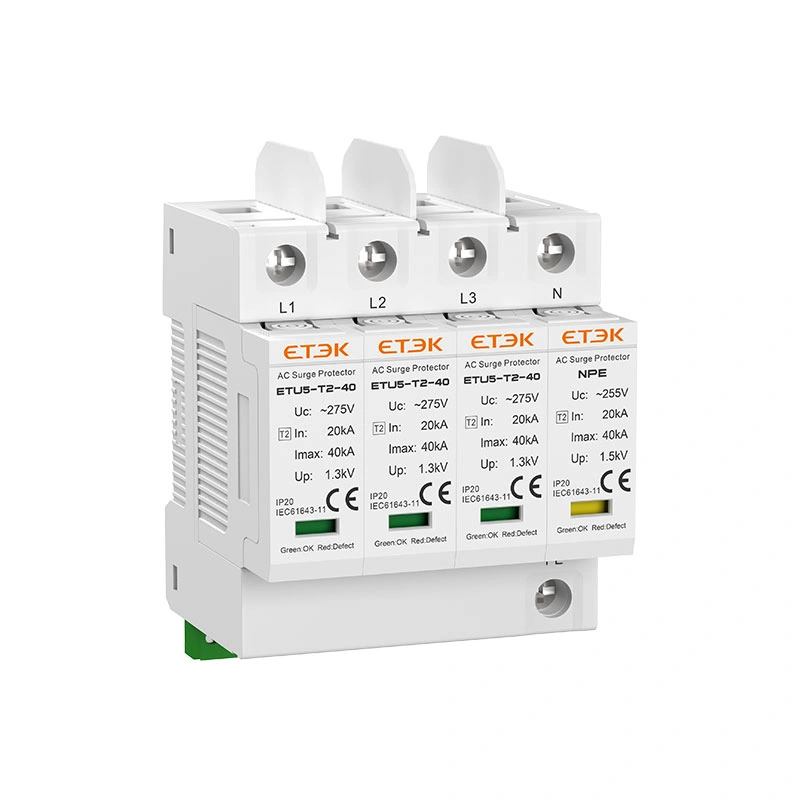

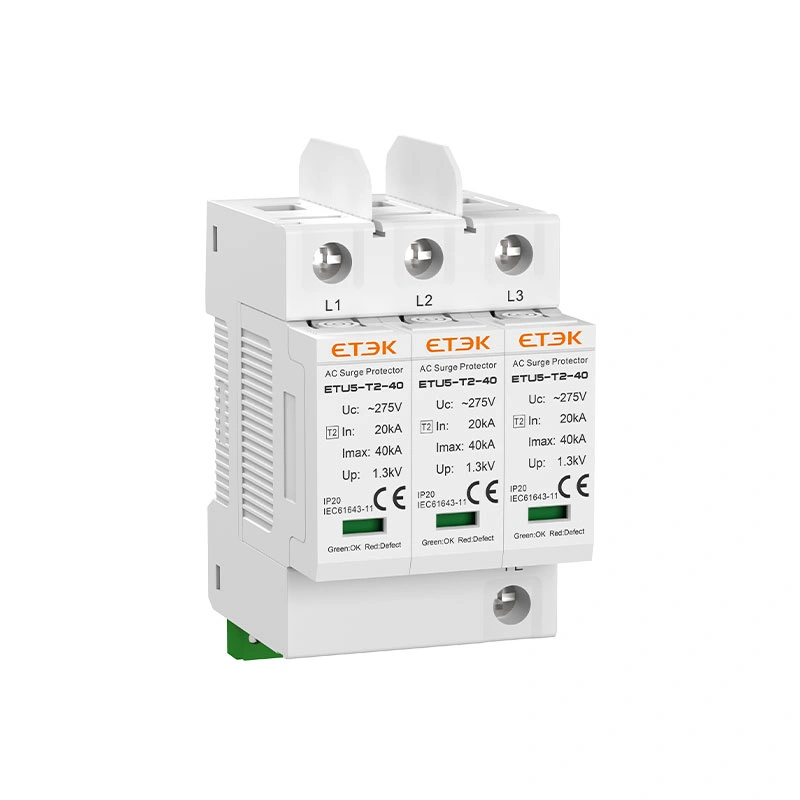

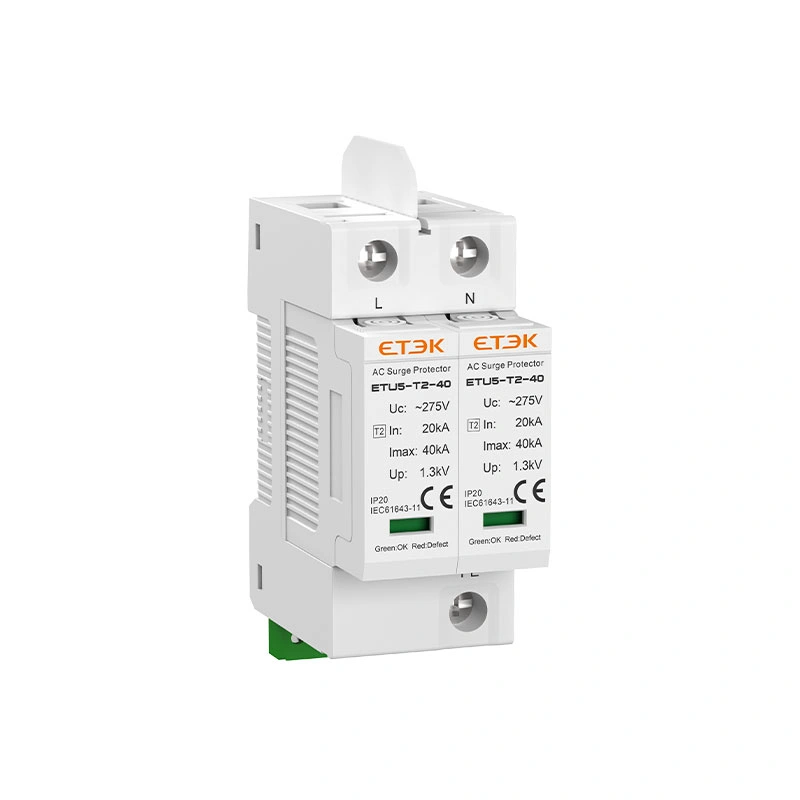

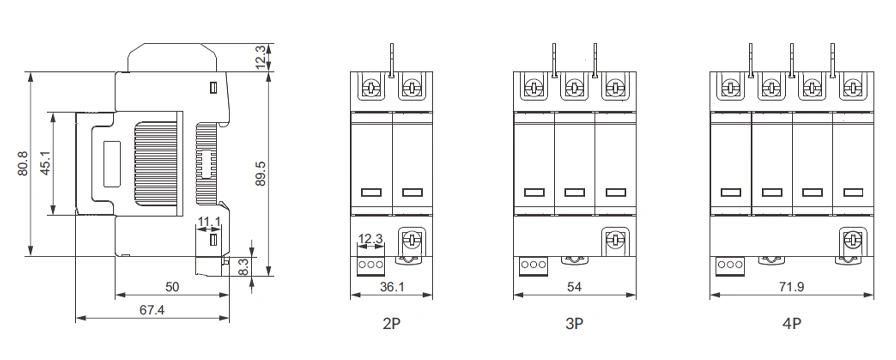

El dispositivo de protección contra sobretensiones de CA de la serie ETU5-T2-40 está diseñado para proteger contra sobretensiones en sistemas de distribución eléctrica de baja tensión. Con protección de tipo 2 / clase II, In 20 kA (8/20 μs) e Imax 40 kA (8/20 μs), ofrece una protección fiable contra sobretensiones provocadas por rayos y sobretensiones de conmutación en aplicaciones de distribución en edificios e industriales.

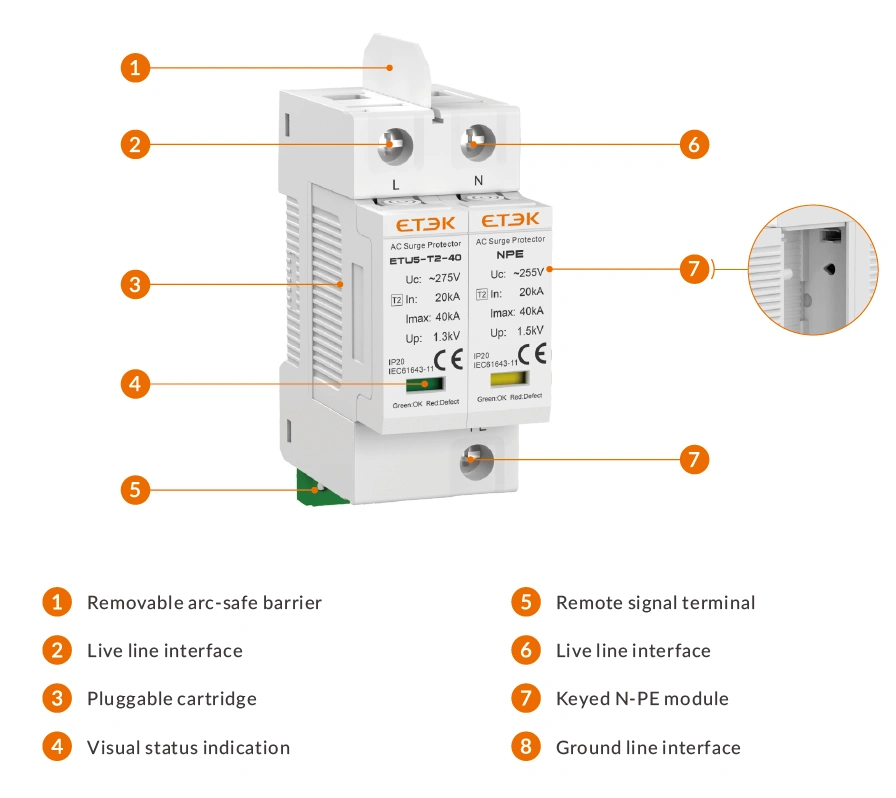

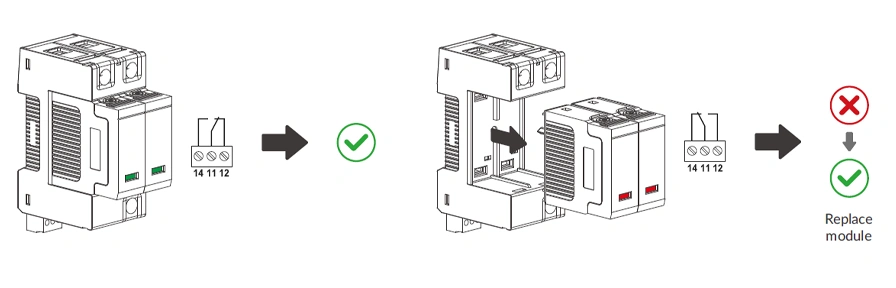

El producto cuenta con un diseño de módulo N-PE con llave y una barrera extraíble de seguridad contra arcos eléctricos para ayudar a evitar sustituciones incorrectas, al tiempo que mejora la seguridad de la instalación y la comodidad del mantenimiento. Su aspecto y dimensiones de montaje son compatibles con los dispositivos de la serie T, lo que permite una instalación en paralelo y una disposición uniforme del panel.
| ① | ETEK | ⑤ | Imax: 40kA |
| ② | Serie T | ⑥ | N.º de polos: 2: 2P; 3: 3P; 4: 4P; 1PN: 1P + NPE; 3PN: 3P + NPE |
| ③ | Serie SPD n.º 5 | ⑦ | Uc: 150:150V; 275:275V; 320:320V; 385:385V; 440:440V |
| ④ | Clase II / Tipo 2 | ⑧ | Con señalización remota |
| N.º de polos | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Network systems | TN-S | TN-C | TN-S | TT, TN-S | |

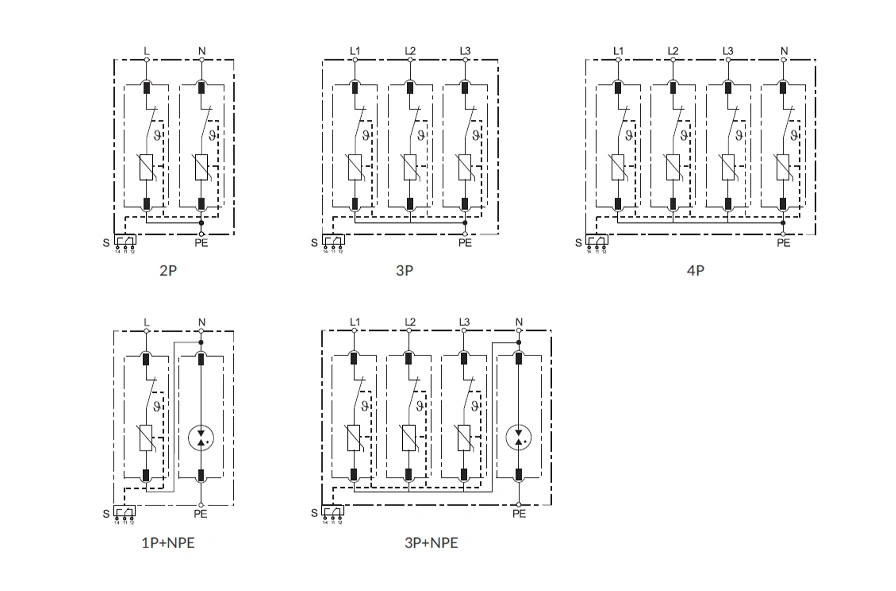

| Modo de protección | L-PE, N-PE | L-PEN | L-PE, N-PE | L-N, N-PE | |
| Elementos de protección | MOV de alta energía | MOV de alta energía y GDT | |||
| Tensión máxima de funcionamiento continuo (L-N) |
Uc | 150V | 275V | 320V | 385V | 440V |
| Tensión máxima de funcionamiento continuo (N-PE) |
Uc | 255V | ||||
| Corriente nominal de descarga (8/20 μs) (L-N)/(N-PE) |
In | 20kA | ||||
| Corriente máxima de descarga (8/20 μs) (L-N)/(N-PE) |
Imax | 20kA | ||||
| Nivel de protección contra sobretensiones (L-N)/(N-PE) |
Up | 0.8kV/ 1.5kV | 1.3kV/ 1.5kV | 1.5kV/ 1.5kV | 1.8kV/ 1.5kV | 2.0kV/ 1.5kV |
| Nivel de protección contra sobretensiones: 5 kA | Up | 0.6kV | 1.0kV | 1.2kV | 1.4kV | 1.6kV |
| Tiempo de respuesta (L-N)/(N-PE) |
tA | ≤25ns / ≤100ns | ||||
| Rango de temperaturas de funcionamiento | Tu | -40℃ to +80℃ | ||||

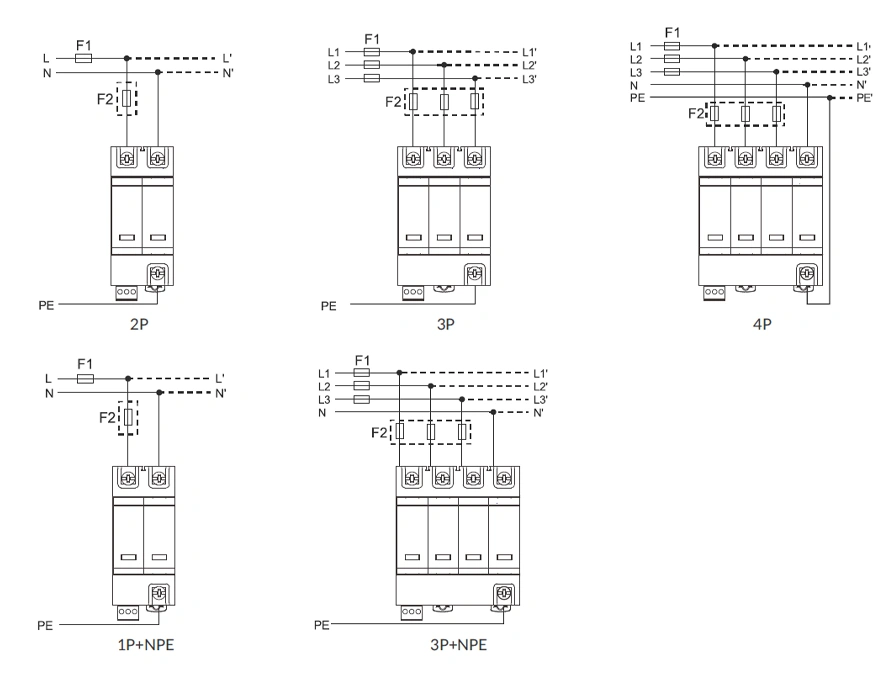

| Fusible de seguridad máximo | 125A gL/gG | |||||
| Indicación de estado de funcionamiento/fallo | Verde / Rojo (L-N), Amarillo (N-PE) | |||||
| Área de la sección transversal (mín.)/(máx.) |
4mm² / 35mm² | |||||
| Montaje | Riel DIN de 35 mm, EN 60715 | |||||
| Material de la carcasa | Térmico plástico UL94-V0 | |||||
| Grado de protección | IP20 (empotrado) | |||||

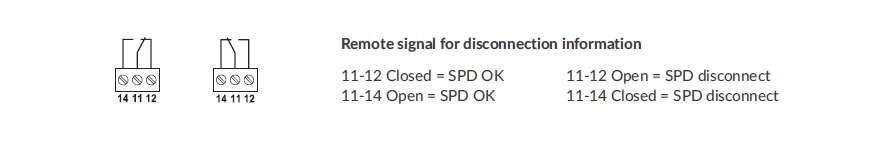

| Contactos remotos (RC) | Opcional | |||||
| Capacidad de conmutación de los interruptores RC |
AC: 250V/0.5A; DC: 250V/0.1A; 125V/0.2A; 75V/0.5A |
|||||
| Sección transversal del conductor RC (máx.) | Sección transversal del conductor RC (máx.) 16 AWG (sólido) / 1,5 mm² (sólido) | |||||
| Tensión de CA máxima de funcionamiento continuo | |||||
| N.º de polos | 150V | 275V | 320V | 385V | 440V |
| 2P | ETU5-T2-40-2P150 | ETU5-T2-40-2P275 | ETU5-T2-40-2P320 | ETU5-T2-40-2P385 | ETU5-T2-40-2P440 |
| 3P | ETU5-T2-40-3P150 | ETU5-T2-40-3P275 | ETU5-T2-40-3P320 | ETU5-T2-40-3P385 | ETU5-T2-40-3P440 |
| 4P | ETU5-T2-40-4P150 | ETU5-T2-40-4P275 | ETU5-T2-40-4P320 | ETU5-T2-40-4P385 | ETU5-T2-40-4P440 |
| 1P+NPE | ETU5-T2-40-1PN150 | ETU5-T2-40-1PN275 | ETU5-T2-40-1PN320 | ETU5-T2-40-1PN385 | ETU5-T2-40-1PN440 |
| 3P+NPE | ETU5-T2-40-3PN150 | ETU5-T2-40-3PN275 | ETU5-T2-40-3PN320 | ETU5-T2-40-3PN385 | ETU5-T2-40-3PN440 |
| Con señalización remota | |||||
| N.º de polos | 150V | 275V | 320V | 385V | 440V |
| 2P | ETU5-T2-40-2P150S | ETU5-T2-40-2P275S | ETU5-T2-40-2P320S | ETU5-T2-40-2P385S | ETU5-T2-40-2P440S |
| 3P | ETU5-T2-40-3P150S | ETU5-T2-40-3P275S | ETU5-T2-40-3P320S | ETU5-T2-40-3P385S | ETU5-T2-40-3P440S |
| 4P | ETU5-T2-40-4P150S | ETU5-T2-40-4P275S | ETU5-T2-40-4P320S | ETU5-T2-40-4P385S | ETU5-T2-40-4P440S |
| 1P+NPE | ETU5-T2-40-1PN150S | ETU5-T2-40-1PN275S | ETU5-T2-40-1PN320S | ETU5-T2-40-1PN385S | ETU5-T2-40-1PN440S |
| 3P+NPE | ETU5-T2-40-3PN150S | ETU5-T2-40-3PN275S | ETU5-T2-40-3PN320S | ETU5-T2-40-3PN385S | ETU5-T2-40-3PN440S |
