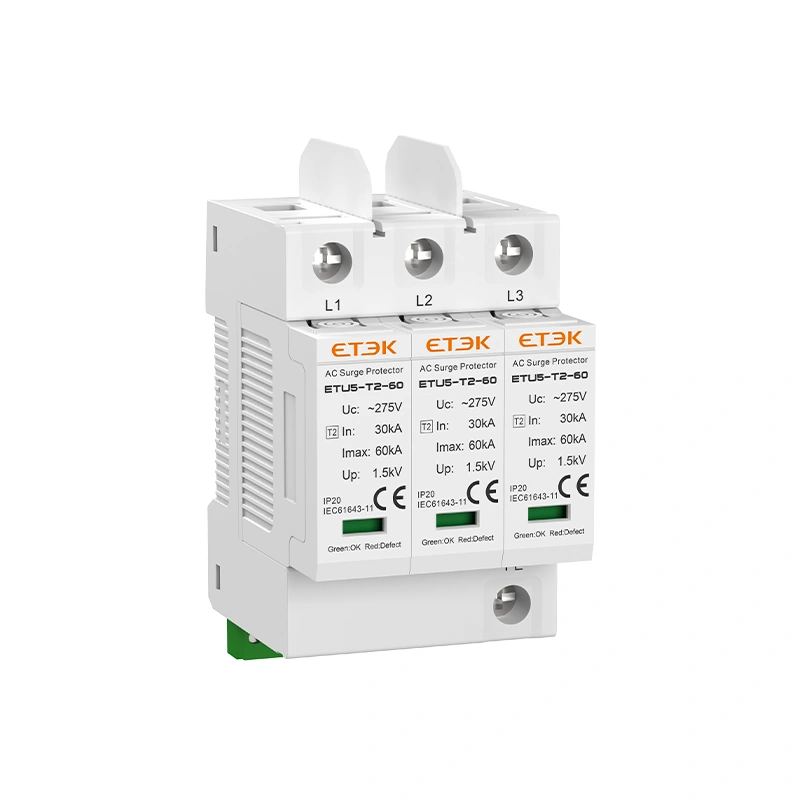

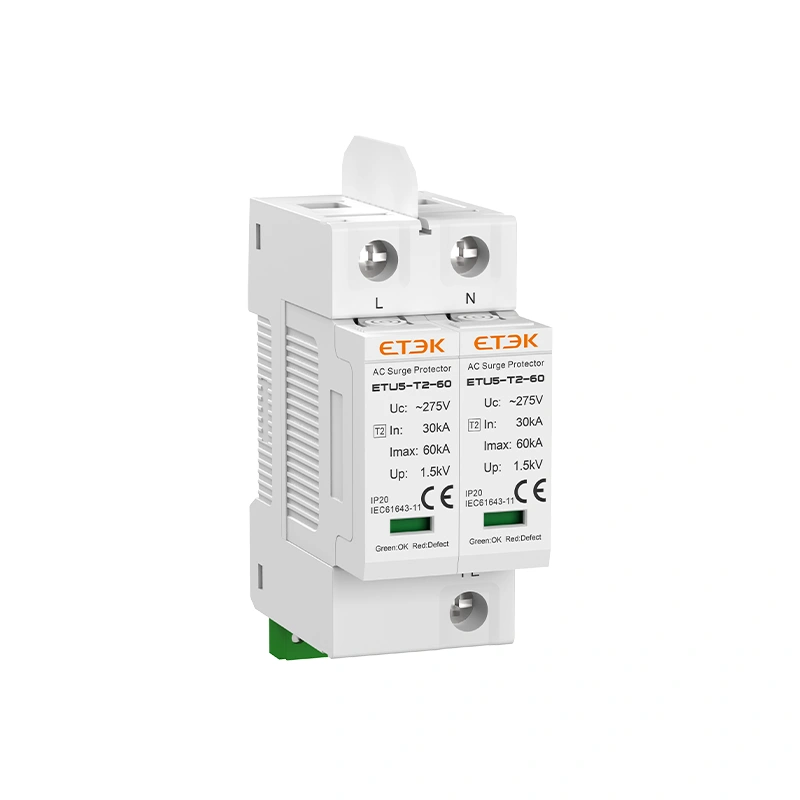

El dispositivo de protección contra sobretensiones de CA de la serie ETU5-T2-60 está diseñado para proteger contra sobretensiones en sistemas de distribución eléctrica de baja tensión. Con protección de tipo 2 / clase II, de 30 kA (8/20 μs) y Imax de 60 kA (8/20 μs), ofrece una protección fiable contra sobretensiones provocadas por rayos y sobretensiones de conmutación en aplicaciones de distribución en edificios e industriales.

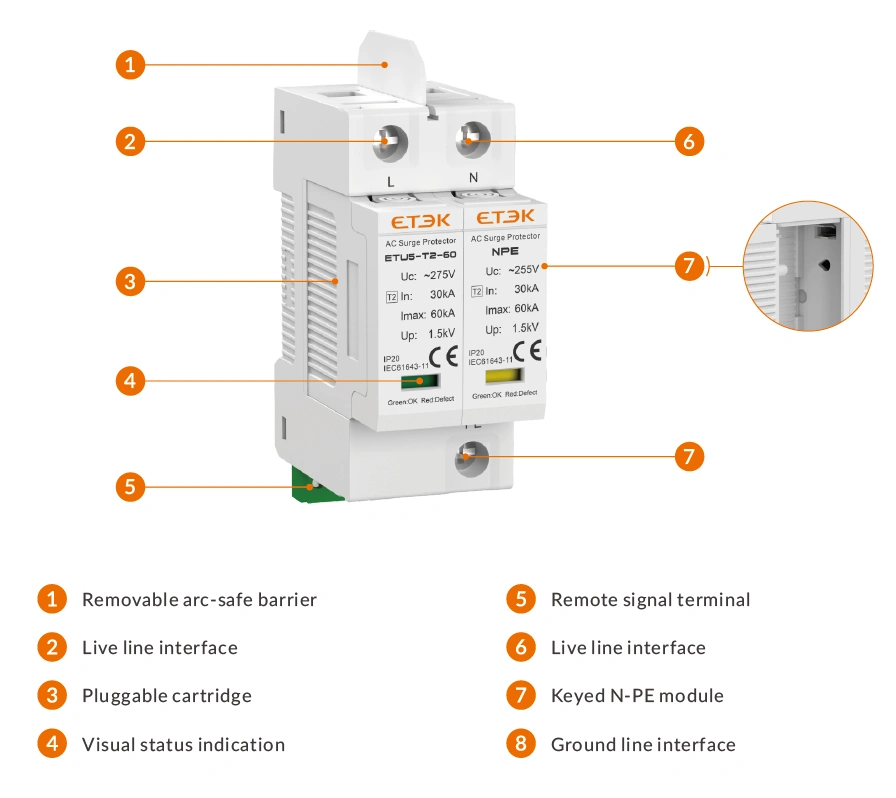

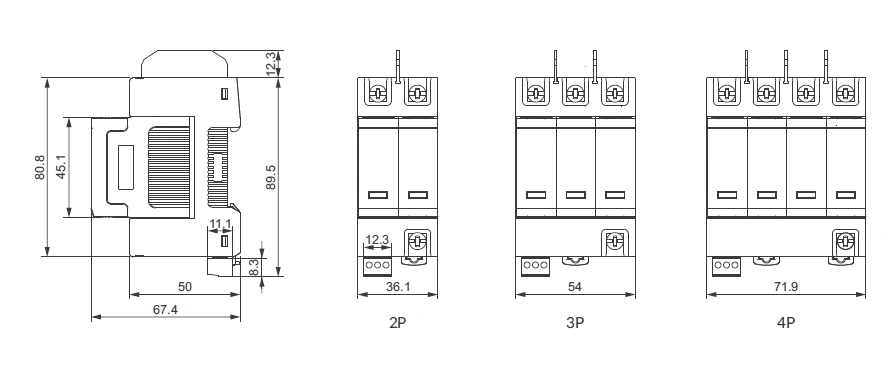

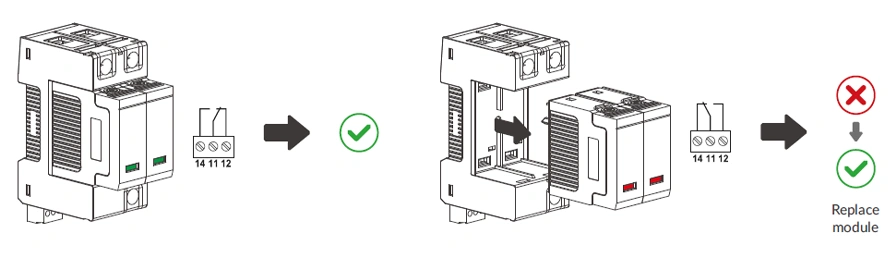

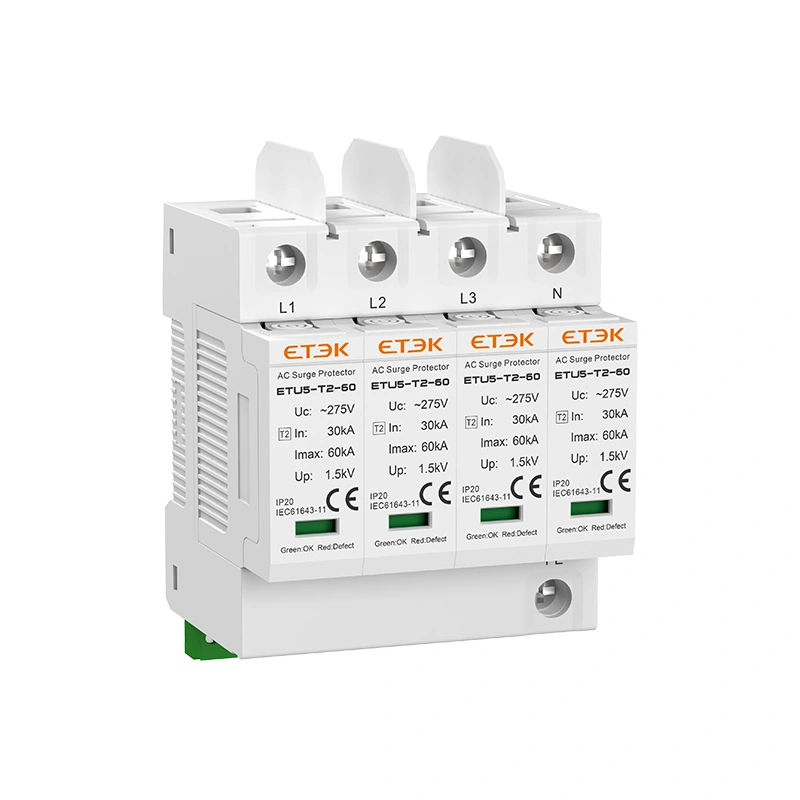

El producto cuenta con un diseño de módulo N-PE con llave y una barrera extraíble de seguridad contra arcos eléctricos para ayudar a evitar sustituciones incorrectas, al tiempo que mejora la seguridad de la instalación y la comodidad del mantenimiento. Su aspecto y dimensiones de montaje son compatibles con los dispositivos de la serie T, lo que permite una instalación en paralelo y una disposición uniforme del panel.

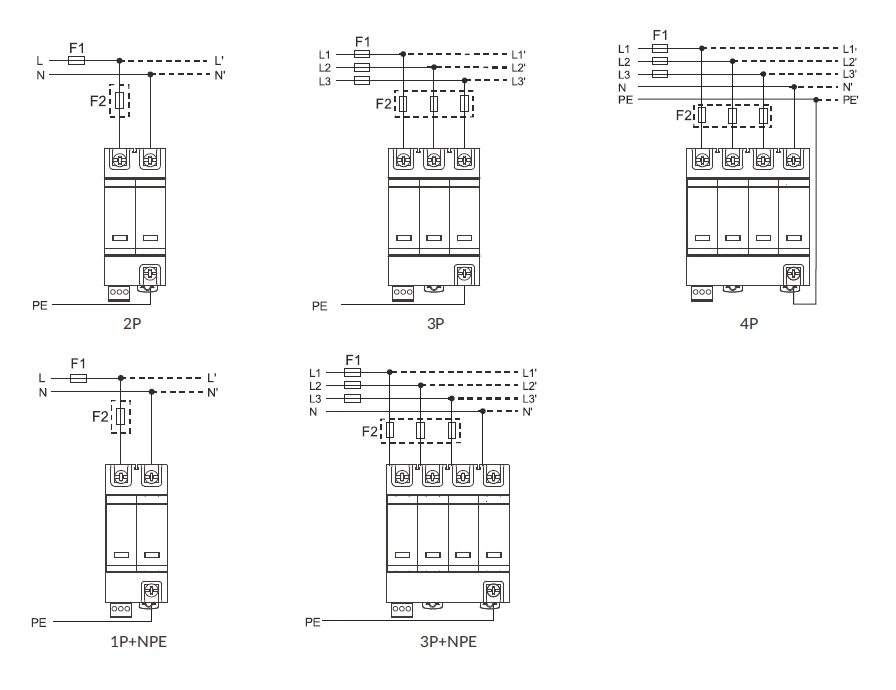

| ① | ETEK | ⑤ | Imax: 60kA |
| ② | Serie T | ⑥ | N.º de polos: 2: 2P; 3: 3P; 4: 4P; 1PN: 1P + NPE; 3PN: 3P + NPE |
| ③ | Serie SPD n.º 5 | ⑦ | Uc: 150:150V; 275:275V; 320:320V; 385:385V |
| ④ | Clase II / Tipo 2 | ⑧ | Con señalización remota |
| N.º de polos | 2P | 3P | 4P | 1P+NPE | 3P+NPE |

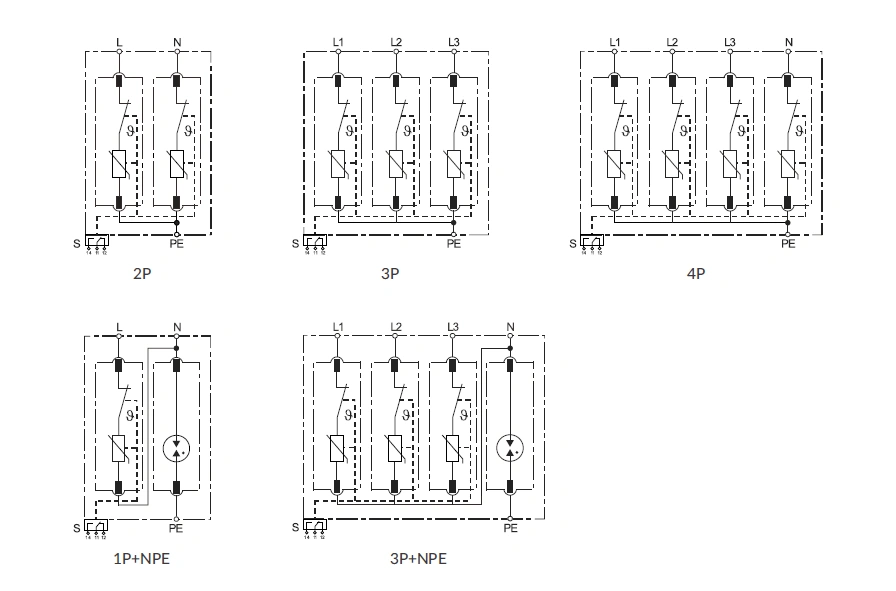

| Sistemas de red | TN-S | TN-C | TN-S | TT, TN-S | |
| Modo de protección | L-PE, N-PE | L-PEN | L-PE, N-PE | L-N, N-PE | |
| Elementos de protección | MOV de alta energía | MOV de alta energía y GDT | |||
| Tensión máxima de funcionamiento continuo (L-N) |
Uc | 150V | 275V | 320V | 385V |
| Tensión máxima de funcionamiento continuo (N-PE) |
Uc | 255V | |||
| Corriente nominal de descarga (8/20 μs) (L-N)/(N-PE) |
In | 30kA | |||
| Corriente máxima de descarga (8/20 μs) (L-N)/(N-PE) |
Imax | 60kA | |||
| Nivel de protección contra sobretensiones (L-N)/(N-PE) |
Up | 1.0kV/1.5kV | 1.5kV/1.5kV | 1.7kV/1.5kV | 2.0kV/1.5kV |
| Nivel de protección contra sobretensiones: 5 kA | Up | 0.6kV | 1.0kV | 1.2kV | 1.4kV |
| Tiempo de respuesta (L-N)/(N-PE) |
tA | ≤25ns/ ≤100ns | |||
| Rango de temperaturas de funcionamiento | Tu | -40℃ to +80℃ | |||
| Fusible de seguridad máximo | 125A gL/gG | ||||
| Indicación de estado de funcionamiento/fallo | Verde/Rojo (L-N), Amarillo (N-PE) | ||||
| Área de la sección transversal (mín.)/(máx.) | 4mm²/35mm² | ||||
| Montaje | Riel DIN de 35 mm, EN 60715 | ||||
| Material de la carcasa | Térmico plástico UL94-V0 | ||||
| Grado de protección | IP20 (empotrado) | ||||

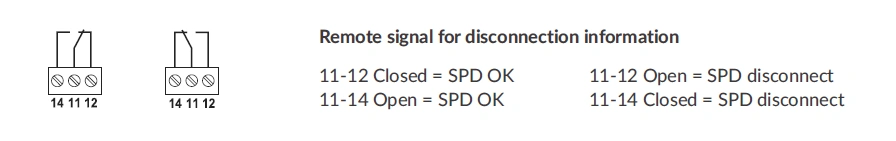

| Contactos remotos (RC) | Opcional | ||||
| Capacidad de conmutación de los interruptores RC | AC: 250V/0.5A; DC: 250V/0.1A; 125V/0.2A; 75V/0.5A | ||||
| Sección transversal del conductor RC (máx.) | 16 AWG (sólido) / 1,5 mm² (sólido) | ||||
| Tensión de CA máxima de funcionamiento continuo | ||||
| N.º de polos | 150V | 275V | 320V | 385V |
| 2P | ETU5-T2-60-2P150 | ETU5-T2-60-2P275 | ETU5-T2-60-2P320 | ETU5-T2-60-2P385 |
| 3P | ETU5-T2-60-3P150 | ETU5-T2-60-3P275 | ETU5-T2-60-3P320 | ETU5-T2-60-3P385 |
| 4P | ETU5-T2-60-4P150 | ETU5-T2-60-4P275 | ETU5-T2-60-4P320 | ETU5-T2-60-4P385 |
| 1P+NPE | ETU5-T2-60-1PN150 | ETU5-T2-60-1PN275 | ETU5-T2-60-1PN320 | ETU5-T2-60-1PN385 |
| 3P+NPE | ETU5-T2-60-3PN150 | ETU5-T2-60-3PN275 | ETU5-T2-60-3PN320 | ETU5-T2-60-3PN385 |
| Con señalización remota | ||||
| N.º de polos | 150V | 275V | 320V | 385V |
| 2P | ETU5-T2-60-2P150S | ETU5-T2-60-2P275S | ETU5-T2-60-2P320S | ETU5-T2-60-2P385S |
| 3P | ETU5-T2-60-3P150S | ETU5-T2-60-3P275S | ETU5-T2-60-3P320S | ETU5-T2-60-3P385S |
| 4P | ETU5-T2-60-4P150S | ETU5-T2-60-4P275S | ETU5-T2-60-4P320S | ETU5-T2-60-4P385S |
| 1P+NPE | ETU5-T2-60-1PN150S | ETU5-T2-60-1PN275S | ETU5-T2-60-1PN320S | ETU5-T2-60-1PN385S |
| 3P+NPE | ETU5-T2-60-3PN150S | ETU5-T2-60-3PN275S | ETU5-T2-60-3PN320S | ETU5-T2-60-3PN385S |
