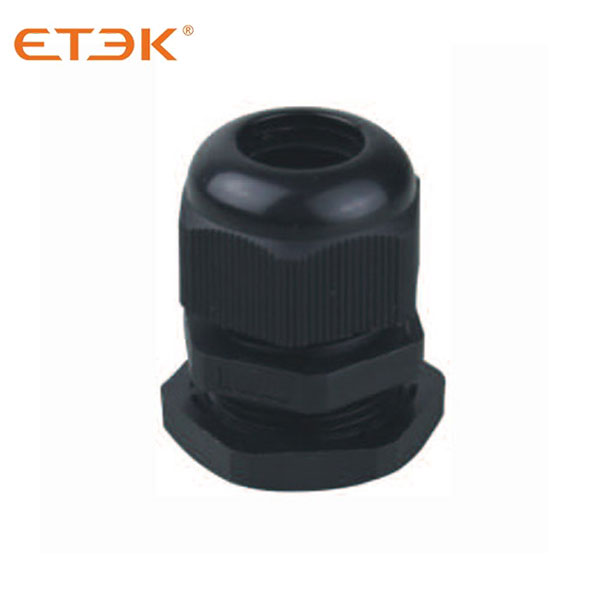

Un prensaestopas resistente al agua (también conocido como empuñadura de cable) es un dispositivo que se utiliza para ayudar en la conexión de cables o alambres dentro de un recinto eléctrico o electrónico. El prensaestopas ayuda a mantener el sello hermético donde el cable o alambre ingresa al gabinete. Compuestos por un cuerpo y una tuerca, los prensaestopas pueden contener una junta y un sello de cable separados o estos componentes pueden integrarse en el cuerpo del prensaestopas. Poly case ofrece ambas variedades. Luego, el prensaestopas se ensambla dentro de un corte circular en el gabinete, capturando la pared del gabinete entre el cuerpo y la tuerca, creando un sello hermético.
Material |
Nylon PA66 aprobado por UL, caucho de nitrilo |
Especificaciones del hilo |
Métrico, PG, G, NPT |
Temperatura de funcionamiento |
Estático -40 ℃ ~ 100 ℃, calor instantáneo a 120 ℃, dinámico -20 ℃ ~ 80 ℃, calor instantáneo a 100 ℃ |
Características |
Diseño especial de garras de sujeción y piezas de goma, rango de sujeción, especialmente resistencia a la tracción, impermeable, a prueba de polvo, sal, ácido, alcohol, grasa y solventes comunes |

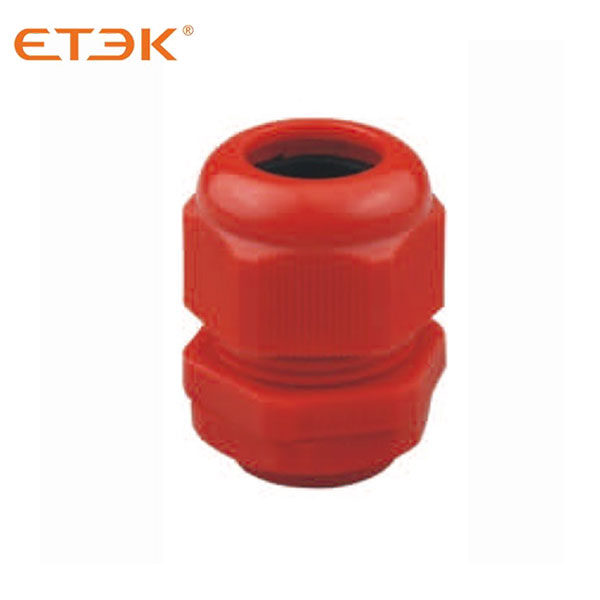

Categoría de color |
Se pueden personalizar colores negros, grises y especiales (blanco, rojo, azul, gris oscuro) |
clase de protección |
IP68 |

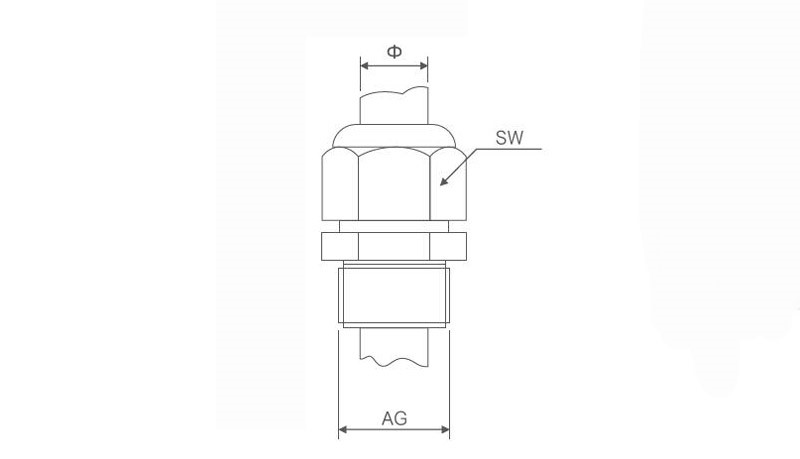

Modelo |
Tamaño de rosca (mm) |
Tamaño del agujero AG (mm) |
Longitud de rosca (mm) |
Espesor de pared (mm) |
Cable aplicable Ф(mm) |
Tamaño de llave SW (mm) |
AC-M12 |
M12 × 1,5 |
Φ12.2-12.5 |
9 |
3 |
3-7 |
18/16 |
AC-M16 |
M16 × 1,5 |
Φ16.2-16.5 |
9 |
3 |
4-8 |
22/19 |
AC-M18 |
M18×1.5 |
Φ18.2-18.5 |
9 |
3 |
5-10 |
24/22 |
AC-M20 |
M20×1.5 |
Φ20.2-20.5 |
9 |
5 |
6-12 |
27/24 |
AC-M22 |
M22×1.5 |
Φ22.2-22.5 |
10 |
5 |
10-14 |
30/27 |
AC-M24 |
M24×1.5 |
Φ24.2-24.5 |
10 |
5 |
12-15 |
33/28 |
AC-M25 |
M25×1.5 |
Φ25.2-25.5 |
10 |
5 |
13-15 |
33/28 |
AC-M25 |
M25×1.5 |
Φ25.2-25.5 |
12 |
5 |
13-18 |
33/30 |
AC-M27 |
M27×1.5 |
Φ27.2-27.5 |
12 |
5 |
13-18 |
35/33 |
AC-M30 |
M30×1.5 |
Φ30.2-30.5 |
12 |
6 |
16-21 |
37/37 |
AC-M32 |
M32×1.5 |
Φ32.2-32.5 |
12 |
6 |
16-21 |
39/35 |
AC-M36 |
M36×1.5 |
Φ36.2-37 |
12 |
6 |
18-25 |
45/42 |
AC-M40 |
M40×1.5 |
Φ40.2-41 |
17 |
7 |
20-26 |
52/52 |
AC-M50 |
M50×1.5 |
Φ50.5-51 |
19 |
10 |
32-39 |
60/60 |
AC-M63 |
M63 × 1,5 |
Φ63.5-64 |
19 |
10 |
37-44 |
74/69 |
AC-M72 |
M72 × 1,5 |
Φ72.5-73 |
27 |
15 |
42-52 |
83/77 |
