Un prensaestopas impermeable (también conocido como sujetacables) es un dispositivo que facilita la conexión de cables dentro de una carcasa eléctrica o electrónica. El prensaestopas ayuda a mantener el sellado hermético en el punto de entrada del cable a la carcasa. Consta de un cuerpo y una tuerca, y puede contener una junta y un sello de cable por separado, o bien estos componentes pueden estar integrados en el cuerpo del prensaestopas. Poly Case ofrece ambas opciones. El prensaestopas se instala dentro de un orificio circular en la carcasa, quedando sellado contra la pared de la misma entre el cuerpo y la tuerca, creando así el sellado hermético.
Material | Nylon PA6/PA66 homologado por UL, caucho de nitrilo |
Especificaciones de la rosca | Métrico, PG, G, NPT |
Temperatura de funcionamiento | Estático -40℃ ~ 100℃, calentamiento instantáneo a 120℃, Dinámico -20℃ ~ 80℃, calentamiento instantáneo hasta 100℃ |
Características | Diseño especial de garras de sujeción y piezas de goma, amplio rango de sujeción, especialmente alta resistencia a la tracción, resistente al agua, al polvo, a la sal, a los ácidos, al alcohol, a la grasa y a los disolventes comunes. |
Categoría de color | Se pueden personalizar los colores negro, gris y otros colores especiales (blanco, rojo, azul, gris oscuro). |
Clase de protección | IP68 |
|

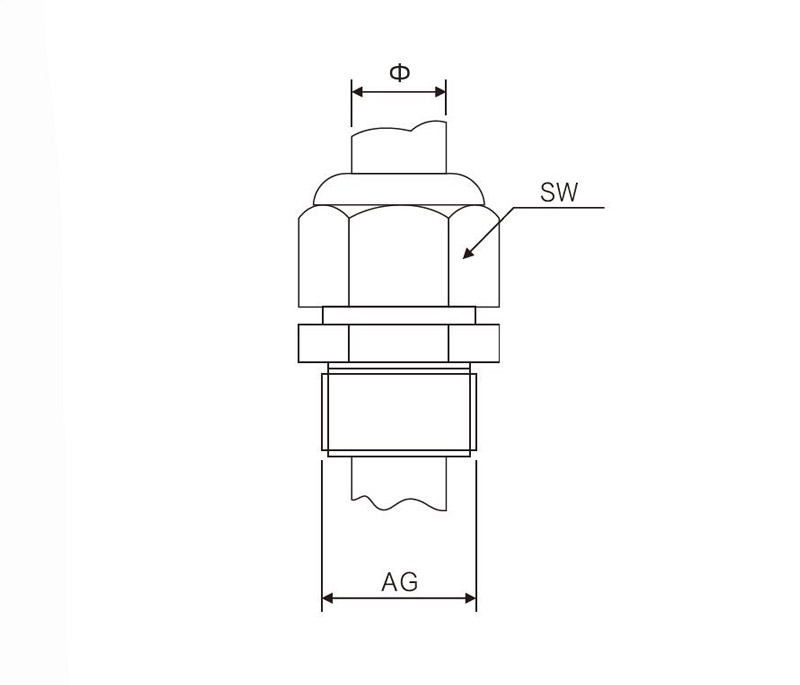

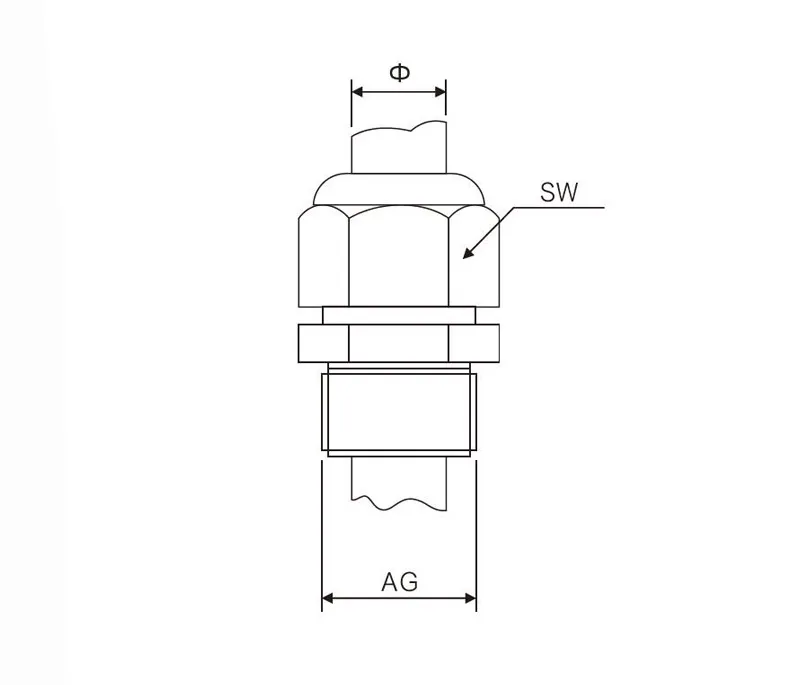

Model |
Thread size (mm) |
Hole size AG (mm) |
Thread length (mm) |
Wall thickness (mm) |
Applicable cable Ф(mm) |
Wrench size SW (mm) |
|
AC-PG7 |
12.5 |
Φ12.6-13 |
9 |
3 |
3.5-7 |
18/16 |
|
AC-PG9 |
15.2 |
Φ15.3-15.5 |
9 |
3 |
4-9 |
22/19 |
|
AC-PG11 |
18.6 |
Φ18.7-19 |
9 |
3 |
5-11 |
24/22 |
|
AC-PG13.5 |
20.4 |
Φ20.5-21 |
9 |
4 |
6-12 |
27/24 |
|
AC-PG16 |
22.5 |
Φ22.6-23 |
10 |
5 |
10-14 |
30/27 |
|
AC-PG19 |
24 |
Φ24.2-24.5 |
10 |
5 |
12-15 |
30/28 |
|
AC-PG21 |
28.3 |
Φ28.5-29 |
12 |
5 |
13-18 |
36/33 |
|
AC-PG25 |
30 |
Φ30.2-30.5 |
12 |
6 |
16-21 |
37/35 |
|
AC-PG29 |
37 |
Φ37.2-37.5 |
12 |
6 |
18-25 |
45/42 |
|
AC-PG36 |
47 |
Φ47.3-48 |
17 |
7 |
22-32 |
58/52 |
|
AC-PG42 |
54 |
Φ54.5-55 |
19 |
7 |
32-39 |
65/60 |
|
AC-PG48 |
59.3 |
Φ60-61 |
19 |
7 |
37-44 |
70/69 |
|
AC-PG63 |
71 |
Φ71.5-72 |
27 |
19 |
42-51 |
83/75 |
