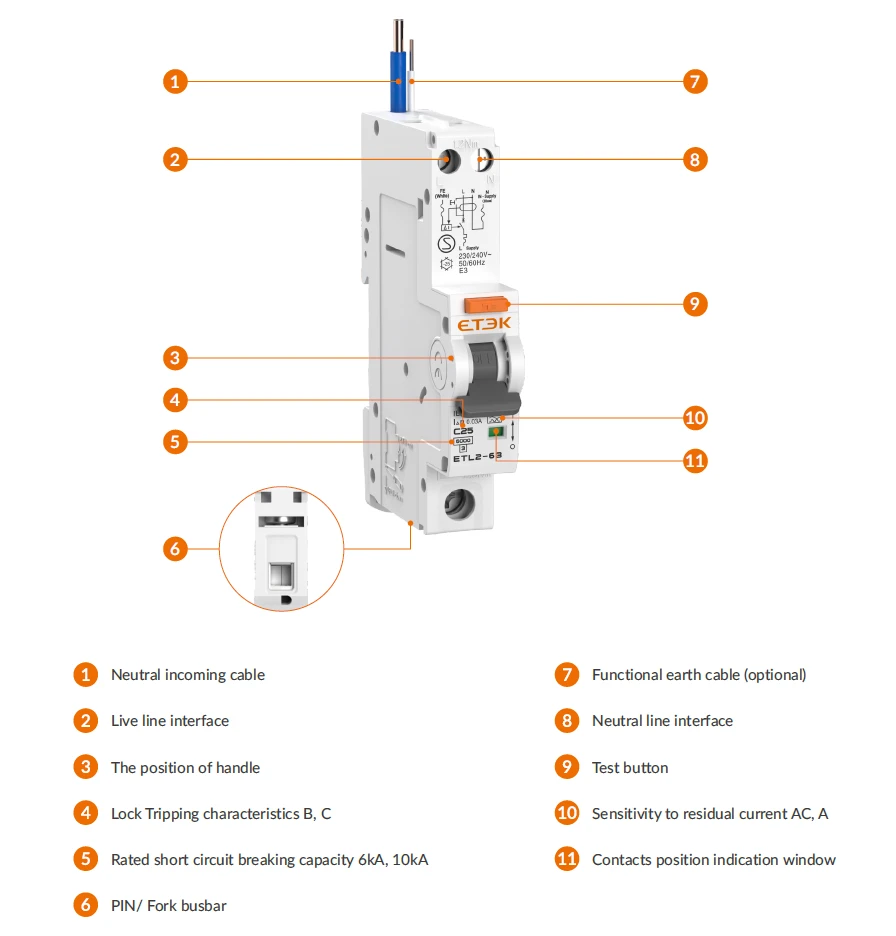

ETL2-63 RCBO de 1P+N con un ancho de 1 módulo, apto para su instalación en cuadros de distribución con chasis. Ofrece una protección integral contra cortocircuitos, sobrecargas y fallos a tierra. Este dispositivo, con un cable de neutro azul, cuenta con una capacidad de corte de 6 kA o 10 kA y está disponible en corrientes nominales de hasta 63 A, lo que lo hace adecuado para aplicaciones residenciales, comerciales e industriales. Un cable de tierra funcional opcional (blanco) mejora la seguridad en caso de pérdida del neutro. El neutro no está conmutado.

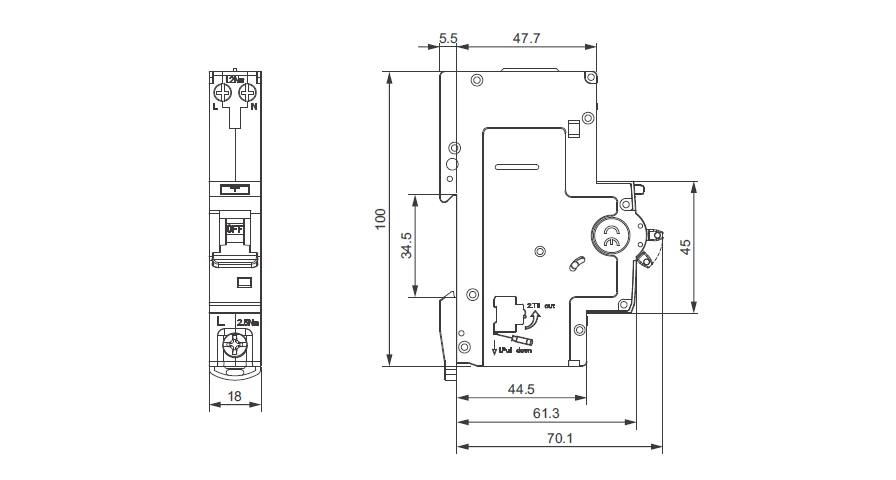

| Datos técnicos | |
| Norma | IEC/EN 61009-1 |
| Protección | Fallo a tierra, sobrecorriente y cortocircuito |
| Tipo de disparo | Fallo a tierra: Electrónico |
| Sobrecarga y cortocircuito: Termomagnético | |
| Tipo de corriente residual | Tipo CA: corriente residual de CA Tipo A: corriente residual de CA y corriente continua pulsante |
| N.º de polos | 1P+N, la línea neutra no está conmutada |
| Tensión de aislamiento (Ui) | 500 V |
| Tensión nominal (Ue) | 230/240 V~ |
| Corrientes nominales (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Corrientes de sensibilidad nominales (I△n) | 10, 30, 100, 300 mA |
| Tiempo de desconexión por corriente residual (I△n) | ≤0,1 s |
| Capacidad nominal de conexión y desconexión de corriente residual (I△m) | 500 A (In ≤ 50 A); 10 ln(In > 50 A) |
| Frecuencia nominal | 50/60 Hz |
| Capacidad nominal de cortocircuito (lcn) | ETL2-63: 6 kA; ETL2-63H: 10 kA |
| Clase de limitación de energía | 3 |
| Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs) | 4 kV |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) |
| Resistencia al fuego (prueba del hilo incandescente) | 960 ± 15 ℃ (carcasa); 650 ± 10 ℃ (maneta) |
| Características de disparo térmico | 1,13 In: sin disparo en una hora; 1,45 In: disparo en una hora |
| Características de disparo instantáneo | B: 3 s-5 s; C: 5 s-10 s |
| Vida eléctrica | 4000 ciclos |
| Vida mecánica | 8.000 ciclos |
| Indicador de posición de contacto | verde OFF/rojo ON |
| Grado de protección | IP20 |
| Temperatura ambiente | -25 ℃ ~ +55 ℃ |
| Temperatura de almacenamiento | -30 ℃ ~ +70 ℃ |
| Tipo de conexión de terminales | Cable/tipo de clavija/barra colectora tipo horquilla |
| Tamaño máximo de los terminales para cable | Lado de línea (parte inferior): 25 mm²; Lado de carga (parte superior): 16 mm² (Para conductores de 16 mm²: es obligatorio el uso de terminales de crimpado.) |
| Par de apriete máximo | Parte inferior (lado de la línea): 2,5 N·m; Parte superior (lado de la carga): 1,2 N·m |
| Cable de carga neutra | Azul, 500 mm de longitud, 4 mm² (otras longitudes disponibles bajo pedido) |
| Cable de tierra funcional | Blanco, 500 mm de longitud, 0,6 mm² (otras longitudes disponibles bajo pedido) |
| Instalación | Montaje en carril DIN de 35 mm |
| Método de entrada | Bidireccional |
| Auxiliar para disparo remoto o señalización | |
| Contacto auxiliar | Sí |
| Contacto auxiliar y de alarma | Sí |
| Disparo por derivación | Sí |
| Disparo por derivación y contacto auxiliar | Sí |
| Disparo por pérdida de tensión | Sí |
| Disparo por sobretensión | Sí |
| Disparo por subtensión | Sí |
| Disparo por sobretensión y subtensión | Sí |
