New Zealand (English)Protección del circuito principal en sistemas de distribución residenciales
Language

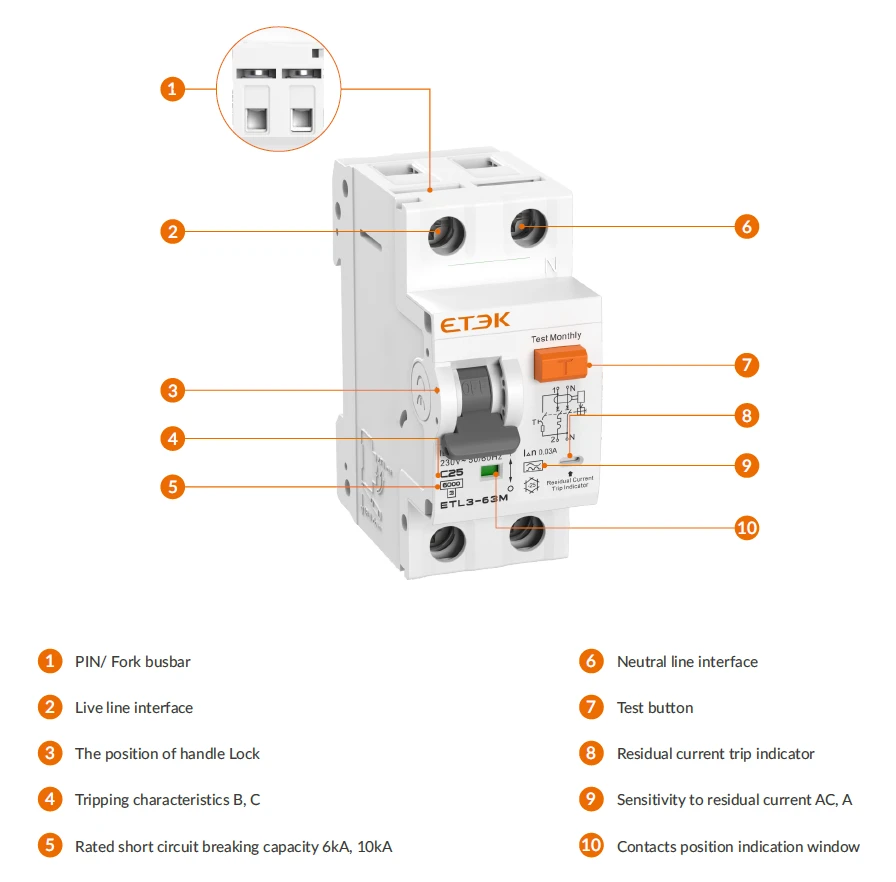

El interruptor diferencial con protección contra sobrecorriente (RCBO) ETL3-63M ofrece protección contra sobrecargas, cortocircuitos y fallos por fuga de corriente, y es compatible con sistemas eléctricos de 230/240 V (1P+N) o 400/415 V (3P+N) con intensidades nominales de hasta 63 A, garantizando un funcionamiento fiable tanto en aplicaciones residenciales como industriales.
| Datos técnicos | |
| Norma | IEC/EN 61009-1 |
| Protección | Fallo a tierra, sobrecorriente y cortocircuito |
| Tipo de disparo | Tipo electromagnético |
| Tipo de corriente residual | Tipo CA: corriente residual de CA |
| Tipo A: corriente residual CA y corriente continua pulsante | |

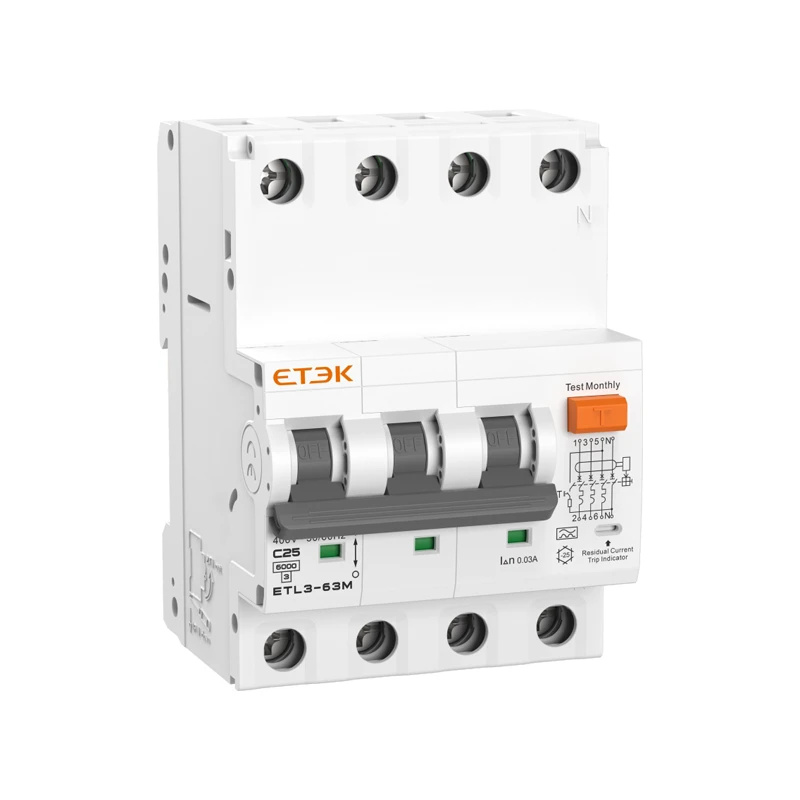

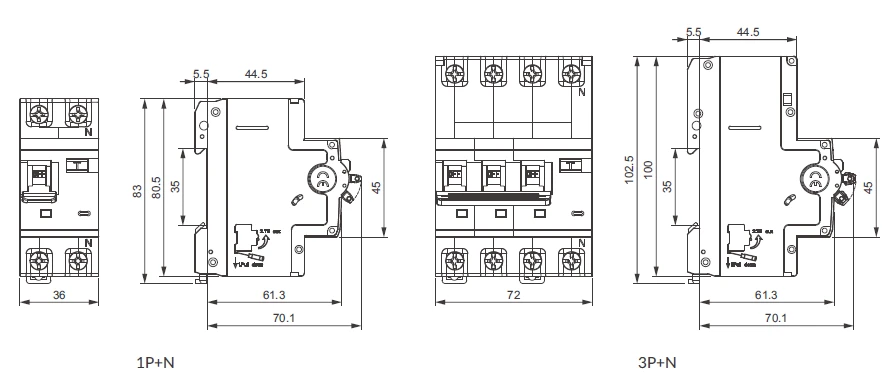

| N.º de polos | 1P+N, 3P+N |
| Tensión de aislamiento (Ui) | 500 V |
| Tensión nominal (Ue) | 1P+N: 230/240 V~; 3P+N: 400/415 V~ |
| Corrientes nominales (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Corrientes de sensibilidad nominales (I△n) | 30, 100, 300 mA |
| Tiempo de desconexión por corriente residual (I△n) | <0,3 s |
| Capacidad nominal de conexión y desconexión por corriente residual (I△m) | 500 A (In ≤ 50 A) |
| 10 ln(In > 50 A) | |
| Frecuencia nominal | 50/60 Hz |
| Capacidad nominal de cortocircuito (lcn) | ETL3-63M: 6 kA |
| ETL3-63MH: 10 kA | |
| Clase de limitación de energía | 3 |
| Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs) | 4 kV |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) |
| Resistencia al fuego (prueba del hilo incandescente) | 960 ± 15 ℃ (carcasa) |
| 650 ± 10 ℃ (mango) | |
| Características de disparo térmico | 1,13 s. Sin disparo en una hora |
| 1,45 s. Disparo en menos de una hora | |
| Características de disparo instantáneo | B: 3 s-5 s; C: 5 s-10 s |
| Vida eléctrica | 4.000 ciclos |
| Vida mecánica | 8.000 ciclos |
| Indicador de posición de contacto | verde OFF/rojo ON |
| Indicador de fallo a tierra | Blanco: Normal |
| Azul: Fallo por fuga | |
| Grado de protección | IP20 |
| Temperatura ambiente | -25 ℃ ~ +55 ℃ |
| Temperatura de almacenamiento | -30 ℃~+70 ℃ |
| Tipo de conexión de terminales | Cable/tipo de clavija/barra colectora tipo horquilla |
| Tamaño máximo de los terminales para cable | 16 mm² flexible/25 mm² rígido |
| Par de apriete máximo | 2,5 N·m |
| Instalación | Montaje en carril DIN de 35 mm |
| Método de entrada | Bidireccional |
