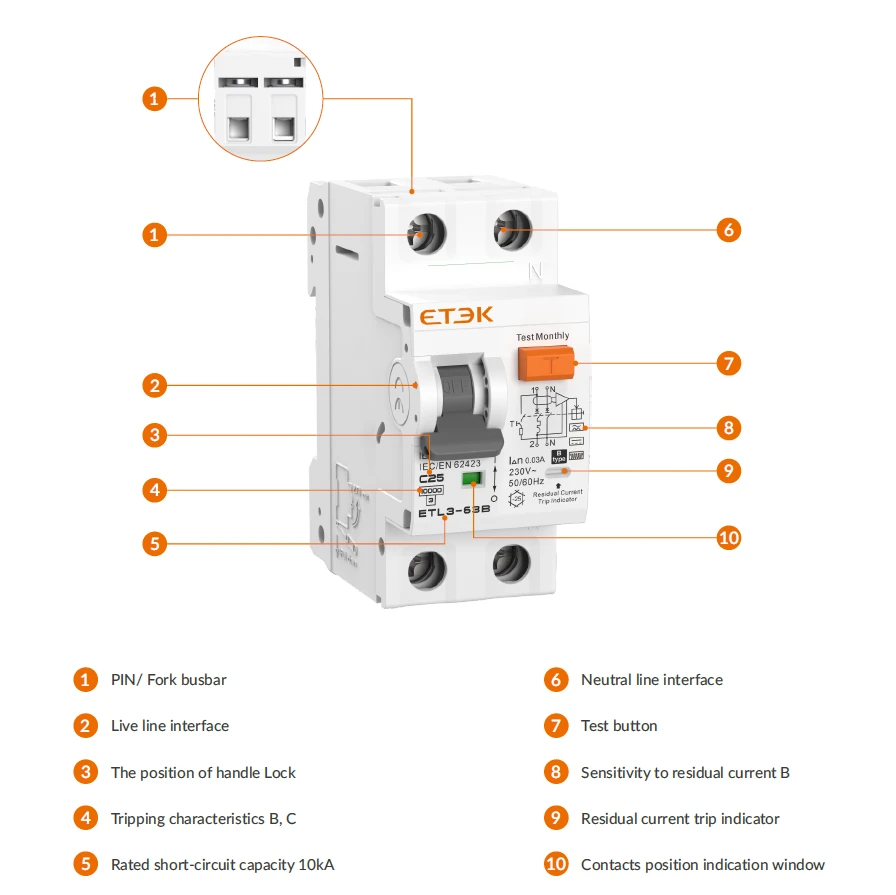

El ETL3-63B es un interruptor diferencial con protección contra sobrecorriente (RCBO) de tipo B, con clasificación IP+N, que admite una corriente nominal de hasta 63 A, una tensión nominal de 230/240 V, una capacidad de corte de 10 kA y una sensibilidad a la corriente residual de 30 mA. Presenta características de curva B y C y ofrece una protección integral contra sobrecorriente, cortocircuito y fuga a tierra, con detección avanzada de formas de onda complejas y corrientes residuales de CC suaves.
Gracias a su capacidad de alimentación bidireccional, el ETL3-63B es especialmente adecuado para instalaciones eléctricas modernas y aplicaciones de energías renovables, garantizando una protección fiable para equipos sensibles como cargadores de vehículos eléctricos, paneles solares y bombas de calor.

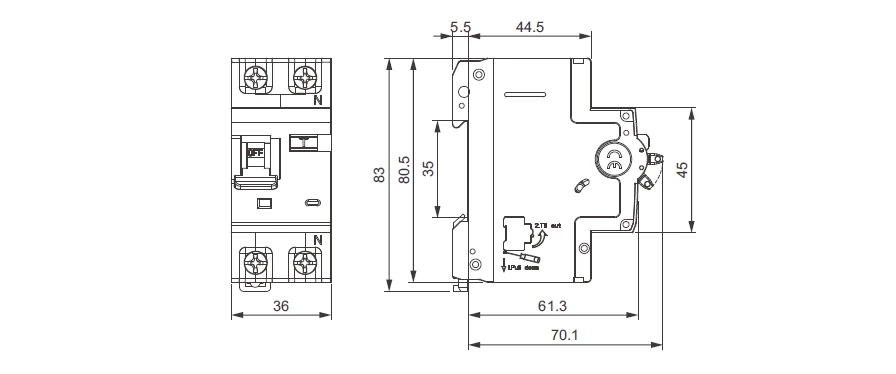

| Datos técnicos | |
| Norma | IEC/EN 61009-1, IEC/EN 62423 |
| Protección | Fallo a tierra, sobrecorriente y cortocircuito |
| Tipo de disparo | Fallo a tierra: Electrónico |
| Sobrecarga y cortocircuito: termomagnético | |
| Tipo de corriente residual | Tipo B: corriente residual CA, corriente CC pulsante y continua, alta frecuencia (≤1 kHz) |
| N.º de polos | 1P+N |
| Neutro | Conmutado, polo N a la derecha |
| Tensión de aislamiento (Ui) | 500 V |
| Tensión nominal (Ue) | 230/240 V~ |
| Corrientes nominales (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Corrientes de sensibilidad nominales (I△n) | 30 mA |
| Tiempo de desconexión de corriente residual (Ian) | ≤0,1 s |
| Capacidad nominal de conexión y desconexión de corriente residual (I△m) | 500 A (In ≤ 50 A), 10 ln(In > 50 A) |
| Frecuencia nominal | 50/60 Hz |
| Capacidad nominal de cortocircuito (Icn) | 10 kA |
| Clase de limitación de energía | 3 |
| Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs) | 4 kV |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) |
| Resistencia al fuego (prueba del hilo incandescente) | 960 ± 15 ℃ (carcasa), 650 ± 10 ℃ (asa) |
| Características de disparo térmico | 1,13 In: sin disparo en una hora; 1,45 In: disparo en una hora |
| Características de disparo instantáneo | B: 3 In-5 In; C: 5 In-10 ln |
| Vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10 000 ciclos |
| Indicador de posición de los contactos | verde OFF/rojo ON |
| Indicador de fallo a tierra | Blanco: Normal; Azul: Fallo por fuga |
| Grado de protección | IP20 |
| Temperatura ambiente | -25 ℃ ~ +55 ℃ |
| Temperatura de almacenamiento | -30 ℃ ~ +70 ℃ |
| Tipo de conexión de terminales | Cable/tipo de clavija/barra colectora tipo horquilla |
| Tamaño máximo de los terminales para cable | 16 mm² flexible/25 mm² rígido |
| Par de apriete máximo | 2,5 N·m |
| Instalación | Montaje en carril DIN de 35 mm |
| Método de entrada | Bidireccional |
