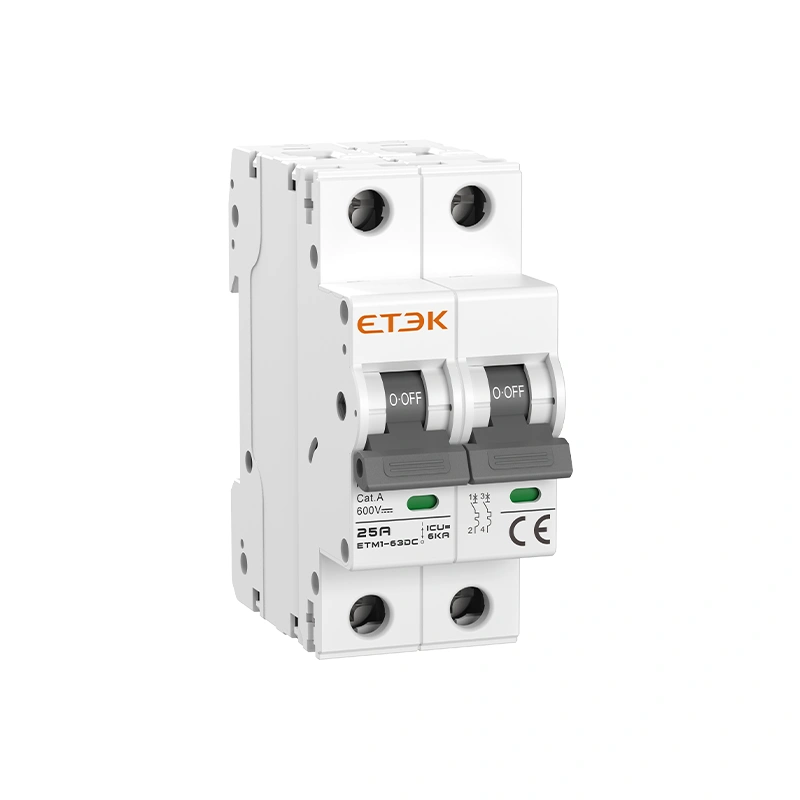

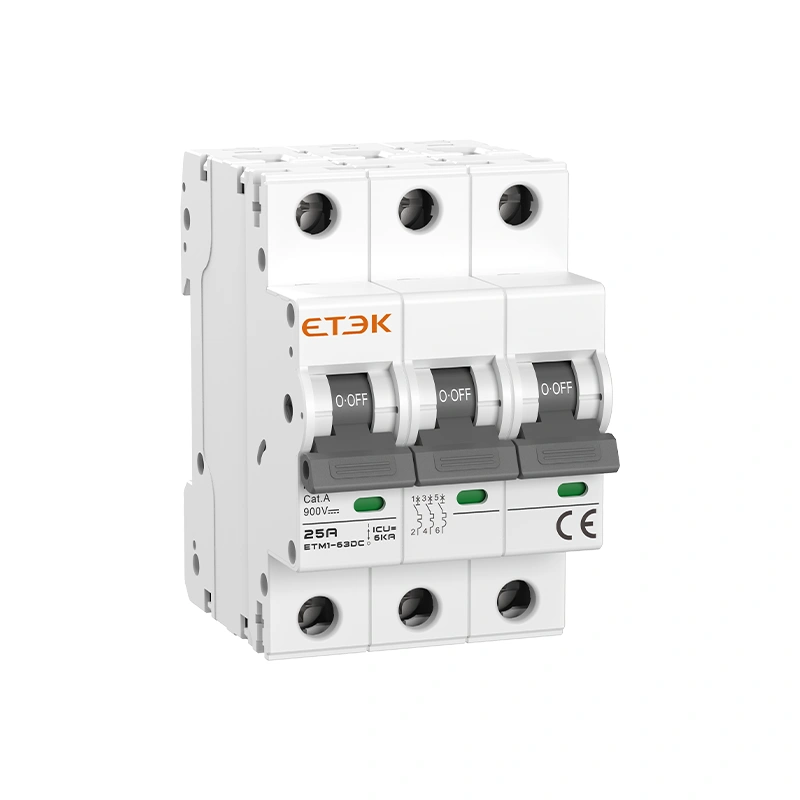

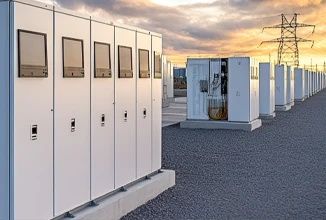

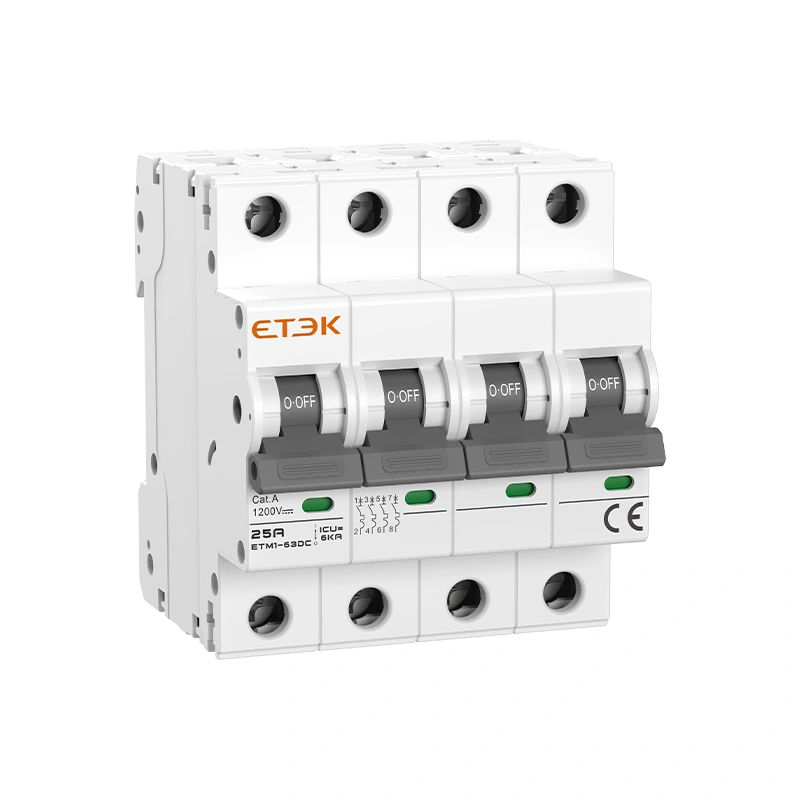

El EKM1-63DC es un interruptor automático en miniatura de corriente continua no polarizado, diseñado para aplicaciones fotovoltaicas, de almacenamiento de energía y otras aplicaciones de alta tensión de corriente continua. Con una capacidad de 6-63 A a hasta 1200 VCC y disponible en configuraciones de 1P/2P/3P/4P, su diseño sin polaridad simplifica la instalación, elimina los errores de cableado y permite una puesta en marcha rápida y eficiente sobre el terreno.
Con capacidad de alta tensión, supresión de arco fiable y disparo preciso, garantiza un rendimiento fiable y una mayor seguridad para los sistemas modernos.

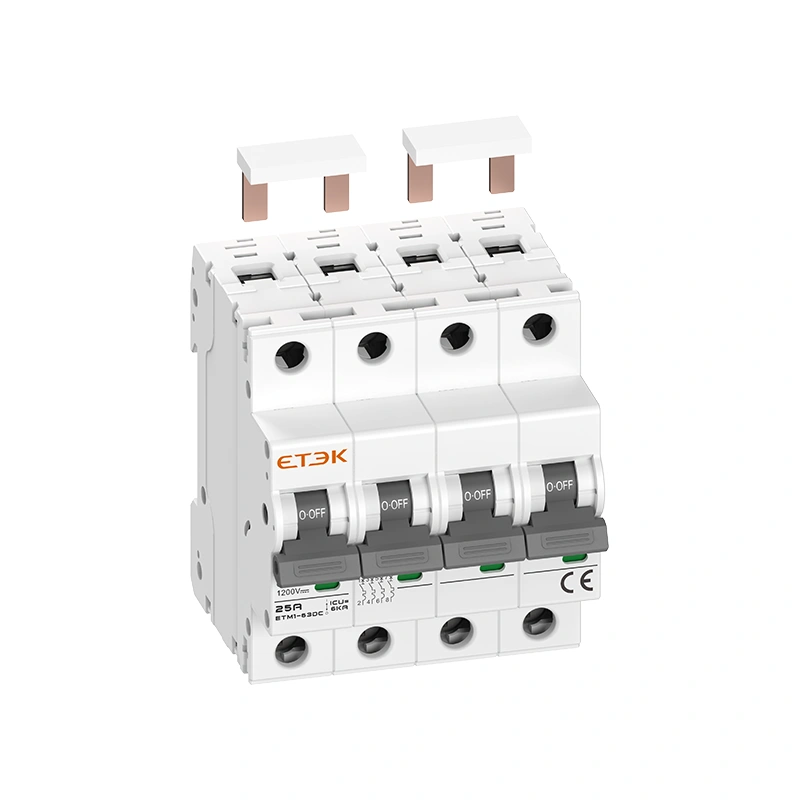

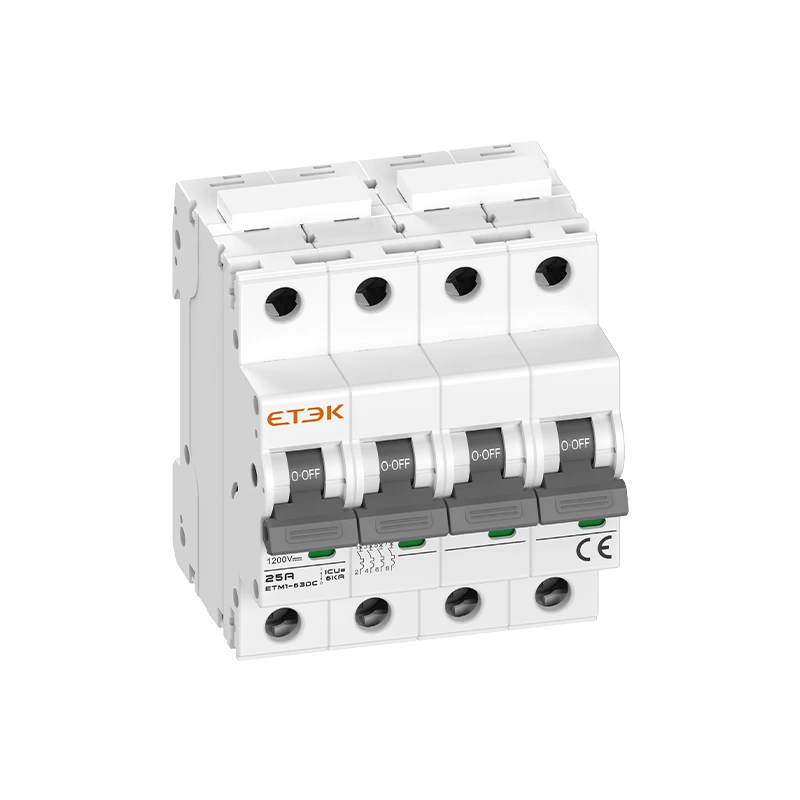

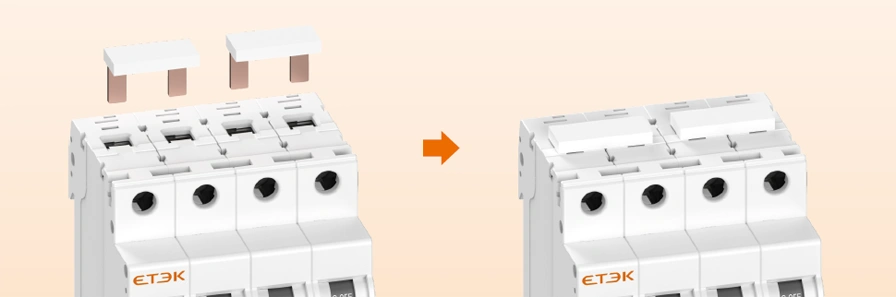

Nota: Configure las barras colectoras de puenteo externas según lo indicado en el esquema eléctrico.
| Estándar | IEC/EN 60947-2 | ||||
| Protección | Sobrecorriente y cortocircuito | ||||
| Tipo de disparo | Térmico-magnético | ||||
| N.º de polos | 1P | 2P | 3P | 4P | |
| Tensión nominal (Ue) | 300 VCC | 600 VCC | 900 VCC | 1200 VCC | |
| Corrientes nominales (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A | ||||
| Tensión nominal de aislamiento (Ui) | 1200 V | ||||
| Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs) | 6 kV | ||||
| Capacidad nominal de corte en cortocircuito de servicio (cs) | 6 kA | ||||
| Capacidad nominal de corte en cortocircuito máximo (lcu) | 6 kA | ||||
| Características de disparo térmico | 1,05×In Sin disparo en una hora; 1,3×In Disparo en una hora |
||||
| Características de disparo instantáneo | B: 4In ± 20 %, C: 8ln ± 20 %, K: 10ln ± 20 % | ||||
| Vida útil eléctrica | Valor real | >1.000 ciclos | |||
| Valor estándar | 1.000 ciclos | ||||
| Vida útil mecánica | Valor real | >20.000 ciclos | |||
| Valor estándar | 8500 ciclos | ||||

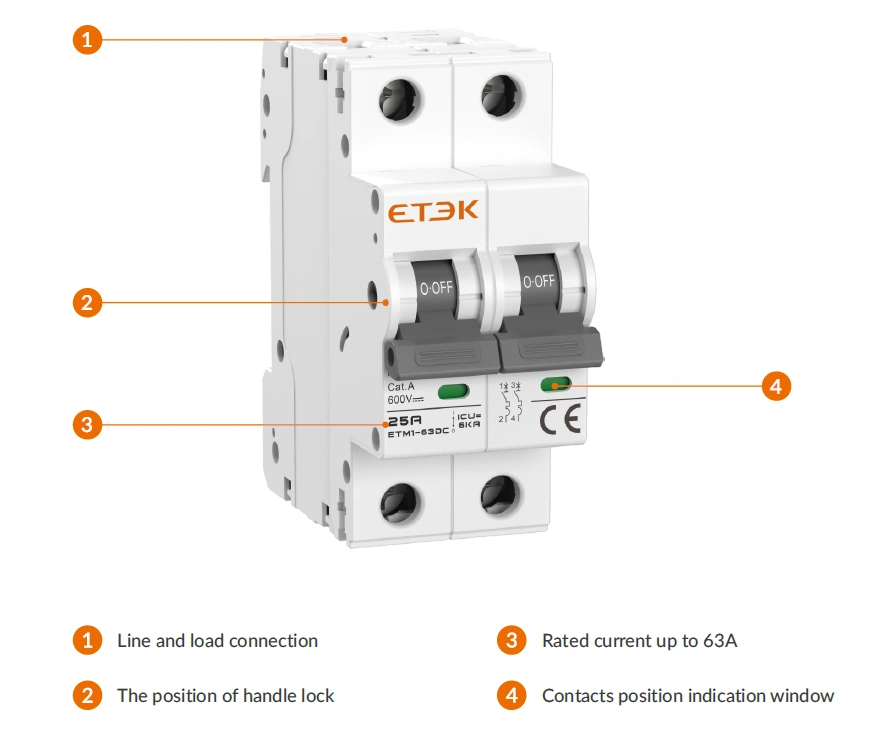

| Indicador de posición de contacto | verde OFF/rojo ON | ||||
| Categoría de sobretensión | 3 | ||||
| Grado de contaminación | 3 | ||||
| Protección contra la entrada de agua y polvo | IP40, puerto de cableado IP20 | ||||
| Resistencia a la humedad y al calor | Clase 2 | ||||
| Temperatura de referencia | -30 ℃ | ||||
| Temperatura ambiente de funcionamiento (con media diaria ≤35 ℃) | -25 ℃~+55 ℃ | ||||
| Temperatura ambiente | -30 ℃~+70 ℃ | ||||
| Tipo de conexión de terminales | Cable | ||||
| Tamaño máximo del terminal para el cable | 16 mm² flexible/25 mm² rígido | ||||
| Par de apriete máx. | 2,5 N·m | ||||

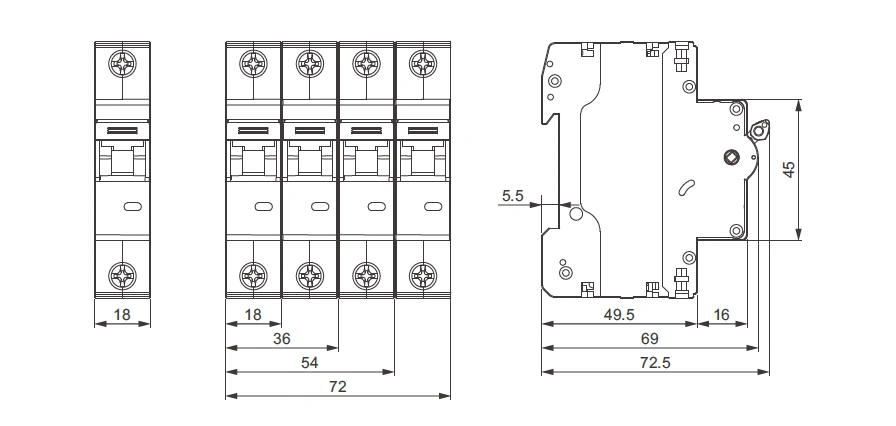

| Instalación | Montaje en carril DIN de 35 mm | ||||

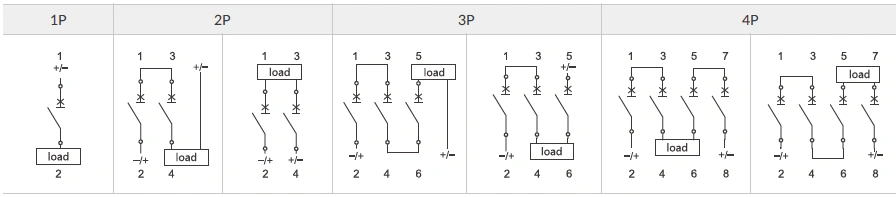

| Método de entrada | Según el esquema de cableado | ||||
