● Norma: IEC60947-1, IEC60947-4-1
● Corriente nominal: 6~12A
● Tensión nominal de funcionamiento: 380/400 V, 600/690 V
● Tensión nominal de aislamiento: 690 V
● Número de polos: 3P, 4P
● Contacto auxiliar: 1 NA o 1 NC
● Temperatura ambiente: -5℃~+40℃
● Método de instalación: Instalación sobre carril DIN o mediante tornillos.
El minicontactor EKC2-M es un relé eléctrico diseñado para gestionar un circuito eléctrico mediante una señal de baja potencia. Es una versión más compacta de un contactor estándar y tiene amplias aplicaciones en el control de motores, iluminación y sistemas de automatización.
Control de motores: Arranque y parada de motores eléctricos de forma controlada, especialmente en aplicaciones donde el espacio es limitado.
Control de iluminación: Gestión de circuitos de iluminación, especialmente en entornos comerciales e industriales.
Sistemas de calefacción: Controlar los calentadores eléctricos, garantizando su funcionamiento seguro y eficiente.
Sistemas de automatización: Forman parte de soluciones de automatización, donde pueden utilizarse para controlar diversos dispositivos y maquinaria.
Los minicontactores de la serie EKC2-M son un componente esencial en muchos sistemas eléctricos, ya que ofrecen una forma fiable y eficiente de controlar los circuitos de potencia en un formato compacto.
| Tipo | EKC2-06M | EKC2-09M | EKC2-12M | |
| Característica del circuito principal | ||||
| Polos | 3P, 4P | |||
| Contacto principal | 3NO | |||
| Tensión de aislamiento nominal (Ui) (V) | 690 | |||
| Tensión nominal de funcionamiento (Ue) (V) | 380/400, 660/690 | |||
| Corriente térmica nominal (Ith), CA-1 | 20 | |||
| Operación nominal corriente(Ie)(A) | AC-3, 380/400V | 6 | 9 | 12 |
| AC-3, 660/690V | 3.8 | 4.9 | 4.9 | |
| AC-4, 380/400V | 6 | 9 | 9 | |
| CA-4, 660/690 V | 3.8 | 4.9 | 4.9 | |
| Calificado como operativo potencia(Pe)(A) | AC-3, 380/400V | 2.2 | 4 | 5.5 |
| AC-3, 660/690V | 3 | 4 | 4 | |
| Vida útil mecánica (×10 4 veces) | 1200 | |||
| vida eléctrica (×10 4 veces) | AC-3 | 120 | ||
| AC-4 | Consulte la curva de vida eléctrica. | |||
| Frecuencia de Operación (tiempo/h) | AC-3 | 1200 | ||
| AC-4 | 300 | |||
| Características del circuito de control | ||||
| Control nominal voltaje (us) | 50 Hz | 24V, 36V, 48V, 110V, 127V, 220V, 380V, 415V | ||
| 50/60 Hz | 24V, 36V, 48V, 110V, 127V, 220V, 380V, 415V | |||
| corriente continua | 12V, 24V, 36V, 48V, 110V, 127V, 220V | |||
| Control permitido voltaje del circuito | Operación | (85%~110%) Nosotros | ||
| Lanzamiento(AC) | (20%~75%)Nosotros | |||
| Lanzamiento (DC) | (10%~75%)Nosotros | |||
| Consumo de energía de bobina | Actuación (VA) | 20-40 | ||
| Mantener(VA) | 9.5 | |||
| Consumo (W) | 1-3 | |||
| Contactos auxiliares | ||||
| Contacto auxiliar incorporado | 1 contacto normalmente abierto/1 contacto normalmente cerrado | |||
| Corriente térmica nominal (Ith) | 10A | |||
| Funcionamiento nominal voltaje (Ue) | C.A. | 380/400 V | ||
| corriente continua | 220V | |||
| Control nominal capacidad | AC-15 | Ue/Ie: AC380V/400V/1.5A; Ith: 10A | ||
| DC-13 | Ue/Ie: CC 220 V/0,3 A | |||

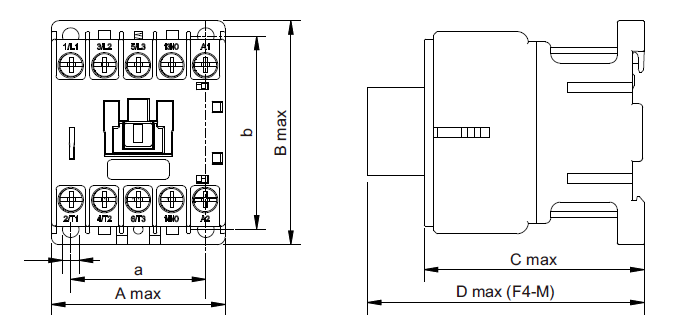

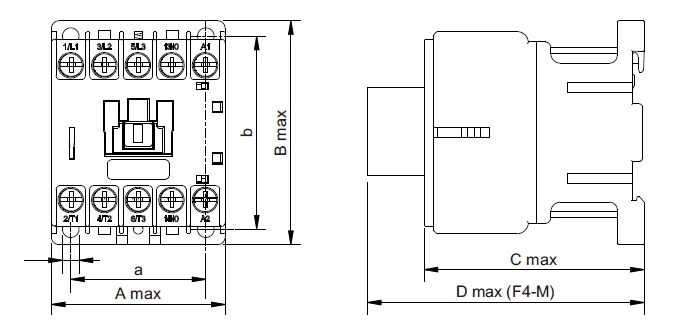

| Modelo | Un máximo | B Máx. | C Máx. | D Max | a | b | Ø |
| EKC2-06M~12M | 45.5 | 59 | 58 | 94 | 35±0,35 | 50±0,48 | 4.2 |

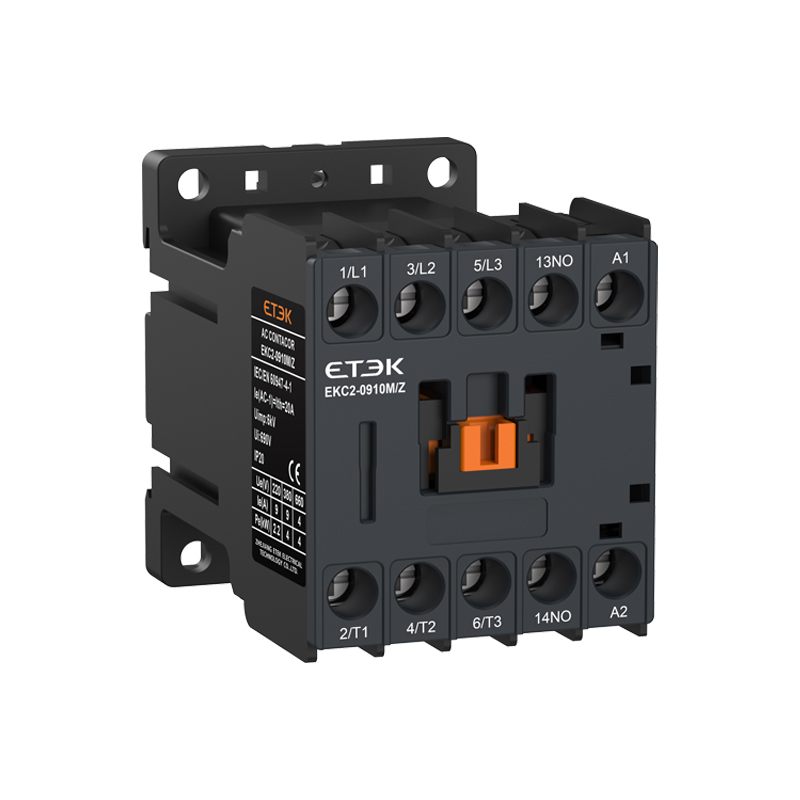

| EKC2-06M/Z~12M/Z | 45.5 | 59 | 70 | 106 | 35±0,35 | 50±0,48 | 4.2 |

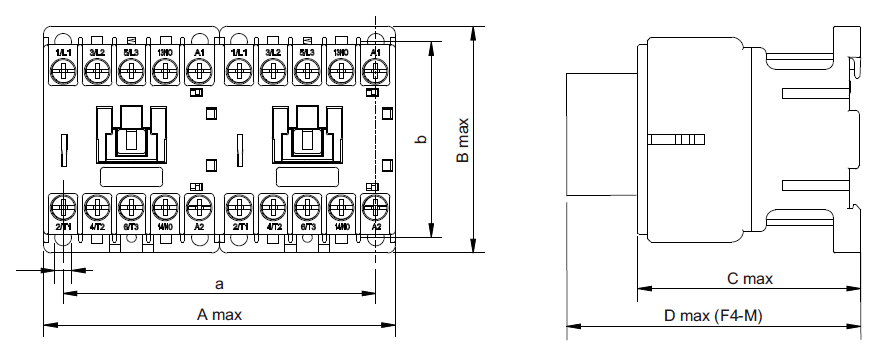

| Modelo | Un máximo | B Máx. | C Máx. | D Max | a | b | Ø |

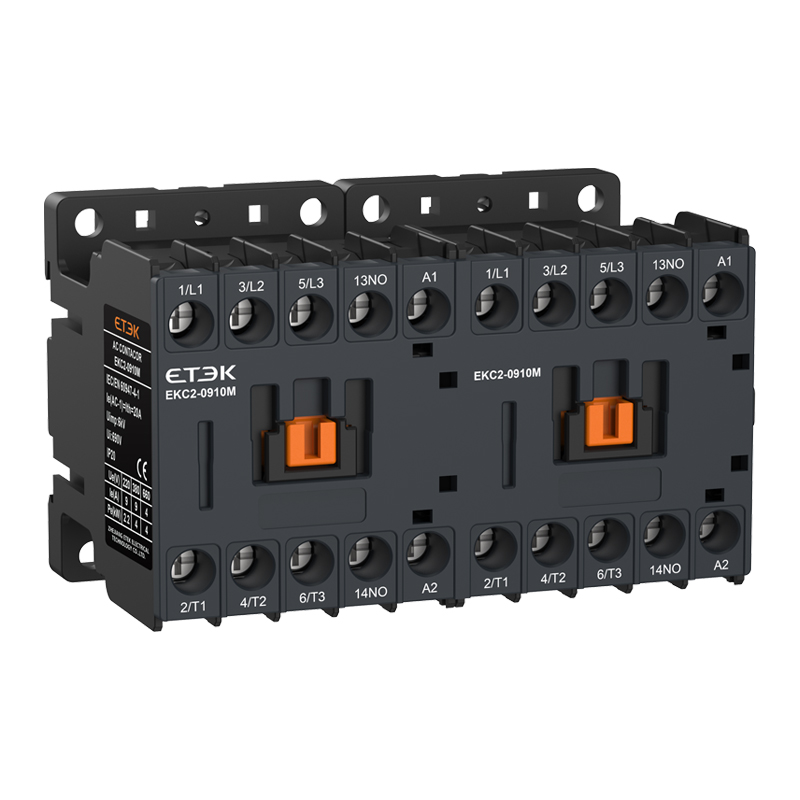

| EKC2-06M/N~12M/N | 91 | 59 | 58 | 94 | 80±0,35 | 50±0,48 | 4.2 |
| EKC2-06M/Z/N~12M/Z/N | 91 | 59 | 70 | 106 | 80±0,35 | 50±0,48 | 4.2 |
