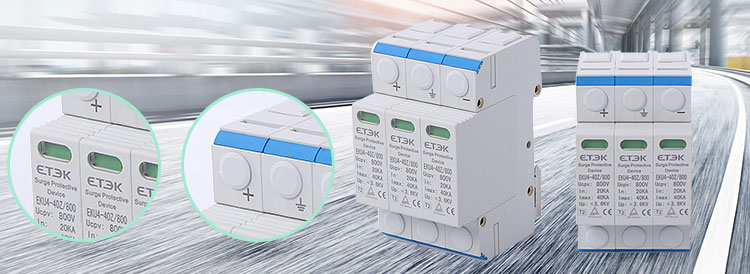

EKU4-40Z DC SPD para sistema fotovoltaico

El protector contra sobretensiones fotovoltaicas EKU5-T2-40 es un protector contra sobretensiones de CC especialmente diseñado para sistemas de suministro de energía fotovoltaica. El voltaje de funcionamiento continuo máximo alcanza los 1500 V CC. Estas unidades deben instalarse en paralelo en las redes de CC para protegerlas y brindar protección en modos comunes y diferentes. Se recomienda instalarlas en ambos extremos de la línea de suministro de energía de CC (lado del panel solar y lado del inversor/convertidor), especialmente si el recorrido de la línea es externo y largo.

Descripción general del producto

La función de los sistemas de protección contra rayos y sobretensiones es proteger los dispositivos, aislamientos funcionales y equipos de consumo sensibles a las sobretensiones de los sistemas de distribución de energía contra todos los daños causados por rayos y sobretensiones. El sistema de protección contra rayos para exteriores generalmente no es suficiente para eliminar tales fallas. En la mayoría de los tipos, el dispositivo de protección defectuoso se puede volver a poner en funcionamiento reemplazando el inserto dañado; estas variantes también están equipadas con señal de operación óptica y contacto de estado auxiliar.

Parámetros técnicos

Datos técnicos

Modelo y especificaciones		EKU4-40Z/500	EKU4-40Z/800	EKU4-40Z/1000
Voltaje nominal (VCC)		500 V	800 V	1.000 V
Voltaje de operación continua (VCC)		550 V	850 V	1.100 V
Nivel de protección de voltaje de Up		2.5	3	3.6
Corriente de descarga nominal In (8/20μs)		20 K
Corriente máxima de descarga Imax (8/20μs)		40 KA
Tiempo de reacción		<25 ns
Ancho/Poste		18 mm
Material de la carcasa		PBT
Temperatura ambiente		-40℃-80℃
Fusible o disyuntor coincidente		25A
Especificación de terminal	Línea	2,5 ~ 35 mm²
	Educación Física	2,5 ~ 35 mm²
	Señal	1,5 mm2
No. de polos		V+/PE/V-
Grado de protección		IP20
Montaje		Riel DIN 35mm
Sistema de red		Fotovoltaica
Terminal de señal		Disponible

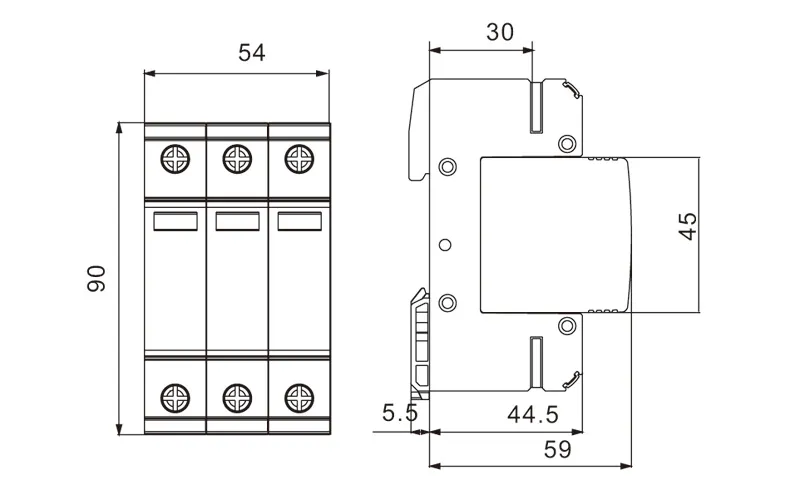

Dimensiones

Formulario de selección de productos

N° de referencia	Especificación
EKU4-40Z-3-500	SPD Tipo DC Imax:40KA 3P 500VDC
EKU4-40Z-3-800	SPD Tipo DC Imax:40KA 3P 800VDC
EKU4-40Z-3-1000	SPD Tipo DC Imax:40KA 3P 1000VDC
EKU4-40Z-2-500	SPD Tipo DC Imax:40KA 2P 500VDC
EKU4-40Z-2-800	SPD Tipo DC Imax:40KA 2P 800VDC
EKU4-40Z-2-1000	SPD Tipo DC Imax:40KA 2P 1000VDC
EKU4-20Z-3-500	SPD Tipo DC Imax:20KA 3P 500VDC
EKU4-20Z-3-800	SPD Tipo DC Imax:20KA 3P 800VDC
EKU4-20Z-3-1000	SPD Tipo DC Imax:20KA 3P 1000VDC
EKU4-20Z-2-500	SPD Tipo DC Imax:20KA 2P 500VDC
EKU4-20Z-2-800	SPD Tipo DC Imax:20KA 2P 800VDC
EKU4-20Z-2-1000	SPD Tipo DC Imax:20KA 2P 1000VDC
