Interruptor automático en miniatura de alta corriente ETM1-125(H) | 63 A–125 A, 6 kA / 10 kA

Interruptor automático en miniatura de alta corriente, 63 A - 125 A, 6 kA / 10 kA

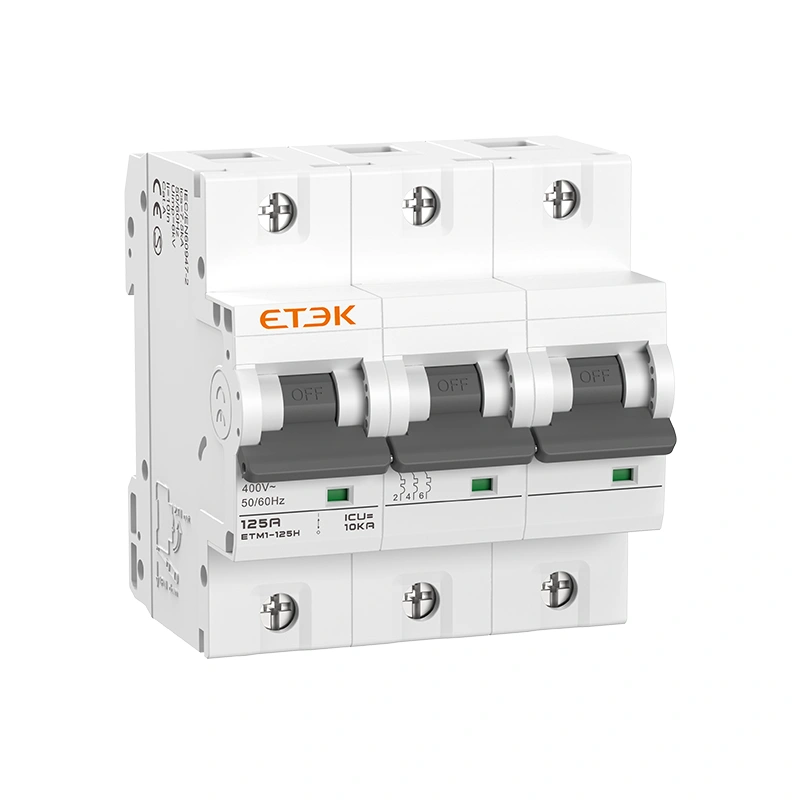

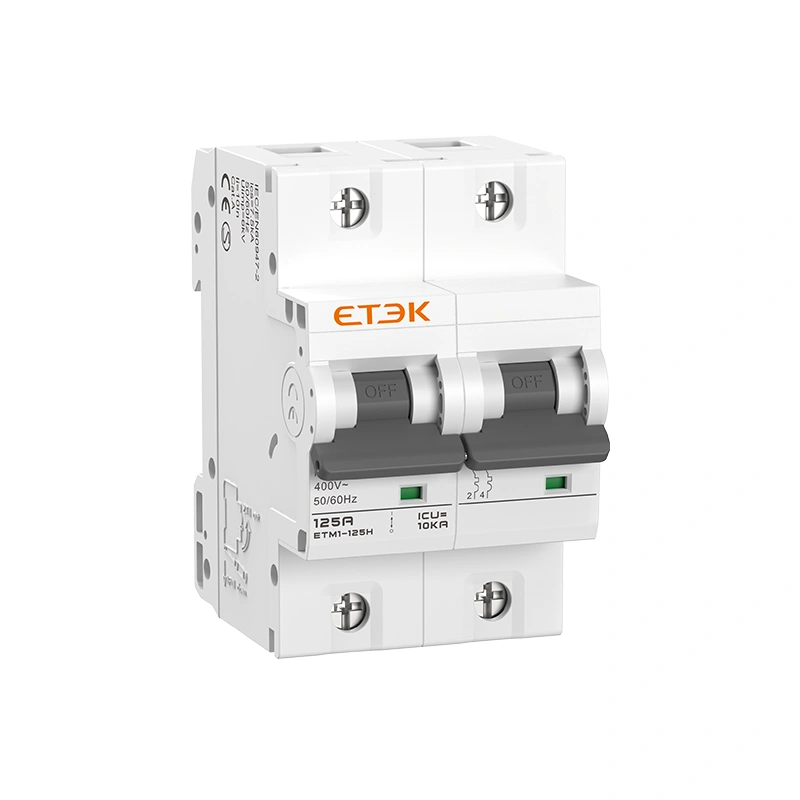

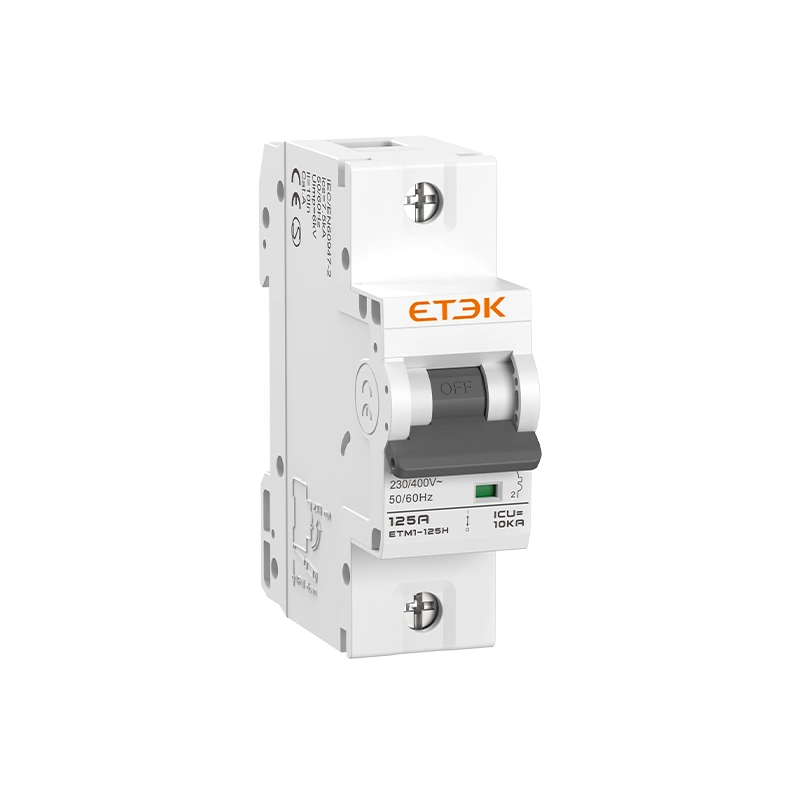

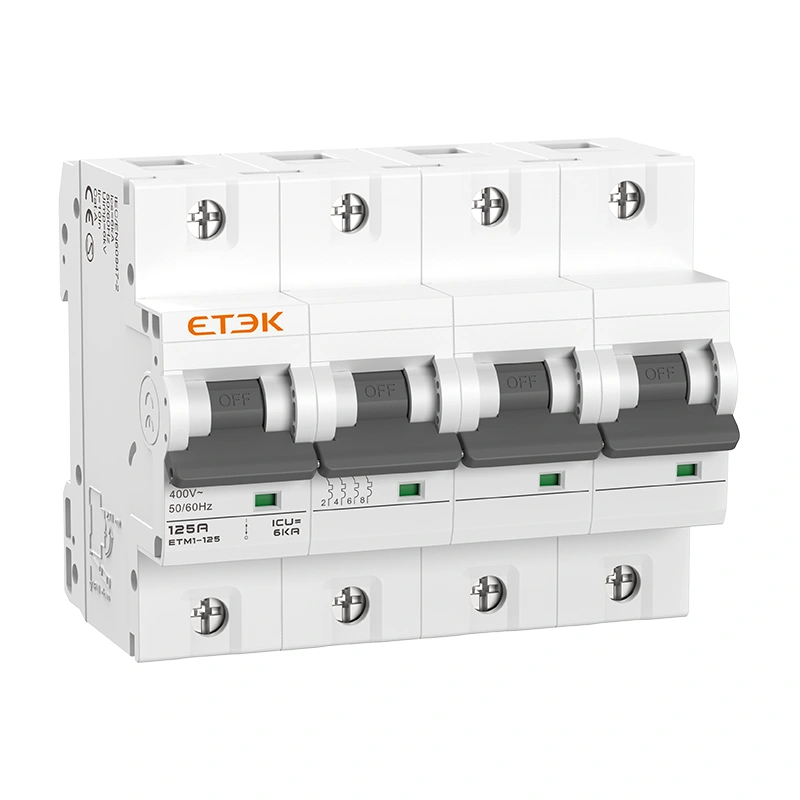

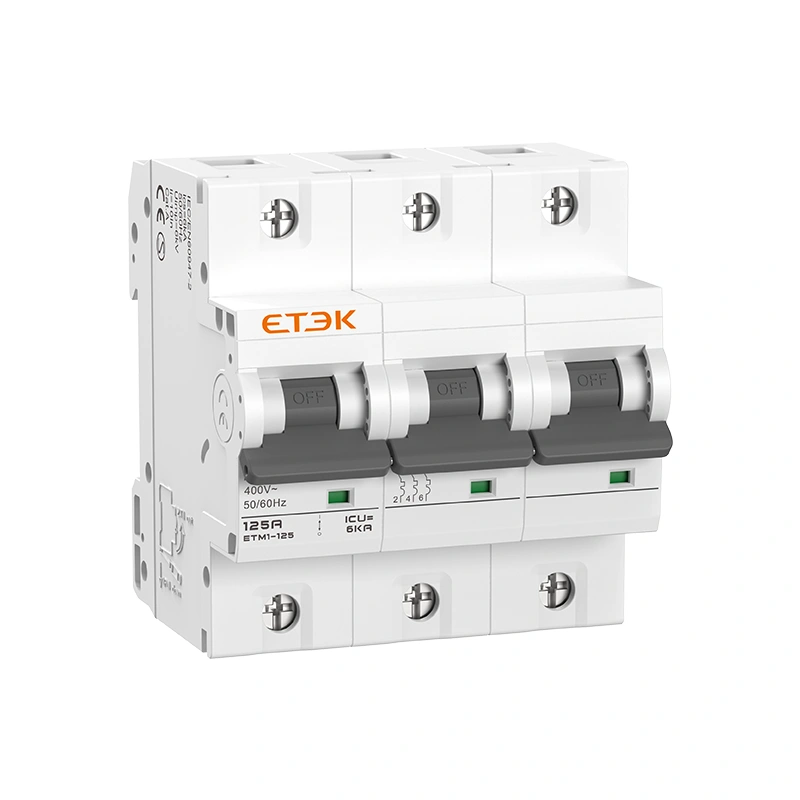

El ETM1-125(H) es un interruptor automático miniatura termomagnético de alta corriente para protección contra sobrecargas y cortocircuitos en sistemas de distribución de CA de baja tensión. Está disponible en capacidades de 63 A, 80 A, 100 A y 125 A, con opciones de 1P, 2P, 3P y 4P.

El modelo ETM1-125 ofrece una capacidad de interrupción de 6 kA, mientras que el modelo ETM1-125H ofrece una capacidad de interrupción de 10 kA. Esta serie está diseñada para sistemas de 240/415 V CA, 50/60 Hz y admite montaje en riel DIN de 35 mm.

Capacidad de ruptura: opciones de 6 kA/10 kA
Rango de corriente: 63A a 125A
Voltaje: Sistemas de CA de 240/415 V (50/60 Hz)
Tipo electromagnético
Indicación de la posición del contacto
Disyuntor magnetotérmico según IEC/EN 60947-2

¡Consulte ahora

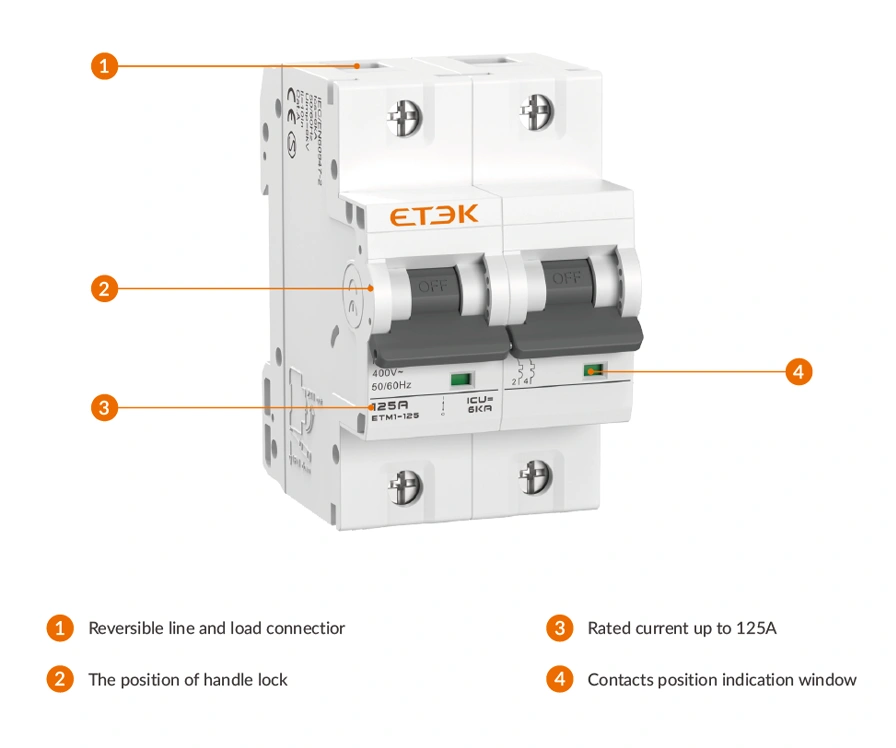

Características del producto

Rango de corriente nominal: 63 A, 80 A, 100 A y 125 A
Capacidad de ruptura: 6 kA para ETM1-125; 10 kA para ETM1-125H
Protección termomagnética contra sobrecarga y cortocircuito.
Disponible en configuraciones de 1P, 2P, 3P y 4P.
Tensión nominal: hasta 400/415 V CA, 50/60 Hz
Diseñado de acuerdo con la norma IEC/EN 60947-2.
Característica de disparo predeterminada: 8In–12In; curvas L y K opcionales
Montaje en carril DIN de 35 mm

Consejos sobre el producto

Diagrama de cableado

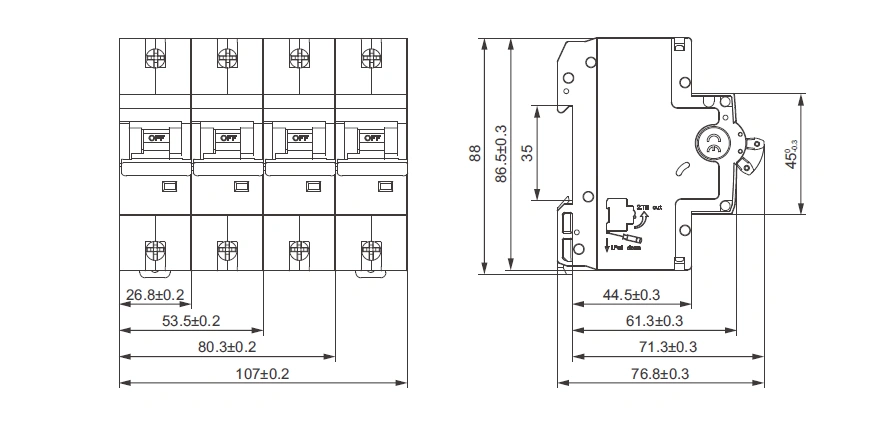

Dimensión (mm)

Datos técnicos

Modelo	ETM1-125	ETM1-125H
Estándar	IEC/EN 60947-2
Función de protección	Protección contra sobrecargas y cortocircuitos
Tipo de viaje	Termomagnético
Número de polos	1P, 2P, 3P, 4P
Tensión nominal de funcionamiento, Ue	1P: 230/400 VCA (240/415 VCA); 2P, 3P, 4P: 400/415 VCA
Corriente nominal, en	63A, 80A, 100A, 125A
Frecuencia nominal	50/60 Hz
Tensión de aislamiento nominal, Ui	690 V
Tensión nominal de resistencia al impulso, Uimp	6 kV
Voltaje de prueba dieléctrica	2 kV, 50/60 Hz, 1 minuto
Capacidad máxima de interrupción de cortocircuitos, Icu	6 kA	10 kA
Capacidad nominal de interrupción de cortocircuitos, IC	6 kA	7,5kA
Característica de disparo térmico	1,05 pulgadas: sin tropiezos en 2 horas; 1,30 pulgadas: tropiezos en 2 horas
Característica de disparo instantáneo	8 a 12 pulgadas (predeterminado)
	Curva L: 6 a 10 pulgadas; Curva K: 10 a 14 pulgadas (opcional)
Resistencia al fuego, recinto	960 ± 15 °C
Resistencia al fuego, mango	650 ± 10 °C
Grado de contaminación	2
Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicación de posición de contacto	Verde APAGADO / Rojo ENCENDIDO
Grado de protección	IP20
Temperatura de referencia	30°C
Temperatura ambiente de funcionamiento	De -5 °C a +40 °C, con una media diaria que no supera los +35 °C.
Temperatura de almacenamiento	-30°C a +70°C
Tipo de conexión de terminal	Cable / tipo clavija
Bloque de terminales	Conexión por presión mediante tornillo
Tamaño máximo del cable	35 mm² flexible / 50 mm² rígido
Par de apriete máximo	3,5 N·m
Tipo de montaje	Montaje en carril DIN de 35 mm
Método entrante	Bidireccional
