Interruptor diferencial electrónico tipo EKL5-63
Preguntar
● Norma: IEC61009-1
● Tipo: CA, A
● Corriente nominal: 6~40 A
● Tensión nominal: 230/240~
● Número de polos: 1P+N 2 módulos
● Corriente de funcionamiento residual nominal (IAn): 30, 100, 300 mA
● Capacidad nominal de ruptura de cortocircuito: 6kA
● Curva de disparo: B, C
● Temperatura ambiente del aire: -25...+40 ºC
● Conexión: desde arriba y desde abajo
El RCBO tipo magnético EKL8-40M cumple con el estándar IEC61009-1, capacidad de ruptura nominal de 6 kA, la corriente de disparo nominal puede alcanzar 300 mA, indicador de posición, terminación Bi-Connect en ambos lados, compatible con destornillador estándar y de cabeza Philip, terminal de 35 mm² adecuado para cables de cobre y aluminio.
1.1 Función
Protección de personas y contra incendios: Protección de cables y líneas contra sobrecargas y cortocircuitos.
1.2 Selección
I∆n ≤30 mA: protección adicional en caso de contacto directo.
I∆n ≤300 mA: protección preventiva contra incendios en caso de corrientes de falla a tierra.

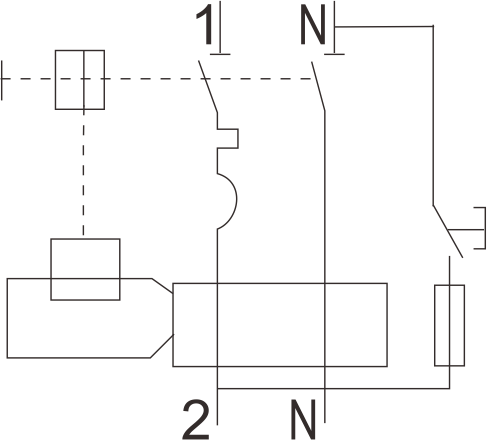

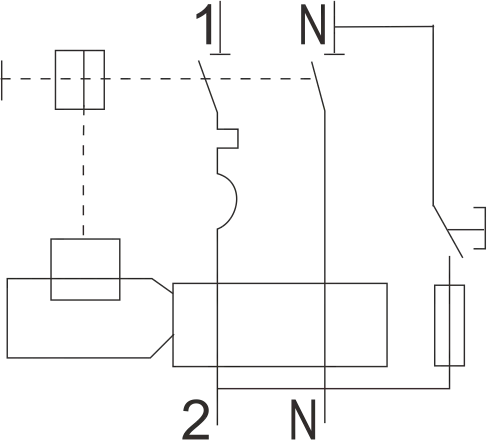

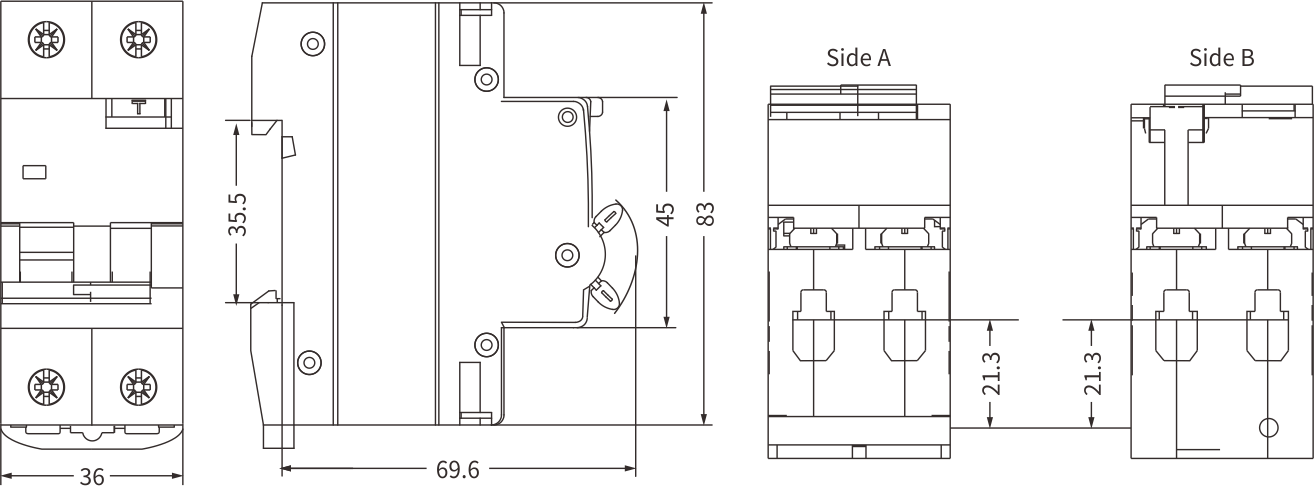

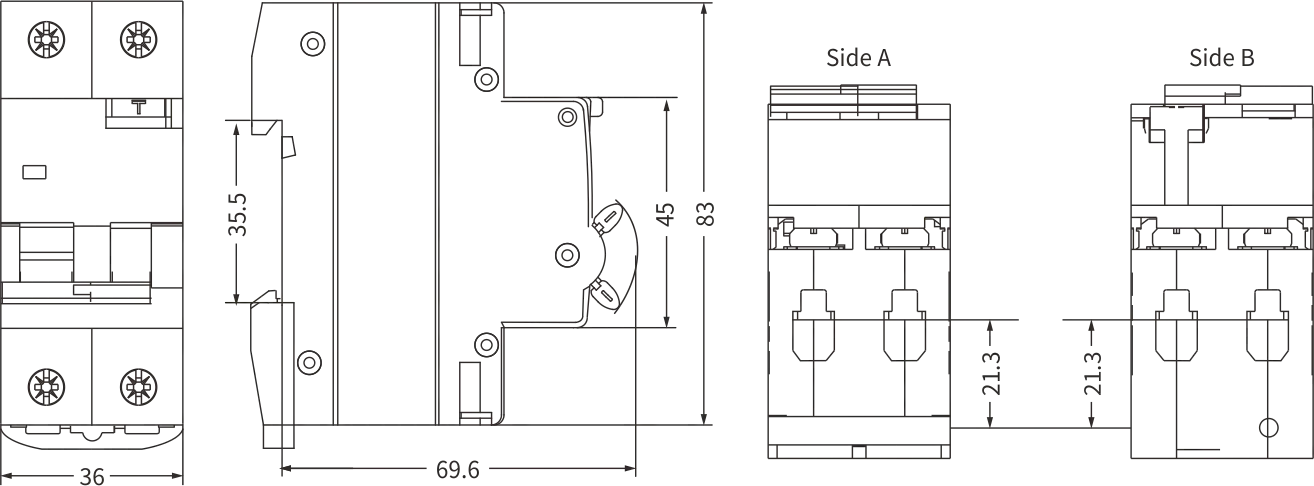

| Estándar | IEC/EN61009-1 |
| Protección | Falla a tierra, sobrecorriente y cortocircuito, sobretensión (seleccionable) |
| Tipo de viaje | Falla a tierra: electromagnética |
| Sobrecarga y cortocircuito: termomagnético. | |
| Tipo de protección (fuga eléctrica) | CA,A |
| Número de polos | 1P+N 2 módulos, línea N con desconexión |
| Corrientes nominales (In) | 6,10,16,20,25,32,40A |
| Corrientes de sensibilidad nominal I△n | 30,100,300 mA |
| Tiempo de inactividad de la corriente residual según I△n | ≤ 0,1 s |
| Capacidad residual nominal de cierre y corte (I△m) | 500 A (In≤50 A) |
| Tensión nominal (Ue) | 230/240 V~ |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de ruptura nominal | 6.000A |
| Clase Limitadora de Energía | 3 |
| Impulso nominal con tensión estándar (1,2/50) Uimp | 4.000 V |
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 min | 2 kV |
| Característica de liberación térmica | (1,13-1,45) x pulg. |
| Característica de liberación magnética | B:(3-5) x In, C:(5-10) x In |
| Vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Indicador de falla a tierra | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente | -25℃ a +40℃, humedad máxima del 95 % |
| Tipo de conexión de terminal | Cable/Barra colectora tipo clavija/Barra colectora tipo horquilla |
| Tamaño máximo de terminal para cable | 25 mm2 |
| Par de apriete máximo | 2,5 Nm |
| Instalación | Montaje en carril DIN de 35 mm |
| Conexión | De arriba a abajo |
| Capacidad de ruptura | Polacos | Corriente nominal (A) | Curva B | ||
| Sensibilidad | |||||
| 30mA | 100mA | 300mA | |||
| Type AC | |||||
| 6KA | 1P+N | 6A | EKL8-40M-1NB0630 | EKL8-40M-1NB06100 | EKL8-40M-1NB06300 |
| 10A | EKL8-40M-1NB1030 | EKL8-40M-1NB10100 | EKL8-40M-1NB10300 | ||
| 16A | EKL8-40M-1NB1630 | EKL8-40M-1NB16100 | EKL8-40M-1NB16300 | ||
| 20A | EKL8-40M-1NB2030 | EKL8-40M-1NB20100 | EKL8-40M-1NB20300 | ||
| 25A | EKL8-40M-1NB2530 | EKL8-40M-1NB25100 | EKL8-40M-1NB25300 | ||
| 32A | EKL8-40M-1NB3230 | EKL8-40M-1NB32100 | EKL8-40M-1NB32300 | ||
| 40A | EKL8-40M-1NB4030 | EKL8-40M-1NB40100 | EKL8-40M-1NB40300 | ||
| Type A | |||||
| 6A | EKL8-40M-1NB0630A | EKL8-40M-1NB06100A | EKL8-40M-1NB06300A | ||
| 10A | EKL8-40M-1NB1030A | EKL8-40M-1NB10100A | EKL8-40M-1NB10300A | ||
| 16A | EKL8-40M-1NB1630A | EKL8-40M-1NB16100A | EKL8-40M-1NB16300A | ||
| 20A | EKL8-40M-1NB2030A | EKL8-40M-1NB20100A | EKL8-40M-1NB20300A | ||
| 25A | EKL8-40M-1NB2530A | EKL8-40M-1NB25100A | EKL8-40M-1NB25300A | ||
| 32A | EKL8-40M-1NB3230A | EKL8-40M-1NB32100A | EKL8-40M-1NB32300A | ||
| 40A | EKL8-40M-1NB4030A | EKL8-40M-1NB40100A | EKL8-40M-1NB40300A | ||
| Corriente nominal (A） | Curva C | ||||
| Sensibilidad | |||||
| 30mA | 100mA | 300mA | |||
| Type AC | |||||
| 6A | EKL8-40M-1NC0630 | EKL8-40M-1NC06100 | EKL8-40M-1NC06300 | ||
| 10A | EKL8-40M-1NC1030 | EKL8-40M-1NC10100 | EKL8-40M-1NC10300 | ||
| 16A | EKL8-40M-1NC1630 | EKL8-40M-1NC16100 | EKL8-40M-1NC16300 | ||
| 20A | EKL8-40M-1NC2030 | EKL8-40M-1NC20100 | EKL8-40M-1NC20300 | ||
| 25A | EKL8-40M-1NC2530 | EKL8-40M-1NC25100 | EKL8-40M-1NC25300 | ||
| 32A | EKL8-40M-1NC3230 | EKL8-40M-1NC32100 | EKL8-40M-1NC32300 | ||
| 40A | EKL8-40M-1NC4030 | EKL8-40M-1NC40100 | EKL8-40M-1NC40300 | ||
| Type A | |||||
| 6A | EKL8-40M-1NC0630A | EKL8-40M-1NC06100A | EKL8-40M-1NC06300A | ||
| 10A | EKL8-40M-1NC1030A | EKL8-40M-1NC10100A | EKL8-40M-1NC10300A | ||
| 16A | EKL8-40M-1NC1630A | EKL8-40M-1NC16100A | EKL8-40M-1NC16300A | ||
| 20A | EKL8-40M-1NC2030A | EKL8-40M-1NC20100A | EKL8-40M-1NC20300A | ||
| 25A | EKL8-40M-1NC2530A | EKL8-40M-1NC25100A | EKL8-40M-1NC25300A | ||
| 32A | EKL8-40M-1NC3230A | EKL8-40M-1NC32100A | EKL8-40M-1NC32300A | ||
| 40A | EKL8-40M-1NC4030A | EKL8-40M-1NC40100A | EKL8-40M-1NC40300A | ||
