Dispositivo de protección contra sobretensiones de CA tipo 2 – Imax 40 kA, 275 V

El EKU7-T2-40 es un dispositivo modular de protección contra sobretensiones de tipo 2 para sistemas de distribución eléctrica de CA de baja tensión. Está diseñado para ayudar a reducir el riesgo de daños a equipos eléctricos y electrónicos causados ​​por sobretensiones transitorias derivadas de rayos indirectos, maniobras de conmutación y otras perturbaciones eléctricas.

Diseñada conforme a la norma IEC/EN 61643-11, la serie EKU7-T2-40 presenta una corriente de descarga máxima de 40 kA y una corriente de descarga nominal de 20 kA con una forma de onda de 8/20 μs. El dispositivo tiene una tensión de funcionamiento continua máxima de 275 V CA entre LN y 255 V CA entre N-PE, con un nivel de protección de tensión de 1,5 kV.

La serie está disponible en versiones 1P+NPE, 2P, 3P+NPE y 4P para diferentes necesidades de distribución eléctrica monofásica y trifásica. Las versiones 1P+NPE y 3P+NPE son adecuadas para sistemas TT y TN-S, mientras que las versiones 2P y 4P son adecuadas para sistemas TN-S.

El EKU7-T2-40 utiliza elementos de protección MOV de alta energía. Las versiones 1P+NPE y 3P+NPE combinan la tecnología MOV y GDT para proporcionar protección LN y N-PE. Las versiones 2P y 4P utilizan elementos MOV de alta energía para la protección L-PE y N-PE.

El producto está diseñado para montaje en riel DIN de 35 mm y es apto para su instalación en cuadros de distribución, paneles de control, armarios eléctricos industriales, edificios comerciales y otros sistemas de alimentación de CA de baja tensión. Un indicador visual de estado (verde/rojo) permite a los usuarios comprobar rápidamente el estado de funcionamiento del dispositivo. Existen modelos con señalización remota para aplicaciones de monitorización centralizada.

Características principales

• Tensión máxima de funcionamiento continuo LN: 275 V CA

• Tensión máxima de funcionamiento continuo N-PE: 255 V CA

• Nivel de protección de tensión: 1,5 kV

• Nivel de protección de tensión a 5 kA: 1,0 kV

• Disponible en configuraciones 1P+NPE, 2P, 3P+NPE y 4P.

• Compatible con sistemas TN-S y TT, según el modelo.

• Tecnología de protección MOV de alta energía

• Diseño de protección MOV y GDT para modelos 1P+NPE y 3P+NPE

• Indicación visual de funcionamiento y fallos en verde/rojo

• Función de señalización remota opcional

• Montaje en carril DIN de 35 mm conforme a la norma EN 60715

• Material de la carcasa termoplástica, UL94-V0

• Grado de protección IP20 para instalación empotrada

• Rango de temperatura de funcionamiento: -40 °C a +80 °C

• Fusible de respaldo máximo: 125 A gL/gG

Beneficios del producto

• Ayuda a proteger los equipos eléctricos y electrónicos contra sobretensiones transitorias.

• Apto para sistemas de distribución de corriente alterna monofásicos y trifásicos.

• Las múltiples configuraciones de postes permiten un diseño flexible de paneles y sistemas.

• La indicación visual del estado simplifica la inspección y el mantenimiento rutinarios.

• La señalización remota opcional permite la monitorización remota de los equipos.

• Su diseño compacto para riel DIN ahorra espacio de instalación en los paneles eléctricos.

• Adecuado para aplicaciones residenciales, comerciales, industriales y de infraestructura.

Aplicaciones

• Cuadros de distribución residenciales

• Paneles eléctricos para edificios comerciales

• Edificios de oficinas

• Armarios de control industrial

• Sistemas de distribución de energía de fábrica

• Sistemas de automatización y control de maquinaria

• Sistemas de climatización

• Sistemas de alimentación para telecomunicaciones

• Fuentes de alimentación para equipos de datos y redes

• Tableros de subdistribución

• Sistemas de distribución trifásicos de baja tensión

• Instalaciones eléctricas expuestas a sobretensiones por conmutación o efectos indirectos de rayos.

Datos técnicos

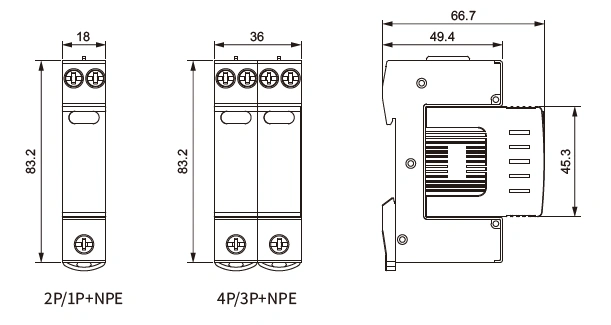

Dimensiones

Formulario de selección de productos

Descripción del listado de productos

 Lista de referencias de tipos SPD

Número de postes	1P+NPE	1P+NPE	2P	3P+NPE	4P

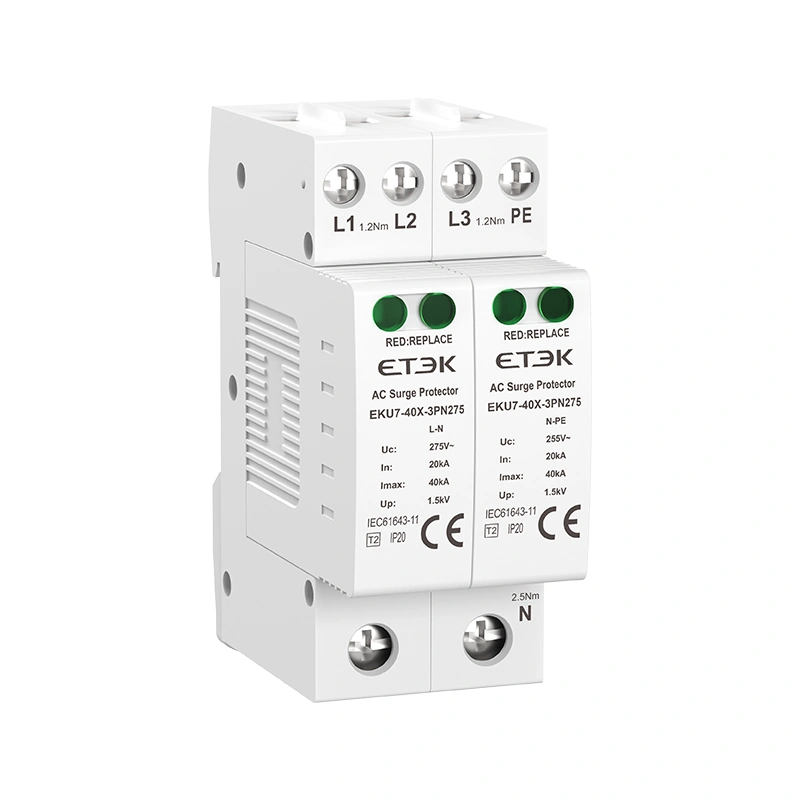

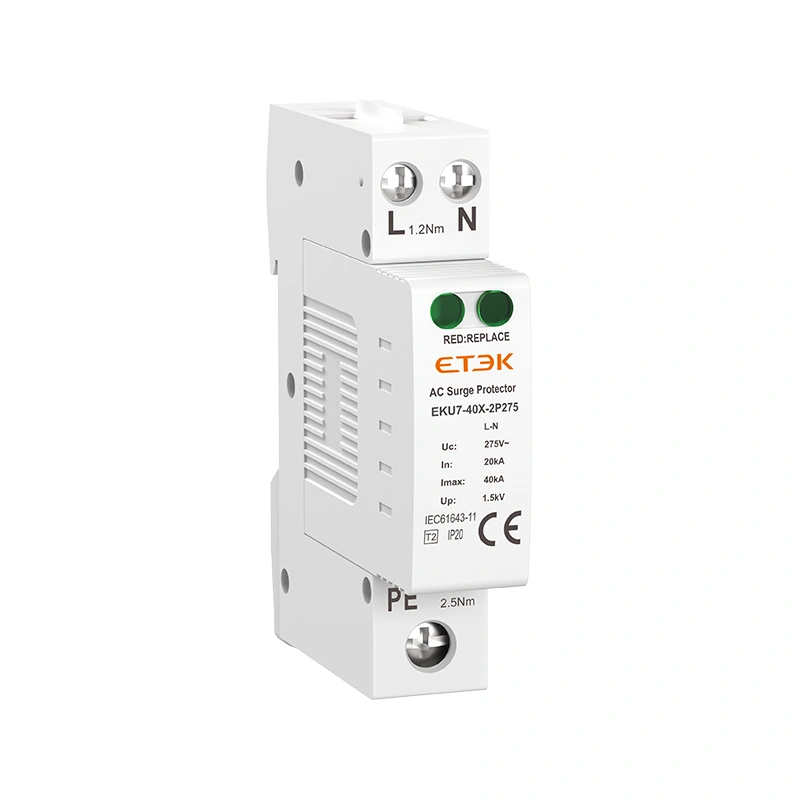

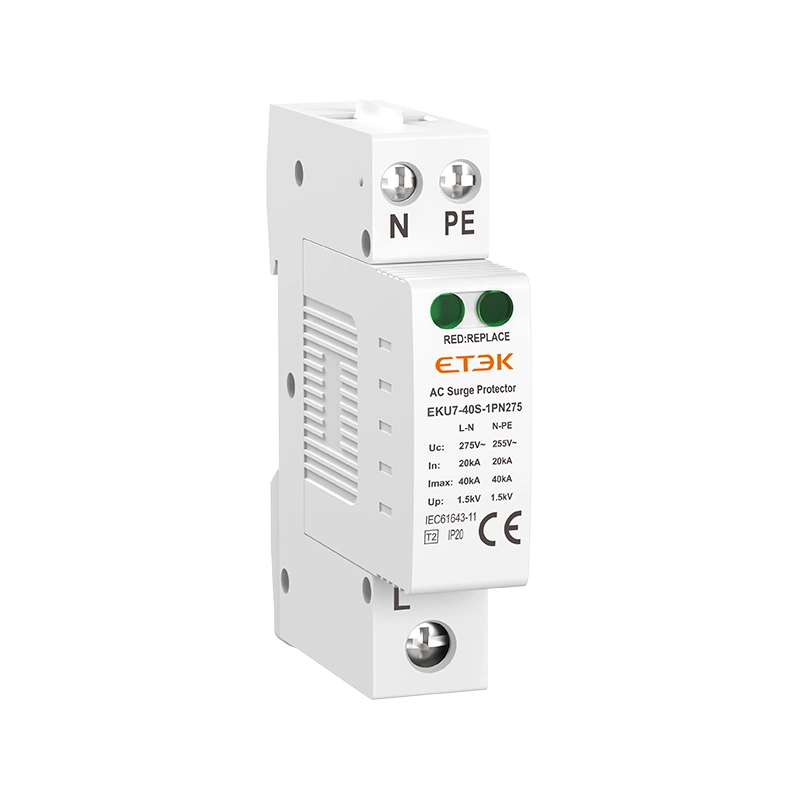

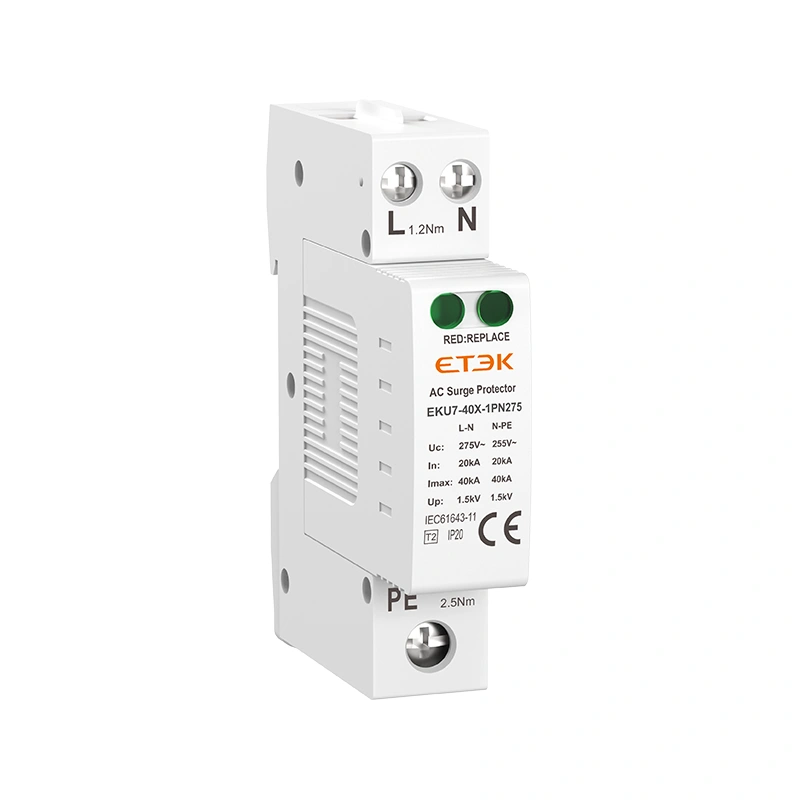

Sin señalización remota	EKU7-40S-1PN275	EKU7-40X-1PN275	EKU7-40X-2P275	EKU7-40X-3PN275	EKU7-40X-4P275

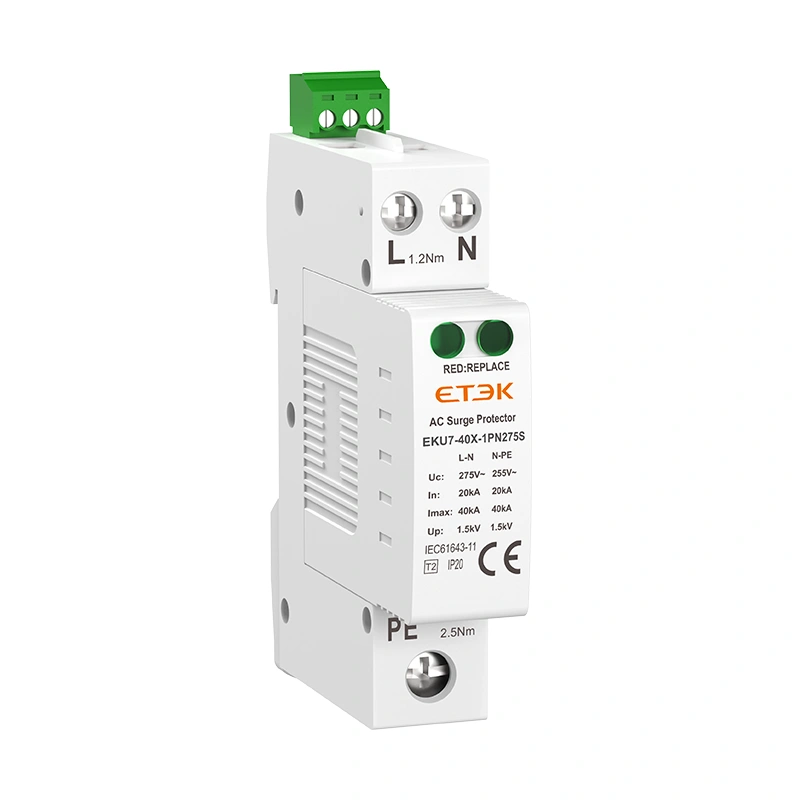

Con señalización remota	EKU7-40S-1PN275S	EKU7-40X-1PN275S	EKU7-40X-2P275S	EKU7-40X-3PN275S	EKU7-40X-4P275S
Diagrama esquemático

Preguntas frecuentes

P: Qué es el EKU7-T2-40?

A: El EKU7-T2-40 es un dispositivo de protección contra sobretensiones de CA de tipo 2 diseñado para sistemas de distribución de energía de baja tensión. Ayuda a proteger las instalaciones eléctricas y los equipos conectados contra sobretensiones transitorias causadas por rayos indirectos y operaciones de conmutación.

P: Cuál es la corriente de descarga máxima del EKU7-T2-40?

A: El EKU7-T2-40 tiene una corriente de descarga máxima, Imax, de 40 kA bajo la forma de onda de 8/20 μs.

P: Cuál es la corriente de descarga nominal del EKU7-T2-40?

A: La corriente de descarga nominal, In, es de 20 kA bajo la forma de onda de 8/20 μs.

P: Cuál es la tensión máxima de funcionamiento del EKU7-T2-40?

A: La tensión máxima de funcionamiento continuo es de 275 V CA entre LN y 255 V CA entre N-PE.

P: Qué sistemas eléctricos son compatibles?

A: Las versiones 1P+NPE y 3P+NPE son compatibles con los sistemas TT y TN-S. Las versiones 2P y 4P son compatibles con los sistemas TN-S.

P: Qué configuraciones de postes están disponibles?

A: La serie EKU7-T2-40 está disponible en configuraciones 1P+NPE, 2P, 3P+NPE y 4P.

P: El modelo EKU7-T2-40 dispone de señalización remota?

R: Sí. Los modelos que terminan con el sufijo “S” incluyen una función de señalización remota para la monitorización remota del estado operativo.

P: Cómo se instala el dispositivo?

A: El modelo EKU7-T2-40 está diseñado para su montaje en un riel DIN de 35 mm de acuerdo con la norma EN 60715.

P: Cuál es el indicador de estado?

A: El dispositivo utiliza un indicador visual verde/rojo. El verde indica un funcionamiento normal, mientras que el rojo indica que puede ser necesario reemplazarlo o realizarle mantenimiento.

P: Cuál es el nivel de protección de este SPD?

A: El nivel de protección de voltaje, Arriba, es de 1,5 kV. A 5 kA, el nivel de protección de voltaje es de 1,0 kV.
