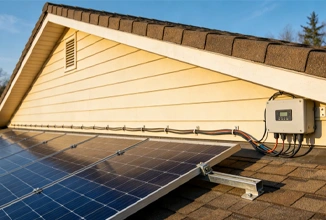

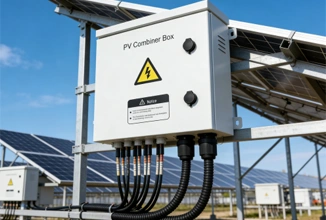

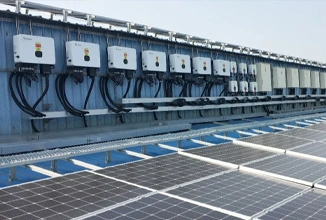

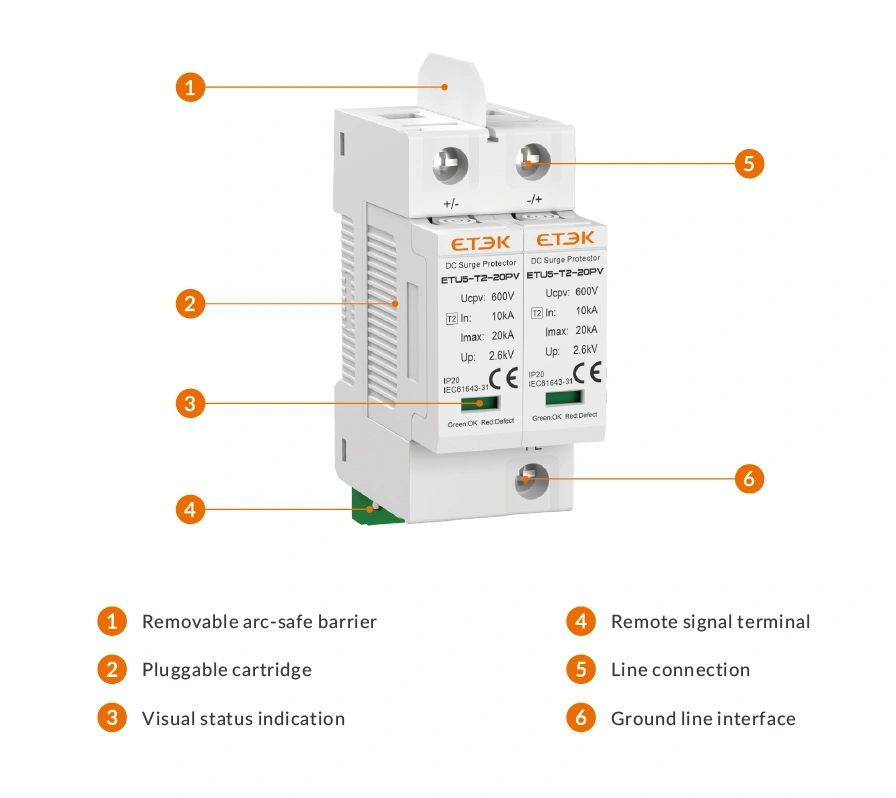

El dispositivo de protección contra sobretensiones de CC de la serie ETU5-T2-20PV está diseñado para proporcionar una protección fiable contra sobretensiones en la parte de CC de los sistemas fotovoltaicos. Es apto para su uso en cajas de distribución fotovoltaica y entradas de CC de inversores, lo que ayuda a reducir el impacto de las sobretensiones y los transitorios provocados por rayos en los componentes críticos del sistema.
Diseñada para instalaciones fotovoltaicas modernas, esta serie ofrece una protección fiable, una instalación compacta y una adaptación flexible a una amplia gama de aplicaciones solares.

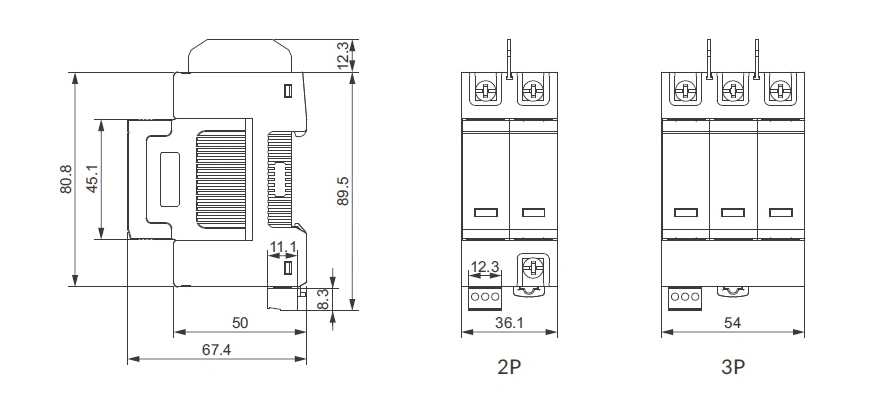

| ① | ETEK | ⑥ | Sistema fotovoltaico solar |
| ② | Serie T | ⑦ | Número de módulos: 2:2 módulos; 3:3 módulos |
| ③ | Serie SPD n.° 5 | ⑧ | Uc: 600:DC600V; 800:DC800V; 1000:DC1000V; 1500:DC1500V |
| ④ | Clase II / Tipo 2 | ⑨ | Con señalización remota |
| ⑤ | Imax: 20kA | ||
| Número de postes | 2P (2 Mods), 3P (3 Mods) | ||||
| Lugar de uso | Ubicación de uso Caja de cables, inversor | ||||

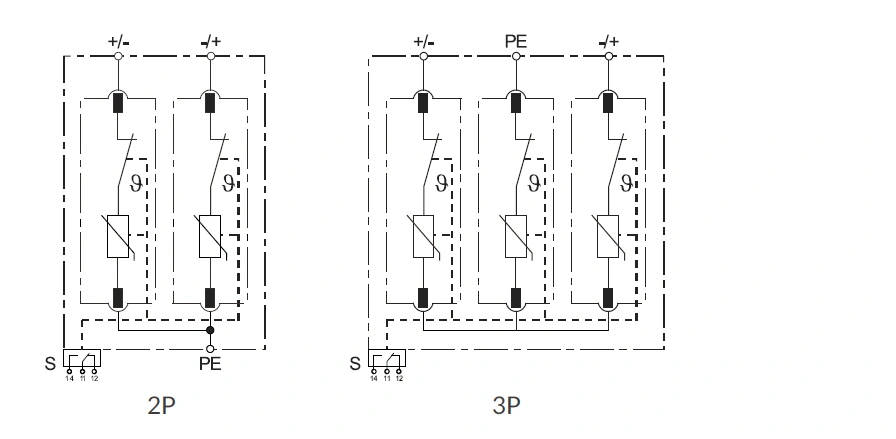

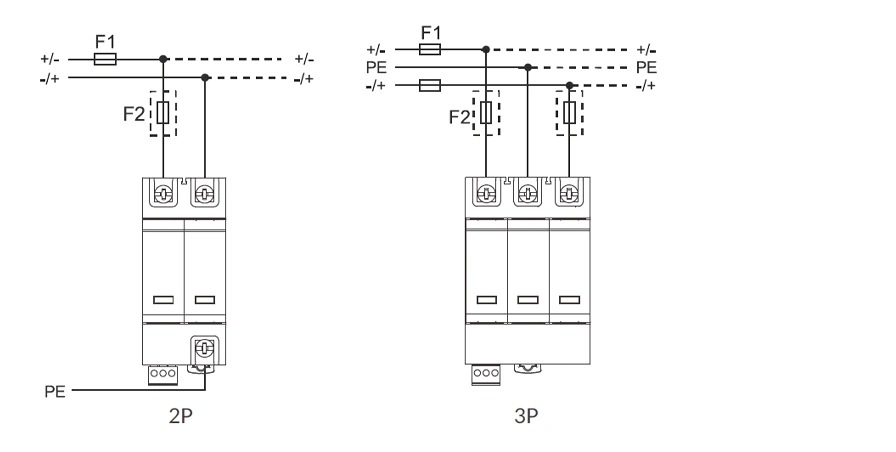

| Modo de protección | Modo de protección (DC+)-PE, (DC-)-PE, (DC+)-(DC-) | ||||
| Elementos de protección | Protective elements High Energy MOV | ||||
| Tensión CC máxima de funcionamiento continuo | Ucpv | 600V | 800V | 1000V | 1500V |
| Corriente de descarga nominal (8/20 μs) | In | 10kA | |||
| Corriente de descarga total (8/20 μs) | ITotal | 20kA | |||
| Corriente de descarga máxima (8/20 μs) | Imax | 20kA | |||
| Nivel de protección contra sobretensiones (2P) | Up | 2.6kV | 3.5kV | 4.0kV | - |
| Nivel de protección contra sobretensiones (3P) | Up | - | - | 4.0kV | 5.2kV |
| Tiempo de respuesta | tA | ≤25ns | |||
| Corriente nominal de cortocircuito | Iscpv | 2000A | |||
| Rango de temperatura de funcionamiento | Tu | -40℃ a +80℃ | |||

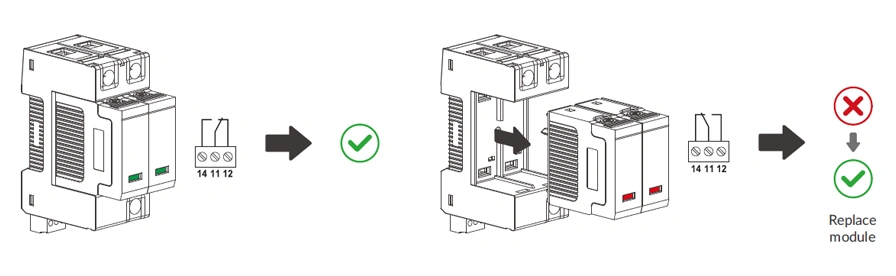

| Indicación de estado de funcionamiento/fallo | Verde / rojo | ||||
| Área de la sección transversal (mín.)/(máx.) | 4mm²/35mm² | ||||
| Montaje | Carril DIN de 35 mm, EN 60715 | ||||
| Material de la carcasa | Plástico térmico UL94-V0 | ||||
| Grado de protección | IP20 (integrado) | ||||

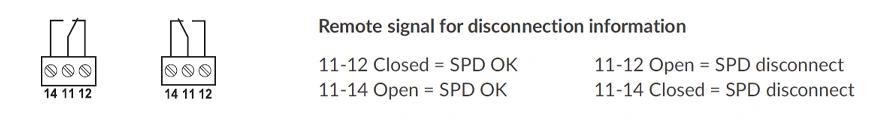

| Contactos remotos (CR) | Opcional | ||||
| Capacidad de conmutación RC | AC: 250V/0.5A; DC: 250V/0.1A; 125V/0.2A; 75V/0.5A | ||||
| Sección transversal del conductor RC (máx.) | 16 AWG (sólido) / 1,5 mm² (sólido) | ||||
| Tensión CC máxima de funcionamiento continuo | ||||
| Número de postes | 600V | 800V | 1000V | 1500V |
| Módulo 2 | ETU5-T2-20PV-2M600 | ETU5-T2-20PV-2M800 | ETU5-T2-20PV-2M1000 | - |

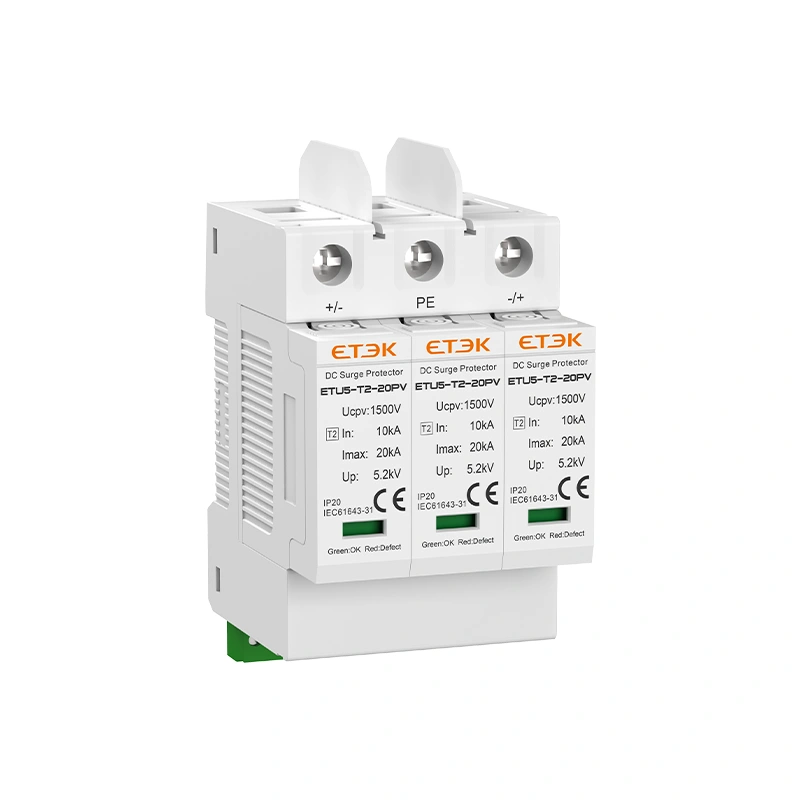

| Módulo 3 | - | - | ETU5-T2-20PV-3M1000 | ETU5-T2-20PV-3M1500 |
| Con señalización remota | ||||
| Número de postes | 600V | 800V | 1000V | 1500V |
| Módulo 2 | ETU5-T2-20PV-2M600S | ETU5-T2-20PV-2M800S | ETU5-T2-20PV-2M1000S | - |
| Módulo 3 | - | - | ETU5-T2-20PV-3M1000S | ETU5-T2-20PV-3M150S0 |
