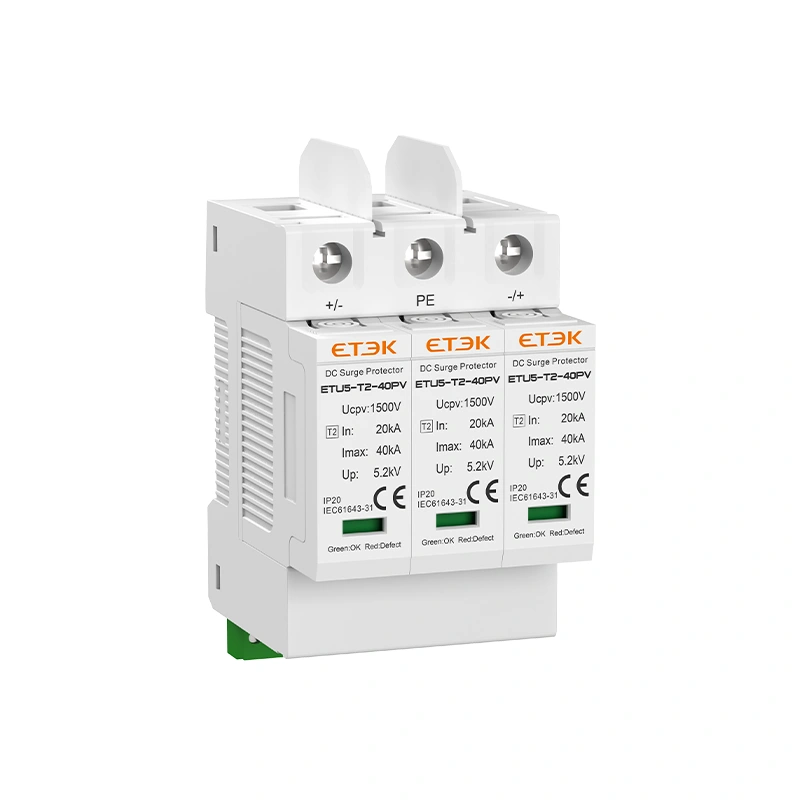

Dispositivo de protección contra sobretensiones de CC tipo 2 para sistemas fotovoltaicos solares.

El dispositivo de protección contra sobretensiones de CC de la serie ETU5-T2-40PV está diseñado para ofrecer una mayor protección contra sobretensiones en el lado de CC de los sistemas fotovoltaicos. Es adecuado para cajas de distribución fotovoltaica y entradas de CC de inversores, lo que contribuye a mejorar la fiabilidad del sistema al limitar los efectos de las sobretensiones y los transitorios provocados por rayos.

Con una mayor capacidad de descarga para aplicaciones fotovoltaicas exigentes, esta serie es ideal para instalaciones solares que requieren una protección robusta y fiable en el lado de CC.

Tipo: Tipo 2
Ucpv: 600 V / 800 V / 1000 V / 1500 V
In: 20 kA (8/20 μs)
Imax: 40 kA (8/20 μs)
Corriente nominal de cortocircuito (Iscpv): 2000 A
Ubicación de uso: Cajas de cadenas fotovoltaicas, lado de entrada de CC del inversor

¡Consulte ahora

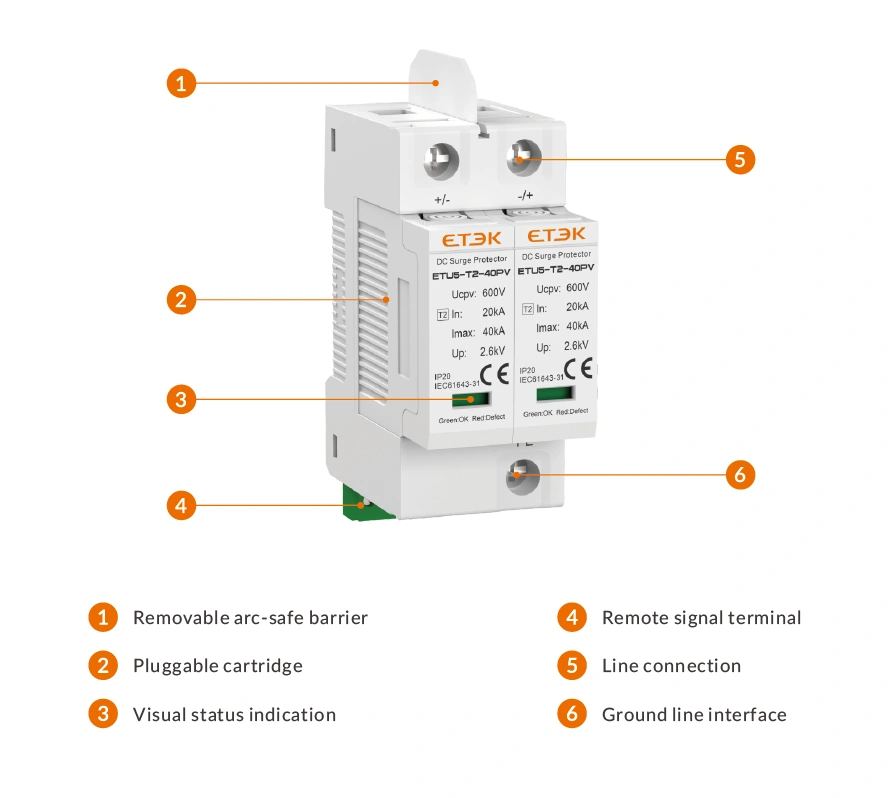

Características del producto

①	ETEK	⑥	Sistema fotovoltaico solar
②	Serie T	⑦	Número de módulos: 2:2 módulos; 3:3 módulos
③	Serie SPD n.° 5	⑧	Uc: 600:DC600V; 800:DC800V; 1000:DC1000V; 1500:DC1500V
④	Clase II / Tipo 2	⑨	Con señalización remota
⑤	Imax: 40kA

Protección contra sobretensiones tipo 2 para sistemas fotovoltaicos
In: 20 kA (8/20 μs)
Imax: 40 kA (8/20 μs)
Ucpv: hasta 1500 V CC
Iscpv: 2000 A
Señalización remota opcional
Indicación visual de estado
Montaje en riel DIN de 35 mm
Barrera antiarco extraíble
Norma: IEC/EN 61643-31 Dispositivos de protección contra sobretensiones de baja tensión

Consejos sobre el producto

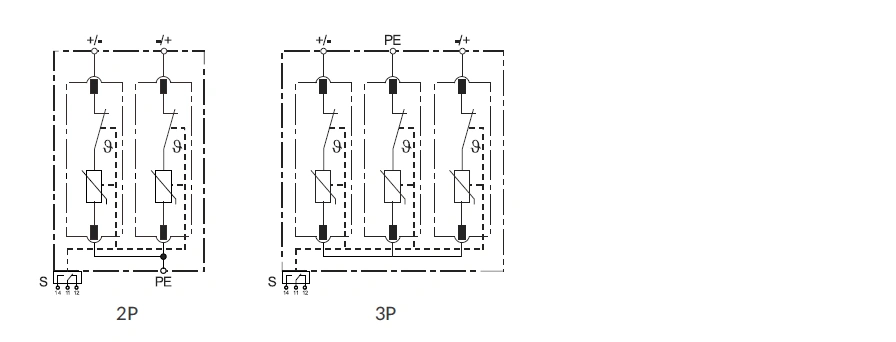

Diagrama de circuito básico

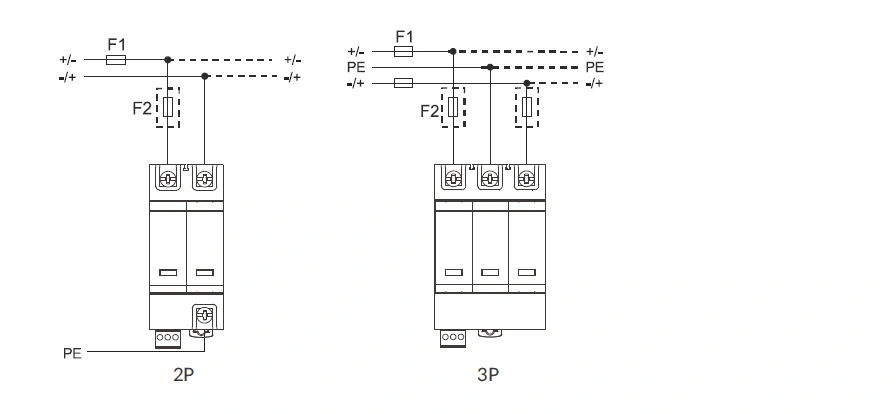

Diagrama de conexión

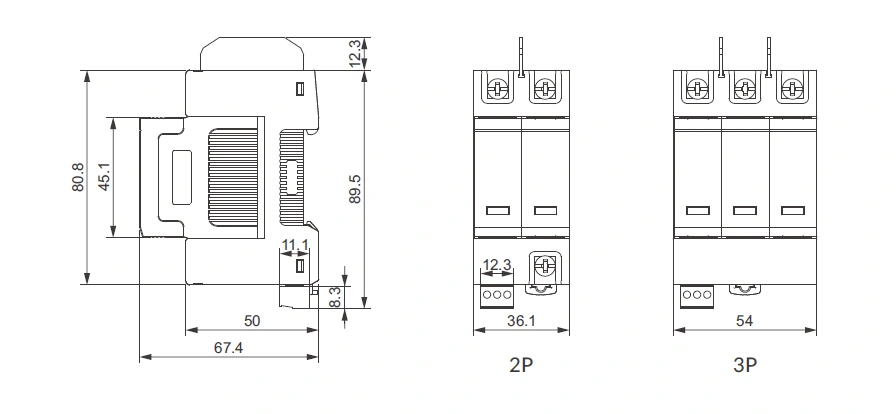

Dimensión (mm)

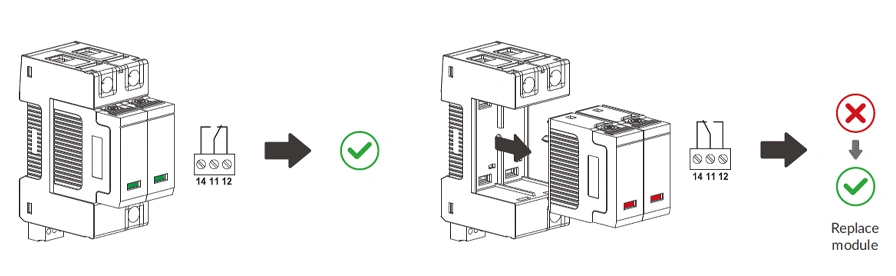

Mantenimiento

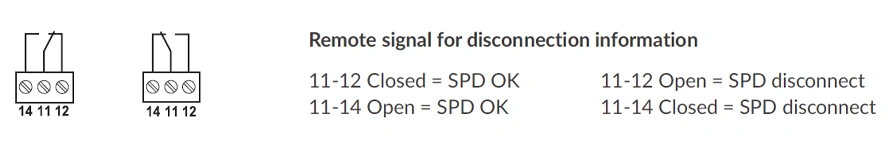

Terminal de señal remota

Datos técnicos

Número de postes		2P (2 Mods), 3P (3 Mods)
Lugar de uso		Caja de cables, inversor
Modo de protección		(DC+)-PE,(DC-)-PE,(DC+)-(DC-)
Elementos de protección		MOV de alta energía
Tensión CC máxima de funcionamiento continuo		600V	800V	1000V	1500V
Corriente de descarga nominal (8/20 µs)	Ucpv	20kA
Corriente de descarga total (8/20 μs)	In	40kA
Corriente de descarga máxima (8/20 μs)	ITotal	40kA
Nivel de protección contra sobretensiones (2P)	Imax	2.6kV	3.5kV	4.0kV	-
Nivel de protección contra sobretensiones (3P)	Up	-	-	4.0kV	5.2kV
Tiempo de respuesta	Up	≤25ns
Corriente nominal de cortocircuito	tA	2000A
Rango de temperatura de funcionamiento	Iscpv	-40℃ to +80℃
Indicación de estado de funcionamiento/fallo	Tu	Verde / rojo
Área de la sección transversal (mín.)/(máx.)		4mm²/35mm²
Montaje		Carril DIN de 35 mm, EN 60715
Material de la carcasa		Plástico térmico UL94-V0
Grado de protección		IP20 (integrado)
Contactos remotos (CR)		Opcional
Capacidad de conmutación RC		AC: 250V/0.5A; DC: 250V/0.1A; 125V/0.2A; 75V/0.5A
Sección transversal del conductor RC (máx.)		16 AWG (sólido) / 1,5 mm² (sólido)
