• Voltaje: Sistemas de CA de 240/415 V (50/60 Hz)
• Rango de corriente: 16A a 100A
• Corriente residual nominal: 30, 100, 300 mA
• Capacidad de ruptura: 10 kA
• Protege contra fallos de fugas
• Tipo electromagnético
• Tipo B HP
• Capacidad de cableado bidireccional
• Indicación de falla a tierra
• Interruptor diferencial según IEC/EN 62423, IEC/EN 61008-1, BS 7671

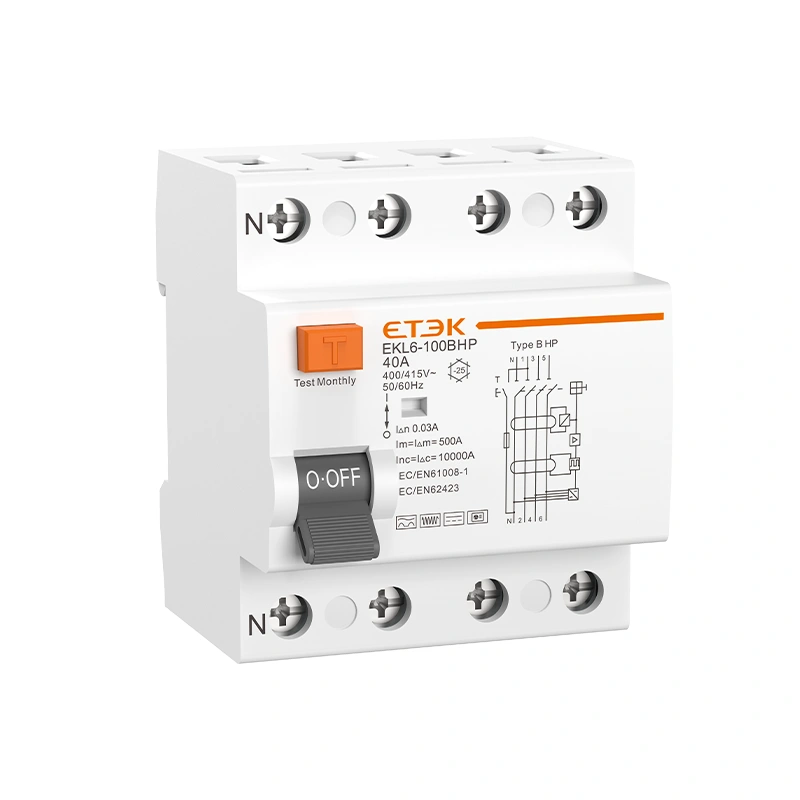

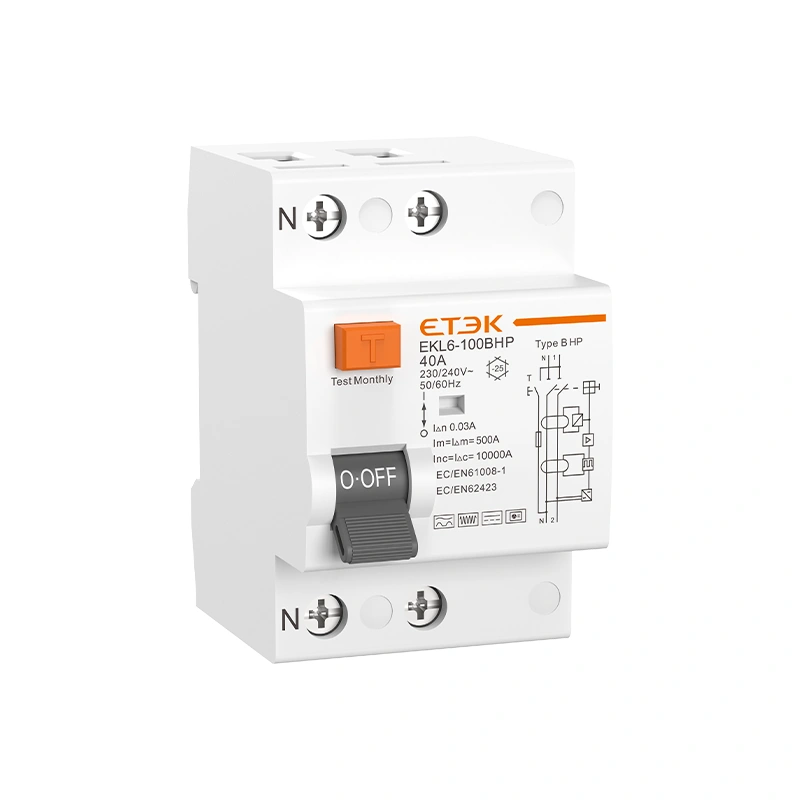

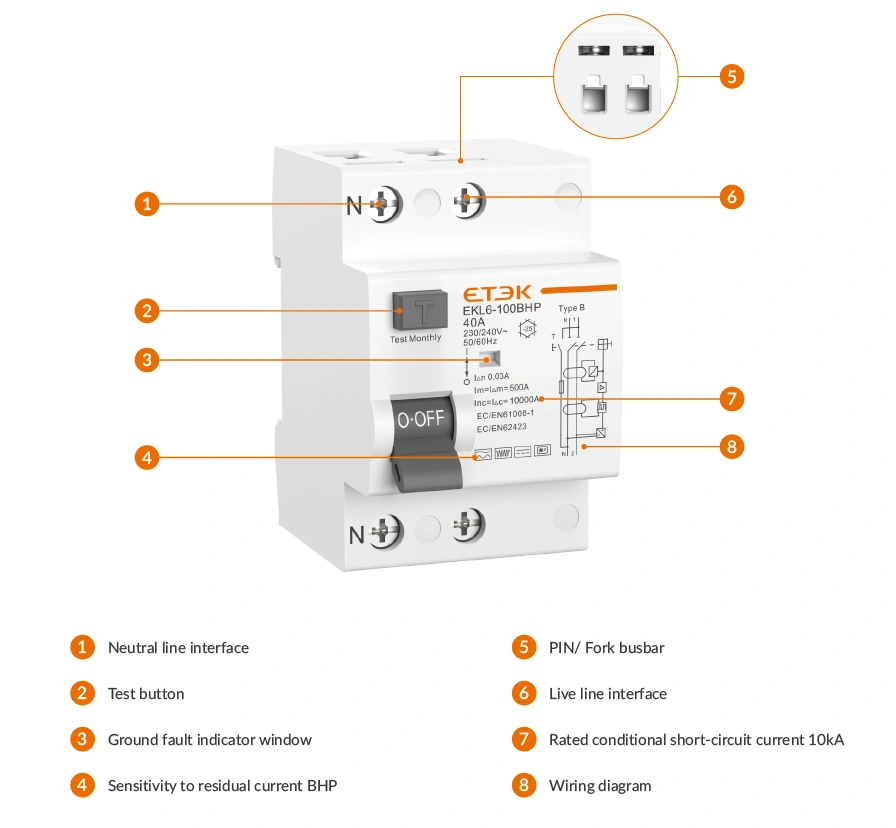

El EKL6-100BHP es un dispositivo de corriente residual (RCD) tipo B para bombas de calor, disponible en versiones 1P+N y 3P+N de hasta 100 A. Detecta corriente alterna (CA), corriente continua (CC) pulsante y corriente continua continua continua (CC continua), y está especialmente optimizado para fugas de alta frecuencia en compresores inverter. Funciona por encima de 20 kHz, con un umbral de disparo de 150 mA por encima de 1 kHz, lo que reduce los disparos intempestivos. Su tolerancia a la CC evita el bloqueo del RCD y garantiza una detección de fallos fiable.
El EKL6-100BHP, que cumple con la norma BS 7671 para instalaciones de bombas de calor, es una alternativa robusta y reconocida a los interruptores diferenciales "B+". Su alta frecuencia y su ajuste específico para bombas de calor lo hacen ideal no solo para este tipo de sistemas, sino también para sistemas fotovoltaicos, carga de vehículos eléctricos y variadores de velocidad.
 |  |  |  |

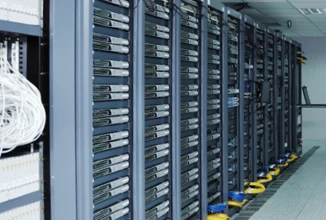

| Bomba de calor | Sistemas UPS | Estaciones de carga para vehículos eléctricos | Sistemas fotovoltaicos (FV) |
| Estándar | IEC/EN62423(Tipo B)+IEC/EN 61008-1; Cumple con la norma BS 7671 para uso con bomba de calor. |
| Protección | Falla a tierra (corriente residual) |
| Tipo de viaje | Electromagnético (RCD) |
| Tipo de corriente residual | Tipo BHP : corriente alterna residual, corriente continua pulsante y corriente continua suave; inmunidad a altas frecuencias para fugas en inversores/bombas de calor |
| Comportamiento de alta frecuencia (HP tipo B) | Diseñado para tolerar ruido de conmutación ≥20 kHz; para f≥1 kHz utiliza un umbral de disparo mínimo elevado, típicamente ≥150 mA para reducir los disparos intempestivos. |
| Característica de tiempo | Instantáneo |

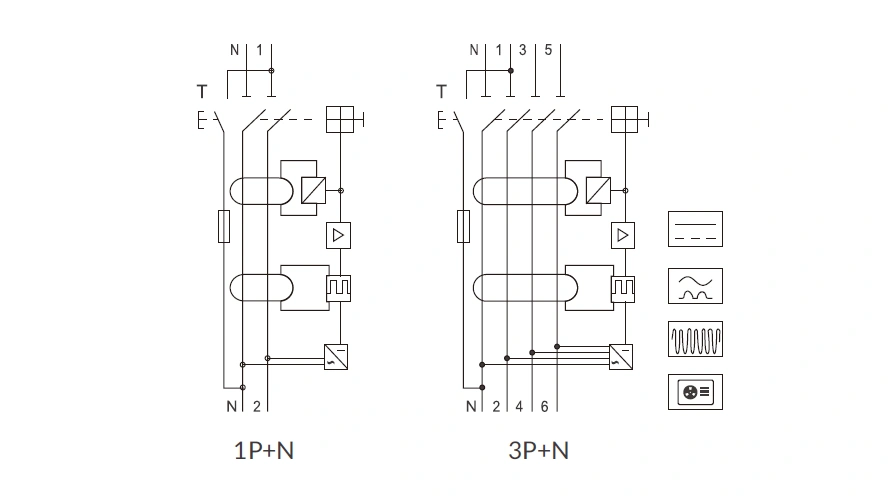

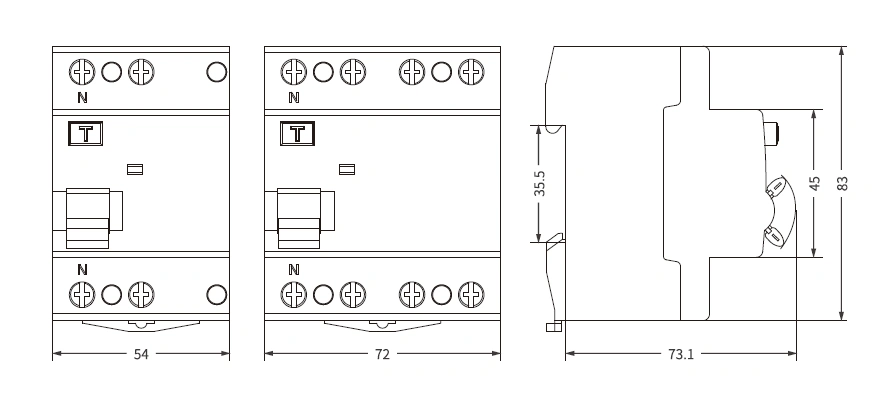

| Número de postes | 1P+N, 3P+N |
| Neutral | Conmutado, polo norte a la izquierda |
| Tensión de aislamiento (Ui) | 500V |
| Tensión nominal (Ue) | 1P+N: 230/240V~; 3P+N: 400/415V~ |
| Corrientes nominales (pulg.) | 16, 25, 40, 63, 80, 100A |
| Corrientes de sensibilidad nominal (I△n) | 30, 100, 300 mA |
| Tiempo residual de apagado bajo (I△n) | ≤0,1 s |
| Capacidad residual nominal de apertura y cierre (I△m) | 500A(In≤50A),10ln(In>50A) |
| Frecuencia nominal | 50/60 Hz |
| Corriente de cortocircuito condicional nominal (Inc=l△c) | 10 kA |
| Tensión nominal de resistencia al impulso (Uimp) (1,2/50 μs) | 4kV |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) |
| Resistencia al fuego (prueba del hilo incandescente) | 960±15℃ (Carcasa), 650±10℃ (Mango) |
| vida eléctrica | 2.000 ciclos |
| Vida mecánica | 4.000 ciclos |
| Indicador de posición de contacto | verde APAGADO/rojo ENCENDIDO |
| Indicador de falla a tierra | Blanco: Normal; Rojo: Fallo de fuga |
| Grado de protección | IP20 |
| Temperatura ambiente | -25℃~+40℃ |
| Temperatura de almacenamiento | -30℃~+70℃ |
| Tipo de conexión de terminal | Barra conductora de tipo cable/pin/horquilla |
| Tamaño máximo del terminal para el cable | 35 mm² |
| Par de apriete máximo | 2,5 Nm |
| Instalación | Montaje en riel DIN de 35 mm |
| Método de entrada | Bidireccional |
