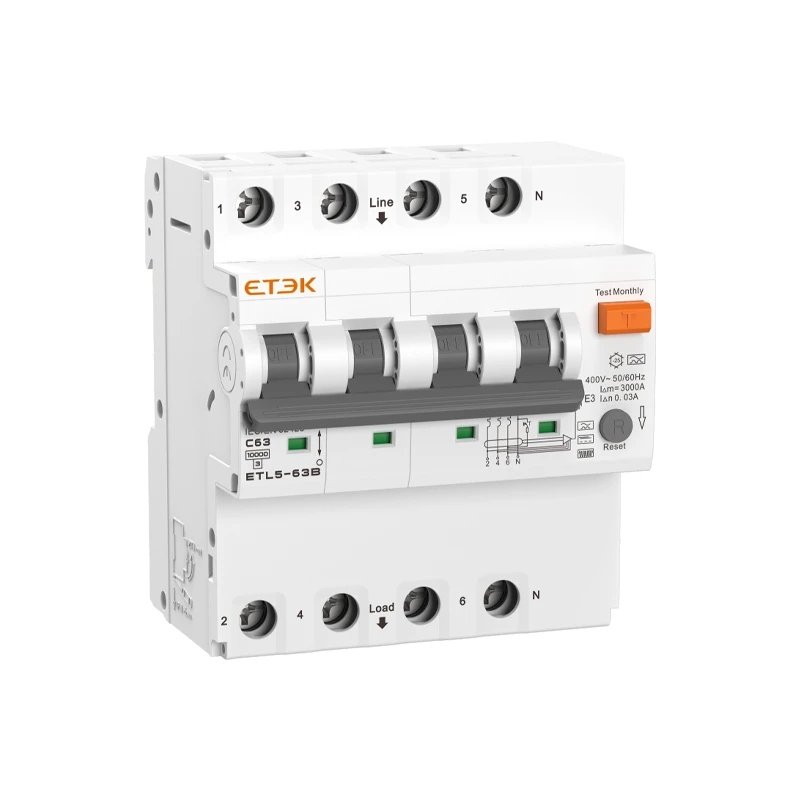

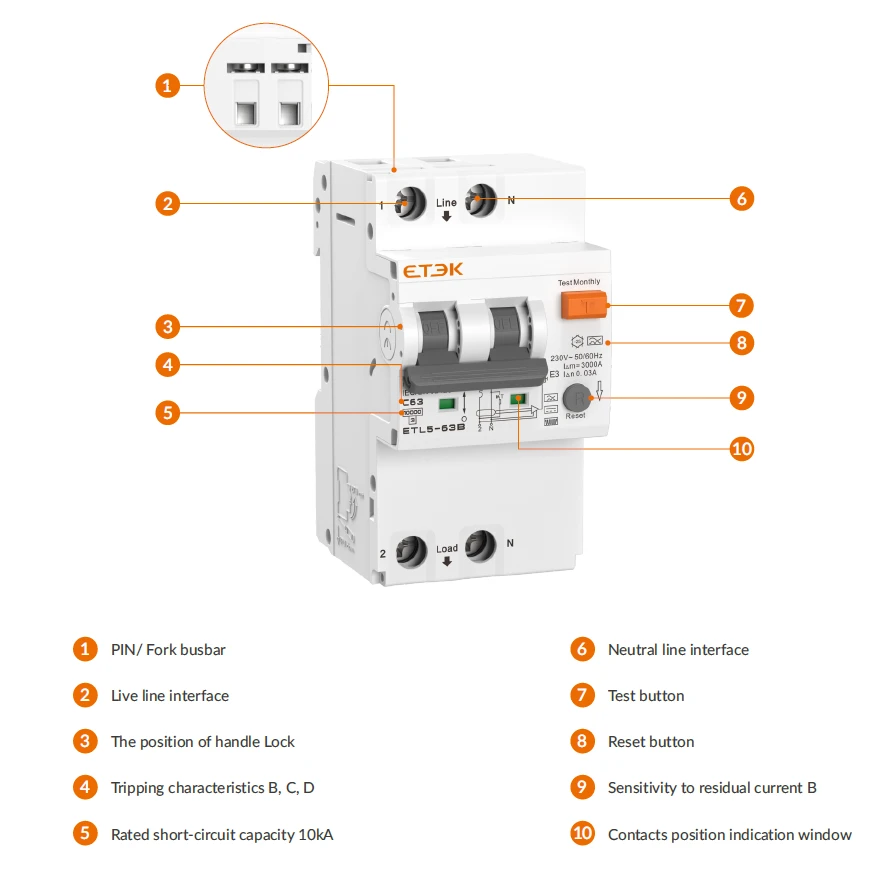

El ETL5-63B, un interruptor diferencial con protección contra sobrecorriente (RCBO) de tipo B, es un dispositivo de protección combinado que integra protección contra corrientes de fuga (RCD) y protección contra sobrecorriente (MCB), con una corriente nominal de hasta 63 A. Es compatible con sistemas monofásicos de 230/240 V y trifásicos de 400/415 V, cuenta con una capacidad de corte de 10 kA y cumple con las normas IEC 61009-1 e IEC 62423.
Los RCBO de tipo B están diseñados específicamente para detectar corrientes residuales continuas (CC) de onda plana, así como corrientes alternas (CA) y corrientes continuas (CC) pulsantes. Esto los hace ideales para aplicaciones como entornos industriales con variadores de velocidad, sistemas de paneles solares, estaciones de recarga de vehículos eléctricos, cuadros de distribución comerciales e instalaciones residenciales donde se requiere una protección mejorada contra fugas a tierra.

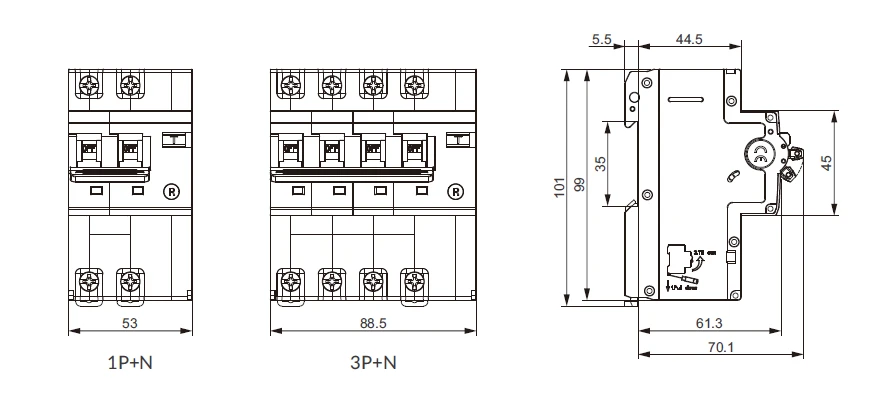

| Datos técnicos | ||
| Normas | IEC/EN 61009-1, IEC/EN 62423 | |
| Protección | Fallo a tierra, sobrecorriente y cortocircuito | |
| Tipo de disparo | Fallo a tierra: Electrónico | |
| Sobrecarga y cortocircuito: termomagnético | ||
| Tipo de corriente residual | Tipo B: corriente residual CA, corriente CC pulsante y continua, alta frecuencia (≤1 kHz) | |
| N.º de polos | 1P+N, 3P+N | |
| Neutro | Conmutado, polo N a la derecha | |
| Tensión de aislamiento (Ui) | 500 V | |
| Tensión nominal (Ue) | 1P+N: 230/240 V~; 3P+N: 400/415 V~ | |
| Corrientes nominales (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A | |
| Corrientes de sensibilidad nominales (I△n) | 30, 100, 300 mA | |
| Tiempo de desconexión por corriente residual (I△n) | ≤0,1 s | |
| Capacidad nominal de conexión y desconexión por corriente residual (I△m) | 500 A (In ≤ 50 A), 10 ln (In > 50 A) | |
| Frecuencia nominal | 50/60 Hz | |
| Capacidad nominal de cortocircuito (lcn) | 10 kA | |
| Clase de limitación de energía | 3 | |
| Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs) | 4 kV | |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) | |
| Resistencia al fuego (ensayo de alambre incandescente) | 960 ± 15 ℃ (carcasa); 650 ± 10 ℃ (asa) | |
| Características de disparo térmico | 1,13 In: sin disparo en una hora; 1,45 In: disparo en una hora | |
| Características de disparo instantáneo | B: 3 In-5 In; C: 5 In-10 In; D: 10 In-20 In | |
| Vida eléctrica | 4.000 ciclos | |
| Vida mecánica | 10 000 ciclos | |
| Indicador de posición de contacto | verde OFF/rojo ON | |
| Grado de protección | IP20 | |
| Temperatura ambiente | -25 ℃ a +55 ℃, humedad máxima del 95 % | |
| Tipo de conexión de los terminales | Terminales del lado de la línea | Cable/tipo de clavija/barramento tipo horquilla |
| Terminales del lado de la carga | Cable/tipo de clavija | |
| Tamaño máximo de los terminales para cable | 16 mm² flexible/25 mm² rígido | |
| Par de apriete máximo | 2,5 N·m | |
| Instalación | Montaje en carril DIN de 35 mm | |
| Método de entrada | Desde arriba | |
