● Voltaje: Sistemas de CA de 240/415 V (50/60 Hz)
● Rango de corriente: 16A a 100A
● Corriente residual nominal: 30, 100, 300 mA
● Capacidad de ruptura: 10 kA
● Protege contra fallos de fuga
● Tipo electromagnético
● Tipo B+
● Capacidad de cableado bidireccional
● Indicación de falla a tierra
● Interruptor diferencial según EC/EN 61008-1, VDE 0064-400

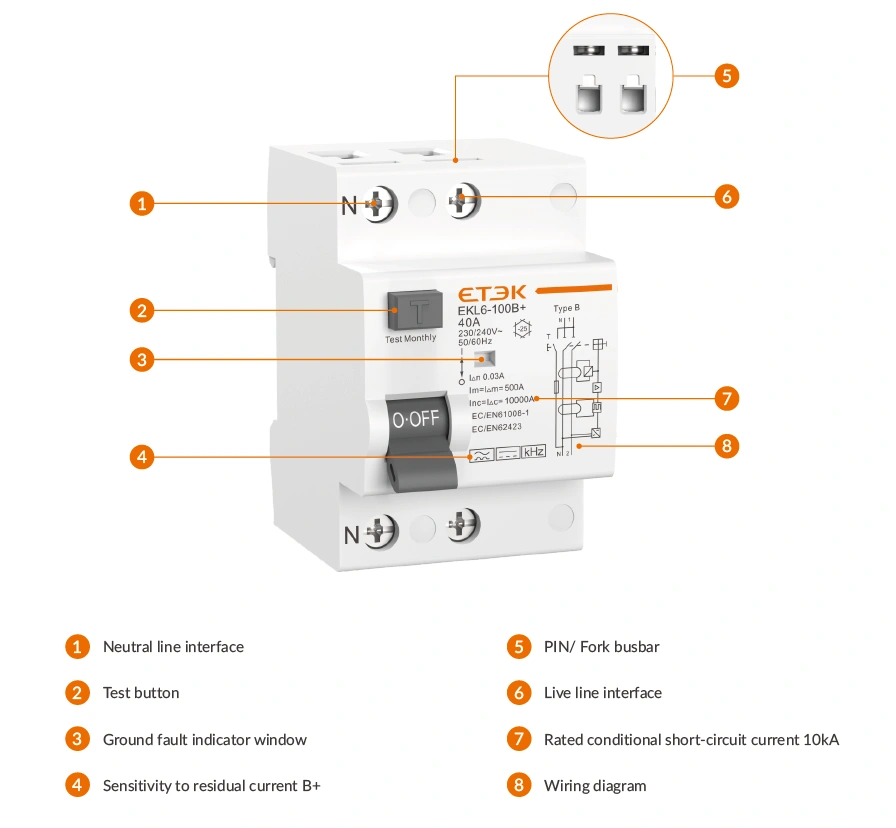

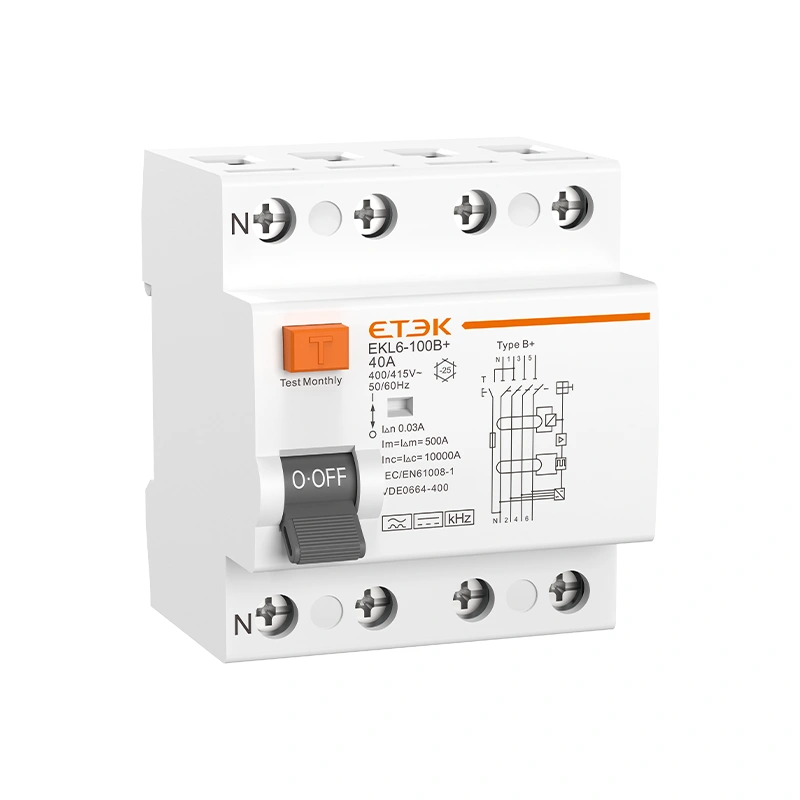

El interruptor diferencial EKL6-100B+ tipo B+ es apto para sistemas de alimentación de 230/240 V (1P+N) o 400/415 V (3P+N), con una corriente nominal de hasta 100 A. Está diseñado para detectar corrientes de fuga de CA, corrientes de fuga de CC pulsantes, corrientes de fuga de CC continuas, corrientes de fuga con forma de onda compuesta y corrientes de fuga de alta frecuencia de hasta 20 kHz, con un umbral de disparo máximo de 420 mA. Por lo tanto, los interruptores proporcionan una mejor protección contra incendios.
 |  |  |  |
| Estaciones de carga para vehículos eléctricos | Sistemas fotovoltaicos (FV) | Sistemas UPS | Equipos de soldadura industrial |
| Estándar | IEC/EN 61008-1, VDE 0064-400 |
| Protección | falla a tierra |
| Tipo de viaje | Electromagnético |
| Tipo de corriente residual | Corriente alterna residual tipo B+, corriente continua pulsante y suave, alta frecuencia (≤20 kHz) |
| Característica de tiempo | Instantáneo |

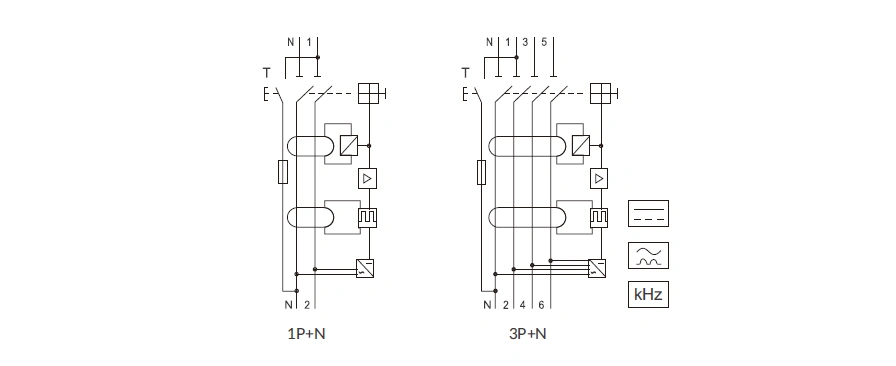

| Número de postes | 1P+N,3P+N |
| Neutral | Conmutado, polo norte a la izquierda |
| Tensión de aislamiento (Ui) | 500V |
| Tensión nominal (Ue) | 1P+N: 230/240V~; 3P+N: 400/415V~ |
| Corrientes nominales (pulg.) | 16,25,40,63,80,100A |
| Corrientes de sensibilidad nominal (I△n) | 30, 100, 300 mA |
| Tiempo residual de apagado bajo (I△n) | ≤0,1 s |
| Capacidad residual nominal de cierre y apertura (I△m) | 500A(In≤50A),10ln(In>50A) |
| Frecuencia nominal | 50/60 Hz |
| Corriente de cortocircuito condicional nominal (Inc=I△c) | 10 kA |
| Tensión nominal de resistencia al impulso (Uimp) (1,2/50 μs) | 4kV |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) |
| Resistencia al fuego (prueba del hilo incandescente) | 960±15℃ (Carcasa), 650±10℃ (Mango) |
| vida eléctrica | 2.000 ciclos |
| Vida mecánica | 4.000 ciclos |
| Indicador de posición de contacto | verde APAGADO/rojo ENCENDIDO |
| Indicador de falla a tierra | Blanco: Normal; Rojo: Falla de fuga |
| Grado de protección | IP20 |
| Temperatura ambiente | -25℃~+40℃ |
| Temperatura de almacenamiento | -30℃~+70℃ |
| Tipo de conexión de terminal | Barra conductora de tipo cable/pin/horquilla |
| Tamaño máximo del terminal para el cable | 35 mm² |
| Par de apriete máximo | 2,5 Nm |

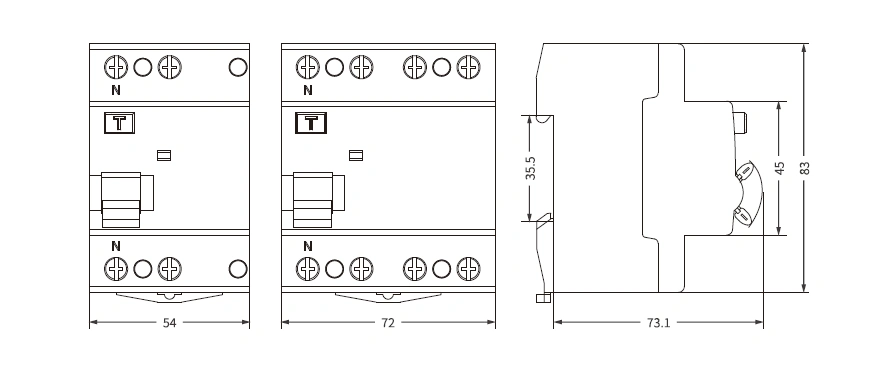

| Instalación | Montaje en riel DIN de 35 mm |
| Método de entrada | Bidireccional |
