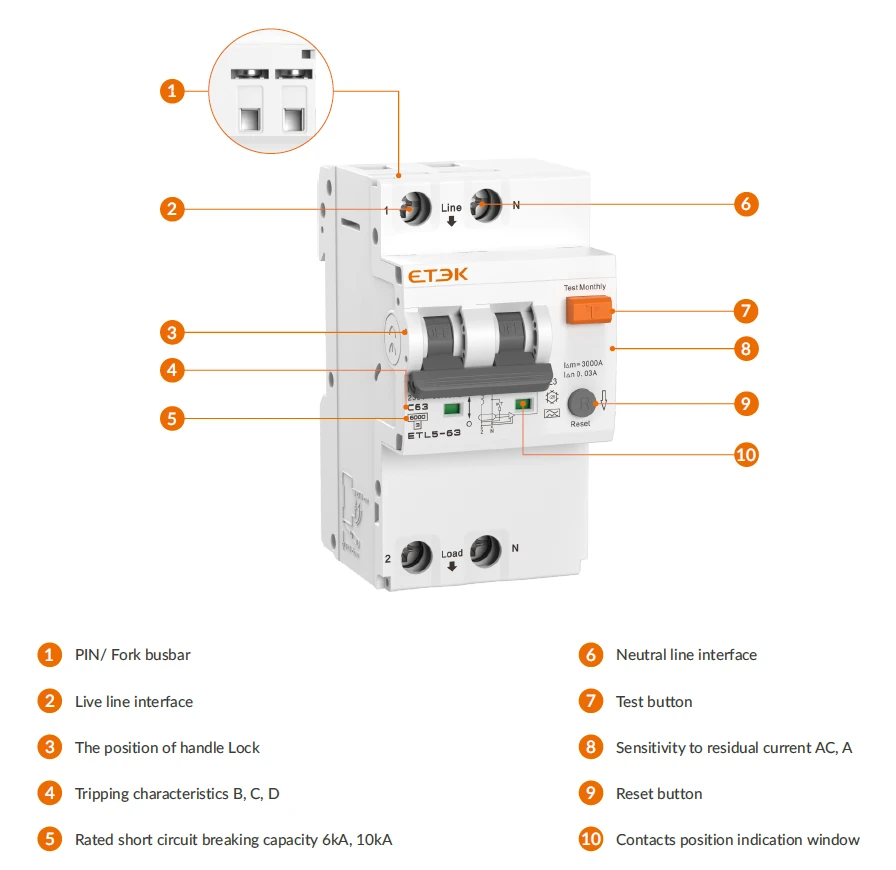

El RCBO electrónico ETL5-63 (disyuntor diferencial con protección contra sobrecorriente) integra protección contra fugas a tierra, sobrecargas y cortocircuitos en una unidad compacta, con un amplio rango de intensidades nominales de 6 a 63 A. Cuenta con los tipos AC y A para una protección fiable, incluso con cargas no lineales, y está disponible en versiones 1P+N y 3P+N. El ETL5-63 ofrece opciones de capacidad de corte de 6 kA y 10 kA, lo que satisface una gama más amplia de necesidades de seguridad e instalación en circuitos terminales residenciales y comerciales.
| Datos técnicos | ||
| Norma | IEC/EN 61009-1 | |
| Protección | Fallo a tierra, sobrecorriente y cortocircuito | |
| Tipo de disparo | Fallo a tierra: Electrónico | |
| Sobrecarga y cortocircuito: termomagnético | ||
| Tipo de corriente residual | CA, A | |

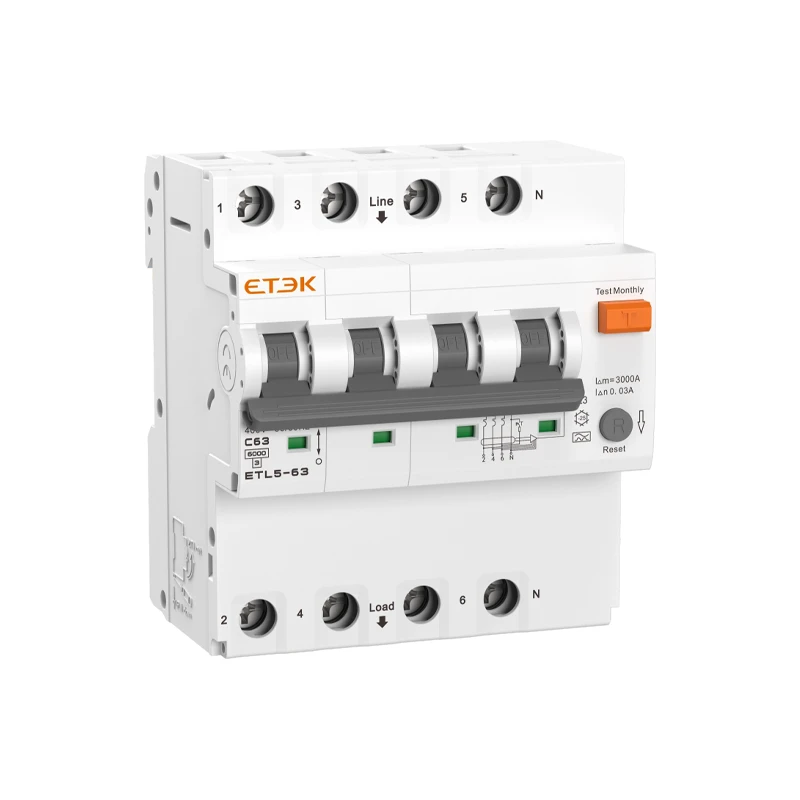

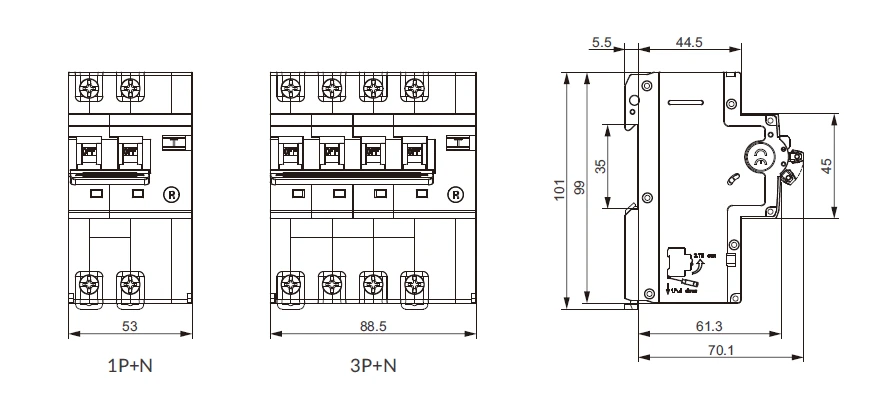

| N.º de polos | 1P+N 3 módulos, 3P+N 5 módulos (con neutro conmutado) | |
| Tensión de aislamiento (Ui) | 500 V | |
| Tensión nominal (Ue) | 1P+N: 230/240 V~; 3P+N: 400/415 V~ | |
| Corrientes nominales (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A | |
| Corrientes de sensibilidad nominales (I△n) | 10, 30, 100, 300 mA | |
| Tiempo de desconexión por corriente residual (I△n) | ≤0,1 s | |
| Capacidad nominal de conexión y desconexión de corriente residual (I△m) | 500 A (In ≤ 50 A) | |
| 10 ln (más de 50 A) | ||
| Frecuencia nominal | 50/60 Hz | |
| Capacidad nominal de cortocircuito (lcn) | ETL5-63: 6 kA | |
| ETL5-63H: 10 kA | ||
| Clase de limitación de energía | 3 | |
| Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs) | 4 kV | |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) | |
| Resistencia al fuego (prueba del hilo incandescente) | 960 ± 15 ℃ (carcasa) | |
| 650 ± 10 ℃ (mango) | ||
| Características de disparo térmico | 1,13 A: sin disparo en una hora | |
| 1,45 In: disparo en una hora | ||
| Características de disparo instantáneo | B: 3 In-5 In; C: 5 In-10 ln; D: 10 In-20 ln | |
| Vida eléctrica | 4.000 ciclos | |
| Vida mecánica | 10.000 ciclos | |
| Indicador de posición de contacto | verde OFF/rojo ON | |
| Grado de protección | IP20 | |
| Temperatura ambiente | -25 ℃ a +55 ℃ | |
| Temperatura de almacenamiento | -30 ℃ a +70 ℃ | |
| Tipo de conexión de los terminales | Terminales del lado de la línea | Cable/tipo de clavija/barramento tipo horquilla |
| Terminales del lado de la carga | Cable/tipo de clavija | |
| Tamaño máximo de los terminales para cable | 16 mm² flexible/25 mm² rígido | |
| Par de apriete máximo | 2,5 N·m | |
| Instalación | Montaje en carril DIN de 35 mm | |
| Método de entrada | Desde arriba | |
