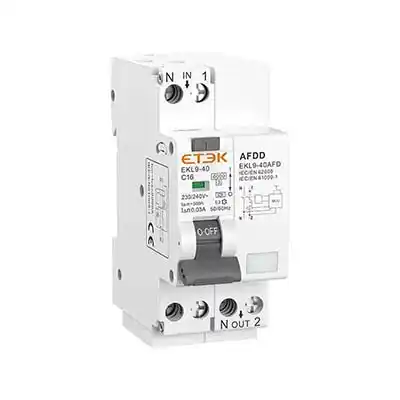

AFDD frente a RCBO: se necesitan ambos para la protección contra incendios?

Cuando se trata de la prevención de incendios eléctricos, muchos profesionales piensan en primer lugar en el RCBO, un dispositivo que combina la protección contra sobrecorriente, cortocircuito y fuga a tierra en un solo módulo. A menudo parece una solución «válida para todo». Pero, ha pensado que, incluso con un cuadro lleno de RCBO, puede seguir existiendo un riesgo latente de incendio?

Este artículo compara el AFDD (dispositivo de detección de arcos eléctricos) y el RCBO desde el punto de vista de los principios técnicos, los mecanismos de incendio y las aplicaciones en la práctica. Te ayudará a tomar decisiones informadas para instalaciones eléctricas críticas.

Qué tipo de incendios eléctricos puede evitar un RCBO?

Las funciones principales de un RCBO pueden resumirse en tres aspectos: RCD y MCB. En concreto, un RCBO puede evitar:

• Sobrecarga que provoca el envejecimiento del aislamiento y un incendio – Cuando la corriente real supera la capacidad nominal del cable, el mecanismo de disparo térmico del RCBO se activa con un retardo, cortando el circuito antes de que el cable se sobrecaliente y se incendie su aislamiento.

• Cortocircuito que produce un arco eléctrico a alta temperatura – En caso de cortocircuito metálico, la elevada corriente de fallo activa instantáneamente el mecanismo de disparo electromagnético. El RCBO desconecta el circuito en milisegundos.

• Fuga a tierra que genera chispas – Cuando un aislamiento dañado permite que la corriente fluya hacia tierra, el módulo de detección de corriente residual del RCBO puede detectar las corrientes de fuga e interrumpir rápidamente el circuito, evitando así que se produzcan chispas a lo largo de la trayectoria de tierra.

Limitación: Los RCBO no están diseñados para detectar fallos de arco peligrosos. Los AFDD utilizan un análisis de formas de onda basado en microprocesadores para detectar fallos de arco peligrosos, mientras que los dispositivos de protección tradicionales, como los RCBO y los MCB, tienen una sensibilidad relativamente baja ante estos arcos.

En resumen: un RCBO protege a las personas y a los circuitos contra fugas, sobrecargas y cortocircuitos. Un AFDD protege los edificios contra incendios eléctricos causados por fallos de arco. Estos dispositivos abordan riesgos diferentes, por lo que en muchas instalaciones eléctricas se utilizan ambos tipos de protección conjuntamente.

Qué es un arco en serie y por qué es peligroso?

Para comprender por qué los AFDD son indispensables, primero hay que entender el concepto de arco en serie.

Los arcos eléctricos se dividen en dos tipos principales: arcos en serie y arcos en paralelo.
Un arco en serie se produce en un punto de ruptura dentro del mismo conductor —por ejemplo, una conexión suelta dentro de una toma de corriente, un hilo de cobre agrietado dentro de un enchufe, contactos de un interruptor quemados o pequeñas grietas en el interior de un cable.

El peligro de este fallo radica en que la corriente en un arco en serie está limitada por la carga. Pensemos en una lámpara de 60 W que, en condiciones normales, consume solo 0,25 A. Incluso si se produce un arco en serie, la corriente de fallo sigue estando limitada por la impedancia de la lámpara a unos pocos miliamperios —normalmente entre 2 A y 10 A—, muy por debajo del umbral de funcionamiento de un RCBO o MCB estándar.

En otras palabras, un circuito de toma de corriente con una conexión muy suelta parece perfectamente «en buen estado» para un RCBO. Sin embargo, la temperatura de un arco en serie puede superar los 2000 °C, lo suficiente para inflamar instantáneamente los materiales combustibles cercanos. Según las estadísticas sobre incendios del Reino Unido, las averías de este tipo —relacionadas con aparatos y cables— representan hasta el 23 % de los incendios eléctricos.

Un arco en serie permanece «invisible» porque su forma de onda de corriente es similar a la de una carga normal. Sin embargo, su ruido de alta frecuencia y la forma de «hombro plano» en el paso por cero de la corriente se convierten en las características clave que un AFDD utiliza para su identificación. Mediante la supervisión continua de los componentes de alta frecuencia de la forma de onda de la corriente, el AFDD puede detectar un arco peligroso y desconectar el circuito defectuoso en milisegundos, lo que es varios órdenes de magnitud más rápido que la desconexión térmica de un RCBO.

Cómo detecta un AFDD tanto los arcos en serie como los arcos en paralelo

Un AFDD es un dispositivo electrónico diseñado específicamente para detectar fallos de arco peligrosos. Su tecnología principal es un microprocesador que analiza continuamente la forma de onda eléctrica, distinguiendo los eventos normales de conmutación de los arcos realmente peligrosos.

Detección de arcos en serie

El AFDD supervisa constantemente el ruido de alta frecuencia y la distorsión de la forma de onda en el paso por cero de la corriente. Cuando detecta un patrón que coincide con un arco en serie peligroso, emite una orden de desconexión. Según la norma IEC 62606, un AFDD debe detectar de forma fiable los arcos en serie y desconectar automáticamente el circuito defectuoso. Los productos de marcas como ABB pueden proteger contra arcos en serie, arcos en paralelo, fallos de arco a tierra, sobrecargas y sobretensiones, logrando una precisión de monitorización mucho mayor que los dispositivos tradicionales.

Detección de arcos en paralelo

Un arco paralelo se produce entre la fase y el neutro o entre la fase y la toma de tierra de protección. Los RCBO son más propensos a detectar arcos paralelos de alta energía porque la corriente de cortocircuito es elevada y puede activar el disparo electromagnético de forma instantánea. Sin embargo, en las primeras fases, un arco paralelo puede comportarse como una «fuga» con una impedancia relativamente alta, una condición que los RCBO a menudo no logran reconocer. Un AFDD actúa como protección de respaldo, eliminando la falla incluso antes de que el RCBO entre en funcionamiento.

Nota sobre disparos falsos: Algunos equipos consumen una corriente de arranque que puede alcanzar varias decenas de amperios. Su forma de onda puede parecerse a la de un arco paralelo y podría provocar un disparo indeseado de un AFDD. En entornos de laboratorio, los AFDD instalados en circuitos con cargas fuertemente filtradas pueden, en ocasiones, no detectar de forma fiable los arcos en serie. Por lo tanto, es esencial elegir marcas consolidadas que hayan superado rigurosas pruebas de抗interferencias. Eaton, por ejemplo, ha lanzado los productos «AFDD+», que suprimen específicamente fuentes comunes de interferencias, como las chispas de las escobillas de carbón de las aspiradoras y las herramientas eléctricas, lo que reduce significativamente la tasa de disparos falsos.

Situaciones en las que se recomienda encarecidamente el uso de un AFDD

Según la IEC, los siguientes tipos de circuitos finales deberán estar protegidos contra el riesgo de incendio debido a fallos de arco en el circuito final mediante un dispositivo de detección de fallos de arco:

1. Circuitos de tomas de corriente en lugares donde duermen personas – p. ej., residencias de ancianos, centros residenciales para personas con discapacidad, hoteles, escuelas primarias, guarderías, viviendas.

2. Lugares clasificados como BE2 debido a un mayor riesgo de incendio por la naturaleza de los materiales procesados o almacenados —por ejemplo, graneros, talleres de carpintería, fábricas de papel.

3. Lugares donde se almacenan objetos irreemplazables —museos, edificios históricos, archivos.

4. Lugares de trabajo en edificios de gran altura.

5. Instalaciones agrícolas destinadas al ganado.

Además, la misma norma recomienda que otros circuitos finales estén protegidos por un AFDD.

Las directrices de fabricantes como Eaton añaden que los AFDD se recomiendan especialmente para habitaciones de hotel, zonas de descanso en guarderías o residencias, graneros y talleres de carpintería, almacenes donde se guardan materiales combustibles, edificios de madera, monumentos nacionales, museos y locales públicos como aeropuertos y estaciones de tren.

Recomendaciones de aplicación de los AFDD por tipo de edificio

Preguntas frecuentes

P1: Sustituirán los AFDD a los RCBO en el futuro?

R: No. Un AFDD no puede sustituir a la protección contra sobrecargas, a la protección contra cortocircuitos ni a la protección contra fugas a tierra. Los RCBO y los AFDD desempeñan funciones fundamentalmente diferentes: son complementarios, no sustitutivos. La mejor solución es utilizar un dispositivo combinado RCBO+AFDD o instalar un AFDD aguas abajo de un RCBO.

P2: Cuántas activaciones falsas producen los AFDD?

R: Los primeros AFDD sí presentaban algunos problemas de activaciones falsas, pero los AFDD modernos han reducido significativamente estas activaciones gracias a la mejora de los algoritmos. Marcas como Eaton utilizan «pruebas de diafonía» y algoritmos sofisticados para distinguir claramente los arcos eléctricos reales de las chispas normales. Sin embargo, algunos AFDD pueden seguir siendo sensibles a las chispas normales de conmutación de los motores con escobillas de carbón.

P3: Son obligatorios los AFDD según el NEC de EE. UU.?

R: Sí. En Estados Unidos, el dispositivo equivalente se denomina AFCI. Según el NEC 2023, sección 210.12, los circuitos derivados de 15 A y 20 A a 120 V en viviendas —que abarcan 14 habitaciones o zonas, incluidos dormitorios, salones, pasillos, armarios y baños— requieren protección mediante un AFCI. El NEC 2023 también amplió explícitamente la protección mediante AFCI a las habitaciones de huéspedes y suites de hoteles y moteles.

Resumen: cómo tomar la decisión adecuada para tu instalación

Un RCBO se encarga de los fallos «visibles» del circuito: sobrecarga, cortocircuito y fuga a tierra. Un AFDD está diseñado para el peligro «invisible pero letal»: los arcos eléctricos peligrosos. No son alternativas; funcionan conjuntamente.

Si dispone de espacio suficiente en su cuadro de distribución, la opción más segura es instalar un AFDD independiente en serie con un RCBO. Si el espacio es limitado o prefieres un cableado más sencillo, elige un dispositivo combinado que integre un AFDD y un RCBO en un solo módulo; según los requisitos actuales de las normas IEC 61009-1 e IEC 62026, ese es el verdadero significado de «protección completa del circuito».
