Solución de problemas relacionados con las activaciones falsas de los dispositivos de protección contra fallos de arco en edificios de oficinas

Estás a mitad de la jornada laboral cuando empieza a sonar el teléfono. Tres llamadas en cinco minutos. Toda la cuarta planta se ha quedado sin electricidad: los ordenadores no funcionan, los teléfonos VoIP están muertos y el equipo de finanzas está en medio de una hoja de cálculo. Te diriges a la sala de máquinas y descubres que el AFDD se ha disparado. Otra vez. No hay ningún fallo visible. No huele a quemado. No hay sobrecarga. Solo un disparo silencioso e inexplicable que ha costado a 45 personas una hora de productividad.

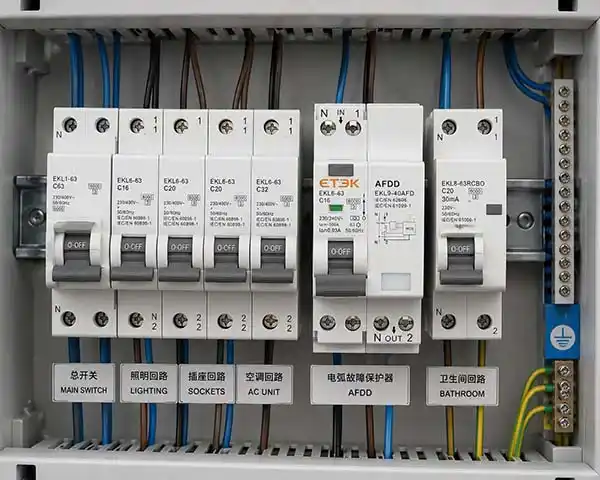

Esta situación se repite en edificios de oficinas de todo el mundo. Los dispositivos de detección de arcos eléctricos (AFDD) son componentes de seguridad fundamentales: detectan arcos eléctricos peligrosos que pueden provocar incendios. Pero cuando se disparan sin que exista un peligro real, el resultado es tiempo de inactividad, ocupantes frustrados y costosas llamadas al servicio técnico.

Según datos de campo recopilados por electricistas titulados, cinco causas específicas representan más del 90 % de los casos de disparo de los AFDD. Este artículo se centra en el entorno de los edificios de oficinas y repasa cada una de las causas, además de explicar exactamente cómo solucionarlas.

Primera regla: distinguir entre un arco eléctrico real y el ruido eléctrico

Antes de tocar cualquier cableado, debes comprender qué es lo que detecta realmente tu AFDD.

Los AFDD no miden la intensidad de la corriente como los MCB tradicionales. En su lugar, analizan las perturbaciones en la forma de onda del circuito eléctrico. Cuando se produce un fallo por arco eléctrico real, la forma de onda de la corriente se vuelve irregular debido a rápidas interrupciones y reencendidos dentro del conductor. La tecnología AFDD está diseñada para detectar precisamente estas perturbaciones.

Los fallos por arco eléctrico reales suelen presentar las siguientes características:

• Patrones de forma de onda estables y sostenidos

• Características de frecuencia específicas

• Comportamiento irregular e intermitente

El ruido eléctrico procedente de equipos de oficina habituales muestra:

• Ruido de conmutación predecible y repetitivo

• Picos de alta frecuencia procedentes de las escobillas de los motores o de las fuentes de alimentación

• Patrones que se asemejan a arcos eléctricos, pero que son inofensivos

Los AFDD modernos incluyen sofisticados algoritmos de filtrado y muchos fabricantes mantienen una «lista blanca» de formas de onda conocidas de los aparatos para reducir los disparos indeseados. Algunos dispositivos más recientes incluso admiten actualizaciones de firmware para mejorar la detección con el tiempo. Sin embargo, en casos extremos —especialmente con equipos antiguos o cargas complejas— siguen produciéndose falsos positivos.

Tu primer paso de diagnóstico: Anota la hora exacta de cada disparo y compárala con la actividad del edificio. Ocurre a las 9:05 de la mañana todos los días? Puede que sea cuando el equipo de limpieza empieza a pasar la aspiradora. Ocurre cuando se ajusta el regulador de intensidad de la sala de reuniones? Eso apunta a problemas de compatibilidad con la iluminación.

Aspiradoras y herramientas eléctricas en el mismo circuito

Esta es la causa más habitual de disparos falsos de los dispositivos AFDD en edificios de oficinas.

Las aspiradoras, las pulidoras de suelos y las herramientas eléctricas con motores de escobillas generan chispas en las escobillas de carbón durante su funcionamiento normal. Estas chispas producen señales eléctricas muy similares a las de los fallos de arco paralelos. El conmutador de estos motores —especialmente en los equipos de gama baja— genera arcos eléctricos de forma intensiva durante su uso. Otros causantes habituales son los taladros eléctricos, las batidoras y cualquier aparato con motor de escobillas.

La solución

• Designar por separado los circuitos de las tomas de corriente para limpieza y protegerlos únicamente con RCBO, no con AFDD. De este modo, se aísla el ruido de las aspiradoras de los circuitos de los equipos de oficina sensibles.
• Etiquete determinadas tomas de corriente como «Prohibido el uso de aspiradoras» e indique al personal de limpieza que utilice tomas específicas que no estén protegidas por AFDD. Reubique las herramientas de alto riesgo en circuitos específicos sin AFDD, siempre que la normativa local lo permita.
• Si no es posible la segregación, compruebe los aparatos uno a uno para aislar el dispositivo exacto que provoca el disparo y, a continuación, considere la posibilidad de sustituir las aspiradoras más antiguas por modelos más nuevos que cumplan las normas modernas de compatibilidad electromagnética (EMC).

Cable neutro suelto en una caja de derivación

Las conexiones defectuosas son un peligro oculto que los AFDD están diseñados específicamente para detectar. Pero no todas las conexiones sueltas provocan un arco eléctrico peligroso; algunas simplemente producen chispas leves que el AFDD interpreta como un fallo.

Un terminal de neutro suelto en una caja de derivación, una toma de corriente o un cuadro de distribución genera resistencia, calor y arcos eléctricos involuntarios. Las fluctuaciones de temperatura debidas a los ciclos diarios de calefacción y refrigeración hacen que los cables se expandan y se contraigan, lo que con el tiempo afloja gradualmente los tornillos de los terminales. Esto es especialmente habitual en edificios antiguos que han sido objeto de reformas.

En circuitos multiconductor en los que se comparten los conductores neutros, las conexiones incorrectas pueden provocar desequilibrios de corriente que los AFDD interpretan como condiciones de fallo.

La solución

• Con la alimentación principal aislada, comprueba sistemáticamente todos los terminales de neutro del circuito afectado: cajas de derivación, tomas de corriente, luminarias y el propio cuadro de distribución.
• Apriete todos los terminales según las especificaciones del fabricante. Los tornillos sueltos suelen ser invisibles a simple vista.
• Utilice una cámara termográfica para escanear el circuito bajo carga. Las anomalías de temperatura señalan con exactitud dónde se produce la resistencia —y, por lo tanto, el arco eléctrico—. Preste especial atención a las barras de neutro en los cuadros de distribución.

Advertencia crítica: Si el AFDD/RCBO vuelve a dispararse tras apretarlo, desconecta todos los aparatos y comprueba el circuito sin carga. Si sigue disparándose, es posible que haya un fallo real en el cableado que requiera la intervención de un profesional.

Superposición entre tierra y neutro después del AFDD

Se trata de un error de cableado que provoca el reparto de corriente entre las vías de neutro y de tierra.

Las conexiones incorrectas entre neutro y tierra aguas abajo del AFDD —habituales en luminarias antiguas, determinados equipos electrónicos o modificaciones mal ejecutadas— crean vías de corriente anómalas. El AFDD interpreta esto como un desequilibrio o una forma de onda irregular y se dispara.

El problema es especialmente frecuente en:

• Edificios antiguos con normas de cableado mixtas

• Instalaciones de iluminación LED modernizadas en las que los controladores están mal conectados a tierra

• Circuitos con neutros compartidos entre varias fases

La solución

La regla de oro: El neutro (N) y la toma de tierra de protección (PE) solo deben conectarse en el cuadro de distribución principal—nunca en puntos posteriores al mismo.

• Inspecciona todas las cajas de derivación, luminarias y tomas de corriente del circuito afectado para comprobar si hay conexión entre N y PE.
• Separe todos los conductores N y PE. Deben permanecer aislados a lo largo de todo el circuito.
• Compruebe que los cables de fase y neutro de entrada y salida en los terminales del AFDD estén correctamente conectados según las marcas del producto. Las conexiones cruzadas de L y N son un error de instalación sorprendentemente común.

Interruptores reguladores de intensidad y balastos electrónicos

La iluminación moderna de las oficinas es una fuente importante de ruido eléctrico que puede confundir a los AFDD.

Los reguladores de intensidad basados en TRIAC producen picos elevados de dv/dt —cambios rápidos de tensión que se producen cuando el regulador interrumpe la forma de onda de CA. Estas transiciones bruscas pueden parecerse a las señales de fallo de arco para los algoritmos de detección sensibles.

Los balastos electrónicos para la iluminación fluorescente y las fuentes de alimentación conmutadas de los controladores LED generan ruido de conmutación de alta frecuencia. Aunque este ruido suele ser predecible y repetitivo, los balastos más antiguos o de baja calidad pueden producir patrones erráticos que provocan falsas activaciones.

El problema se agrava cuando hay varios reguladores de intensidad o balastos electrónicos en el mismo circuito: el ruido acumulado puede hacer que el AFDD supere su umbral.

La solución

• Sustituya los reguladores de intensidad estándar por reguladores compatibles con AFDD que hayan sido sometidos a pruebas específicas según la norma IEC 62026 para detectar disparos indeseados. Algunos fabricantes ofrecen reguladores diseñados para minimizar el ruido de alta frecuencia.
• Siempre que sea posible, excluya por completo los circuitos de iluminación de la protección del AFDD y reserve los AFDD para los circuitos de tomas de corriente con equipos sensibles.
• Separe los circuitos de los reguladores de intensidad de otras cargas. Un subcuadro de iluminación dedicado con su propia protección permite que los reguladores de intensidad funcionen sin afectar a los circuitos de los equipos de oficina.
• Sustituya los balastos electrónicos y los controladores LED antiguos por unidades modernas con un mejor filtrado de interferencias electromagnéticas (EMI).

Unidad AFDD dañada

A veces, el AFDD no se activa por error, sino que está defectuoso.

La sensibilidad de los sensores internos puede variar con el tiempo, especialmente después de:

• Descargas de rayos o picos de tensión transitorios

• Degradación de los componentes debida al paso del tiempo

• Defectos de fabricación

Un AFDD dañado puede dispararse de forma impredecible o no detectar arcos reales. La electrónica interna del dispositivo —básicamente un pequeño ordenador que supervisa las formas de onda— puede desarrollar fallos sutiles que no resultan evidentes mediante una inspección externa.

La solución

Método de diagnóstico: Tome el AFDD sospechoso e instálelo en un circuito estable del mismo edificio, uno que no tenga antecedentes de disparos falsos. Si sigue disparándose en el circuito estable, el propio dispositivo está defectuoso.

Prueba alternativa: Instala un AFDD que se sepa que funciona correctamente en el circuito problemático. Si dejan de producirse los disparos, el problema estaba en la unidad original.

Medida a tomar: Sustituya las unidades defectuosas por dispositivos nuevos de un fabricante de confianza. Algunos AFDD modernos incluyen autocomprobaciones integradas y códigos de error LED que indican el motivo específico de la desconexión.

Nota: Un dispositivo que no se desconecta al pulsar el botón de prueba ha fallado y debe sustituirse inmediatamente.

Procedimiento para la resolución sistemática de averías

Ante un disparo inexplicable del AFDD, siga este proceso estructurado:

Registrar y observar: Documente la hora y la fecha exactas de cada disparo. Compárelas con los horarios del edificio: coinciden con la limpieza, las reuniones o el servicio de catering?

Comprueba la resistencia de aislamiento: Utilizando un megaohmímetro, comprueba que la resistencia de aislamiento del circuito supere 1 MΩ. Una resistencia baja indica un deterioro real del cableado.

Prueba de sustitución del RCBO: Sustituya temporalmente el AFDD por un RCBO estándar durante una semana. Si el circuito deja de dispararse, habrá confirmado que se trata de un disparo falso, no de un fallo real.

Aislamiento de la carga: Vuelva a conectar el AFDD y desconecte sistemáticamente las cargas una a una. Empieza con la mitad del circuito desconectado y ve reduciendo poco a poco. El dispositivo o electrodoméstico que deje de provocar el disparo al desconectarse es el culpable.

Sustitución o segregación: Una vez identificado, sustituye el equipo problemático, trasládalo a un circuito sin AFDD o instala un filtro adicional.

Preguntas frecuentes sobre las activaciones indeseadas de los AFDD

P: Un AFDD con mayor sensibilidad provocará más activaciones indeseadas?

La sensibilidad de los AFDD suele venir fijada de fábrica por el fabricante para cumplir con la norma IEC 62606. Sin embargo, algunos modelos ofrecen «modos antiinterferencias» seleccionables que ajustan los umbrales de detección para entornos específicos. Consulte las especificaciones de su dispositivo.

P: Puede un rayo provocar disparos falsos permanentes?

Sí. Las sobretensiones transitorias pueden dañar el circuito integrado interno y provocar una deriva permanente de la sensibilidad. Si un AFDD comienza a producir disparos falsos tras una tormenta, la sustitución suele ser la única solución.

P: Hay alguna forma de registrar los eventos de disparo sin un BMS?

Muchos AFDD modernos incluyen códigos de parpadeo de LED que indican el tipo de fallo detectado (arco en serie, arco en paralelo o sobrecarga). Algunos modelos conectados por Wi-Fi registran los eventos y pueden supervisarse de forma remota. Consulte el manual de su dispositivo para conocer la leyenda específica de los patrones de parpadeo.

P: Cuál es la diferencia entre un AFDD y un AFCI?

Son funcionalmente similares: ambos detectan fallos de arco. AFDD es el término utilizado en las normas IEC, mientras que AFCI se utiliza en las aplicaciones del NEC norteamericano. La tecnología y los principios de resolución de problemas son los mismos.

Prevención y buenas prácticas para nuevas instalaciones

La mejor forma de evitar las falsas activaciones del AFDD es diseñarlo así desde el principio:

Separa los circuitos de forma estratégica:

• Circuitos específicos para equipos de limpieza

• Separa los circuitos de iluminación y de enchufes

• Equipos sensibles en sus propios circuitos protegidos por AFDD

Etiqueta todo con claridad: Marca los cuadros de distribución y las placas de las tomas de corriente con «Prohibido aspiradoras» o «Los equipos de limpieza deben utilizar únicamente tomas de corriente específicas» para evitar que el personal, con buenas intenciones, conecte los aparatos al circuito equivocado.

Elija equipos compatibles: A la hora de especificar reguladores de intensidad, balastos y controladores LED, busque productos que hayan sido probados explícitamente para su compatibilidad con los AFDD.

Invierta en calidad: Los AFDD baratos son más propensos a dispararse por falsas alarmas. Invierta en dispositivos de fabricantes de renombre con trayectoria demostrada y, cuando sea posible, con capacidad de actualización de firmware.

Documente la instalación: Anote qué circuitos cuentan con AFDD, qué cargas están conectadas y cualquier problema de compatibilidad conocido. Esta información resulta inestimable a la hora de solucionar futuras desconexiones indeseadas.

Conclusión

Que un AFDD se dispare sin que haya un fallo evidente resulta frustrante, pero casi siempre tiene solución. Las cinco causas que se tratan en este artículo representan la gran mayoría de los casos en entornos de oficina. Analízalas de forma sistemática y recuperarás una protección fiable sin esos disparos molestos que interrumpen el funcionamiento de tu edificio.

Recuerda: los AFDD salvan vidas y previenen incendios. El objetivo no es desactivarlos, sino hacer que funcionen correctamente en tu entorno específico.
