Por qué se dispara constantemente un interruptor diferencial? Causas habituales que los electricistas observan in situ

Los interruptores diferenciales (RCCB) están diseñados para proteger a las personas de descargas eléctricas y reducir el riesgo de incendios eléctricos. Sin embargo, cuando un RCCB empieza a dispararse repetidamente, pronto se convierte en algo más que una simple molestia. En los edificios comerciales, los disparos falsos pueden interrumpir las operaciones, apagar los equipos de forma inesperada y generar problemas de mantenimiento continuos.

En muchos casos, el problema no es el propio RCCB. Lo que suele provocar las desconexiones repetidas es una corriente de fuga en algún punto de la instalación —a veces debida a la humedad, a un aislamiento dañado, a un cableado incorrecto o, simplemente, a que hay demasiados dispositivos electrónicos conectados al mismo circuito—.

Esta guía explica las causas más habituales por las que los electricistas observan que los interruptores diferenciales se disparan en instalaciones reales y cómo solucionar estos problemas paso a paso.

Cómo detecta un RCCB la corriente de fuga

Un RCCB funciona de forma diferente a un MCB estándar.

Un disyuntor automático (MCB) reacciona ante sobrecargas y cortocircuitos. Un interruptor diferencial (RCCB) comprueba si la corriente que sale por el conductor de fase es igual a la corriente que regresa por el conductor neutro.

En condiciones normales:

• Live current = Neutral current

Si se produce una fuga de corriente a tierra debido a un aislamiento dañado, humedad, la carcasa de un equipo o incluso una persona, el equilibrio se altera. Cuando la fuga supera el umbral del RCCB, el dispositivo se dispara.

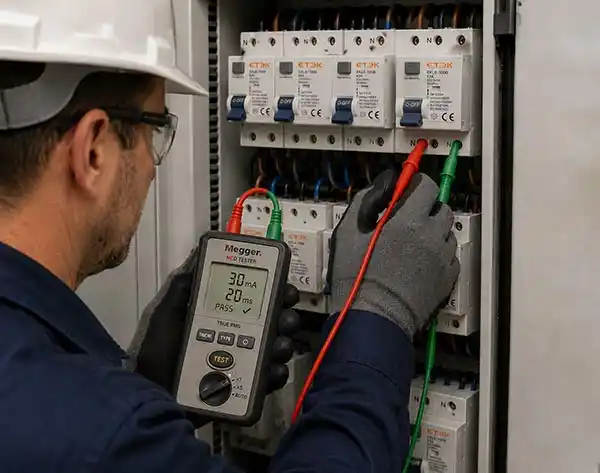

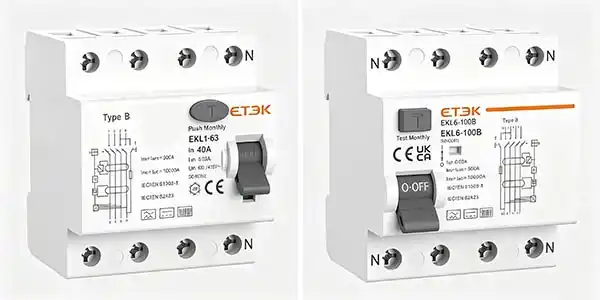

Los valores típicos de disparo incluyen:

• 30 mA: protección contra descargas eléctricas a personas
• 100 mA o 300 mA: protección contra incendios y circuitos secundarios

Un RCCB de 30 mA reacciona muy rápidamente porque está diseñado para proteger a las personas de corrientes de fuga peligrosas.

Humedad en los circuitos exteriores

Una de las causas más comunes de los disparos intermitentes del RCCB es la entrada de agua.

Esto suele ocurrir en:

• Tomas de corriente para exteriores
• Iluminación de jardín
• Equipos para azoteas
• Seccionadores para aire acondicionado
• Sistemas de conductos subterráneos
• Circuitos de iluminación para aparcamientos

Este patrón suele ser fácil de detectar. El interruptor se dispara después de llover, a primera hora de la mañana o tras una limpieza con agua a presión.

Recientemente observamos este fenómeno en un proyecto comercial en el que el interruptor diferencial (RCCB) solo se disparaba antes del amanecer. El problema real resultó ser la condensación en el interior de una caja de conexiones de una farola. Una vez sustituida y sellada de nuevo la caja, el problema desapareció por completo.

Incluso una pequeña cantidad de humedad puede provocar una corriente de fuga entre los conductores bajo tensión y tierra.

Qué hay que comprobar

• Cajas de conexiones agrietadas
• Entradas de conductos sueltas
• Prensas de cable dañadas
• Tomas de corriente húmedas
• Terminales corroídos

Solución recomendada

Sustituya los accesorios dañados en lugar de intentar secarlos temporalmente. En instalaciones al aire libre, utilice cajas con la clasificación adecuada (IP65 o IP66) y selle correctamente las entradas de los cables.

Fallos de neutro a tierra tras el RCCB

Este es otro problema que los electricistas detectan habitualmente durante las reformas o las instalaciones temporales.

Un RCCB solo debería detectar corriente que regresa a través de su propio conductor neutro. Si el neutro y la tierra están conectados aguas abajo del RCCB, parte de la corriente de retorno fluye por la tierra en lugar de por el neutro. El RCCB interpreta esto como una fuga y se dispara.

Este problema suele aparecer tras:

• La instalación de enchufes adicionales
• La modificación de circuitos antiguos
• La conexión de cuadros eléctricos temporales
• La ampliación de circuitos de iluminación

En edificios antiguos, también es habitual el cableado con neutro compartido.

Signos de un fallo entre neutro y tierra

• El RCCB se dispara con muy poca carga conectada
• El disparo parece aleatorio
• El interruptor a veces se dispara inmediatamente después de reiniciarse

Cómo suelen comprobarlo los electricistas

Desconecta las cargas y mide la resistencia entre el neutro y la toma de tierra en el lado de la carga. Una resistencia muy baja suele indicar una conexión indeseada en algún punto del circuito.

La avería puede estar oculta en el interior de:

• Cajas de derivación
• Luminarias metálicas
• Cables alargadores dañados
• Cuadros de distribución antiguos

Exceso de corriente de fuga combinada

Los edificios modernos contienen un gran número de dispositivos electrónicos. Incluso cuando todo funciona con normalidad, esos dispositivos siguen generando pequeñas corrientes de fuga.

Los ordenadores, los controladores LED, los sistemas SAI, las impresoras, los variadores de frecuencia y los cargadores de vehículos eléctricos contienen filtros EMI. Estos filtros dejan escapar intencionadamente una pequeña cantidad de corriente a tierra.

Un dispositivo por sí solo puede tener una fuga de solo 1 mA o menos. Pero cuando docenas de dispositivos comparten el mismo interruptor diferencial, la corriente de fuga total puede llegar a ser lo suficientemente alta como para provocar disparos indeseados.

Esto es muy habitual en:

• Oficinas
• Salas de servidores
• Tiendas minoristas
• Cuadros de control
• Edificios con grandes sistemas de iluminación LED

Hemos observado circuitos de oficinas sin ninguna avería real que, aun así, alcanzaban más de 20 mA de fuga durante el funcionamiento normal.

Con un interruptor diferencial de 30 mA, eso deja muy poco margen.

Cómo verificarlo

Utiliza una pinza amperimétrica de fuga alrededor de los conductores de fase y neutro a la vez. La lectura muestra la corriente residual real que fluye a tierra.

Posibles soluciones

• Distribuir la carga entre varios interruptores diferenciales
• Separar los circuitos de iluminación y de enchufes
• Sustituir las fuentes de alimentación antiguas
• Utilizar interruptores diferenciales con retardo cuando esté permitido
• Elegir el tipo de interruptor diferencial adecuado para aplicaciones con variadores de frecuencia (VFD) o vehículos eléctricos (EV)

Los dispositivos de CA de tipo estándar no siempre son adecuados para circuitos que contengan componentes de CC o corrientes de fuga de alta frecuencia.

Los electrodomésticos defectuosos pueden seguir presentando fugas de corriente incluso cuando están apagados

Esto sorprende a muchos gestores de edificios.

Algunos aparatos siguen presentando fugas de corriente incluso cuando el interruptor del panel frontal está en posición de apagado. Los filtros y condensadores internos pueden permanecer conectados a la red eléctrica a menos que se desconecte físicamente el enchufe.

Los aparatos más antiguos son fuentes especialmente habituales de fugas de bajo nivel.

Entre los ejemplos típicos se incluyen:

• Dispensadores de agua
• Cafeteras
• Unidades UPS antiguas
• Equipos de refrigeración
• Controladores LED dañados

Si el interruptor diferencial se dispara aleatoriamente durante la noche, desenchufar uno a uno los equipos no esenciales suele ser la forma más rápida de localizar el origen del problema.

La longitud del cable también puede influir

Los tramos de cable largos generan, naturalmente, corriente de fuga capacitiva.

En almacenes, fábricas e instalaciones al aire libre con cables de alimentación largos, la fuga del cable por sí sola puede aportar ya varios miliamperios antes de que se conecte ningún equipo.

Esto se hace más evidente cuando:

• El trazado del cableado es subterráneo
• Varios circuitos paralelos discurren juntos
• Los niveles de humedad son elevados
• El aislamiento antiguo se está deteriorando

En el caso de edificios alejados o subcircuitos de larga distancia, los electricistas a veces colocan los RCCB más cerca de la carga que en el punto de distribución principal.

Un proceso sencillo de resolución de problemas que utilizan los electricistas

Cuando se enfrentan a disparos repetidos del RCCB, los electricistas experimentados suelen evitar las conjeturas. Un enfoque estructurado ahorra tiempo.

Desconecta todas las cargas situadas más abajo en la línea

Reinicia el RCCB con todos los circuitos derivados aislados.

• Si sigue disparándose, es probable que el problema esté relacionado con el cableado.
• Si no se dispara, vuelve a conectar los circuitos uno a uno.

Vuelve a conectar los circuitos poco a poco

Espera varios segundos después de volver a conectar cada circuito. Algunas situaciones de fuga tardan en estabilizarse.

El circuito que provoca la desconexión se convierte en el principal sospechoso.

Mide la corriente de fuga real

Utilizar una pinza amperimétrica para medir la corriente de fuga es mucho más fiable que hacer conjeturas.

Mida:

• Fuga en funcionamiento normal
• Fuga en arranque
• Fuga en modo de espera

Si la corriente de fuga continua ya se encuentra cerca del umbral de disparo del RCCB, incluso pequeños cambios en la humedad o en el funcionamiento del equipo pueden provocar disparos falsos.

Prevención de futuros problemas con los RCCB

El mantenimiento preventivo reduce significativamente las paradas inesperadas.

En el caso de las instalaciones comerciales, los electricistas suelen recomendar lo siguiente:

Cada pocos meses

• Comprobar que las conexiones de los terminales de neutro no estén sueltas
• Inspeccionar las cajas de protección exteriores en busca de humedad
• Buscar signos de sobrecalentamiento

Anualmente

• Realizar pruebas de resistencia de aislamiento
• Registrar los circuitos con valores de aislamiento en descenso
• Comprobar la corriente de fuga en circuitos electrónicos sometidos a cargas elevadas

A la hora de planificar nuevas instalaciones, también es importante no sobrecargar un único RCCB con demasiados dispositivos electrónicos.

En edificios que contengan:

• Inversores solares
• Cargadores de vehículos eléctricos
• Sistemas SAI
• Variadores de frecuencia

Es fundamental elegir el tipo correcto de RCCB. Es posible que los dispositivos estándar no respondan correctamente a fugas de corriente continua suave o a corrientes residuales de alta frecuencia.

Cuando el propio RCCB es el problema

A veces, el propio interruptor simplemente está desgastado.

Los RCCB más antiguos pueden desarrollar fugas internas o características de disparo inestables tras años de exposición a:

• Calor
• Humedad
• Picos de tensión
• Estrés eléctrico

Si el RCCB se dispara con todas las cargas desconectadas, lo primero que suelen hacer los electricistas es probar a sustituirlo antes de investigar fallos más profundos en el cableado.

Reflexiones finales

La mayoría de los problemas de disparo de los RCCB se deben a un grupo relativamente reducido de causas:

• Entrada de humedad
• Fallos entre neutro y tierra
• Fugas combinadas de varios dispositivos
• Envejecimiento de los equipos
• Rotura del aislamiento

La clave está en realizar un diagnóstico sistemático en lugar de sustituir componentes al azar.

En muchos casos, el verdadero problema no es en absoluto un RCCB averiado, sino una instalación en la que se ha ido acumulando corriente de fuga con el paso del tiempo.

Cuando las instalaciones incluyen recarga de vehículos eléctricos, sistemas solares, variadores de frecuencia (VFD) o cargas mixtas de CA/CC, seleccionar el tipo correcto de RCCB es tan importante como localizar la propia avería.
