Cómo elegir el RCBO adecuado para los cuadros de distribución comerciales

Elegir el dispositivo de protección adecuado para un cuadro de distribución comercial puede ser un verdadero quebradero de cabeza. Si eliges uno incorrecto, te enfrentarás a disparos indeseados, una protección insuficiente contra fallos, una fiabilidad deficiente y costosos tiempos de inactividad. Lo he visto ocurrir muchas veces: un circuito que parece correcto sobre el papel empieza a dispararse en cuanto se pone en marcha un pequeño motor, y te pasas horas investigando hasta descubrir que se debe a una curva de disparo inadecuada.

Un RCBO ofrece protección tanto contra sobrecorriente como contra fugas a tierra en un único módulo. Para elegir el dispositivo adecuado para tu aplicación comercial, debes evaluar estos cinco parámetros técnicos clave.

Corriente nominal y curva de disparo

La corriente nominal debe ajustarse a la carga prevista y al tamaño del conductor. Valores nominales habituales: 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A.

Algo que a menudo se pasa por alto: más grande no significa mejor. Algunos ingenieros eligen un tamaño superior «por seguridad», pero entonces el conductor se sobrecalienta antes de que el dispositivo se dispare. Hay que ajustar siempre el valor nominal a la sección transversal real del cable y a las condiciones de instalación.

La curva de disparo determina cómo responde el RCBO a las corrientes de arranque.

• Curva B (disparo a 3–5 veces la corriente nominal): Para cargas resistivas: calefactores, iluminación incandescente, cargas residenciales generales. Estas cargas tienen muy poca corriente de arranque, por lo que una curva B se dispara rápidamente sin provocar disparos falsos. No es habitual en instalaciones comerciales, pero resulta adecuada para circuitos de iluminación puros.

• Curva C (5–10×): Motores pequeños, transformadores, iluminación fluorescente, controladores LED, equipos de oficina. Esta es la opción habitual para la mayoría de los cuadros de distribución comerciales. La mayoría de los equipos de oficina presentan cierta corriente de arranque, y la curva C ofrece un buen equilibrio entre protección y estabilidad.

• Curva D (10–20×): Soldadoras, máquinas de rayos X, motores grandes, equipos con corrientes de arranque muy elevadas. Pero hay que tener cuidado: una curva D responde más lentamente a los cortocircuitos. No la utilices en circuitos normales a menos que hayas confirmado que la corriente de arranque realmente lo requiere.

Consejo práctico: En caso de duda, comprueba la corriente de arranque de la carga. Para motores pequeños, la curva C suele ser suficiente, a menos que se pongan en marcha o se detengan con mucha frecuencia.

Sensibilidad a las fugas a tierra y tiempo de disparo

Si eliges una sensibilidad incorrecta, o bien comprometes la seguridad o bien sufrirás disparos molestos a diario. La protección contra fugas funciona de forma diferente a la protección contra sobrecorriente; se basa en un transformador de corriente de secuencia cero, por lo que el cableado es fundamental.

• 30 mA: Principalmente para la protección personal contra descargas eléctricas. Las normativas suelen exigir 30 mA para tomas de corriente, suministros temporales y zonas públicas. Este valor se basa en la corriente máxima que el cuerpo humano puede tolerar, y el tiempo de disparo suele ser <0,1 s.

• 100 mA / 300 mA: Estos valores están destinados a la protección contra incendios, no a la protección directa de las personas. Adecuados para entradas principales, ramales de distribución, tramos de cable largos y salas de equipos. Por qué? Porque las fugas normales de muchos dispositivos —ordenadores, fuentes de alimentación— pueden sumar más de 30 mA. Si se instala un dispositivo de 30 mA en un interruptor principal, se disparará constantemente. Un dispositivo de 100 mA o 300 mA ignora esas fugas normales, pero se dispara cuando el aislamiento se degrada lo suficiente como para provocar un incendio.

• De temporización (tipo S) : Estos retrasan intencionadamente la desconexión. La ventaja es la selectividad: un RCBO de 30 mA situado aguas abajo se dispara primero. Si falla, el dispositivo de temporización situado aguas arriba se dispara poco después. De esta forma, una sola toma de corriente defectuosa no provoca la muerte

• De acción retardada (tipo S): Estos dispositivos retrasan intencionadamente la desconexión. La ventaja es la selectividad: primero se dispara un RCBO de 30 mA situado aguas abajo. Si este falla, el dispositivo de acción retardada situado aguas arriba se dispara poco después. De este modo, una sola toma de corriente defectuosa no corta el suministro eléctrico de toda una planta. La selectividad es fundamental en edificios comerciales, donde el tiempo de actividad es crucial.

Una regla empírica basada en la experiencia sobre el terreno: para circuitos de iluminación con controladores LED, empieza por 100 mA. Para tomas de corriente, siempre 30 mA. Para la alimentación principal de entrada, 300 mA con retardo temporal: esa es una configuración sólida y conservadora.

Configuración de polos

El número de polos debe coincidir con la disposición de puesta a tierra del sistema. Esto confunde a mucha gente.

• 1P+N: Habitual en circuitos monofásicos. Conecta la fase y también el neutro. Compacto y de menor coste. Adecuado para iluminación y circuitos de baja potencia. Nota: Con el 1P+N, si se rompe el neutro aguas arriba, el dispositivo no puede aislar el neutro, por lo que hay que tener cuidado durante el mantenimiento.

• 2P : Conecta tanto la fase como el neutro, con protección contra sobrecorriente y fugas en ambos polos. Más seguro para el mantenimiento. Adecuado para sistemas de puesta a tierra TT (neutro conectado directamente a tierra, toma de tierra separada para las partes conductoras expuestas). En un sistema TT, si solo se conecta la fase, el neutro puede seguir teniendo un potencial peligroso.

• 3P : Trifásico sin neutro. Para bombas, motores y maquinaria industrial. Los tres polos están protegidos.

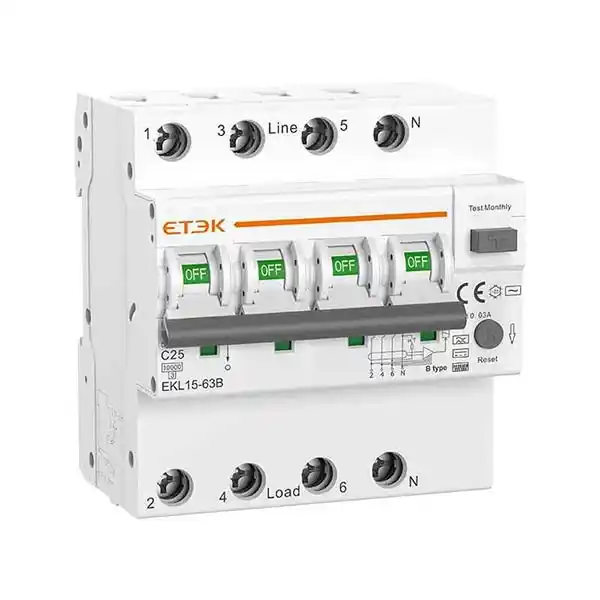

• 4P : Trifásico con neutro. Para unidades de climatización, ascensores, grandes aparatos de aire acondicionado y ramales de distribución.

Antes de elegir los postes, comprueba el sistema de puesta a tierra. En un sistema TN-C no basta con cambiar el conductor PEN, por lo que rara vez se utiliza la configuración de 4 polos. Los sistemas TN-S y TT pueden utilizar configuraciones de 2 o 4 polos. Consulta el esquema unifilar y las notas sobre la puesta a tierra antes de realizar el pedido.

Ancho físico y compatibilidad con las barras colectoras

El espacio en los cuadros de distribución suele ser reducido, especialmente en las reformas. Abre un cuadro antiguo y verás que está abarrotado como una lata de sardinas: intenta meter ahí un RCBO de 2 módulos de ancho y puede que ni siquiera consigas cerrar la puerta.

Ancho estándar de un módulo: 1 módulo = 18 mm. Los RCBO más antiguos pueden ocupar 2 módulos o más. Los RCBO modernos de un solo módulo (18 mm) ahorran hasta un 50 % de espacio. Eso se traduce en una caja más pequeña y una futura ampliación más sencilla.

Pero —y este es un «pero» importante— comprueba siempre la compatibilidad de las barras colectoras antes de comprar. Los distintos fabricantes utilizan diferentes separaciones entre los dientes de las barras colectoras, formas de terminales y métodos de conexión. He visto casos en los que las características eléctricas eran perfectas, pero el dispositivo simplemente no encajaba en la barra colectora, o la altura del terminal no coincidía. El dinero malgastado es una cosa; que el proyecto se retrase es peor.

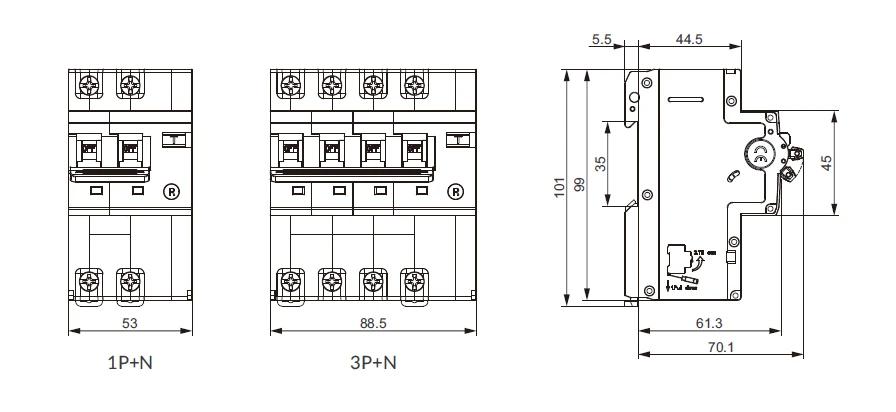

Por lo tanto: solicita el plano acotado al fabricante y compáralo con la disposición de las barras colectoras de tu cuadro eléctrico. En el caso de proyectos de modernización, consulta con el fabricante original del cuadro, si es posible.

Capacidad de corte

La capacidad de corte es la corriente de fallo máxima que el RCBO puede interrumpir de forma segura. Si la corriente de fallo real supera este valor nominal, el dispositivo puede, literalmente, explotar; no estoy exagerando.

• 6 kA : Adecuado para la mayoría de edificios comerciales: oficinas, tiendas, colegios. Estos suelen tener transformadores relativamente pequeños, por lo que la corriente de cortocircuito prevista rara vez supera los 6 kA.

• 10 kA o más: Necesario cerca de grandes transformadores, instalaciones industriales y grandes complejos comerciales. Una baja impedancia implica que las corrientes de fallo pueden superar fácilmente los 6 kA.

Error habitual: Dar por sentado que las versiones MCB y RCBO de la misma gama tienen la misma capacidad de cortocircuito. En muchas gamas de productos, el MCB puede ser de 10 kA, mientras que el RCBO solo es de 6 kA. Por qué? Porque el RCBO cuenta con componentes adicionales de detección de fugas que afectan a su capacidad de interrupción. Consulta siempre la ficha técnica; no te lo dejes a las suposiciones.

Otro consejo: una mayor capacidad de corte no siempre es mejor. Especifica lo que realmente necesitas. Sobredimensionar cuesta más, pero subdimensionar es peligroso. Una forma rápida: averigua la potencia y la impedancia del transformador situado aguas arriba, estima la corriente de cortocircuito, y luego añade un pequeño margen.

Consejos de instalación para evitar disparos indeseados

Incluso un RCBO perfecto funcionará mal si se instala incorrectamente. Estos son los errores más comunes que se cometen en la práctica.

Mantén separados los conductores neutros: el neutro del lado de la carga debe volver a su propio terminal en el RCBO. Nunca compartas neutros entre diferentes RCBO. Algunos electricistas utilizan una barra colectora de neutros y unen todos los neutros entre sí; esto provocará un disparo inmediato, ya que el RCBO detecta un desequilibrio entre la fase y el neutro. Además, nunca conectes el neutro a tierra aguas abajo de un RCBO; eso también genera una corriente residual falsa.

Comprobar el cableado trifásico : En el caso de los RCBO de 3P o 4P, comprueba la secuencia de fases y la orientación de los transformadores de corriente. Sigue el esquema de cableado del fabricante. Una conexión incorrecta puede provocar una detección errónea de fugas, incluso cuando no existe ningún fallo real.

Prueba tras la instalación : Pulsa el botón de prueba de cada RCBO tras su puesta en servicio. Comprueba que se dispara y, a continuación, reinícialo. Anota los resultados. No se trata solo de un trámite burocrático: he visto RCBO nuevos que no respondían al botón de prueba, lo que indicaba un defecto de fábrica. Programa también pruebas periódicas para asegurarte de que el mecanismo no se ha atascado.

Dos preguntas frecuentes

Puedo utilizar un RCBO de 30 mA en la entrada principal de una fábrica?
No. Un dispositivo de 30 mA está pensado para la protección personal; es muy sensible. En una fábrica, la fuga acumulada normal procedente de muchas máquinas superará fácilmente los 30 mA, y el interruptor principal se disparará constantemente, deteniendo la producción. Para las entradas principales o los circuitos de distribución de gran tamaño, un dispositivo de 300 mA con retardo es la opción adecuada.

Qué significa «Tipo A» frente a «Tipo AC» en un RCBO?
El Tipo AC solo responde a corrientes residuales sinusoidales de CA. El Tipo A responde tanto a corrientes residuales sinusoidales de CA como a corrientes residuales pulsantes de CC. Los edificios comerciales modernos cuentan con variadores de frecuencia (VFD), fuentes de alimentación LED, lavadoras y ascensores, todos ellos capaces de generar corrientes de fuga no sinusoidales que el Tipo AC podría no detectar. Las normativas se están decantando por el tipo A. Si tienes dudas, elige el tipo A: es más seguro.

Lista de comprobación rápida antes de realizar el pedido

Antes de concretar las especificaciones de tu RCBO, revisa lo siguiente:

1. Dibuja un esquema unifilar con todas las cargas.

2. Calcula la corriente de fuga normal para cada circuito.

3. Decida si necesita selectividad entre los dispositivos situados aguas arriba y aguas abajo – en caso afirmativo, utilice tipos con retardo de tiempo.

4. Calcule o estime la corriente de cortocircuito prevista en cada punto.

5. Compruebe la compatibilidad de las barras colectoras; obtenga planos dimensionales.

6. Solicite al proveedor la ficha técnica más reciente: verifique la capacidad de corte, las curvas y los tamaños de los terminales.

7. Confirme el cumplimiento de las normas IEC, UL o locales.

Elegir un RCBO puede parecer una tarea llena de pequeños detalles, pero en realidad solo hay que revisar estos parámetros uno por uno. Hazlo, instálalo con cuidado, pruébalo y disfrutarás de años de funcionamiento sin problemas. Espero que esto te ahorre algunos quebraderos de cabeza en el trabajo.
