Guía completa de instalación de disyuntores magnetotérmicos en su hogar.

Los interruptores automáticos miniatura (IMC) desempeñan un papel fundamental como componente esencial para prevenir fallas eléctricas como cortocircuitos y sobrecargas. Este artículo detalla cómo seleccionar, instalar y usar correctamente los IMC para garantizar la seguridad eléctrica en su hogar.

Antes de instalar un interruptor automático, tome siempre las siguientes medidas de seguridad:

*Desconecte la alimentación principal: Asegúrese de que el circuito esté desenergizado.

*Utilice un comprobador de voltaje: confirme que el circuito está efectivamente desenergizado.

*Utilice equipo de seguridad: Esto incluye guantes aislantes y gafas de seguridad para protegerse de descargas eléctricas y otros peligros potenciales.

Paso 1: Elija el disyuntor magnetotérmico (MCB) adecuado.

Los disyuntores magnetotérmicos (MCB) vienen en muchos tipos, cada uno adecuado para diferentes cargas de circuito y que proporciona diferentes niveles de protección. Es crucial elegir un MCB que se ajuste a la carga del circuito. Primero, elija el modelo correcto según la corriente de carga de su hogar. Por ejemplo, si la carga de su circuito está en el rango de 20 A, debe elegir un MCB con una capacidad nominal de 20 A para asegurarse de que cumpla con los requisitos de carga del circuito. También puede consultar   ETEK Eléctrico   Para obtener asesoramiento profesional que le ayude a tomar la decisión correcta.

Paso 2 - Preparar el cuadro de distribución (CD)

Antes de abrir el cuadro de distribución donde desea instalar el interruptor automático, desconecte siempre la alimentación principal. Los cuadros eléctricos suelen albergar varios interruptores o fusibles; asegúrese de elegir una ubicación adecuada para instalar el nuevo interruptor automático. Si el espacio es limitado, es posible que deba reorganizar o actualizar su cuadro eléctrico.

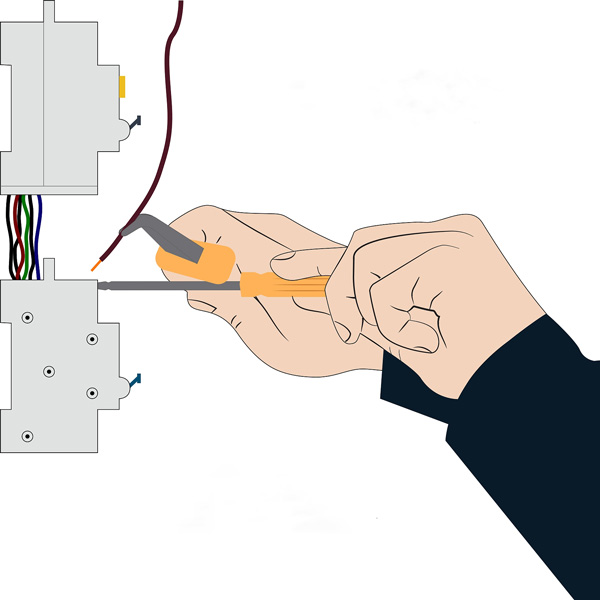

Paso 3 - Conecte el disyuntor

* Retire la tapa del panel del cuadro eléctrico.

* Inserte el disyuntor en la ubicación prevista.

* Prepare los cables de fase (generalmente rojos o marrones) y los cables neutros (generalmente azules o negros) utilizando pelacables.

* Conecte los cables de fase a los terminales correspondientes del interruptor automático y el cable neutro a la barra de neutro del cuadro eléctrico. Asegúrese de que todas las conexiones estén bien sujetas.

Paso 4 - Una vez realizadas todas las conexiones, realice las siguientes pruebas:

*Vuelva a colocar la tapa del panel del cuadro eléctrico y encienda la alimentación principal.

*Pruebe el funcionamiento del disyuntor: Encienda suavemente el interruptor del disyuntor para comprobar que el circuito funciona correctamente.

*Realice una comprobación de seguridad final utilizando un comprobador de tensión para asegurarse de que el disyuntor magnetotérmico proporciona la protección prevista.

Paso 5 - Etiquetar y registrar

Finalmente, etiquete el disyuntor recién instalado.   en el cuadro de distribución para su futura identificación. También es importante actualizar los diagramas de circuitos y los registros.

Precauciones de uso

Inspección periódica: Revise y realice el mantenimiento del disyuntor magnetotérmico periódicamente para garantizar su funcionamiento normal.

Evite la sobrecarga: No exceda la carga de corriente nominal del interruptor automático para evitar disparos frecuentes.

Aunque este artículo proporciona instrucciones detalladas para instalar el interruptor automático, tenga cuidado, ya que los trabajos eléctricos pueden ser peligrosos. Para una instalación más segura, considere contratar a un electricista profesional. La seguridad es siempre primordial para garantizar la seguridad y la eficacia de los trabajos eléctricos.
