Qué es un interruptor magnetotérmico miniatura (MCB)? – Guía de protección

En cualquier instalación comercial —ya sea una planta de fábrica con mucha actividad, un rascacielos de oficinas o una cocina industrial—, los disparos inexplicables y las paradas repentinas de los equipos son algo más que simples molestias. Provocan costosos tiempos de inactividad, mermas en el stock y frustración entre el personal. Y lo que es peor, cuando los disyuntores no se disparan correctamente, el resultado puede ser aislamiento fundido, cableado dañado o incendios eléctricos.

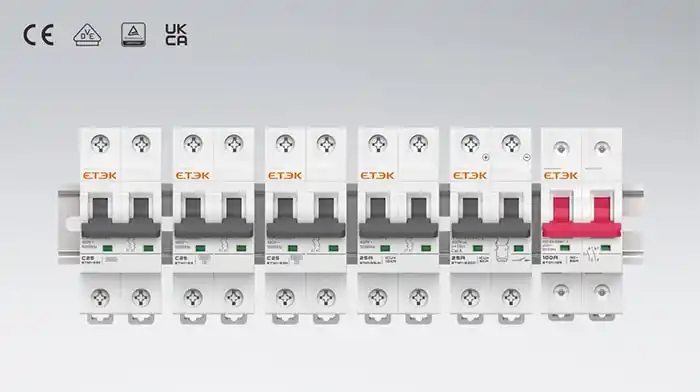

La clave de la seguridad eléctrica de tus instalaciones reside en un dispositivo pequeño pero fundamental: el interruptor diferencial miniatura (MCB). Comprender el principio de funcionamiento del interruptor magnético-térmico es el primer paso para reducir las interrupciones imprevistas del suministro y proteger sus activos. Esta guía explica cómo los MCB detectan sobrecargas y cortocircuitos mediante un mecanismo de disparo termomagnético, lo que ayuda a los responsables de instalaciones y a los electricistas a mantener cuadros eléctricos comerciales más seguros y fiables.

La función básica de un MCB en un cuadro eléctrico comercial

Antes de profundizar en el funcionamiento de un MCB, conviene comprender su papel dentro del cuadro de distribución. En un cuadro eléctrico comercial típico, el MCB se sitúa después del interruptor principal, pero antes de los circuitos derivados individuales.

MCB frente a fusibles tradicionales

Los fusibles tradicionales ofrecen una protección de un solo uso: cuando se produce una avería, el elemento fusible se funde y debe sustituirse. Esto provoca retrasos en el mantenimiento y obliga a tener fusibles de repuesto a mano. Un MCB, por el contrario, es reutilizable. Cuando se dispara debido a una avería, basta con reiniciarlo colocando la palanca de nuevo en la posición «on»; no es necesario sustituirlo. Esto por sí solo puede ahorrar horas de inactividad en un entorno comercial.

Valores nominales habituales que encontrará

La mayoría de los circuitos derivados comerciales utilizan interruptores magnetotérmicos (MCB) con las siguientes especificaciones habituales:

• Intensidad nominal: de 6 A a 63 A

• Capacidad de corte: 6 kA o 10 kA

• Curvas de disparo: B, C o D

Dos tipos de fallos que detecta un MCB: sobrecarga y cortocircuito

Un MCB está diseñado para responder a dos condiciones distintas de sobrecorriente: la sobrecarga y el cortocircuito. Reconocer la diferencia te ayuda a diagnosticar por qué se ha disparado un interruptor.

La sobrecarga se produce cuando la corriente supera la corriente nominal del MCB, pero se mantiene por debajo de los niveles extremos de cortocircuito. Esto ocurre cuando hay demasiados dispositivos funcionando simultáneamente en el mismo circuito derivado; por ejemplo, al enchufar dos calefactores portátiles a una regleta. Las sobrecargas generan calor de forma gradual y pueden persistir durante segundos o minutos antes de que el interruptor reaccione.

Un cortocircuito es mucho más peligroso. Se produce cuando el conductor bajo tensión entra en contacto directo con el neutro o la toma de tierra, creando una ruta de resistencia casi nula. La corriente resultante puede alcanzar picos de miles de amperios en milisegundos. Sin una protección instantánea, esto provocaría arcos explosivos, la fusión de los conductores y, probablemente, un incendio.

El disyuntor miniatura gestiona ambas situaciones mediante dos mecanismos internos independientes que funcionan conjuntamente.

El interior del disyuntor miniatura: cómo funcionan conjuntamente los disparos térmicos y magnéticos

Para comprender el principio de funcionamiento del disyuntor miniatura, hay que fijarse en el interior de la carcasa moldeada. Hay dos componentes que realizan la desconexión propiamente dicha: un disparador térmico para sobrecargas, y un disparador magnético para cortocircuitos.

Disparo térmico – Para la protección contra sobrecargas

La lámina bimetálica está formada por dos metales diferentes unidos entre sí. Cada metal se expande a un ritmo diferente cuando se calienta. Ante una sobrecarga persistente, la corriente que fluye a través de la lámina la calienta. La expansión desigual hace que la lámina se doble lentamente. A medida que se dobla, libera un pestillo accionado por resorte, lo que permite que se abran los contactos del interruptor.

Características principales de la desconexión térmica:

• De acción retardada: Cuanto mayor sea la sobrecarga, más rápido se dispara.

• Sensibles al calor: La temperatura ambiente afecta a la velocidad de disparo.

• Protegen el aislamiento de los cables: Evitan el sobrecalentamiento gradual que degrada el aislamiento de PVC o caucho.

Disparador magnético – Para la protección contra cortocircuitos

En caso de cortocircuito, la rapidez es fundamental. El disparo magnético utiliza una bobina solenoide: unas cuantas vueltas de cable de gran sección alrededor de un émbolo móvil. Cuando una corriente de cortocircuito de gran intensidad atraviesa la bobina, esta genera un potente campo magnético que empuja instantáneamente el émbolo. El émbolo golpea el propio mecanismo de enclavamiento, abriendo los contactos en menos de 10 milisegundos.

Características principales del disparo magnético:

• Instantáneo: Sin retardo intencionado.

• Basado en el umbral de corriente: Solo se activa por encima de un múltiplo preestablecido de la corriente nominal.

• Extinción de arco: La apertura rápida de los contactos, combinada con un canal de extinción de arco, apaga el arco eléctrico de forma segura.

Cómo funcionan conjuntamente: En caso de sobrecarga moderada, el disparo magnético no se activa, ya que la corriente es demasiado baja. La banda bimetálica toma el relevo y se dispara tras varios segundos. En caso de cortocircuito total, el disparo magnético reacciona de inmediato, anulando por completo el elemento térmico. Este diseño de doble respuesta es lo que hace que el MCB sea tan eficaz.

Ejemplo real de protección con un MCB en una cocina industrial

Repasemos una situación típica en una cocina industrial para ver ambos modos de protección en acción.

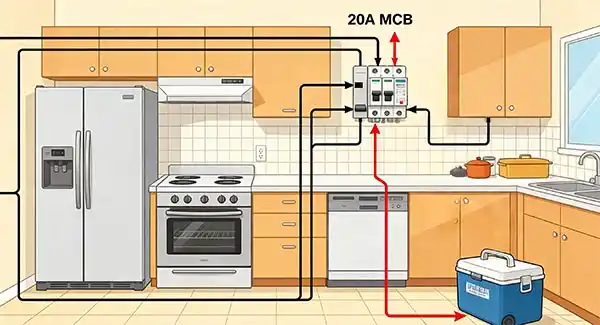

Configuración: Un único MCB de tipo C de 20 A protege un circuito derivado que alimenta:

• Un frigorífico de puerta frontal

• Un horno de convección

• Un lavavajillas bajo encimera

Situación de sobrecarga: Durante la hora punta del almuerzo, el personal enciende el horno, el lavavajillas y el frigorífico al mismo tiempo, mientras utiliza también un armario de mantenimiento de temperatura portátil enchufado al mismo circuito. La corriente total alcanza los 26 A, por encima del valor nominal de 20 A, pero muy por debajo de lo que se considera un cortocircuito. La banda bimetálica se calienta. Tras unos 30 segundos, se dobla lo suficiente como para disparar el MCB. La cocina se queda sin suministro eléctrico en ese circuito, pero el interruptor ha evitado que el cableado de calibre 14 del edificio alcance temperaturas peligrosas que podrían derretir el aislamiento y provocar un incendio detrás de las paredes.

Escenario de cortocircuito: Un trabajador de mantenimiento clava accidentalmente un tornillo en el cable de alimentación del lavavajillas, conectando los cables de fase y neutro. La corriente instantánea se dispara hasta los 800 A. El disparo magnético reacciona en menos de 0,01 segundos. Los contactos se abren, extinguiendo el arco antes de que se produzca ninguna llama. El frigorífico y el horno se apagan, pero las instalaciones evitan un incendio potencialmente catastrófico.

Por qué es importante para su instalación: Esa misma protección se aplica a los circuitos de iluminación, a las regletas de los centros de datos y a los equipos de fabricación. Cada vez que un MCB se dispara sin que se aprecie humo ni daños por calor, es probable que acabe de salvar a su instalación de un problema mucho mayor.

Preguntas frecuentes sobre el funcionamiento de los disyuntores magnetotérmicos (MCB)

P1: Puede dispararse un disyuntor magnetotérmico (MCB) sin que haya una sobrecarga visible?

Sí. Entre las causas más comunes se incluyen:

• Corriente de arranque del motor: Los motores de gran potencia consumen entre 6 y 10 veces su corriente de funcionamiento durante unos pocos ciclos. Si varios motores arrancan al mismo tiempo, la corriente de arranque acumulada puede simular un cortocircuito y provocar la desconexión del elemento magnético.

• Conexiones sueltas: Un tornillo de borne suelto dentro del cuadro genera calor que se transmite al MCB, provocando un disparo térmico incluso con corrientes normales.

• Disyuntor envejecido: Tras muchos años y múltiples disparos, la lámina bimetálica puede debilitarse, provocando disparos falsos a corrientes más bajas.

P2: Qué ocurre si instalo un MCB con una intensidad nominal superior a la del cable?

Esto supone un grave riesgo de incendio. Por ejemplo, instalar un MCB de 32 A en un cable de 2,5 mm² significa que el cable se sobrecalentará y podría derretir su aislamiento mucho antes de que se active el disparo térmico del interruptor. El disyuntor no protegerá el circuito: el cable se convierte en el eslabón débil. Adapta siempre la intensidad nominal del disyuntor al calibre más pequeño de los cables del circuito.

P3: Con qué frecuencia deben comprobarse los disyuntores en un edificio comercial?

A menudo resulta difícil llevar a cabo pruebas funcionales rutinarias en los equipos instalados. En su lugar, se recomiendan las siguientes medidas:

• Inspección anual: Contrate a un electricista profesional para que realice una inspección termográfica del cuadro de distribución. Si se detectan «puntos calientes» en los terminales de entrada o salida de un disyuntor modular (MCB), esto indica un cableado suelto o una resistencia interna anómala.
• Tras un disparo por fallo: Si un disyuntor modular (MCB) se dispara debido a un cortocircuito, se recomienda sustituir la unidad. Las corrientes de fallo de alta intensidad pueden provocar daños en los contactos internos del disyuntor, incluso si posteriormente el dispositivo parece reiniciarse y funcionar con normalidad.

Resumen y próximos pasos para los responsables de instalaciones

Comprender el principio de funcionamiento de los interruptores automáticos en miniatura cambia por completo tu forma de actuar ante problemas eléctricos. En lugar de limitarte a restablecer un interruptor que se ha disparado y cruzar los dedos, ahora puedes diagnosticar si la causa fue una sobrecarga gradual o un cortocircuito peligroso.

Tres medidas inmediatas para sus instalaciones:

1. Registra cada evento de disparo. Anota la fecha, la ubicación del circuito y qué equipos estaban en funcionamiento. Si observas disparos por sobrecarga repetidos en el mismo circuito, la solución es redistribuir las cargas o añadir un nuevo circuito derivado, no instalar un MCB de mayor capacidad.

2. Nunca fuerce un reinicio. Si un MCB se dispara inmediatamente después de reiniciarlo, no mantenga la palanca en la posición «on». Esto indica un cortocircuito persistente o un fallo de tierra permanente. Llame a un electricista cualificado.

3. Compruebe los valores nominales durante el mantenimiento. Al sustituir un MCB, asegúrese de que coincidan exactamente: el mismo valor nominal de corriente, la misma curva de disparo y, como mínimo, la misma capacidad de corte. Sustituirlo por una unidad con un valor nominal superior o una capacidad de corte inferior compromete la seguridad.

Si necesitas ayuda para elegir el disyuntor automático (MCB) adecuado para circuitos de iluminación comercial, de climatización o de cocina —o si deseas solicitar una inspección con cámara termográfica de tu cuadro eléctrico—, ponte en contacto con nuestro equipo técnico. Una instalación bien protegida es aquella en la que los disyuntores se disparan a propósito, no por accidente.
