Cómo se conecta un contactor?

Aviso:

El método de conexión de los distintos contactores puede variar; siga las instrucciones del fabricante y el diagrama de cableado del contactor antes de conectarlo, y tome las precauciones de seguridad adecuadas para evitar cualquier peligro.

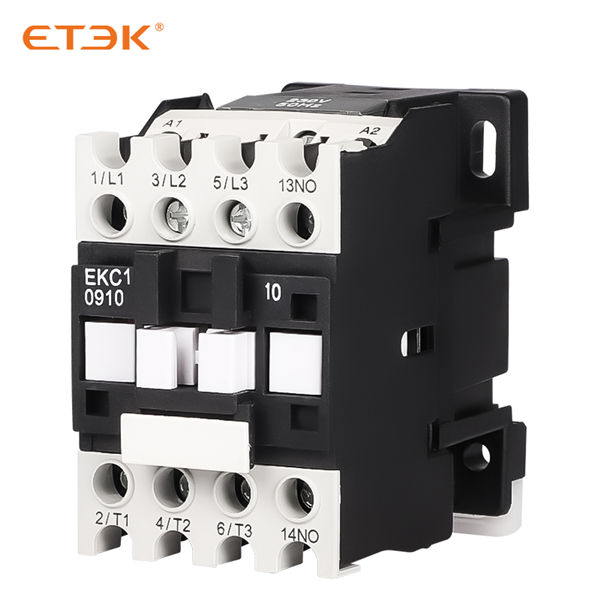

1. Conexión eléctrica

La alimentación de red se conecta al terminal de entrada o al lado de línea del contactor .

Se realiza conectando el cable de fase a un terminal y el cable neutro al otro. En algunos casos, también es posible conectar un cable de tierra independiente al contactor.

2. Conexión de carga

Una carga, como un motor u otro equipo eléctrico, se conecta al terminal de salida o lado de carga del contactor.

Conecte el cable de fase de la carga a un terminal y el cable neutro de la carga al otro terminal.

Asimismo, se puede conectar a tierra si se desea.

3. Conexión del circuito de control

Los contactores se controlan mediante un circuito de control independiente, que normalmente incluye una fuente de tensión de control, como un transformador de control o una fuente de alimentación de baja tensión.

El circuito de control se conecta a los terminales de control del contactor, generalmente denominados "bobina" o "bobina de control". Se aplica tensión de control a estos terminales, energizando el contactor y cerrando los contactos.

4. Conexión del interruptor de control

Un interruptor de control, como un pulsador o un relé, se conecta en serie con el circuito de control para regular el funcionamiento del contactor. Cuando el interruptor de control se cierra, permite que la tensión de control circule por el circuito y energiza los contactores.

Cuando se activa el interruptor de control, el contactor se desenergiza, los contactos se abren y el circuito se interrumpe.
