Un interruptor aislador de CC es un dispositivo de seguridad eléctrica que se desconecta manualmente de los módulos en un sistema fotovoltaico solar. En las aplicaciones fotovoltaicas, los interruptores aisladores de CC se utilizan para desconectar manualmente los paneles solares con fines de mantenimiento, instalación o reparación.
En la mayoría de las instalaciones de energía solar fotovoltaica, dos interruptores de aislamiento de CC están conectados a una sola cadena. Normalmente, un interruptor se coloca cerca de la matriz fotovoltaica y el otro cerca del extremo de CC del inversor. Esto es para asegurar que la desconexión se pueda lograr a nivel del suelo y del techo. Los aisladores de CC pueden venir en configuraciones polarizadas o no polarizadas. Los interruptores aisladores de CC polarizados vienen en configuraciones de dos, tres y cuatro polos.
Categoría de uso DC-PV1/DC-PV2 |
Serie |
No. de cadenas |
Número de parte |
Configuración de contactos |
|||||||
500V |
600V |
700V |
800V |
900V |
1000V |
1200V |
1500V |
||||
32 |
32 |
32 |
32 |
23 |
dieciséis |
13 |
7 |
2 |
1 |
EKD6-PM32R-2 |
|
58 |
58 |
58 |
45 |
23 |
dieciséis |
13 |
7 |
4 |
1 |
EKD6-PM32R-2H |
|
32 |
32 |
32 |
32 |
23 |
dieciséis |
113 |
7 |
2 |
2 |
EKD6-PM32R-4 |
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-PM32R-4S |
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-PM32R-4B |
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-PM32R-4T |
Parámetros principales |
PM32R |
|
Tensión asignada de aislamiento Ui |
1500V |
|
Corriente térmica nominal Ithe |
32A |
|
Tensión soportada de impulso nominal Uimp |
8000V |
|
Poder nominal de cierre en cortocircuito Icm |
2H |
1700A |
2,4 |
1000A |
|
2H |
1700A |
|
Corriente nominal de cortocircuito condicional Icc |
5000A |
|
máx. tamaño del fusible gL (gG) |
80A |
|

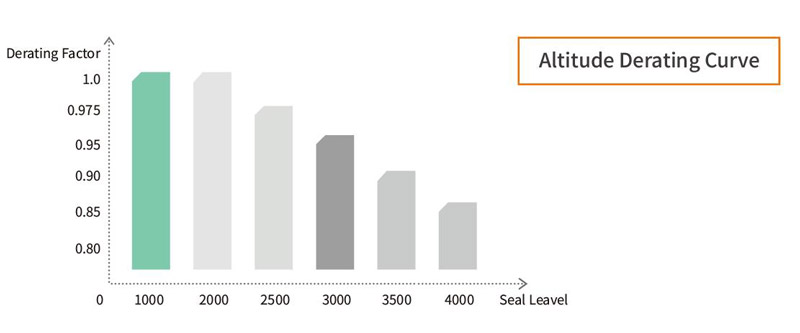

Secciones transversales máximas de cable (incl. puente) | ||
Sólido o estándar | mm2 | 4-16 |
Flexible | 4-10 | |
Flexible (+ extremo de cable multinúcleo) | 4-10 | |
Esfuerzo de torsión | ||
Par de apriete tornillos terminales M4. | Nuevo Méjico | 1.2-1.8 |
Par de apriete de los tornillos de montaje del panel ST4.2 (acero inoxidable 304) | 0.8-0.9 | |
Torque de apriete tornillos perilla M3 | 0.5-0.7 | |
Activación o desactivación del par | 0.9-1.3 | |
Parametros generales | ||

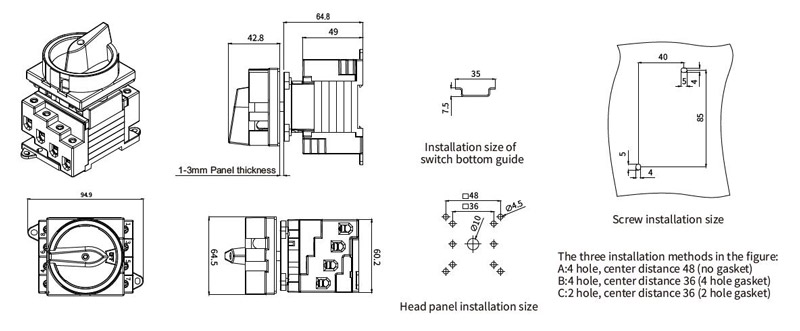

Método de montaje | Montaje de un solo orificio | |
Tipo de perilla | C | |
Posiciones de los mandos | APAGADO a las 12 h, ENCENDIDO a las 3 h | |
Vida mecánica | 10000 | |
Número de polos de CC | 2 o 4 | |
Temperatura de operacion | -40 ℃ a +70 ℃ | |
Temperatura de almacenamiento | -40 ℃ a +85 ℃ | |
Grado de contaminación | 2 | |
Categoría de sobrevoltaje | tercero | |
Clasificación IP del eje y la tuerca de montaje | IP66 |
Numero de referencia. | Especificación |
EKD6-PM32R-2 | Aislador DC 2P 32A 2series /1 cuerdas Conexión de arriba a abajo Color rojo/amarillo PL64 |
EKD6-PM32R-2H | Aislador de CC 4P 32A 4series /1 cuerdas Conexión de arriba a abajo Color rojo/amarillo PL64 |
EKD6-PM32R-4 | Aislador de CC 4P 32A 4series /2 cuerdas Color rojo/amarillo PL64 |
EKD6-PM32R-4S | Aislador de CC 4P 32A 4series /1(3+1) cadena Conexión de arriba a abajo Color rojo/amarillo PL64 |
EKD6-PM32R-4B | Aislador de CC 4P 32A 4series /1(2+2) cuerda Conexión inferior Color rojo/amarillo PL64 |
EKD6-PM32R-4T | Aislador de CC 4P 32A 4series /1(2+2) cuerdas Conexión superior Color rojo/amarillo PL64 |
