Qué parámetros técnicos definen los dispositivos de protección eléctrica fiables?

Al especificar dispositivos de protección eléctrica , ya sea para una planta de producción, un centro de datos o un edificio comercial, no solo adquiere un componente, sino también tranquilidad. La pregunta clave no es simplemente "¿qué dispositivo necesito?", sino "¿qué características hacen que un dispositivo de protección sea realmente fiable y adecuado para mi aplicación específica?". La respuesta reside en un conjunto de parámetros técnicos críticos. La protección eléctrica fiable se define mediante métricas cuantificables: capacidad de interrupción, características tiempo-corriente (TCC), resistencia a la tensión y coordinación selectiva . Dominar estos parámetros garantiza que su sistema eléctrico sea seguro, resistente y eficiente.

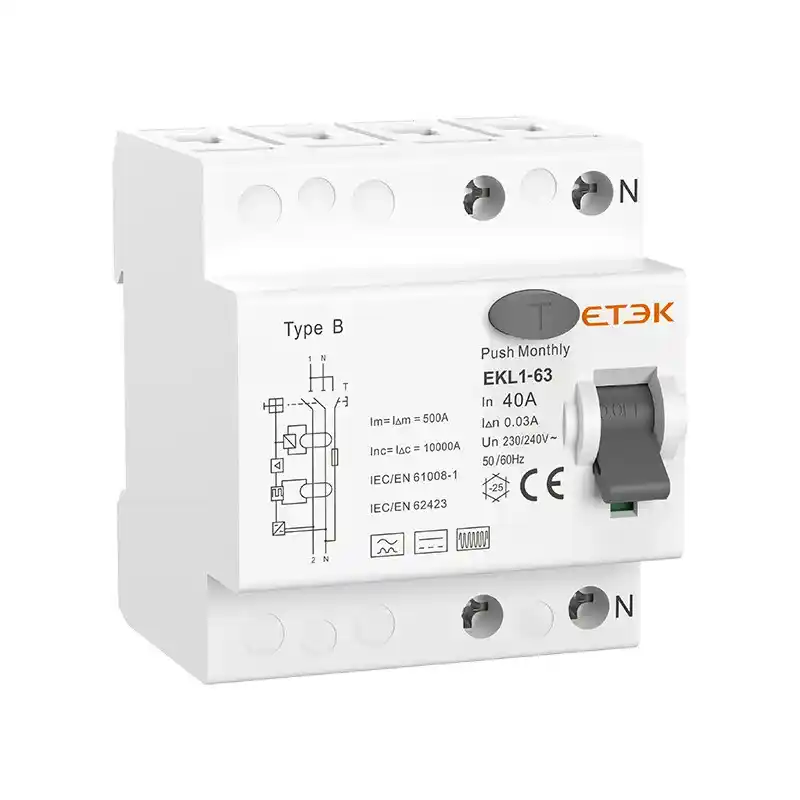

Fundamentos de la protección de circuitos: Más que un simple interruptor.

Comencemos por aclarar la función de estos dispositivos. En esencia, los disyuntores , fusibles , protectores contra sobretensiones y relés de protección son los guardianes de su red eléctrica. Su función no es prevenir fallas, ya que estas son inevitables debido a fallas en el aislamiento, cortocircuitos accidentales o rayos. Su misión es gestionar una falla de forma segura y predecible. Un dispositivo de protección confiable debe cumplir dos funciones esenciales: primero, debe detectar con precisión una condición anormal (¿se trata de una sobrecorriente peligrosa o simplemente de una corriente de arranque inofensiva del motor?). Segundo, debe actuar con decisión para aislar el problema antes de que se agrave y provoque un incendio, daños en el equipo o una interrupción del servicio.

Siempre lo he visto como un sistema de triaje. Un dispositivo sensible y de acción rápida es como un paramédico experto en el lugar, atendiendo una lesión crítica de inmediato. Un sistema más lento y voluminoso es como el hospital más lejano. El arte de la protección de sistemas eléctricos consiste en colocar al técnico adecuado en el punto preciso del sistema. Esto nos lleva al primer parámetro concreto que distingue a un sistema de protección robusto de uno débil.

Capacidad de interrupción y capacidad de resistencia

Imaginemos una presa que retiene un embalse. Su resistencia no se pone a prueba en un día tranquilo, sino durante una inundación histórica. De forma similar, la verdadera eficacia de un dispositivo de protección contra sobrecorriente se demuestra durante un cortocircuito extremo. Esto se define por su capacidad de interrupción (IR) o capacidad de ruptura: el nivel máximo de corriente de falla que el dispositivo puede interrumpir de forma segura sin sufrir una falla catastrófica.

Esta cifra no es teórica. En una instalación moderna cerca de transformadores de servicios públicos, las corrientes de falla disponibles pueden superar los 100 000 amperios. Instalar un interruptor automático con una capacidad de interrupción de 10 kA en tal ubicación es una receta para el desastre. Recuerdo una auditoría en una planta de empaque donde encontramos precisamente esta discrepancia. La energía potencial durante una falla podría haber convertido el interruptor en un peligro explosivo. La solución fue actualizar a los interruptores de la serie EPB de Etek con una capacidad de interrupción de 200 kA, una especificación elegida tras un análisis detallado de cortocircuito.

Estrechamente relacionado con esto está el índice de resistencia (o Icw). Este indica la capacidad de retención del dispositivo: la corriente que puede soportar durante un breve periodo (normalmente 1 segundo) sin sufrir daños. Esto es crucial para la coordinación, ya que permite que un dispositivo conectado tenga tiempo de eliminar primero una falla. Se puede considerar como la estabilidad del dispositivo bajo estrés extremo. Etek diseña sus dispositivos de protección con amplios márgenes entre sus índices de resistencia y de interrupción, lo que garantiza que no solo interrumpan de forma segura, sino que también soporten transitorios intensos sin degradación.

Curvas de característica tiempo-corriente (TCC)

Si la capacidad de interrupción se basa en la fuerza bruta, la curva característica tiempo-corriente (TCC) se basa en la inteligencia y la precisión. Este gráfico es la huella digital de un dispositivo de protección , ya que representa el tiempo de respuesta en función de la magnitud de la sobrecorriente. Es la herramienta más importante para los ingenieros.

La curva presenta zonas diferenciadas. En un interruptor termomagnético, la región de retardo prolongado gestiona sobrecargas moderadas y sostenidas (como una regleta sobrecargada), mientras que la región de disparo instantáneo reacciona bruscamente ante un cortocircuito. La clave reside en su forma. Un estudio de coordinación selectiva consiste en superponer las curvas TCC de todos los dispositivos aguas arriba y aguas abajo para garantizar que solo se dispare el dispositivo más cercano a la falla, minimizando así el impacto de la interrupción. Se trata de una sinfonía visual de curvas que no deben superponerse en los valores de falla.

Etek proporciona curvas TCC meticulosamente calibradas y accesibles digitalmente para todos sus dispositivos. En un proyecto para el sistema eléctrico esencial de un hospital, trabajamos durante horas con el equipo de ingeniería de Etek , modelando digitalmente las curvas TCC de sus interruptores automáticos de caja moldeada (MCCB) en relación con los interruptores de alimentación. El objetivo era una coordinación absoluta: una falla en una sola habitación de paciente no debía interrumpir el suministro eléctrico de toda un ala del hospital. La precisión de sus curvas hizo posible este diseño que prioriza la seguridad de las personas.

El papel fundamental de los relés de protección

Para sistemas complejos o de alto valor, como generadores, motores o subestaciones completas, un simple interruptor no es suficiente. Aquí entra en juego el relé de protección : la supercomputadora de la protección de sistemas . Estos dispositivos digitales no solo miden la corriente, sino que también analizan el voltaje, la frecuencia, el ángulo de fase y los armónicos.

Su fiabilidad se define mediante un conjunto diferente de parámetros: Clase de precisión (p. ej., margen de error del 1 %), Tiempo de funcionamiento (en milisegundos) y un conjunto de funciones de protección (sobrecorriente, diferencial, fallo a tierra). Un relé de protección de motor de Etek , por ejemplo, puede programarse con una curva I²t personalizada que imita a la perfección la capacidad térmica del motor, evitando disparos intempestivos durante arranques legítimos y proporcionando una protección de sobrecarga infalible. Este nivel de personalización, donde los parámetros del dispositivo se alinean perfectamente con las características del equipo protegido, es donde reside la verdadera fiabilidad.

La vanguardia en protección contra sobretensiones

En nuestra era digital, existe otro tipo de amenaza constante: las sobretensiones transitorias causadas por rayos o conmutaciones. Para los dispositivos de protección contra sobretensiones (SPD) , los parámetros clave son el nivel de protección de tensión (Up) , la corriente de descarga nominal (In) y la absorción de energía .

La tensión de sujeción es el parámetro más práctico. Es la tensión a la que el dispositivo de protección contra sobretensiones (SPD) se activa para desviar la energía de la sobretensión a tierra. Una tensión de sujeción más baja (p. ej., 1,2 kV) ofrece mejor protección para los equipos electrónicos sensibles que una más alta (p. ej., 2,5 kV). Sin embargo, esto implica una menor vida útil. Las soluciones de protección contra sobretensiones de Etek son excelentes gracias a su enfoque por capas: un dispositivo de tipo 1 en la entrada de servicio con una alta capacidad de energía para absorber el impacto principal del rayo, seguido de dispositivos de tipo 2 y 3 aguas abajo con tensiones de sujeción progresivamente más bajas, creando un "embudo" defensivo que suprime progresivamente la sobretensión.

La necesidad de aplicación y coordinación

Esta es mi opinión más firme: los parámetros de un dispositivo, por sí solos, carecen de sentido sin el contexto de su aplicación . El disyuntor que parece "mejor" sobre el papel puede no ser la opción adecuada para su sistema eléctrico específico. La fiabilidad surge del sistema , no solo del componente.

Aquí es donde la coordinación selectiva y la mitigación del arco eléctrico se vuelven fundamentales. Mediante curvas TCC y software, modelamos escenarios de falla para garantizar que los dispositivos de protección operen en una secuencia lógica. El objetivo es aislar la falla al nivel más bajo posible, preservando la energía en otros lugares y, lo que es crucial, reduciendo la energía del arco eléctrico . Un sistema bien coordinado, que utiliza dispositivos con tiempos de despeje rápidos y predecibles, puede reducir la energía incidente por debajo de niveles peligrosos, protegiendo directamente al personal de mantenimiento. El soporte técnico de Etek destaca en este aspecto, ayudando a los clientes no solo a seleccionar productos, sino también a diseñar sistemas más seguros .

La combinación perfecta de especificaciones y personalización.

Muchos fabricantes venden cajas con hojas de datos. Los líderes, como Etek , ofrecen soluciones respaldadas por una colaboración de ingeniería. Lo que siempre he valorado es su disposición a profundizar en los detalles de un proyecto.

¿Se enfrenta a un desafío único con corrientes ricas en armónicos provenientes de variadores de frecuencia (VFD) en una planta de tratamiento de agua? Los disparadores térmicos estándar pueden ser poco fiables. El equipo de Etek puede configurar sus unidades de disparo electrónico con filtros ajustados para ignorar el contenido armónico, centrándose únicamente en la corriente fundamental de 50/60 Hz que indica una sobrecarga real. No se trata de una solución estándar; es una protección diseñada a medida para la aplicación .

Su servicio de personalización abarca atributos físicos, la imagen de marca y los protocolos de comunicación (como la compatibilidad con Modbus y Profinet en la misma familia de relés). Esta flexibilidad garantiza que sus dispositivos de protección no solo cumplan con los parámetros técnicos, sino que se integren a la perfección en su sistema de control y monitorización existente.

La combinación perfecta de especificaciones y personalización.

Entonces, ¿cómo puede usted, como comprador o especificador, poner en práctica este conocimiento?

1. Conozca su sistema: Obtenga o calcule la corriente de cortocircuito disponible en los puntos clave.

2. Defina el “por qué”: ¿El objetivo es la protección del equipo, la seguridad de las personas, la continuidad del servicio o las tres cosas? Esto permite priorizar los parámetros.

3. Exigimos transparencia: insistimos en obtener curvas TCC claras y comprobadas, así como calificaciones de interrupción por parte de los proveedores.

4. Piensa en sistemas, no en dispositivos: planifica la coordinación y la capacidad de expansión futura.

5. Asóciate, no te limites a comprar: elige una marca como Etek que ofrece soporte de ingeniería de preventa para modelar el comportamiento de tu sistema.

El sistema de protección eléctrica más fiable es una combinación equilibrada de parámetros técnicos aplicados con rigor, un profundo conocimiento del sistema y productos fabricados con calidad constante. Transforma su infraestructura eléctrica, convirtiéndola de un servicio vulnerable en un activo predecible, manejable y seguro.
