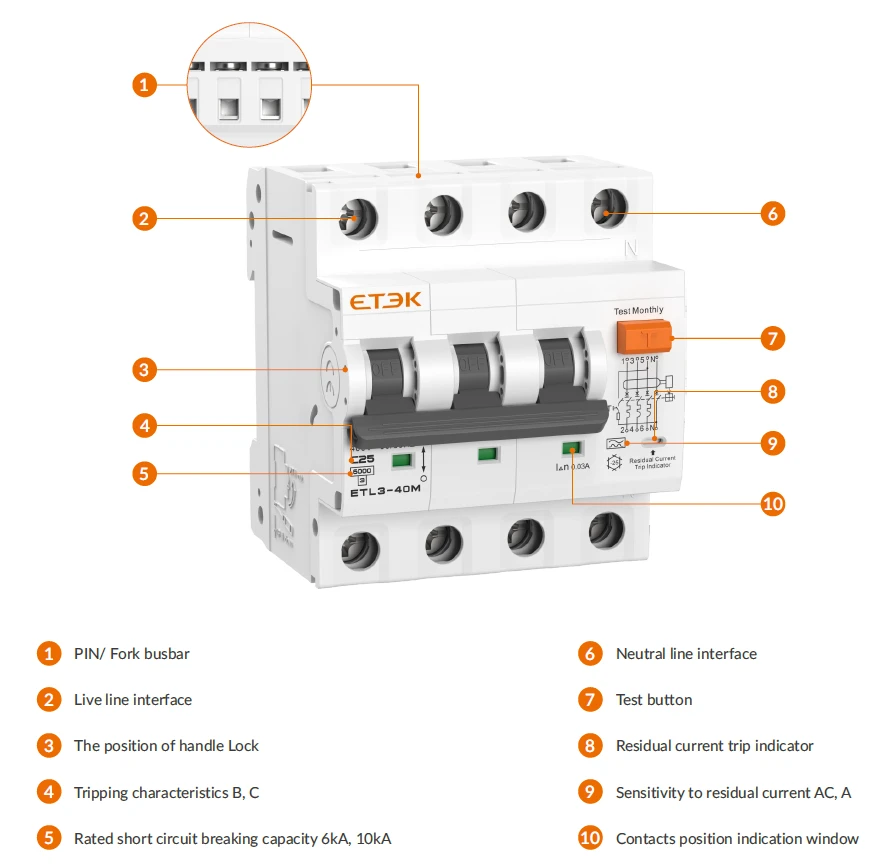

Los interruptores diferenciales con protección contra sobrecorriente (RCBO) ETL3-40M ofrecen una protección combinada contra sobrecargas, cortocircuitos y fallos por fuga a tierra. Diseñados para redes eléctricas de 400/415 V (3P+N) con corrientes nominales de hasta 40 A, son aptos tanto para instalaciones residenciales como industriales.
La gama ofrece capacidades de corte de 6 kA y 10 kA y está equipada con una unidad de disparo electromagnética fiable para una rápida eliminación de fallos.

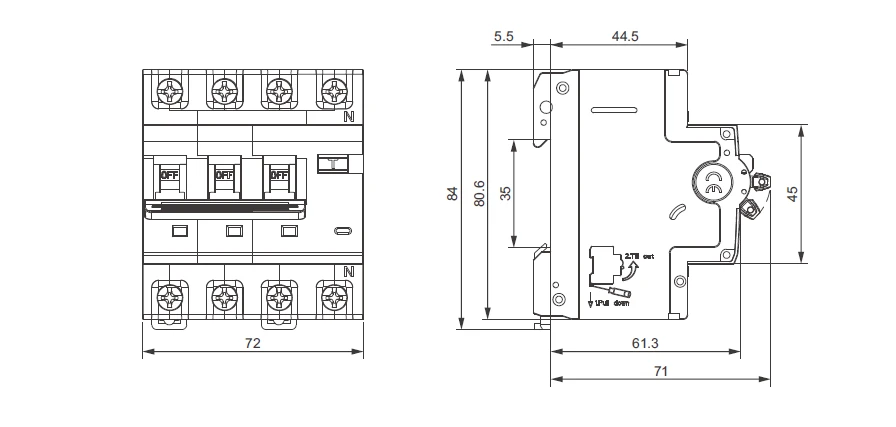

| Datos técnicos | |
| Norma | IEC/EN 61009-1 |
| Tipo de disparo | Tipo electromagnético |
| Tipo de corriente residual | Tipo CA - corriente residual CA |
| Tipo A - corriente residual CA y corriente continua pulsante | |
| N.º de polos | 3P+N |
| Tensión de aislamiento (Ui) | 500 V |
| Tensión nominal (Ue) | 400/415 V |
| Corrientes nominales (In) | 6, 10, 16, 20, 25, 32, 40 A |
| Corrientes nominales de sensibilidad (I△n) | 30, 100, 300 mA |
| Tiempo de desconexión por corriente residual (I△n) | <0,3 s |
| Capacidad nominal de conexión y desconexión de corriente residual (I△m) | 500 A |
| Frecuencia nominal | 50/60 Hz |
| Capacidad nominal de cortocircuito (lcn) | ETL3-40M: 6 kA |
| ETL3-40MH: 10 kA | |
| Clase de limitación de energía | 3 |
| Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs) | 4 kV |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) |
| Resistencia al fuego (prueba del hilo incandescente) | 960 ± 15 ℃ (Carcasa) |
| 650 ± 10 ℃ (Mango) | |
| Características de disparo térmico | 1,13 s. Sin disparo en una hora |
| 1,45 s: disparo en una hora | |
| Características de disparo instantáneo | B: 3 s-5 s; C: 5 s-10 s |
| Vida útil eléctrica | 4.000 ciclos |
| Vida útil mecánica | 8.000 ciclos |
| Indicador de posición de contacto | verde OFF/rojo ON |
| Indicador de fallo a tierra | Blanco: Normal |
| Azul: Fallo de fuga | |
| Grado de protección | IP20 |
| Temperatura ambiente | -25 ℃ ~ +55 ℃ |
| Temperatura de almacenamiento | -30 ℃ ~ +70 ℃ |
| Tipo de conexión de terminales | Cable/tipo de clavija/barra colectora tipo horquilla |
| Sección máxima del cable | 16 mm² (flexible)/25 mm² (rígido) |
| Par de apriete máximo | 2,5 N·m |
| Instalación | Montaje en carril DIN de 35 mm |
| Método de entrada | Bidireccional |
