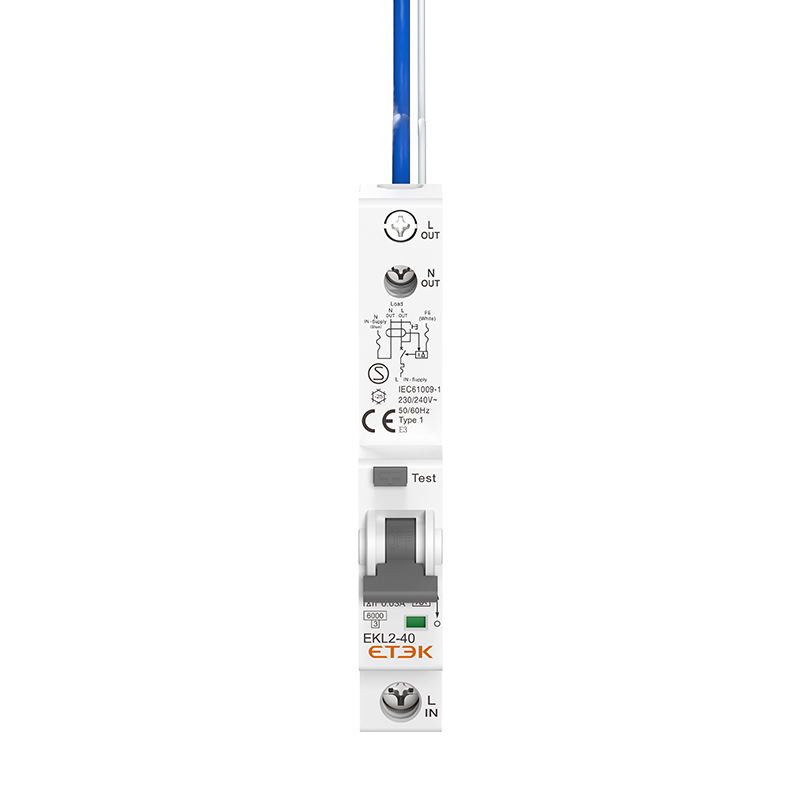

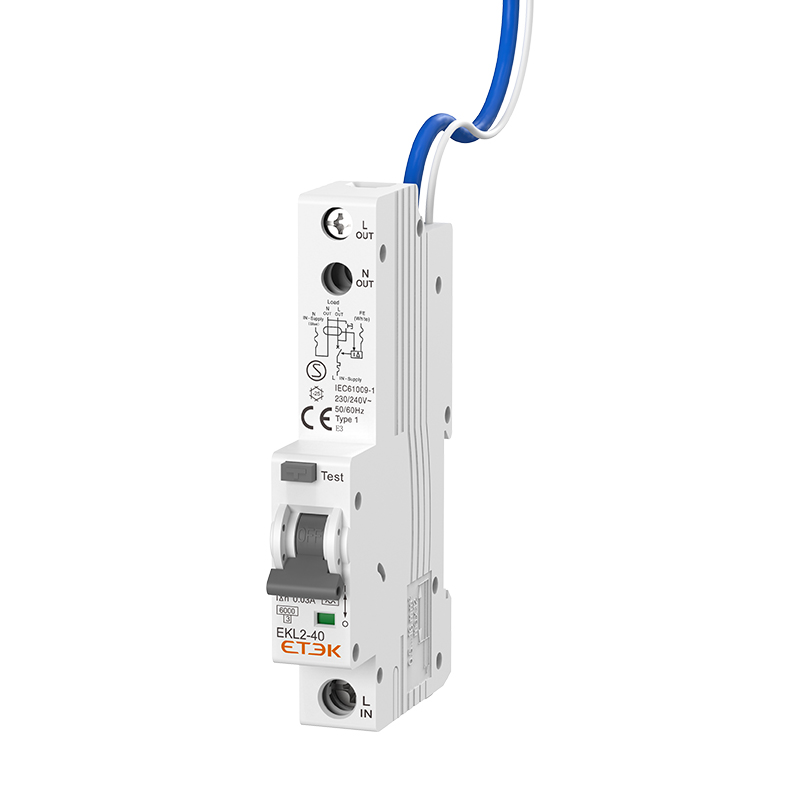

Los interruptores automáticos diferenciales electrónicos 1P+N con protección contra sobrecorriente (RCBO), EKL2-40 ofrecen un poder de corte de 6 kA y solo en un módulo satisfacen la demanda de dispositivos que protegen completamente las instalaciones modernas contra corrientes de cortocircuito, sobrecarga tierra corrientes de falla y contactos indirectos, brindando protección adicional contra contactos directos (versiones de 30 mA).

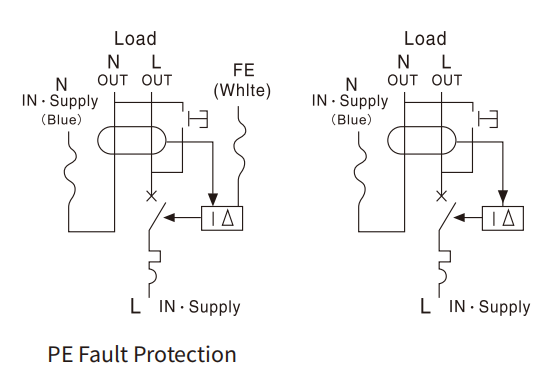

Cada RCBO está equipado con cable neutro de alimentación y cable de tierra funcional para garantizar la seguridad, incluso en caso de pérdida de neutro.
Estos RCBO electrónicos se pueden instalar en países donde esté consolidado el uso de RCBO 1P+N con tierra funcional.
Características eléctricas |
|||
Modo | Electrónico | ||
Escribe | CA, A | ||
Corriente nominal en | 6,8,10,13,16,20,25,32,40A | ||
polacos | 1P+N | ||
Tensión nominal Ue | 230/240V~ | ||
Tensión de aislamiento Ui | 500V | ||
Frecuencia nominal | 50/60Hz | ||
Corriente de funcionamiento residual nominal (I△n) | 10,30,100,300mA | ||
Tiempo de descanso bajo I△n | ≤0,1 s | ||
Capacidad de ruptura nominal | 6,000A | ||
Clase de limitación de energía | 3 | ||
Impulso nominal de tensión soportada (1,5/50) Uimp | 4000 V | ||
Tensión de prueba dieléctrica en ind.Freq. durante 1 minuto | 2kV | ||
Grado de contaminación | 2 | ||
Característica de liberación termomagnética | ANTES DE CRISTO | ||
Características mecánicas |
|||
Vida eléctrica | 4.000 ciclos | ||
Vida mecánica | 10.000 ciclos | ||
Indicador de posición de contacto | Sí | ||
Grado de protección | IP20 | ||
Temperatura de referencia para el fraguado de elementos térmicos | 30℃ | ||
Temperatura ambiente (con promedio diario≤35℃) | -5℃~+40℃ | ||
Temperatura de almacenamiento | -25℃~+70℃ | ||

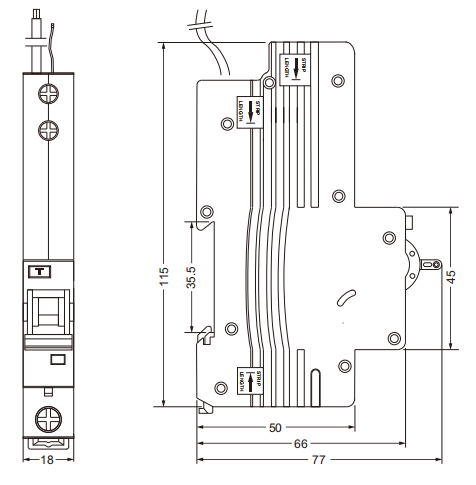

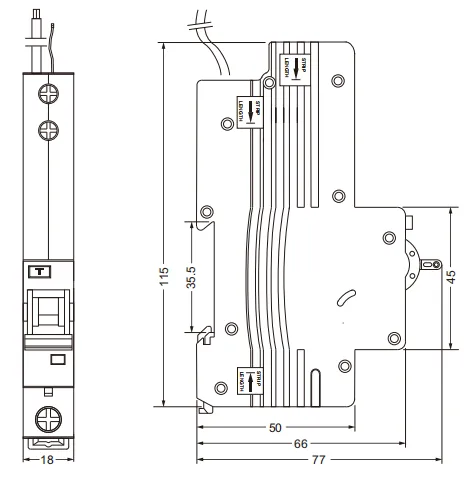

Instalación |
|||
Tipo de conexión de terminales | Cable/barra colectora tipo clavija/barra colectora tipo U | ||
Tamaño de terminal superior/inferior para cable | 25 mm2 18-3 AWG | ||
Tamaño de terminal superior/inferior para barra colectora | 25 mm2 18-3 AWG | ||
Par de apriete | 2,5 Nm 22 pulg-lb | ||
Montaje | Sobre carril DIN EN60715(35mm) mediante dispositivo de clip rápido | ||
Conexión | Fuente de alimentación desde el botón | ||
Las funciones especiales se pueden personalizar |
|||
Proteccion al sobrevoltaje | Sí | ||
Protección contra bajo voltaje | Sí | ||
Protección contra sobre/bajo voltaje | Sí |
Capacidad de Interrupción | polacos | Corriente nominal (A) | Curva B | |||
Sensibilidad | ||||||
10mA | 30mA | 100mA | 300mA | |||
Tipo CA | ||||||
6KA | 1P+N | 6A | EKL2-40-1NB0610 | EKL2-40-1NB0630 | EKL2-40-1NB06100 | EKL2-40-1NB06300 |
8A | EKL2-40-1NB0810 | EKL2-40-1NB0830 | EKL2-40-1NB08100 | EKL2-40-1NB08300 | ||
10 A | EKL2-40-1NB1010 | EKL2-40-1NB1030 | EKL2-40-1NB10100 | EKL2-40-1NB10300 | ||
13A | EKL2-40-1NB1310 | EKL2-40-1NB1330 | EKL2-40-1NB13100 | EKL2-40-1NB13300 | ||
16A | EKL2-40-1NB1610 | EKL2-40-1NB1630 | EKL2-40-1NB16100 | EKL2-40-1NB16300 | ||
20A | EKL2-40-1NB2010 | EKL2-40-1NB2030 | EKL2-40-1NB20100 | EKL2-40-1NB20300 | ||
25A | EKL2-40-1NB2510 | EKL2-40-1NB2530 | EKL2-40-1NB25100 | EKL2-40-1NB25300 | ||
32A | EKL2-40-1NB3210 | EKL2-40-1NB3230 | EKL2-40-1NB32100 | EKL2-40-1NB32300 | ||
40A | EKL2-40-1NB4010 | EKL2-40-1NB4030 | EKL2-40-1NB40100 | EKL2-40-1NB40300 | ||
Escribe un | ||||||
6A | EKL2-40-1NB0610A | EKL2-40-1NB0630A | EKL2-40-1NB06100A | EKL2-40-1NB06300A | ||
8A | EKL2-40-1NB0810A | EKL2-40-1NB0830A | EKL2-40-1NB08100A | EKL2-40-1NB08300A | ||
10 A | EKL2-40-1NB1010A | EKL2-40-1NB1030A | EKL2-40-1NB10100A | EKL2-40-1NB10300A | ||
13A | EKL2-40-1NB1310A | EKL2-40-1NB1330A | EKL2-40-1NB13100A | EKL2-40-1NB13300A | ||
16A | EKL2-40-1NB1610A | EKL2-40-1NB1630A | EKL2-40-1NB16100A | EKL2-40-1NB16300A | ||
20A | EKL2-40-1NB2010A | EKL2-40-1NB2030A | EKL2-40-1NB20100A | EKL2-40-1NB20300A | ||
25A | EKL2-40-1NB2510A | EKL2-40-1NB2530A | EKL2-40-1NB25100A | EKL2-40-1NB25300A | ||
32A | EKL2-40-1NB3210A | EKL2-40-1NB3230A | EKL2-40-1NB32100A | EKL2-40-1NB32300A | ||
40A | EKL2-40-1NB4010A | EKL2-40-1NB4030A | EKL2-40-1NB40100A | EKL2-40-1NB40300A | ||
polacos | Corriente nominal (A) | Curva C | ||||
Sensibilidad | ||||||
10mA | 30mA | 100mA | 300mA | |||
Tipo CA | ||||||
1P+N | 6A | EKL2-40-1NC0610 | EKL2-40-1NC0630 | EKL2-40-1NC06100 | EKL2-40-1NC06300 | |
8A | EKL2-40-1NC0810 | EKL2-40-1NC0830 | EKL2-40-1NC08100 | EKL2-40-1NC08300 | ||
10 A | EKL2-40-1NC1010 | EKL2-40-1NC1030 | EKL2-40-1NC10100 | EKL2-40-1NC10300 | ||
13A | EKL2-40-1NC1310 | EKL2-40-1NC1330 | EKL2-40-1NC13100 | EKL2-40-1NC13300 | ||
16A | EKL2-40-1NC1610 | EKL2-40-1NC1630 | EKL2-40-1NC16100 | EKL2-40-1NC16300 | ||
20A | EKL2-40-1NC2010 | EKL2-40-1NC2030 | EKL2-40-1NC20100 | EKL2-40-1NC20300 | ||
25A | EKL2-40-1NC2510 | EKL2-40-1NC2530 | EKL2-40-1NC25100 | EKL2-40-1NC25300 | ||
32A | EKL2-40-1NC3210 | EKL2-40-1NC3230 | EKL2-40-1NC32100 | EKL2-40-1NC32300 | ||
40A | EKL2-40-1NC4010 | EKL2-40-1NC4030 | EKL2-40-1NC40100 | EKL2-40-1NC40300 | ||
Escribe un | ||||||
6A | EKL2-40-1NC0610A | EKL2-40-1NC0630A | EKL2-40-1NC06100A | EKL2-40-1NC06300A | ||
8A | EKL2-40-1NC0810A | EKL2-40-1NC0830A | EKL2-40-1NC08100A | EKL2-40-1NC08300A | ||
10 A | EKL2-40-1NC1010A | EKL2-40-1NC1030A | EKL2-40-1NC10100A | EKL2-40-1NC10300A | ||
13A | EKL2-40-1NC1310A | EKL2-40-1NC1330A | EKL2-40-1NC13100A | EKL2-40-1NC13300A | ||
16A | EKL2-40-1NC1610A | EKL2-40-1NC1630A | EKL2-40-1NC16100A | EKL2-40-1NC16300A | ||
20A | EKL2-40-1NC2010A | EKL2-40-1NC2030A | EKL2-40-1NC20100A | EKL2-40-1NC20300A | ||
25A | EKL2-40-1NC2510A | EKL2-40-1NC2530A | EKL2-40-1NC25100A | EKL2-40-1NC25300A | ||
32A | EKL2-40-1NC3210A | EKL2-40-1NC3230A | EKL2-40-1NC32100A | EKL2-40-1NC32300A | ||
40A | EKL2-40-1NC4010A | EKL2-40-1NC4030A | EKL2-40-1NC40100A | EKL2-40-1NC40300A |
